直流LED大功率照明系列方案(XL3001E1,XL3003E1,XL3005E1,XL8002E1,XL8003E1,XL8005E1,XL6013E1,XL6005E1,XL6006E1.pdf

內容簡介:
    LED燈作為一種新的照明用光源,正在逐漸得到大規模和大范圍內的應用；LED照明燈自身在節能，長壽，高能效，亮度方便可調節等方面的優異特性也符合現在倡導的低碳，環保的大趨勢；目前，LED照明在LED背光，LED廣告燈，LED幕墻，大功率LED路燈，LED節能燈及日光燈，LED顯示等領域得到廣泛深入的應用；預計在未來幾年內，LED燈將可能逐漸進入家庭照明，室內外照明等領域，成為一種重要的照明光源；

   決定LED燈的性能和壽命的核心部分是LED恒流驅動電路，LED燈的壽命（光亮度衰減）與驅動電流的穩定性和電流紋波或雜訊息息相關，LED燈的可靠性主要取決于驅動芯片的可靠性和各種安全保護措施；芯龍半導體作為專業的電源管理芯片設計者，提供一系列高壓，大電流，高效率，高可靠性，高性價比的LED恒流驅動芯片；在大電流LED單片全集成恒流驅動芯片領域，芯龍?zhí)幱谌蚍秶鷥?nèi)的業界領先地位；

   芯龍半導體的一系列LED驅動芯片支持市電，直流穩壓電源，太陽能電池，電子變壓器，交流變壓器，蓄電池，車載電源等多種供電方式；輸出恒流驅動LED的功率從10W~100W全系列；LED模組可以串聯，并聯，串并聯結合等多種連接方式；電路拓樸支持降壓，升壓，升降壓等多種結構；

    與白熾燈、熒光燈相比，LED 節電效率可以達到 70%以上，在同樣亮度下，耗電量僅為普通白熾燈的1/10，熒光燈的1/2。LED正向?qū)妷阂话銥?V~3.6V左右，常規照明時采用串并結合的方式，實現大功率LED照明，這里就需要進行電源轉換。 針對LED節能燈的性能和市場，主要涉及節能、壽命、光衰、成本、可靠性、散熱、安規等幾個關鍵因素和技術，這些特性除了受LED管芯本身的特性影響外，關鍵還是要看恒流驅動電路的特性；驅動電路的特性決定LED節能燈的能效、壽命、光衰、成本、可靠性等關鍵指標。

    XLSEMI 研制出針對LED照明的全集成開關型變換方案，內部集成高壓、大功率MOSFET開關管，外圍元器件簡單，系統應用靈活，轉換效率最高可達98%以上，輸入電壓可兼容到100V以上，系統體積小，內置過溫保護，開路保護，過流保護，短路保護，輸入過壓保護等全套可靠性保護電路。

方案快速選擇表

降壓LED恒流驅動系列特點：寬范圍輸入電壓、高效率、恒流精度高、輸出電流可調、系統精簡。

升壓LED恒流驅動系列特點：輸出電壓最高可達60V 、高效率、高集成、輸出電流可調、應用靈活。

升降壓LED恒流驅動系列特點：支持升降壓應用、輸出電流可調、應用靈活。

專為LED照明優化的全集成高性能開關電源變換方案介紹—降壓恒流系列

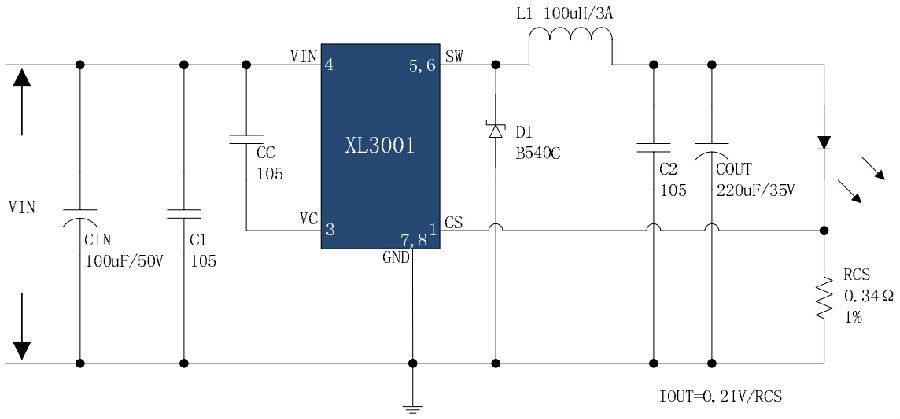

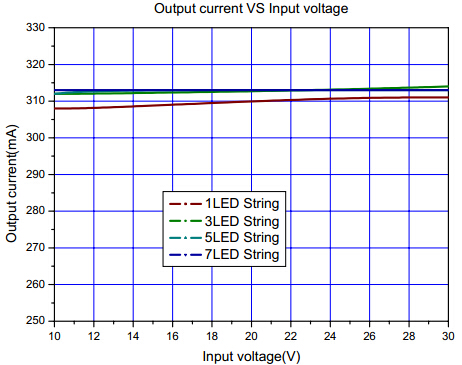

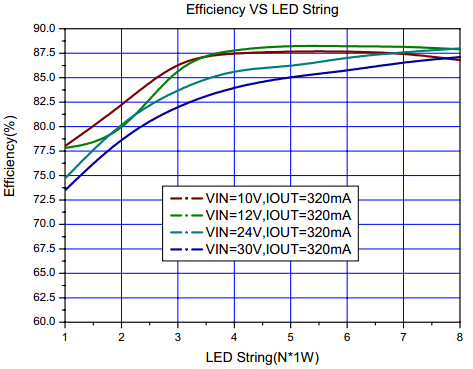

1. XL3001E1 降壓驅動LED方案

XL3001E1降壓大電流LED驅動方案優點：

（1） XL3001E1采用自主開發的BCD工藝，輸入電壓最高可達40V 以上；

（2） XL3001E1內部集成功率MOSFET ，外圍器件少，系統成本低；

（3） XL3001E1內置過溫保護、過流保護、短路保護、輸入過壓保護全套可靠性保護電路，可靠性高；

（4） XL3001E1采樣DC電流，恒流精度高( ±3%) ，LED 光衰小；

（5） XL3001E1采用SOP8-EP 小體積封裝，適合3A以內的降壓恒流應用。

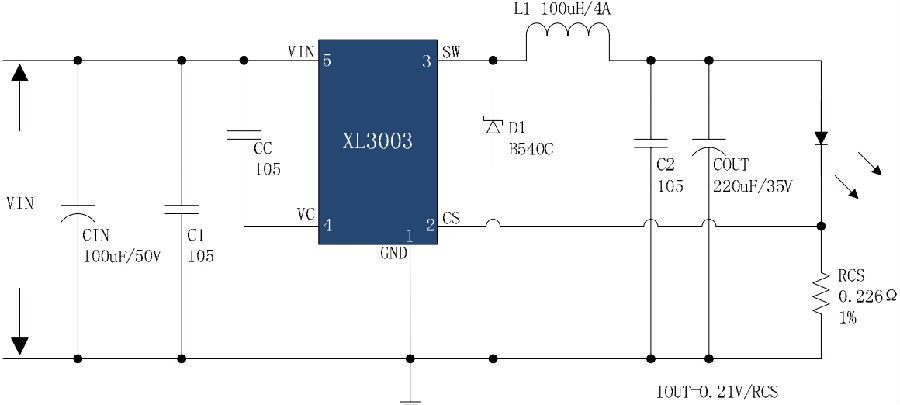

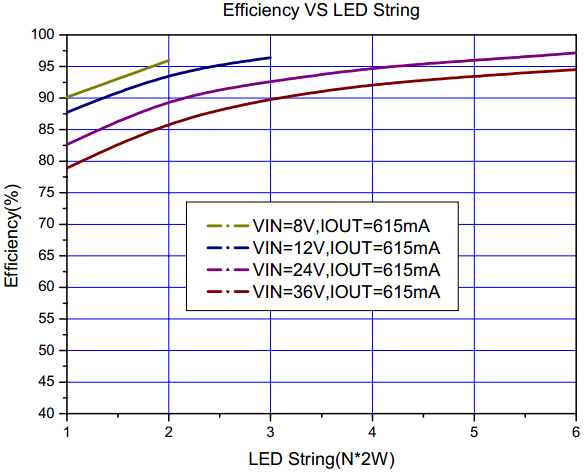

2.XL3003E1降壓驅動LED方案

XL3003E1 LED驅動方案優點：

（1） XL3003E1輸入電壓可兼容到36V ，系統應用靈活；

（2） XL3003E1內部集成功率MOSFET ，最大驅動功率20W ；

（3） XL3003E1最大4A輸出電流，支持多串多并應用；

（4） XL3003E1轉換效率高，最高可達98% ，方便熱設計；

（5） XL3003E1采樣DC電流，恒流精度高( ±3%) ，實現LED 真正恒流；

（6） XL3003E1紋波電流小，恒流精度高，LED 光衰小。

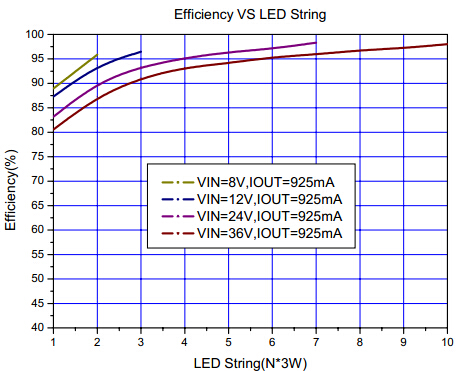

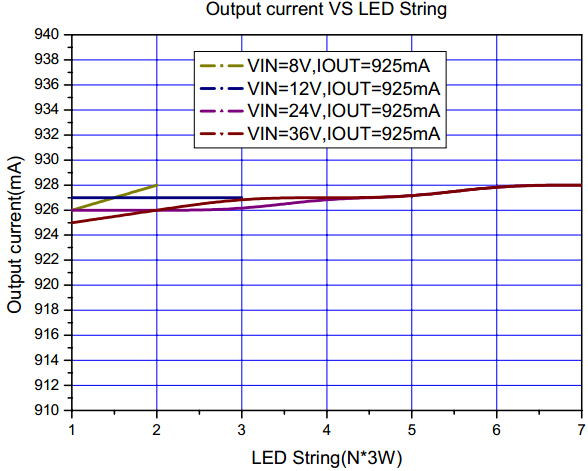

3.XL3005E1降壓驅動LED方案

XL3005E1驅動方案優點：

（1） XL3005E1輸入電壓可兼容到36V ，系統應用靈活；

（2） XL3005E1內部集成高壓、大功率MOSFET ，最大驅動功率50W ；

（3） XL3005E1最大5A輸出電流，支持多串多并應用；

（4） XL3005E1轉換效率高，最高可達98% ，方便熱設計；

（5） XL3005E1采樣DC電流，恒流精度高( ±3%) ，實現LED 真正恒流；

（6） XL3005E1紋波電流小，恒流精度高，LED 光衰小。

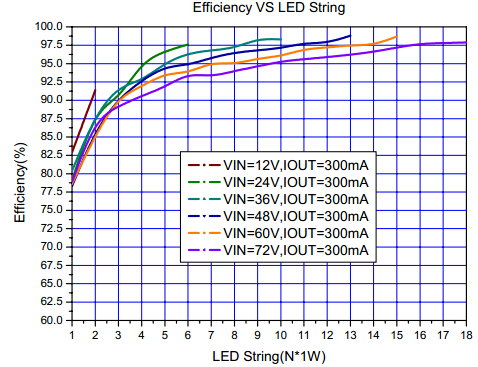

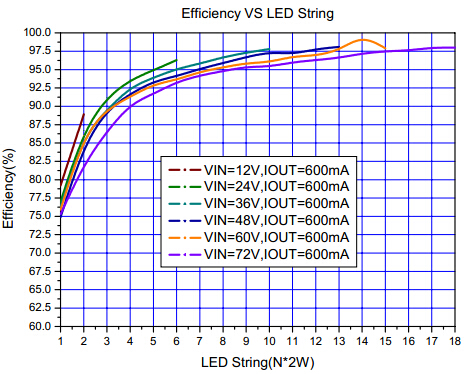

4.XL8002E1降壓驅動LED方案

該方案優點：

（1） XL8002E1輸入電壓可兼容到80V 以上，系統應用靈活；

（2） XL8002E1內部集成高壓、大功率MOSFET ，輸出最高可支持18串，最大驅動功率50W ；

（3） XL8002E1最大1A輸出電流，支持多串多并應用；

（4） XL8002E1轉換效率高，最高可達98% ，方便熱設計；

（5） XL8002E1獨創專利DC電流采樣結構，實現LED 真正恒流；

（6） XL8002E1紋波電流小，恒流精度高，LED 光衰小。

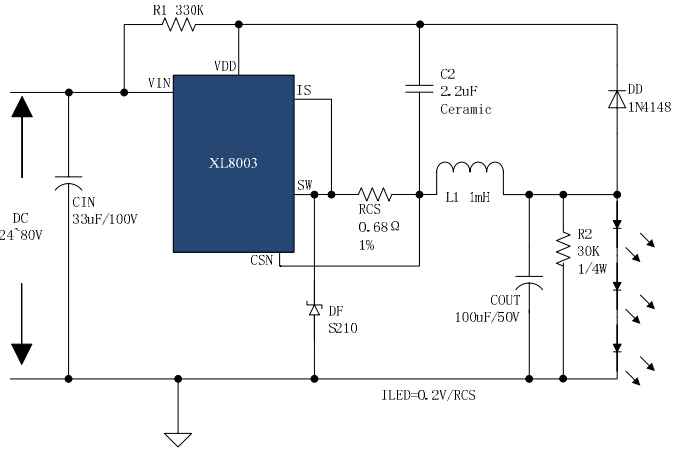

5.XL8003E1降壓驅動LED方案

XL8003E1驅動方案優點：

（1） XL8003E1輸入電壓可兼容到80V 以上，系統應用靈活；

（2） XL8003E1內部集成高壓功率MOSFET ，外圍器件少，系統成本低；

（3） XL8003E1轉換效率高，最高可達96% ，方便熱設計；

（4） XL8003E1獨創專利DC電流采樣結構，實現LED 真正恒流；

（5） XL8003E1紋波電流小，恒流精度高，LED 光衰小。

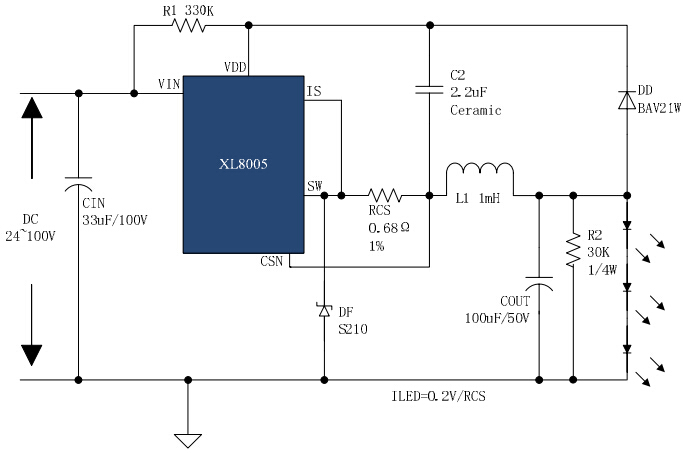

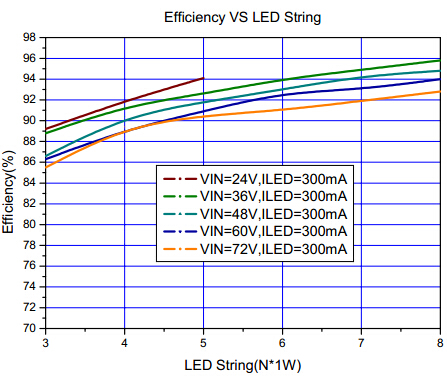

6.XL8005E1降壓驅動LED方案

XL8005E1驅動方案優點：

（1） XL8005E1輸入電壓可兼容到100V以上，系統應用靈活；

（2） XL8005E1內部集成高壓功率MOSFET ，外圍器件少，系統成本低；

（3） XL8005E1轉換效率高，最高可達96% ，方便熱設計；

（4） XL8005E1獨創專利DC電流采樣結構，實現LED 真正恒流；

（5） XL8005E1紋波電流小，恒流精度高，LED 光衰小。

專為LED照明優化的全集成高性能開關電源變換方案介紹—升壓系列

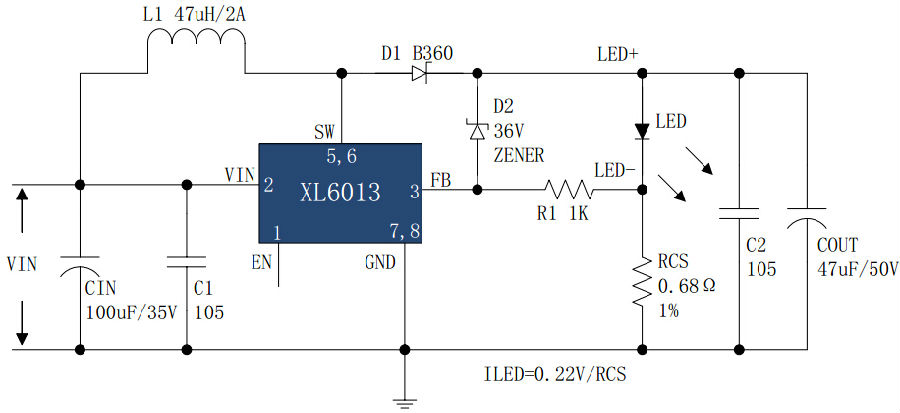

1.XL6013E1升壓驅動LED方案

XL6013E1升壓LED驅動案優點：

（1） XL6013E1采用自主開發的BCD工藝，轉換效率高；最高輸出電壓兼容到60V ；

（2） XL6013E1內部集成功率MOSFET ，外圍器件少，系統成本低；

（3） XL6013E1內置過溫保護、過流保護、LED 開路保護全套可靠性保護電路，可靠性高；

（4） XL6013E1采用SOP8 小體積封裝，適合10W 以內的升壓LED 恒流應用；

（5） XL6013E1恒流精度高( ±3%) ，實現 LED 真正恒流；

（6） XL6013E1優秀的線性調整率與負載調整率。

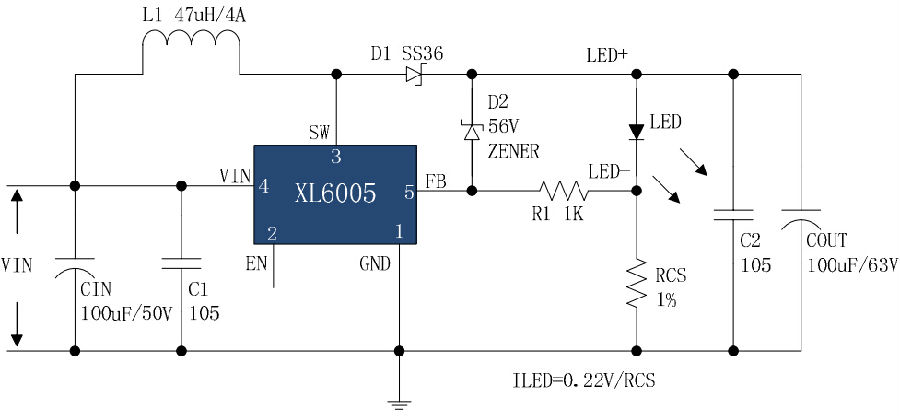

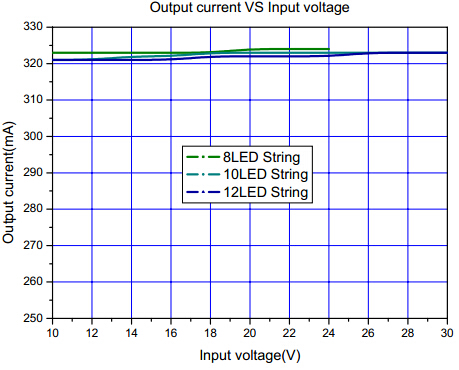

2.XL6005E1升壓驅動LED方案

XL6005E1升壓驅動LED方案的優點：

（1） XL6005E1采用自主開發的BCD工藝，轉換效率高，輸入電壓最低可兼容到3.6V ；最高輸出電壓兼容到60V ；

（2） XL6005E1內部集成功率MOSFET ，外圍器件少，系統成本低；

（3） XL6005E1內置過溫保護、過流保護、LED 開路保護全套可靠性保護電路，可靠性高；

（4） XL6005E1采用TO252-5L標準封裝，適合15W 以內的升壓LED 恒流應用；

（5） XL6005E1優秀的線性調整率與負載調整率。

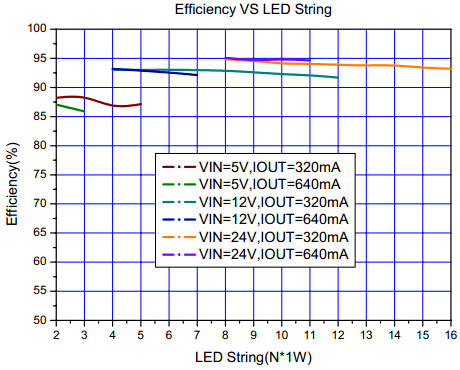

3.XL6006E1升壓驅動LED方案

XL6006E1升壓驅動LED方案的優點：

（1） XL6006E1采用自主開發的BCD工藝，轉換效率高，最高輸出電壓兼容到60V ；

（2） XL6006E1內部集成功率MOSFET ，外圍器件少，系統成本低；

（3） XL6006E1內置過溫保護、過流保護、LED 開路保護全套可靠性保護電路，可靠性高；

（4） XL6006E1采用TO263-5L標準封裝，適合50W 以內的升壓LED 恒流應用；

（5） XL6006E1優秀的線性調整率與負載調整率。

專為LED照明優化的全集成高性能開關電源變換方案介紹—升降壓系列

1.XL6005E1升降壓驅動LED方案

XL6005E1升降壓驅動LED方案的優點：

（1） XL6005E1采用自主開發的BCD工藝，轉換效率高，內部集成功率MOSFET ，外圍器件少，系統成本低；

（2） XL6005E1內置過溫保護、過流保護、LED 開路保護全套可靠性保護電路，可靠性高；

（3） XL6005E1采用TO252-5L標準封裝，適合10W 以內的升降壓LED 恒流應用；

（4） XL6005E1優秀的線性調整率與負載調整率。

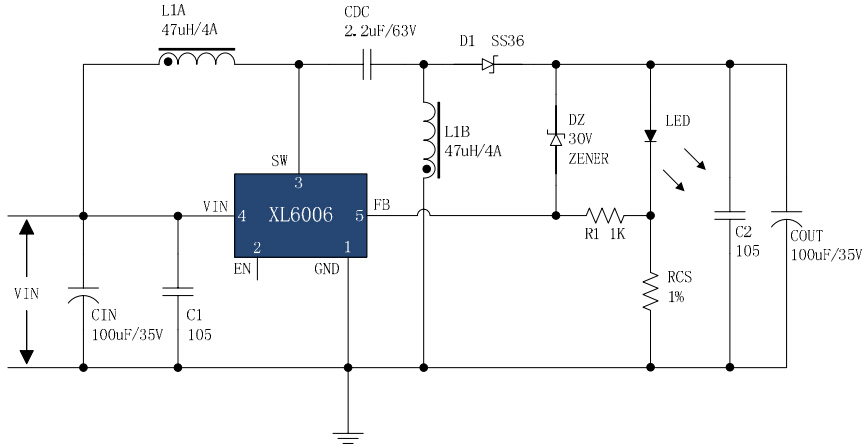

2.XL6006E1升降壓驅動LED方案

XL6006E1升降壓驅動LED方案的優點：

（1） XL6006E1采用自主開發的BCD工藝，轉換效率高；

（2） XL6006E1內部集成功率MOSFET ，外圍器件少，系統成本低；

（3） XL6006E1內置過溫保護、過流保護、LED 開路保護全套可靠性保護電路，可靠性高；

（4） XL6006E1采用TO263-5L標準封裝，適合25W 以內的升降壓LED 恒流應用；

（5） XL6006E1優秀的線性調整率與負載調整率。
