降壓型高效率LED恒流驅動芯片XL8002E1 |
| 產品型號 | 輸入電壓 | 最大輸出電壓 | 最大輸出電流 | 開關頻率 | 恒流設置 | 封裝形式 |
| XL8002 | 12V ~ 80V | 1～18 LED串聯 | 1A | PFM | Adj (0.1V) | TO263-5L |
XL8002 ：12V ~ 80V寬電壓輸入開關式降壓LED恒流驅動，開關頻率為PFM模式，降壓恒流驅動0~50W的應用，建議驅動30W以內。輸出W數越大壓差（輸入-輸出）要求也差不多是5V，典型應用：72V輸入，輸出15串2并1W LED，效率可以達到98.7%。系統轉換效率高，系統外圍器件少，應用簡單，系統體積小等特點。過溫保護，輸出短路保護；輸出恒流精度在全電壓范圍 (DC12V~DC80V) 控制在+-5%以內。
XL8002特征
●寬輸入電壓范圍：DC 12V ~ 80v。
●0.1v電流檢測電壓參考。
●直接驅動1～18串聯1W / 3W LED。
●良好的線性和負載載調整率。
●內置高壓高功率MOSFET。
●內置熱關機功能。
●內置過電流限制功能。
●內置軟啟動電路。
●采用To263-5L封裝
●高達98%的效率。
XL8002典型應用電路
XL8002 PWM調光應用原理圖
注：(1)調光信號規格：方波，頻率范圍為100—300Hz，對地高電平為5V，對地低電平為0V；
(2)PWM信號經光耦合器并聯在芯片2、4腳。

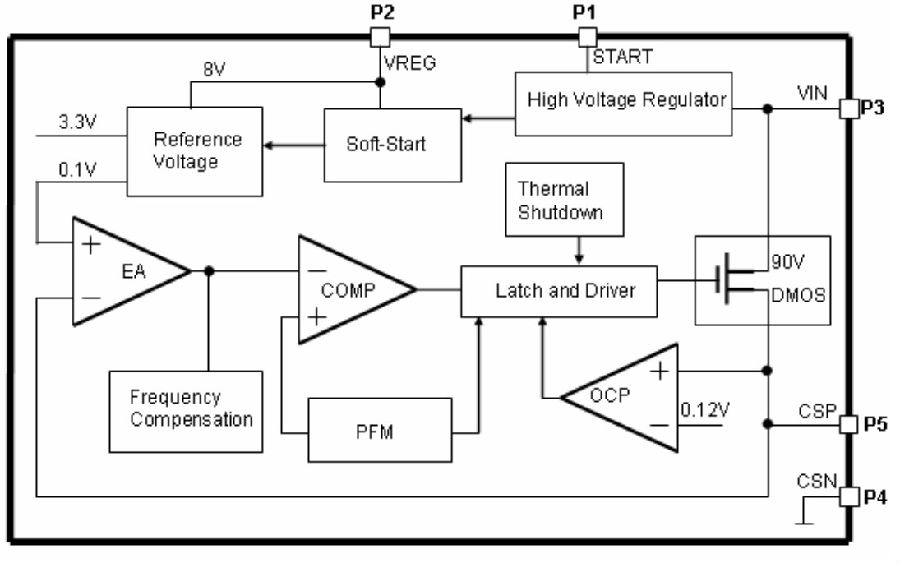

XL8002內部框架圖
XL8002典型驅動應用典型測試數據-----(VIN=60V~80V)
XL8002典型驅動應用典型測試數據-----(VIN=36V~60V)
XL8002典型驅動應用典型測試數據-----(VIN=12V~36V)
