0-10v調光又分為：0/1-10v，PWM，可調電阻調光。

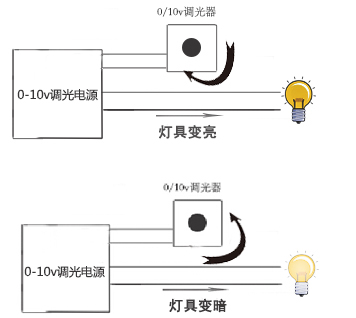

0/1-10v調光原理：電源設計帶有控制芯片，在接0-10V或者1-10v的調光器時，通過0/1-10V電壓變化，改變電源輸出電流。就像這樣：

當0/1-10V調光器調大最大10V時，輸出電流也將達到電源輸出的100%，亮度也將100%。當0-10V調光器調制到0時，電流最小，其燈光呈關閉狀態；1-10v調光調到1v時，燈光最弱。

0-10v和1-10v調光的區別：?jiǎn)⒘梁完P(guān)斷電壓不同，0-10V在0.3V時啟亮， 1-10V在0.7~0.8V啟亮，不會將燈具調到關閉。

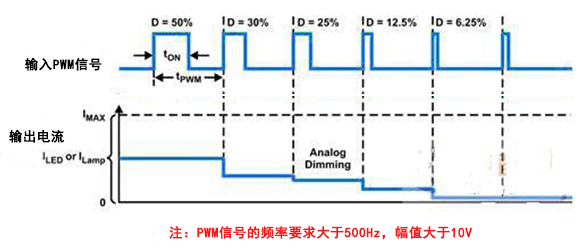

PWM調光原理：脈寬調制（PWM）調光：通過把電源改成脈沖恒流源，用改變脈沖寬度的方法，就可以改變其亮度。假如脈沖的周期為tpwm，脈沖寬度為ton，那么其工作比D（或稱為孔度比）就是ton/tpwm。改變恒流源脈沖的工作比就可以改變LED 的亮度。下圖表示這種脈寬調制的波形。

可調電阻：可調電阻，又稱為電位器調光。顧名思義，就不多解釋了。好了，講了那么多理論。

下面重點講干貨，0-10v調光在實際中的運用。歐切斯的0-10v調光電源又分為恒流和恒壓調光電源。

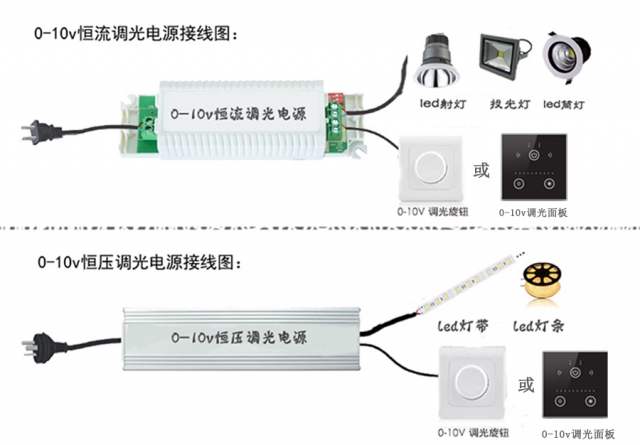

恒流0-10v調光電源：多級電流，寬電壓輸入，高效率，調光曲線平滑無閃爍。主要用于led恒流射燈、筒燈、面板燈等燈具調光。 恒壓0-10v調光電源：設置短路、過載、過壓等保護功能，支持定制調光曲線，改善調光效果，應用比較廣泛。主要應用于燈帶、燈條，MR16等led燈具亮度調節。0-10v調光技術的優點在于應用簡單、效率高、精度高，且調光效果好。

下面就來做個實際案例設計：

DW8528&DW8508

Input: 90Vac-264Vac

Input Frequency: 50Hz/60Hz

Output Voltage: 42V-46V (15PCS 3W 串聯)

Output Current: 1050mA

 Dim:0-10V  1KHz   3.3V   PWM

DW8528&DW8508  0-10V調光/PWM調光項目說明

1、整體方案采用副邊控制單級PFC結構，實現高可靠，高性能控制；

2、臨界導通模式DW8528單級PFC控制實現方案高效率，高功率因素，低THD等需求；

3、副邊采用DW8508多功能集成運放實現簡單化多模式調光：

  a、DW8508采用SOP-8封裝集成PWM、線性調光接口，簡化電路結構，極簡化電路組成器件；

  b、DW8508集成5V基準輸出，可給于數字控制模塊穩定電壓供應；

  c、DW8508集成過溫保護，當觸發過溫保護，電流基準電壓將減少2/3，使輸出電流降低至正常電流的1/3，溫度降低到恢復閾值后基準復位，恢復原工作狀態；

  d、當最低亮度調光控制時，DW8508內置ON/OFF控制5%電位的遲滯措施，避免調光信號在臨界點處出現閃爍；具體體現為：當調光控制信號降低至10%時，將觸發電壓運放基準減半，控制輸出電壓減半，以達到LED完全關斷效果，觸發關斷信號后只有當調光控制信號上升至15%時，才會觸發電壓運放基準恢復，恢復原工作狀態。

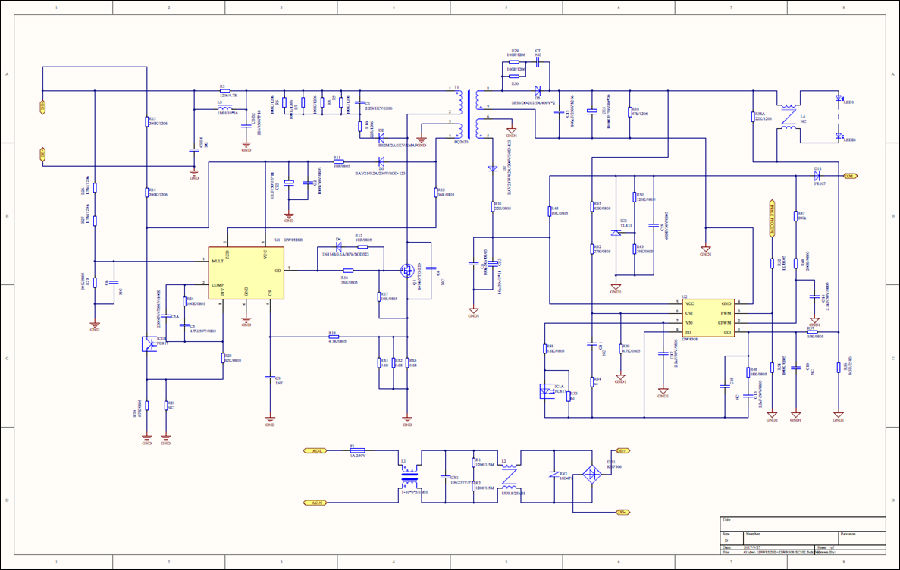

典型應用電路圖：

線性調光信號10V時測試典型參數

     1：負載采用15串多并LED為實際負載；

    2：AC Source:  IT7322  750VA

    3:  輸出參數測試儀器： Fluke 87Ⅴ

    4:  10V信號模擬輸入：DC source Agilent E3632A

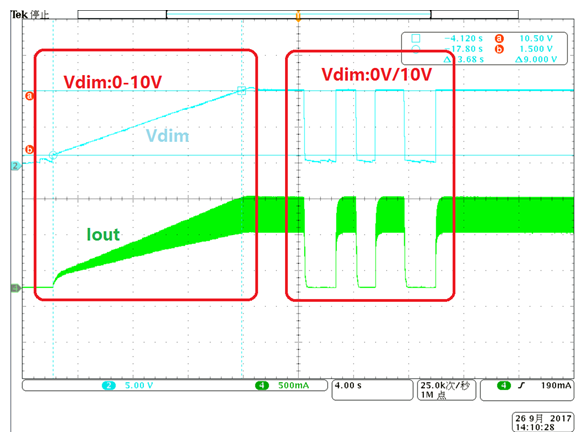

調光信號與輸出電流

調光信號與輸出電流波形，Vin:100Vac   60Hz

調光信號與輸出電流波形，Vin:220Vac   50Hz

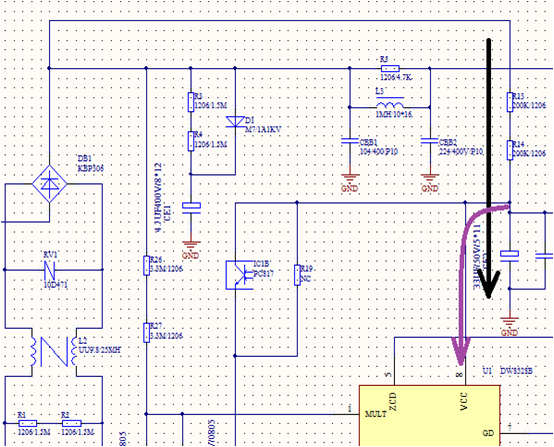

DW8528需要觸發啟動閥值才能使IC啟動，IC啟動速度主要取決于VCC電解電容的充電速度，如下圖黑箭頭通路，輸入AC電壓經橋堆整流后通過電阻為電解電容充電，當電解電容充電至一定電位狀態后觸發IC啟動閥值，IC正式輸出PWM驅動信號，經啟動過程后正式工作。由于電容公式:

 C=Q/U    (Q=di*?t)

 可知，如需加快VCC電容的充電速度，可從以下兩點改進：1、減小VCC啟動電阻的阻值，從而提高電容的充電電流，達到加快充電速度的目的；2、減小VCC電容的容值，減小容值能夠使在充電到同樣電壓狀態下所需電量減小，從而達到加快充電速度的目的。

由于減小啟動電阻阻值以及減小VCC電容容值在實際應用中受到一定限制，在啟動速度需要進一步提升的情況下，可采用下圖輔助加速啟動電路，下圖工作狀態如下：1、AC電壓經橋堆整流后通過路徑1，經電阻至穩壓管給MOS管Q1提供柵極驅動電壓，觸發使MOS導通；2、MOS管導通后由路徑2給VCC電容充電，此路徑中R1/R2電阻取值可放較小的阻值，以達到盡可能給VCC電容提供大的電流的目的，VCC電容將快速充電到達IC的啟動電壓，觸發IC啟動；3、IC啟動后，開關電源工作，變壓器供電繞組將提供VCC所需電壓，如路徑3(右圖)經整流到電解CE2濾波，經電阻分壓提供給MOS管Q2柵極驅動（左圖路徑3）；4、當MOS管Q2柵極電壓觸發MOS管導通工作，即會將Q1柵極驅動電壓拉低，從而使Q1關斷，進而通路2阻斷。完成整個充電過程。
