XL6005是一顆突破傳統電路拓撲結構,結合HVBCD工藝,大電流,高壓DC/DC升壓恒流LED驅動IC

XL6005@20W升壓恒流驅動應用方案.rar

升壓型LED恒流驅動器芯片---XL6005恒流驅動0～20W
產品型號	輸入電壓	最大輸出電壓	最大開關電流	開關頻率	恒流設置	封裝形式	應用說明	規格書
XL6005	3.6V~32V	5V~60V	4A	180KHz	Adj (0.22V)	TO252-5L

(1)XL6005具有較寬的直流3.6V到32V輸入電壓范圍(低壓可以兼顧鋰電供電)

(2)最高升壓可到60V,可驅動串聯16顆1W LED(同比其它品牌多驅動4~5顆LED)
(3)最大開關電流4A,可驅動0~20W功率的LED
(4)EN腳可以實現緩啟動或開關動作，F(xiàn)B腳可實現PWM調光,且自帶軟啟動功能
(5)低至0.2V參考電壓,可以有效提高系統效率
(6)輸出60V過壓保護功能
(7)內置過熱保護功能
優勢：寬電壓輸入，大電流輸出，外圍電路簡單。 XL6005應用簡單,普通DC/DC升壓拓撲結構,效率高達95%,適用于基于LED的汽車、路燈、 太陽能燈及LED背光驅動的應用.低壓LED射燈代替鹵素燈 車載LED燈 低壓工業照明 LED備用燈 LED燈飾 安全電壓照明 液晶電視背光.

1. 傳統的大功率LED路燈電源，大部分是用220V AC~DC后面再用LM358或者三極管來做恒流，此電路恒流精度低，并且過溫，短路等保護功能沒有，輸出的可變性不強.

2. XL6005最高可以16個LED燈串聯，市場其它最高輸出只能夠8個LED燈串聯。

3. XL6006還可以用在太陽能燈，汽車尾燈，LED白光陣列，大功率手電筒燈，LED背光驅動
VIN=5V   最大可以點亮 8顆1W LED。     VIN=6V    最大可以點亮 9顆1W LED。
VIN=7V   最大可以點亮 12顆1W LED。    VIN>=8V   最大可以點亮16顆1W LED。
VIN=24V   最大可以點亮 16顆 LED@20W功率。

[1] XL6005應用簡要說明
XL6005 是一個180KHz 的固定頻率PWM 降壓DC-DC 轉換器，4A 開關電流能力，該電路應用簡單，外部元器件比較少。鑒于LED 領域的系統需求，內部除了常規的限流電路，過溫度保護，開路保護外，還內置了專用LED 的CC。CC 是通過電阻RCS 測量LED 電流并實現電流模式控制，在正常工作情況，LED 電流由0.22V 的PWM 控制器內部參考電壓除以RCS 電阻值所決定。即I=0.22V/RCS,因為RCS 兩端的電壓降在正常工作條件下將一直保持在0.22V，OVP 是芯片內部有開路保護，保護電壓52V 左右，芯片外部通過電阻R1 和R2 測量輸出電壓并實現電壓模式控制，實現二次開路保護，一般OVP 設置為比正常輸出電壓高20%。在芯片正常工作的時候，CC 起作用；當CC 這一路出現問題，OVP 鉗位輸出電壓，使LED 不會承受較大功率而燒毀！PWM 調光這一塊也可以調節1 腳EN 來實現，EN 的邏輯關系是一旦這一點電位高于1.4V，芯片輸出正常！低于0.8V 芯片不工作！由于芯片本身的頻率只有180K，內置軟啟動電路電路，所以在一定占空比的條件下，PWM 調光的速率不應該太快，建議在100KHZ-300KHZ；也可以通過FB 來實現對芯片的PWM 調光控制，高電平高于1V，芯片關斷，低于0.3V，芯片開啟！
其他幾款同類型芯片如下：XL6001,XL6003,XL6004，XL6006
[2] 技術特點
（1）用于LED 全集成方案，系統成本低，可靠性高；
（2）系統結構簡單，設計方便靈活，可以達到很高的效率
（3）由于大功率開關管內置，功率管的電壓，電流，溫度都受控；同時，芯片內置軟啟動電路、環路頻率補償電容、內部固定頻率、全內置過壓保護、過流保護、過熱保護等電路，芯片的可靠性，安全性大大提高。

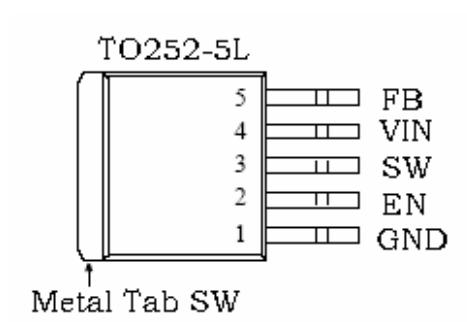

XL6005 管腳封裝

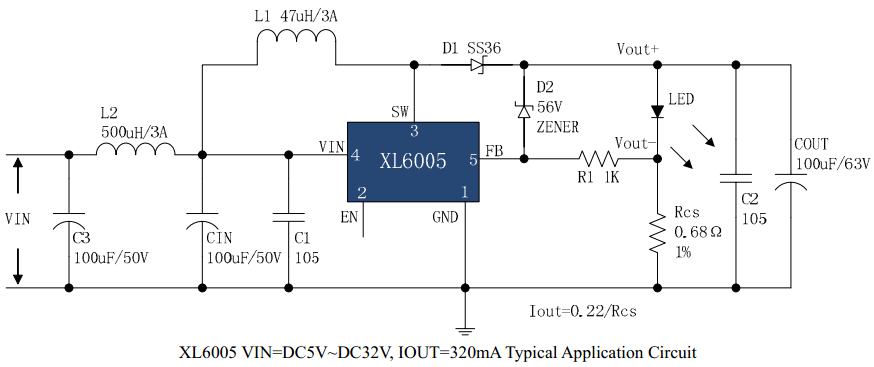

XL6005 典型應用電路

XL6005 內部框架圖

注：PWM 信號頻率：100Hz~300Hz,高電平 5V,低電平0V。

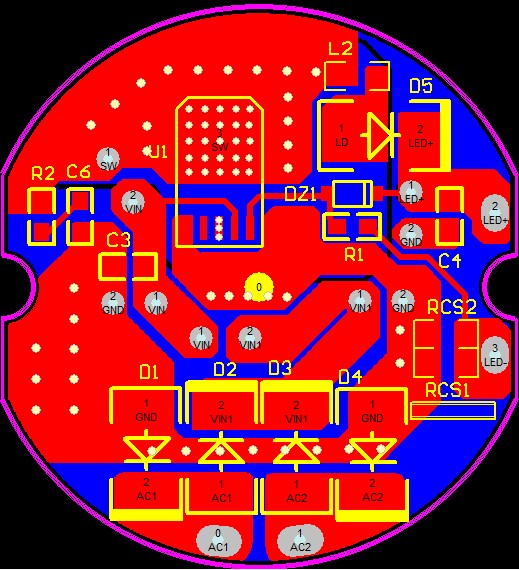

XL6005典型應用電源板：

訂購信息

關鍵字：XL6005  升壓大電流 12串 過熱保護 太陽能燈 汽車燈 路燈 LED背光驅動 液晶電視背光 車載LED DC/DC 升壓拓撲結構 芯龍 上海芯龍 XLSEMI  XL6005E1 升壓恒流驅動
