序言
LED照明較其他照明產品具有綠色、節能、環保、長壽命等優點，隨著整體成本降低，LED照明開始廣泛使用在商業、家庭等領域。而智能型LED照明獨有的特點適用于不同的應用場合和需求，如遠程控制、定時開關、調光、調色等。
XLSEMI研制出針對LED照明的全集成開關型變換方案，內部集成高壓、大功率MOSFET開關管，外圍元器件簡單，系統應用靈活，轉換效率高，系統體積小，內置過溫保護、過流保護、短路保護等全套可靠性保護電路，同時兼容外置PWM信號調光功能，實現智能驅動LED。
方案簡介
一.降壓型LED恒流驅動芯片
1.方案選型表
XL3001、XL3003、XL3005系列可以通過外置PWM信號，改變PWM信號占空比來實現調光功能，PWM信號占空比變化范圍0%-100%，PWM信號頻率范圍1KHz-10KHz。
| 產品型號 | 輸入電壓 | 開關電流 | 開關頻率 | 拓?fù)浣Y(jié)構 | 典型應用 | 效率(Max) | 恒流精度 | 封裝類型 |
| XL3001 | 8V-40V | 3A | 220KHz | BUCK | 3串2W LED | 98% | ±3% | SOP8-EP |
| XL3003 | 8V-36V | 4A | 220KHz | BUCK | 6串3W LED | 98% | ±3% | TO252-5L |
| XL3005 | 8V-36V | 5A | 220KHz | BUCK | 8串4W LED | 98% | ±3% | TO263-5L |

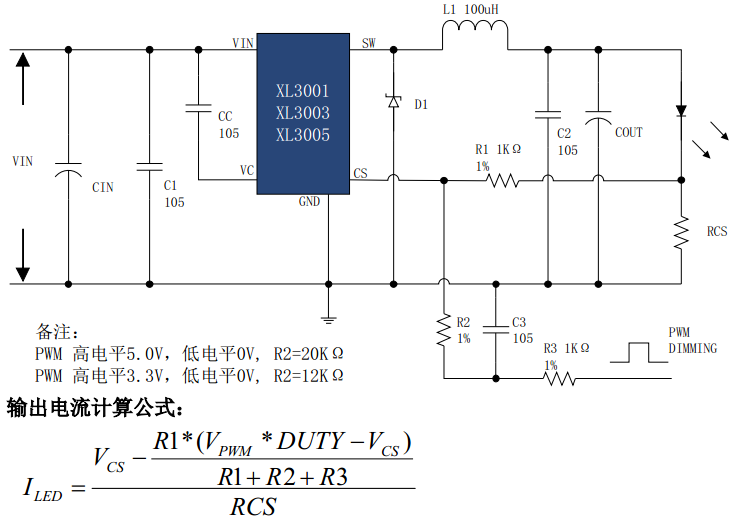

2.XL3001、XL3003、XL3005調光原理圖
其中VCS 是芯片基準電壓，VPWM為PWM信號幅值，DUTY為PWM信號占空比。
備注：
1.為保證PWM信號可以關閉芯片，當PWM信號幅值電壓變化時相應更改電阻R2阻值；
2.所有的電阻至少使用1%精度，以確保調光時輸出電流精度；
3.為防止輸出電流小于30mA時LED出現閃爍，設計時最小輸出電流大于30mA。
XL3001、XL3003、XL3005系列參考數據
備注：VPWM =5.0V時，電阻R2=20K，VPWM=3.3V時，電阻R2=12K。

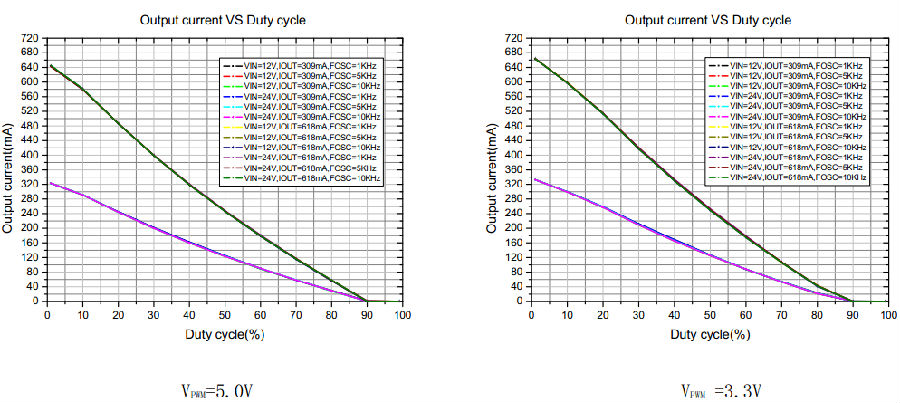

測試條件1，輸入12V/24V，輸出接3串LED，初始電流值設定為309mA/618mA，調光信號幅值為5.0V/3.3V，頻率為1KHz、5KHz、10KHz。

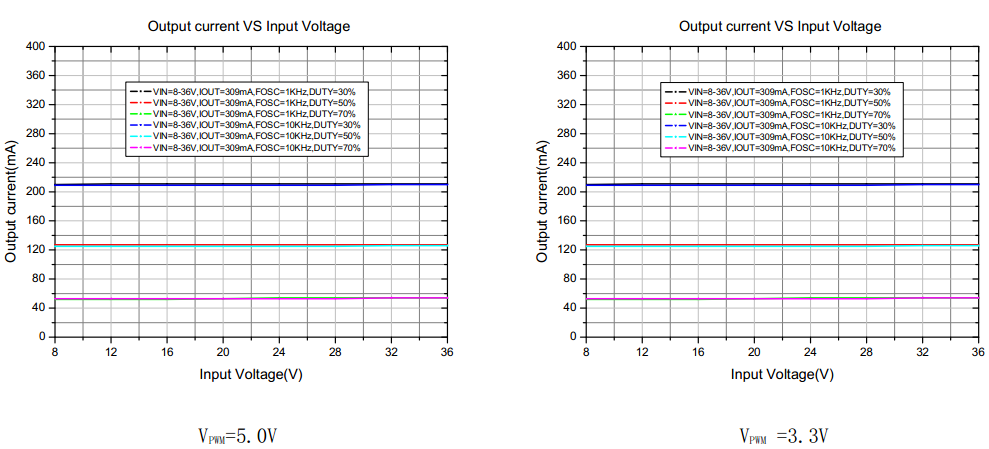

測試條件2，輸入8V-36V，輸出接2串LED，初始電流值設定為309mA，調光信號幅值為5.0V/3.3V，頻率為1KHz、10KHz。
參考波形

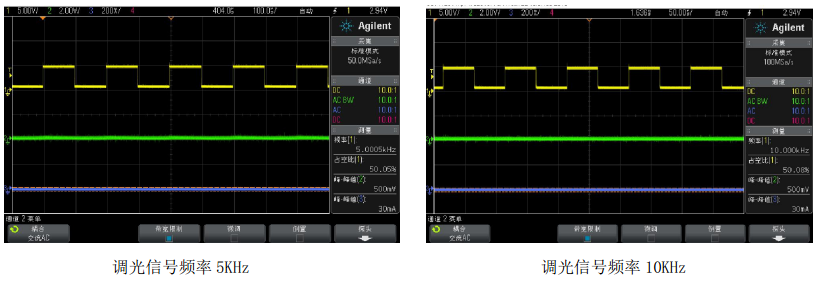

輸入12V，輸出接3串LED，初始電流值設定為309mA，調光信號幅值為5.0V，占空比50%，頻率為5KHz、10KHz。
備注：通道1黃色，PWM信號波形；通道二綠色，輸出電壓紋波；通道三藍色，輸出電流紋波
二.升壓型LED恒流驅動芯片
1.方案選型表
XL6013、XL6005、XL6006系列可以通過外置PWM信號，改變PWM信號占空比來實現調光功能，PWM信號占空比變化范圍0%-100%，PWM信號頻率范圍1KHz-10KHz。
| 產品型號 | 輸入電壓 | 開關電流 | 開關頻率 | 拓?fù)浣Y(jié)構 | 典型應用 | 效率(Max) | 恒流精度 | 封裝類型 |
| XL6013 | 5V-40V | 2A | 400KHz | BOOST | 8串1W LED | 93% | ±3% | SOP-8L |
| XL6005 | 3.6V-32V | 4A | 180KHz | BOOST | 8串2W LED | 94% | ±5% | TO252-5L |
| XL6006 | 5V-32V | 5A | 180KHz | BOOST | 10串3W LED | 93% | ±5% | TO263-5L |

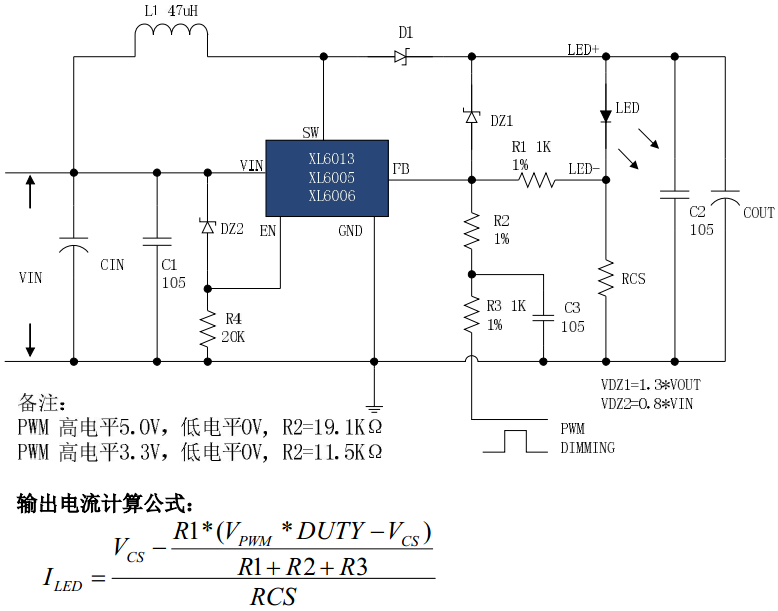

2.XL6013、XL6005、XL6006調光原理圖
其中VCS是芯片基準電壓，VPWM為PWM信號幅值，DUTY為PWM信號占空比。
備注：
1.為保證PWM信號可以關閉芯片，當PWM信號幅值電壓變化時相應更改電阻R2阻值；
2.所有的電阻至少使用1%精度，以確保調光時輸出電流精度；
3.為防止輸出電流小于30mA時LED出現閃爍，設計時最小輸出電流大于30mA；
4.由于是升壓拓?fù)?，即使芯片不工作，輸入端電壓可以通過電感和肖特基，直接加載至輸出端LED，為確保實現輸出端LED燈組徹底熄滅，設計時需確保輸出與輸入存在一定的壓差（建議輸出LED燈組額定電壓為輸入電壓1.5 倍左右）。
XL6013、XL6005、XL6006系列參考數據
備注：VPWM =5.0V時，電阻R2=19.1K，VPWM=3.3V時，電阻R2=11.5K 。

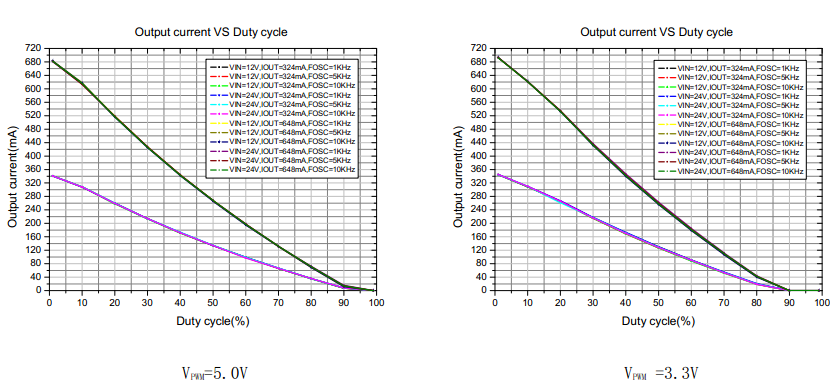

測試條件1，輸入12V（24V），輸出接8串（12串）LED，初始電流值設定為324mA/648mA，調光信號幅值為5.0V/3.3V，頻率為1KHz、5KHz、10KHz。

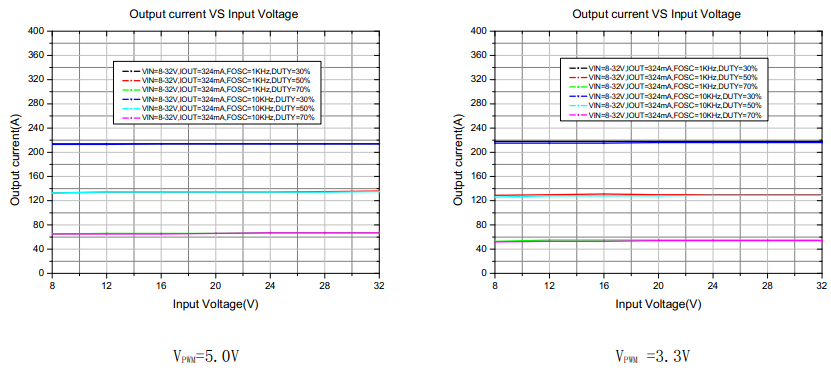

測試條件2，輸入8V-32V，輸出接12串LED，初始電流值設定為324mA，調光信號幅值為5.0V/3.3V，頻率為1KHz、10KHz。
參考波形

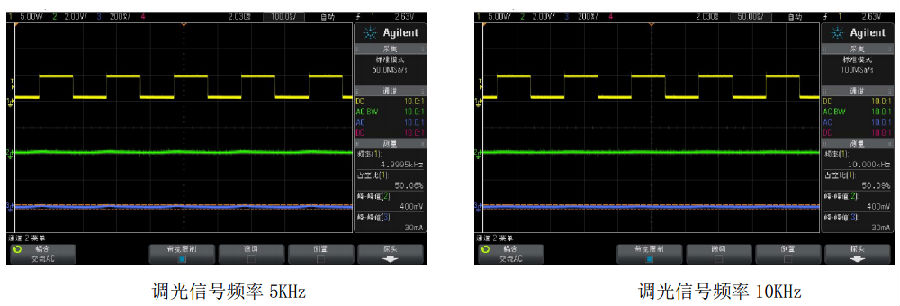

輸入12V，輸出接8串LED，初始電流值設定為324mA，調光信號幅值為5.0V，占空比50%，頻率為5KHz、10KHz。
備注：通道1黃色，PWM信號波形；通道二綠色，輸出電壓紋波；通道三藍色，輸出電流紋波
