? DongWoon Anatech DW8502線性驅動IC的優點及需配合之應用條件

●DW8502優點:

a. 去除DC/DC一級電路節省成本及提高整機效率 模組效率可達98~93%

b. 可輕易通過EMC

c. 電路元件極少成本低,電路走線簡單

d. 每路燈條和驅動板只有一條接線,排線少組裝容易

e. DW8502 VDD 40V,輸出端23V耐壓, 且封裝為TO-220可鎖散熱片可靠度高

f. DW8502 有EN pin可做各種關斷保護措施, 同時有Rs pin 可依各種溫度或光藕等元件, 配合開關元件作電流的調節變化。

●DW8502需配合的使用條件:
a. LED的Vf值需作篩選減少變化范圍, 如3.1~3.3,3.5~3.6

b. AC/DC開關輸入電壓需作調整輸出,輸出電壓設定為: LED最大總Vf值+0.5Vdrop(ILED=350mA) , 如: 10串3.1~3.3Vf , 輸入電壓=3.3*10+0.5=33.5 , 故輸入電壓調整為35V+/-1V 輸出.

c. VDC與VDD pin 間需串接電阻限制突波電壓, EN pin可併聯電容作緩起動,保護IC(若該pin有PWM 訊號接上則不需併聯電容)

d. DW8502在較高溫使用時,可採用TO-220封裝且須有散熱機制(如鎖散熱片在

  金屬燈殼), 使IC工作時量測散熱片的溫度介于50~75度

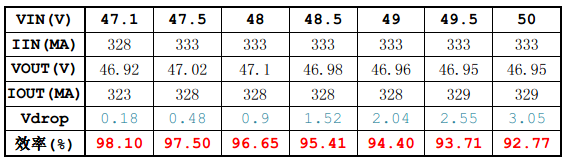

以48V輸入電壓為范例,  計算效率 ：

在Vdrop電壓為3V 條件下，燒機1小時DW8502（T0263 封裝）溫度只達 42.0 度（環境溫度 28 度）

DW8502的Vin輸入電壓較高。接近VDD時，如38V DC

DW8502的Vin輸入電壓較低時，如12/24V DC

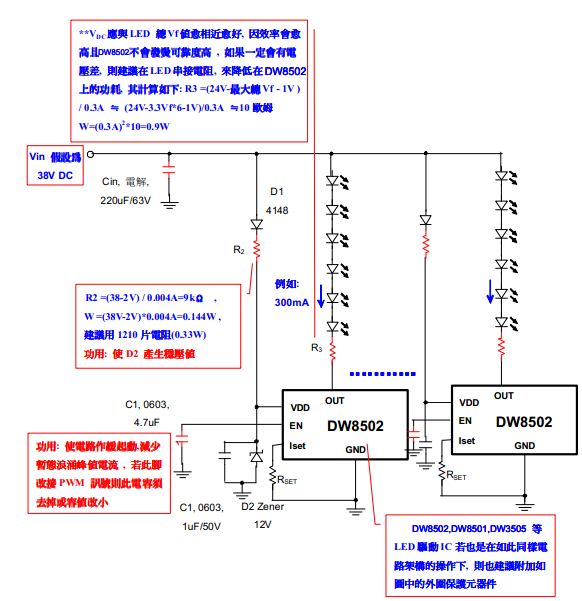

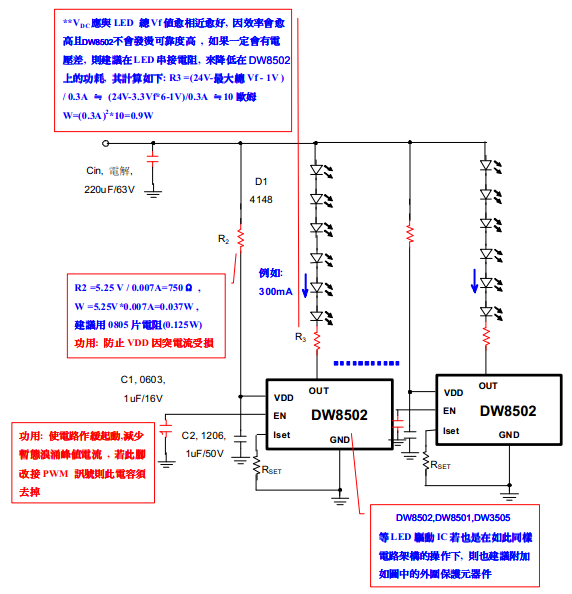

? DW8502多路并聯使用驅動大電流應用原理圖：
