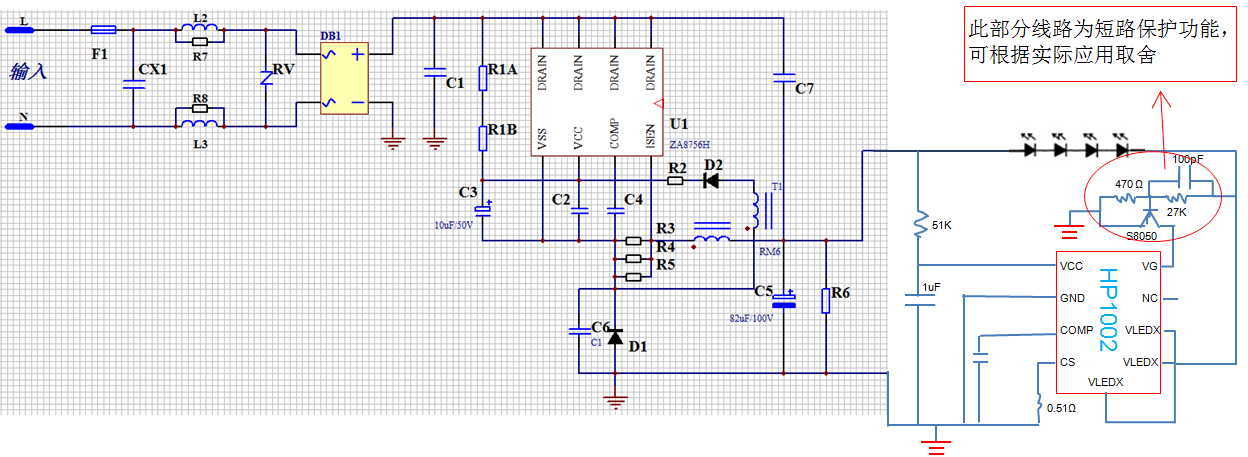

雙堵頭18W高PF無頻閃T8 LED日光燈管應用方案：ZA8756+HP1002 典型應用電路
方案資料下載：
高PF無頻閃過認證ZA8756H+HP1002_T8（雙堵頭）.rar
采用ZA8726H或ZA8756H+HP1002設計的無頻閃LED驅動電源方案，目前許多客戶已用于設計24W以內的T8無頻閃燈管及9W,18W球泡燈，并且走量都很大。
ZA8726H、ZA8756H兩款芯片只是內置MOS規格不一樣，實際應用電路及參數都通用，如果功率小于12W建議用ZA8726H，超過12W小于20W建議用ZA8756H。電路上可以不用改，只是換芯就OK.
HP1002系列極簡約100Hz/120Hz電流紋波去除控制器，能消除各種LED紋波，并可搭配PWM LED恒流驅動IC，不論是非隔離式還是隔離式，調光或非調光，都能將紋波消除（消除后紋波<1%）,增加光效，提升照明品質。
HP1002是一個極精簡100Hz/120Hz電流紋波消除控制芯片，自動恒流驅動高功率LED的應用。在HP1002輸出端子，1穩壓電流端口被設計為提供一個統一的和恒定的電流吸收器用于大范圍的VF變化內驅動LED。HP1002輕易提供了一致的電流源給用戶，并且輸出電流可調節高達500mA，從而為用戶提供了靈活地控制LED的發光強度。HP1002打造過溫保護，它可以防止設備損壞，由于功耗過大。
本文關鍵詞：無頻閃LED驅動，LED紋波電流消除方案，高PF無紋波無頻閃LED驅動，杰華特去紋波,JW1210,JW1230,JW1221,英飛特去紋波，INV3121,INV3123,INV1221,矽力杰無頻閃，SY5861,晶豐明源無頻閃，BPS去頻閃，BP5609,芯派，SW7210,SW7221,SW7230,SM208ND,福斯特去頻閃，F(xiàn)S1510DG,FS1575LG,北京模電電流紋波去除，TA300,WS308,PT6976,歐佩捷兼容可控硅調光器無頻閃LED驅動電源方案，EVM6028,無頻閃LED驅動,無頻閃,無頻閃IC,去頻閃IC,電流紋波消除,電壓紋波消除,低紋波無頻,無頻閃驅動,驅動IC,無頻閃LED電源,無頻閃電源,PFC無頻閃,高PF無頻閃,LED紋波,抑制紋波,紋波抑制,高PF,LED驅動方案,XLSEMI,力積,Zentel,ZA8726,ZA8756,ZA8508,ZA8518A,ZA8518A-E8,ZA8706C,ZA8706B,GL8911,BP2325，BP3315,LED恒流驅動方案,高功率因素,無頻閃,低諧波,高效率,低THD,Low THD,隔離LED驅動,非隔離LED驅動,低成本LED驅動,高PF恒流驅動,高功率因素LED驅動,無頻閃LED恒流驅動,高效率LED恒流驅動,隔離LED驅動,非隔離LED驅動,低諧波LED驅動電源方案,低諧波,無頻閃,紋波消除,高PF無頻閃,消除頻閃,去頻閃LED驅動，TRACK調光驅動，開關調光驅動電源方案,LED恒流驅動，無頻閃LED驅動,低成本LED驅動,高PF恒流驅動,高功率因素LED驅動,無頻閃LED恒流驅動,高效率LED恒流驅動,隔離LED驅動,非隔離LED驅動,低諧波LED驅動電源方案,低諧波,無頻閃,紋波消除,高PF無頻閃,消除頻閃,Low THD,低THD，去頻閃LED驅動，TRACK調光驅動，開關調光驅動電源方案
