100V 0.5A PFM模式開關式降壓LED恒流驅動 XL8005E1
|
| 產品型號 | 輸入電壓 | 驅動功率
| 最大開關電流
| 開關頻率
| 反饋電壓
| 封裝形式 |
XL8005
| 24V ~ 100V
| 3～8 LED series
| 0.5A
| PFM
| Adj (0.2V)
| SOP8L |
XL8005 概述 XL8005 ：24V ~ 100V寬電壓輸入開關式降壓LED恒流驅動，芯片內部集成120V高壓MOSFET ，開關頻率為PFM模式，降壓恒流驅動0~8W的應用。效率可以達到96%。外圍所需元器件少，應用簡單，系統體積小等特點，芯片具有出色的線性調整率與負載調整率。芯片內部集成過流保護、過溫保護、短路保護等可靠性模塊。 XL8005為SOP-8L封裝，采用標準外部元器件，應用靈活。
XL8005特點
●24V~ 100V寬輸入電壓范圍
●0.2V參考電流檢測電壓。
●直接驅動3 ~ 8串的LED。
●出色的線路和負載調節。
●高達96%的效率。
●最低壓差> 6V。
●內部集成120V高壓MOSFET。
●內置熱關機功能。
●內建UVLO功能。
●內置過電流限制功能。
●內置LED開路和短路保護。
●內置軟啟動電路。
●采用SOIC - 8封裝。
XL8005應用
●電動自行車LED照明
●LED照明及LED燈
●通用LED照明

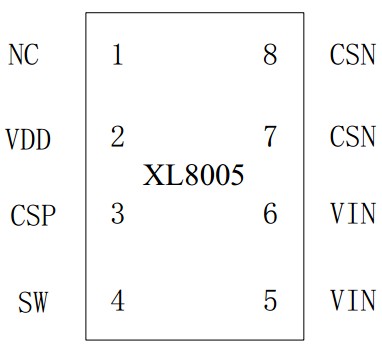

XL8005封裝管腳定義
XL8005管腳功能描述
引腳號
| 引腳名稱
| 引腳描述 |
1
| NC
| 無連接
|
2
| VDD
| 芯片供電引腳
|
3
| CSP
| 電流檢測引腳(電流檢測電壓為0.2V) |
4
| SW | 功率輸出引腳 |
5，6
| VIN | 輸入引腳(工作電壓范圍DC24V~100V) |
| 7，8 | CSN
| 芯片參考地
|
XL8005 典型應用電路原理圖 (3W~8W LED 串聯)
XL8005 典型應用電路原理圖 (低開路電壓)
[1] 輸入電壓 DC 24V~100V.
[2] 輸出恒流驅動 3~8 * 1W LED.
[3] 支持輸出LED開路和短路保護。

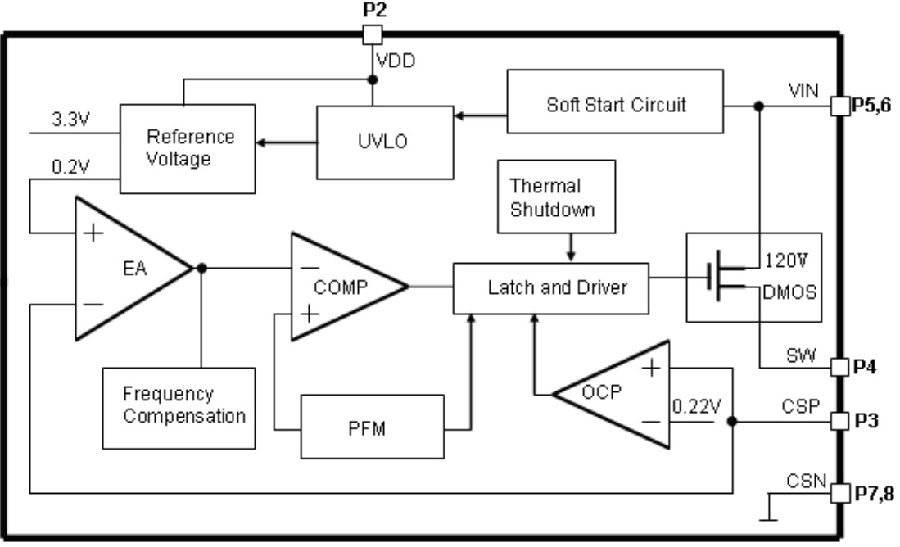

XL8005內部框架圖

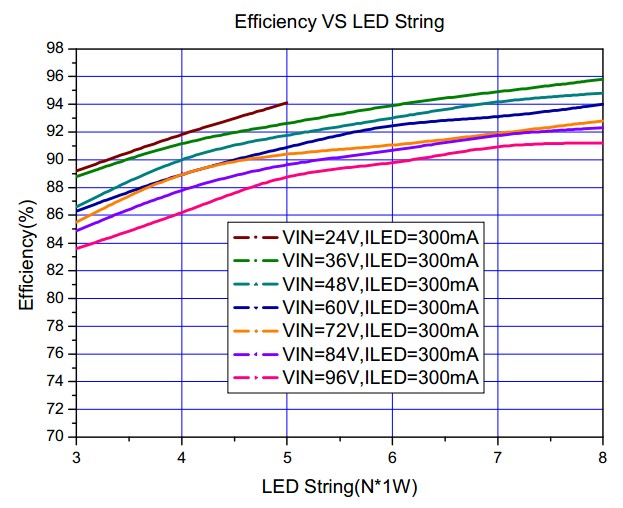

XL8005 系統的應用和效率曲線
