XLSEMI 一級代理 DC-DC升壓恒流驅動IC XL6013E1

型號：: XL6013E1

制造商：: XLSEMI

批號：: XL6001,XL6003,XL6013E1,XLSEMI,上海芯龍

描述：: 60V升壓驅動8WLED恒流驅動IC

庫存：: 0 只

PDF：: 下載數據手冊 Download PDF

詢價數量：

拓撲結構 :	開關式升壓LED恒流驅動（內置MOS）
封裝形式 :	SOP8L
驅動功率 :	0~8W
串接LED顆數 :	3~18串
輸入電壓 :	5V~40V
輸出電壓 :	8V~60V
輸入開關電流 :	2A
典型效率 :	93%
功率MOS管 :	內置2A開關MOS
開關頻率 :	固定400KHz開關頻率
調光方式 :	FB腳串接1N4148進行PWM Dimming
恒流精度 :	±5%
兼容型號 :	XL6001E1,XL6003E1
典型應用 :	MR16射燈，LED臺燈，LED車燈，LED燈條

添加到比較列表

XL6013升壓驅動參考方案資料.rar

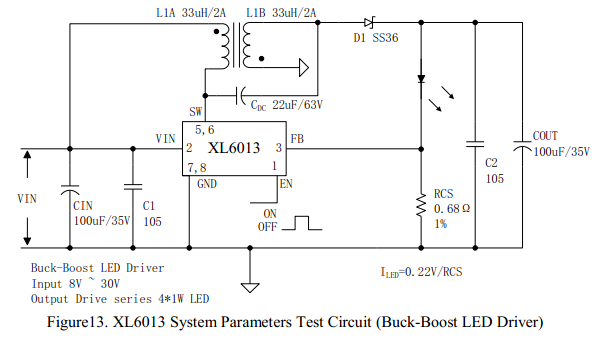

XL60XX系列SEPIC恒流產品設計指南.pdf

XL60XX系列升壓恒流產品設計指南.pdf

XLSEMI恒流LED產品PWM調光方案簡介.pdf

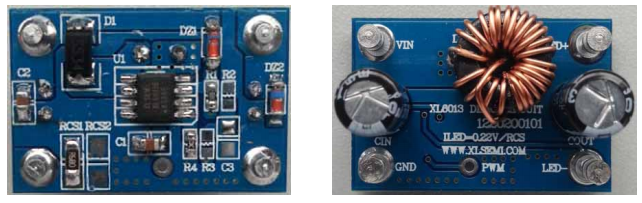

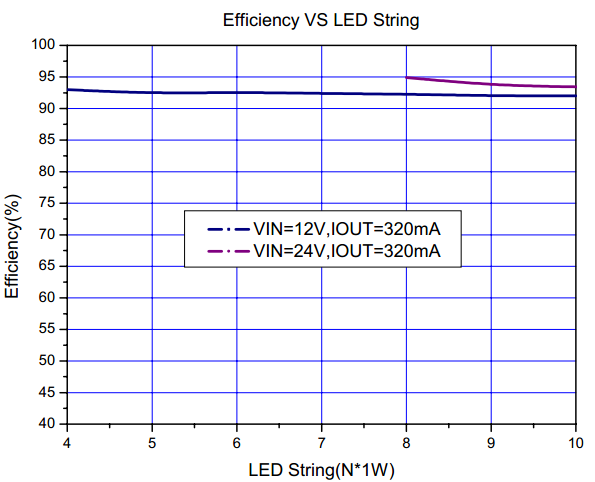

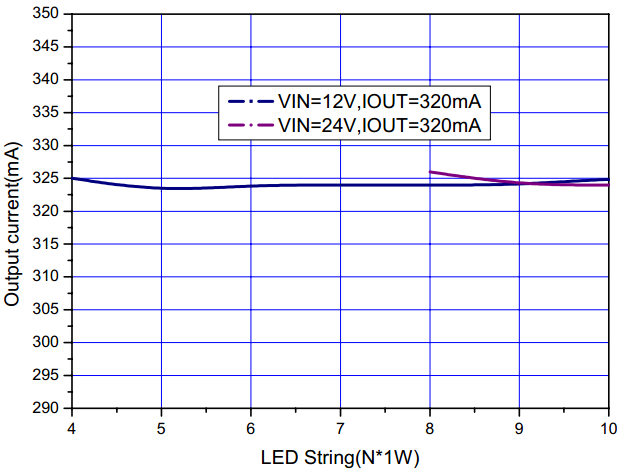

XL6013 demo board manual.pdf 是為產品XL6013制作的演示板，用于 DC10V~30V輸入，輸出電流為 324mA 的升壓恒流LED 應用演示，最高轉換效率可以達到93% 以上。 XL6013是開關升壓型 DC-DC轉換芯片；固定開關頻率400KHz，可減小外部元器件尺寸。芯片具有出色的線性調整率與負載調整率，輸出電壓最大可達 60V 。芯片內部集成過流保護、過溫保護、軟啟動、SW 過壓保護等可靠性模塊。 XL6013為SOP-8L封裝，采用標準外部元器件，應用靈活。

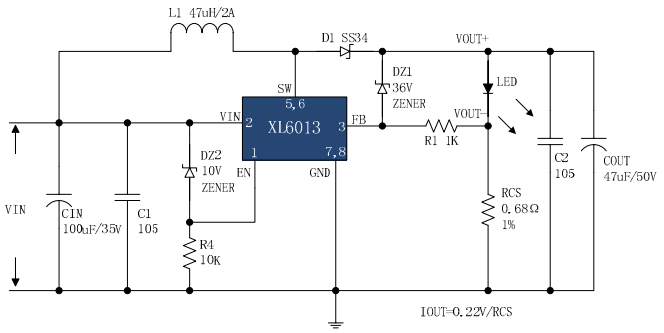

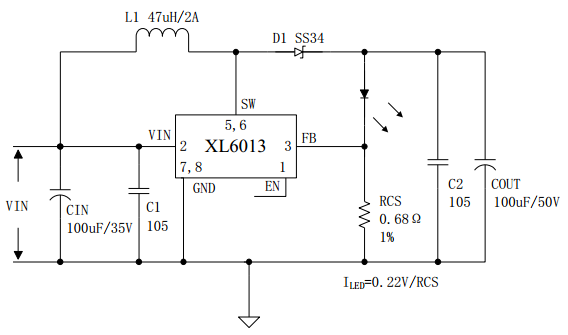

XL6013E1 DEMO原理圖

XL6013E1，XL6003,XL6001,XLSEMI

XL6013引腳介紹

引腳號	引腳名稱	引腳描述
1	EN	使能腳，用來控制芯片開起和關閉
2	VIN	輸入電壓，支持DC5V~40V寬范圍電壓操作，需要在VIN與GND之間并聯(lián)電解電容以消除噪聲
3	FB	輸出電流檢測引腳，用來檢測輸出電流進行調整
4	NC	無連接
5、6	SW	功率輸出
7、8	GND	接地引腳

XL6013E1物料清單BOM表

序號	數量	參考位號	描述	生產商料號	供應商
1	2	C1,C2	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
2	1	CIN	100uF,35V,Electrolytic,(6.3*11)	YXJ-35V-100uF	Rubycon
3	1	COUT	47uF,50V,Electrolytic,(6.3*11)	YXJ-50V-47uF	Rubycon
4	1	D1	40V,3A,SMA,Schottky Barrier Rectifier	SS34
5	1	DZ1	36V,500mW,ZENER,MINI MELF	TCBZV55C 36	TAK CHEONG
6	1	DZ2	10V,500mW,ZENER,MINI MELF	TCBZV55C 10	TAK CHEONG
7	1	L1	47uH,2A,(13*7)	CS102125-T27
8	1	R1	1K,1%,1/16W,Thick Film,0603	RC0603XR-071001L	Yageo
9	1	R4	10K,1%,1/16W,Thick Film,0603	RC0603XR-071002L	Yageo
10	1	RCS1	0.68Ω,1%,1/4W,Thick Film,1206	RC1206XR-07R680L	Yageo
11	1	U1	60V,2A,BOOST,LED Driver,SOP-8L	XL6013	XLSEMI代理商 “廣晟微半導體”
