您所在的位置 > 首頁 > 產品 > MS1112

圖片僅供參考，請參考產品描述

Relmon 一級代理 Σ-Δ模數轉換器ADC MS1112

型號：: MS1112

制造商：: Relmon

批號：: ADS1112,MS1112

描述：: 完美替代ADS1112

庫存：: 0 只

PDF：: 下載數據手冊 Download PDF

詢價數量：

產品名稱 :	高精度16位Sigma-Delta(Σ-Δ)ADC,16-bit 多輸入內置基準模數轉換器
型號 :	MS1112
架構 :	Sigma-Delta ADC,(Σ-Δ)ADC,Σ-Δ ADC,
分辨率 :	16 Bit ADC, 16位ADC,16位 -Δ ADC,
采樣率（SPS） :	可提供多種轉換速率選擇（15SPS、30SPS、60SPS 或 240SPS）,
輸入結構 :	2對差分輸入或3 個單端輸入
接口 :	MS1112 使用了 I 2C 兼容接口，并有 2 個地址管腳，可以讓用戶選擇 8 個 I 2C 從地址
工作電壓范圍 :	電源電壓范圍為 2.7V 到 5.5V，
工作電流（mA） :	工作電流0.3mA，
封裝 :	MSOP10
產品亮點特性 :	低功耗：290μA@5V，內置2.048基準、PGA、16bit 多輸入內置基準模數轉換器
兼容替換型號 :	MS1112是國產化替代ADS1112的理想選擇，與原裝ADS1112相比，MS1112完全兼容ADS1112引腳功能，MS1112在性能上完全不遜色，并且價格更具競爭力。
工作溫度范圍 :	-30~125°C
品牌 :	Relmon,Ruimeng,瑞盟科技
產品關鍵字 :	Relmon,Ruimeng,瑞盟科技，MS1112,ADS1112,模數轉換器，Σ-Δ ADC，16位ADC
典型應用 :	手持儀器，工業級控制，智能變送器，工業自動化，溫度測量

添加到比較列表

RELMON品牌-瑞盟科技高精度Sigma-Delta(Σ-Δ)ADC MS1112訂購信息

產品型號	打印名稱	封裝方式	包裝類型
MS1112	MS1112	MSOP10	3000 只/卷 ,3000 只/盒

產品應用描述：

您知道嗎？MS1112是一款高精度Sigma-Delta(Σ-Δ)ADC。MS1112由瑞盟科技自主研發生產，具有高精度，低功耗，寬輸入范圍等特點。相比同類進口產品或其它國產替代方案，MS1112在精度、功耗、溫度特性、線性度等方面表現更優，尤其在低頻信號處理方面表現更佳。它還具有低功耗模式，可以進一步降低功耗。而且MS1112的成本低于進口成本很多，國產化率高達100%。這意味著MS1112可以實現對進口產品ADS1112完全替代，為國內用戶或國外客戶提供了更加優質、可靠、經濟的選擇。

MS1112是國產化替代ADS1112的理想選擇，與原裝ADS1112相比，MS1112完全兼容ADS1112引腳功能，MS1112在性能上完全不遜色，并且價格更具競爭力。因此MS1112是一個完美替代ADS1112的方案，打破了國外芯片對中國市場的壟斷地位，讓您不再受制于進品器件。有了它，誰還選貿易戰隨時可能受禁的外國貨。

MS1112是一款瑞盟科技研發生產的高精度16位數據采集模數轉換器，它是瑞盟科技的高精度Sigma-Delta(Σ-Δ)ADC，具有2組差分輸入或3組單端輸入通道，高達16位的分辨率。內部集成了 I²C 兼容接口，并有 2 個地址管腳，可以讓用戶選擇 8 個 I²C 從地址。電源電壓范圍為 2.7V 到 5.5V。MS1112 轉換速率為 15、30、60 或 240SPS，集成可編程增益放大器，其增益最高可到 8 倍。在單次轉換模式中，MS1112 在轉換結束后會自動進入省電狀態，減小功耗。

MS1112是一款高性能、低成本的Sigma-Delta(Σ-Δ)ADC，MS1112能滿足大部分測量需求，同時它還是ADS1112的國產替代方案，可以完美替代ADS1112?？梢詮V泛應用于各種工業、醫療、通信等領域。MS1112 可用在高精度測量以及對空間、功耗有一定要求的應用場合中，如：測溫傳感器、手持儀器、工業控制和智能變送器。

最近有很多客戶問有沒有ADS1112的完美國產化替代方案？今天它來了，就是瑞盟科技的MS1112，采用Sigma-Delta(Σ-Δ)ADC架構，可提供多種轉換速率選擇（15SPS、30SPS、60SPS 或 240SPS）,滿足不同的應用場景需求。具有超高精度的同時還能做到極低功耗，完美替代ADS1112。想了解更多詳情，可以聯系我司業務進行咨詢吧。

MS1112采用非先進的小尺寸MSOP10封裝，體種小巧性能強大。

產品應用:

● 手持儀器

● 工業級控制

● 智能變送器

● 工業自動化

● 溫度測量

產品特性：

● 小尺寸封裝

● 2 對差分輸入，3 組單端輸入通道

● I²C 接口，8 個可編程地址

● 片上基準：2.048V±0.5%

● 溫度漂移：10ppm/°C

● 內置 PGA：1 到 8 倍

● 內置振蕩器

● 16 位無失碼精度

● INL（積分非線性誤差）：0.01%

● 單次轉換功能

● 可編程輸出速率：15SPS 到 240SPS

● 工作電壓范圍：2.7V 到 5.5V

● 低功耗：290μA@5V

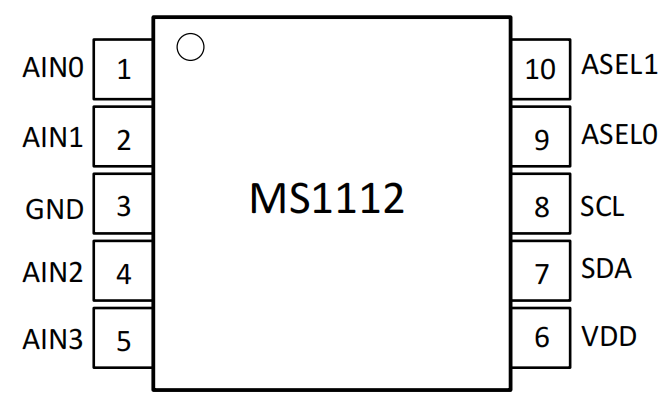

RELMON瑞盟品牌-MS1112芯片引腳定義和封裝尺寸：

高精度，Sigma-Delta，Σ-Δ ADC，Sigma-Delta ADC，MS1112,替代ADS1112,ADS1112,瑞盟科技,Relmon,低功耗ADC，ADC的精度,ADS1112完全替代,進口ADC,進口ADS1112,模數轉換器,瑞盟科技的高精度Sigma-Delta(Σ-Δ)ADC,Sigma-Delta架構，Σ-Δ架構

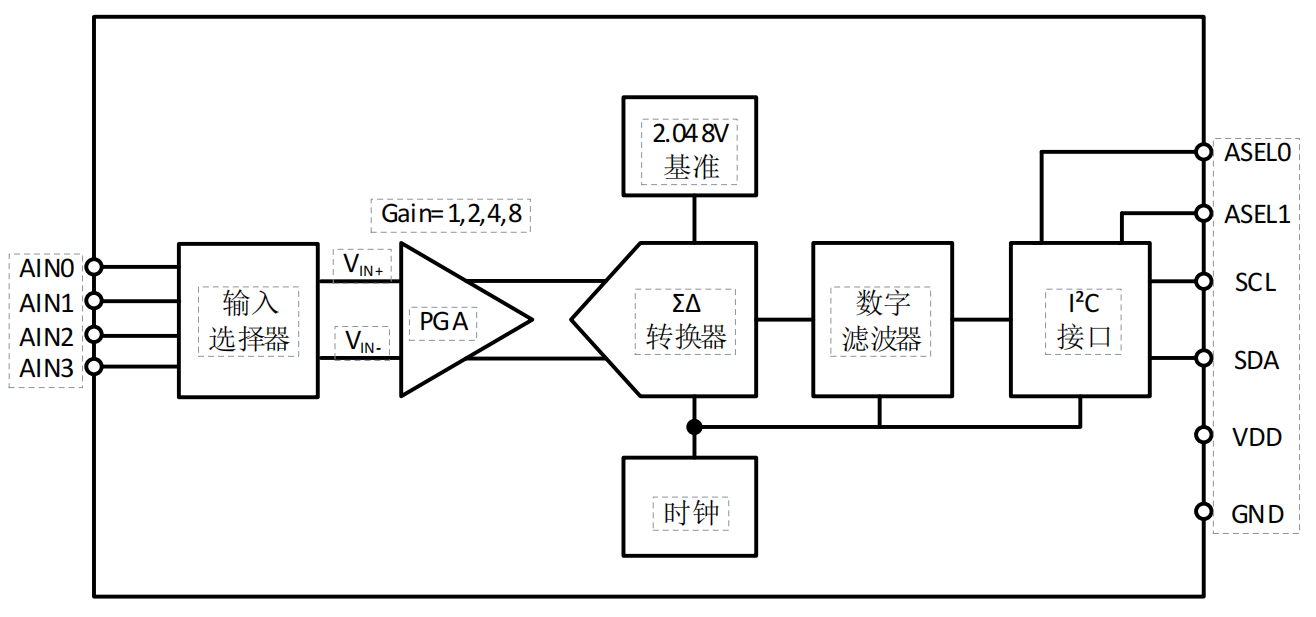

RELMON瑞盟品牌-MS1112芯片內部框圖

RELMON瑞盟品牌-MS1112芯片典型應用電路圖

對于多數應用而言，MS1112的典型基本連接圖如下圖

對于多數應用而言，MS1112的典型基本連接圖如圖，高精度，Sigma-Delta，Σ-Δ ADC，Sigma-Delta ADC，MS1112,替代ADS1112,ADS1112,瑞盟科技,Relmon,低功耗ADC，ADC的精度,ADS1112完全替代,進口ADC,進口ADS1112,模數轉換器,瑞盟科技的高精度Sigma-Delta(Σ-Δ)ADC,Sigma-Delta架構，Σ-Δ架構

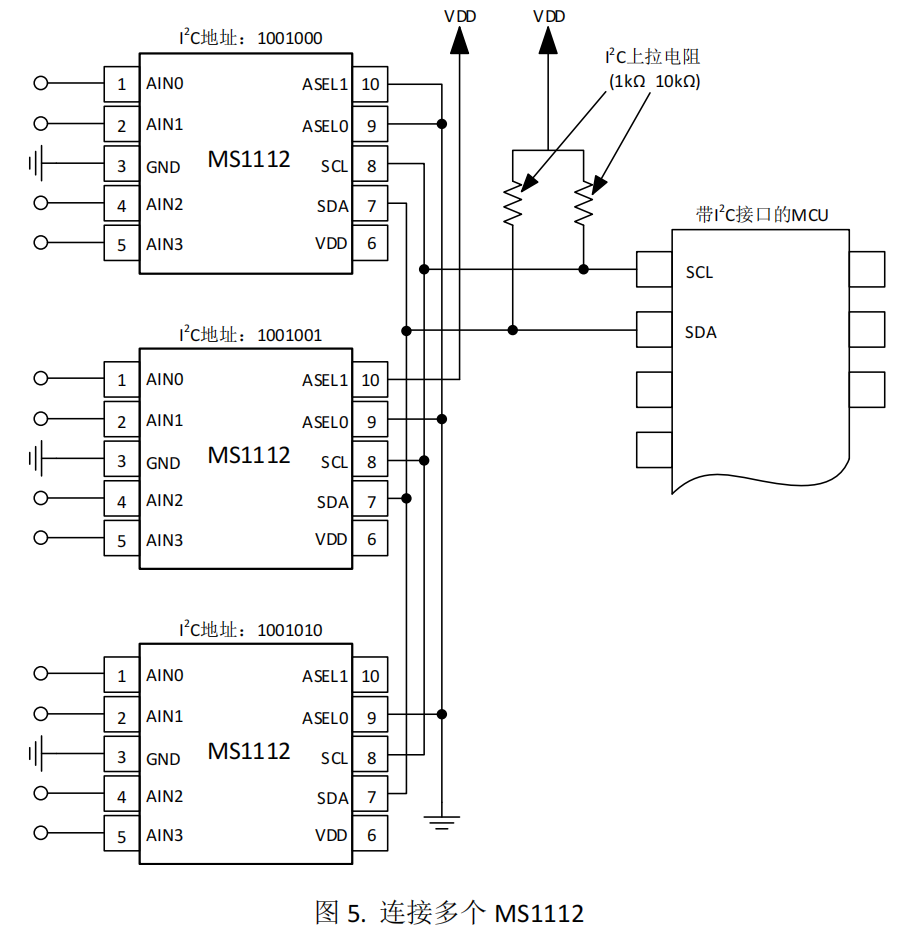

連接多個器件

一條I²C 總線可連接多個 MS1112。使用 ASEL1 和 ASEL0 腳，MS1112 可以設置為 8 種不同I²C 地址。如圖5 所示，三個MS1112 連接到同一條總線。一條I²C 總線上最多可以連接8 個MS1112（使用不同狀態的ASEL1 和ASEL0 腳進行控制）。注意，I²C 總線僅需一組上拉電阻。

基本連接圖如圖，高精度，Sigma-Delta，Σ-Δ ADC，Sigma-Delta ADC，MS1112,替代ADS1112,ADS1112,瑞盟科技,Relmon,低功耗ADC，ADC的精度,ADS1112完全替代,進口ADC,進口ADS1112,模數轉換器,瑞盟科技的高精度Sigma-Delta(Σ-Δ)ADC,Sigma-Delta架構，Σ-Δ架構

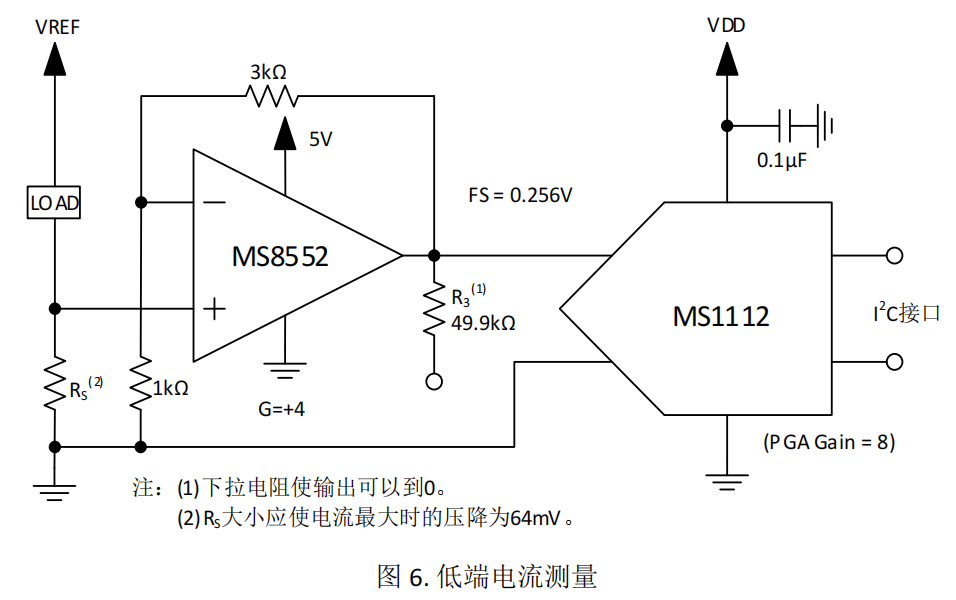

低端電流監控器

下圖是低端電流監控器的電路圖。該電路通過一個檢流電阻來讀取電壓。此電阻上的電壓可用低漂移的運放 MS8552 放大，放大結果由 MS1112 讀取。建議 MS1112 工作在 8 倍增益下，可以降低 MS8552 的增益。對于 8 倍增益而言，運放應提供最高不高于 0.256V 的輸出電壓，所以在滿刻度電流時，檢流電阻提供最大64mV 的電壓降。

連接圖如圖，高精度，Sigma-Delta，Σ-Δ ADC，Sigma-Delta ADC，MS1112,替代ADS1112,ADS1112,瑞盟科技,Relmon,低功耗ADC，ADC的精度,ADS1112完全替代,進口ADC,進口ADS1112,模數轉換器,瑞盟科技的高精度Sigma-Delta(Σ-Δ)ADC,Sigma-Delta架構，Σ-Δ架構

RELMON瑞盟品牌-MS1112、16bit Σ-Δ ADC功能描述

概述

MS1112 是一個 16 位、差分、Σ-Δ 型模數轉換器，其設計簡單、極易配置的特點使得用戶很容易獲得精確的測量值。MS1112 由一個帶有可調增益的 Σ-Δ 模數轉換器、一個 2.048V 的電壓基準、一個時鐘振蕩器、一個數字濾波器和一個 I2C 接口組成，后面將對各組成部分進行詳細說明

模數轉換器

MS1112 的模數轉換器核由一個差分開關電容 Σ-Δ 調制器和一個數字濾波器組成。調制器測量正、負模擬輸入端的壓差，并將其與基準電壓相比較，在 MS1112 中基準電壓為 2.048V。數字濾波器從調制器接收高速碼流，并輸出與輸入電壓成比例的數字信號。
