您所在的位置 > 首頁 > 產品 > MS7705

圖片僅供參考，請參考產品描述

Relmon 一級代理 Σ-Δ模數轉換器ADC MS7705

型號：: MS7705

制造商：: Relmon

批號：: MS7705/SOW16，MS7705D/DIP16，MS7706/SOW16，MS7706D/DIP16

描述：: MS7705：2 個全差分輸入通道 MS7706：3 個偽差分輸入通道

庫存：: 0 只

PDF：: 下載數據手冊 Download PDF

詢價數量：

產品名稱 :	16位 Σ-Δ ADC模數轉換電路,
型號 :	MS7705，MS7705D，MS7706，MS7706D,
架構 :	Σ-Δ ADC,Σ-Δ模數轉換器,
分辨率 :	16bit ADC,16位ADC,6位 Σ-Δ ADC,
采樣率（SPS） :	20-500SPS,采樣率20-500SPS，
輸入結構 :	MS7705：2 個全差分輸入通道； MS7706：（3個單端輸入）3 個偽差分輸入通道，
接口 :	3 線串口： SPI、QSPI、PMICROWIRE、DSP兼容，
工作電壓范圍 :	工作電壓范圍為 2.7V-3.3V 或 4.75V-5.25V
產品亮點特性 :	MS7705:內置PGA、雙通道全差分Σ-ΔADC;MS7706:三通道偽差分Σ-ΔADC，
工作電流（mA） :	0.6mA，
封裝 :	MS7705/SOW16，MS7705D/DIP16，MS7706/SOW16，MS7706D/DIP16
典型應用 :	適合用于智能、微控制器或基于 DSP 的系統：壓力測量,溫度測量,電池監控,智能發送器
兼容替換型號 :	MS7705 pin to pin 兼容AD7705,MS7706 pin to pin 兼容AD7706
工作溫度范圍 :	-40~ 85°C
品牌 :	瑞盟科技，瑞盟,RUIMENG，RELMON
產品關鍵字 :	MS7705:內置PGA、雙通道全差分Σ-ΔADC;MS7706:三通道偽差分Σ-ΔADC，低頻測量,模數轉換器,ADC,16bit ADC,MS7705，MS7705D,MS7706,MS7706D,Σ-Δ模數轉換電路,無失碼,DSP,自校準,系統校準,消除增益,消除偏移誤差,功耗μW,全差分輸入,偽差分輸入,可編程,SPI,QSPI,MICROWIRE,DSP,串口,壓力測量ADC,溫度測量ADC,電池監控ADC,智能發送器專用ADC,瑞盟ADC,邏輯輸出,瑞盟ADC，Relmon，RUIMENG,增益漂移,增益誤差,噪聲,低噪聲,片內寄存器,通信寄存器,時鐘寄存器,模擬輸入,單極,雙極,基準輸入,數字濾波，Σ-Δ 調制器,零溫漂

添加到比較列表

內置PGA、16 位 Σ-Δ 模數轉換電路,MS7705/MS7706產品應用描述：

瑞盟科技推出的MS7705/MS7706 是一款用于低頻測量的模數轉換器。它采用了 Σ-Δ 轉換技術實現了輸出結果為 16 位的無失碼。工作電壓范圍為 2.7V-3.3V 或 4.75V-5.25V。

MS7705/MS7706 非常適合用于智能、微控制器或基于 DSP的系統。它可通過串行接口來設置增益、信號極性以及輸出速率?？梢赃M行自校準和系統校準，從而來消除系統的增益和偏移誤差。在待機模式下的功耗典型值為 20μW。

MS7705 pin to pin 兼容AD7705,MS7706 pin to pin 兼容AD7706，其中MS7705/MS7705D是內置PGA、雙通道全差分Σ-ΔADC；MS7706/MS7706D是三通道偽差分Σ-ΔADC。

MS7705/MS7706采用超薄緊縮小型SOW16封裝，擁有小尺寸、高集成度等優勢，極大的縮小了客戶應用產品的尺寸空間。MS7705D/MS7706D則采用DIP16 封裝。

內置PGA、16 位 Σ-Δ 模數轉換電路,MS7705/MS7706典型的產品應用:

● 壓力測量

● 溫度測量

● 電池監控

● 智能發送器

● 溫度測量

內置PGA、16 位 Σ-Δ 模數轉換電路,MS7705/MS7706產品特性：

● MS7705/MS7705D：2 個全差分輸入通道，內置PGA、雙通道全差分Σ-ΔADC

● MS7706/MS7706D：3 個偽差分輸入通道,三通道偽差分Σ-ΔADC

● 輸出 16 位無失碼

● 0.003%非線性

● 可編程的增益前端：增益從 1 到 128

● 16 位無失碼精度

● 3線串口： SPI、QSPI、PMICROWIRE、DSP兼容

● 2.7 V 到 3.3 V 或 4.75 V 到 5.25 V 的工作電壓

● 在3V的電源電壓下，最大功耗為1mW

● 待機電流最大為8μA

● 工作溫度范圍：-40°C 到 85°C

● SOW16、DIP16 封裝

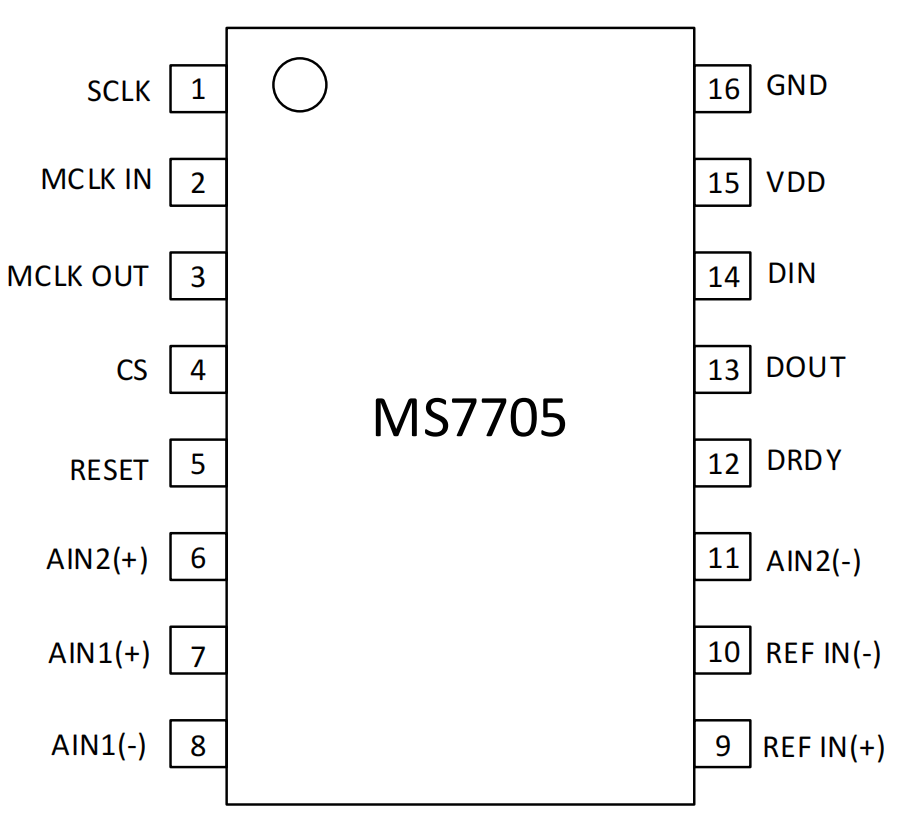

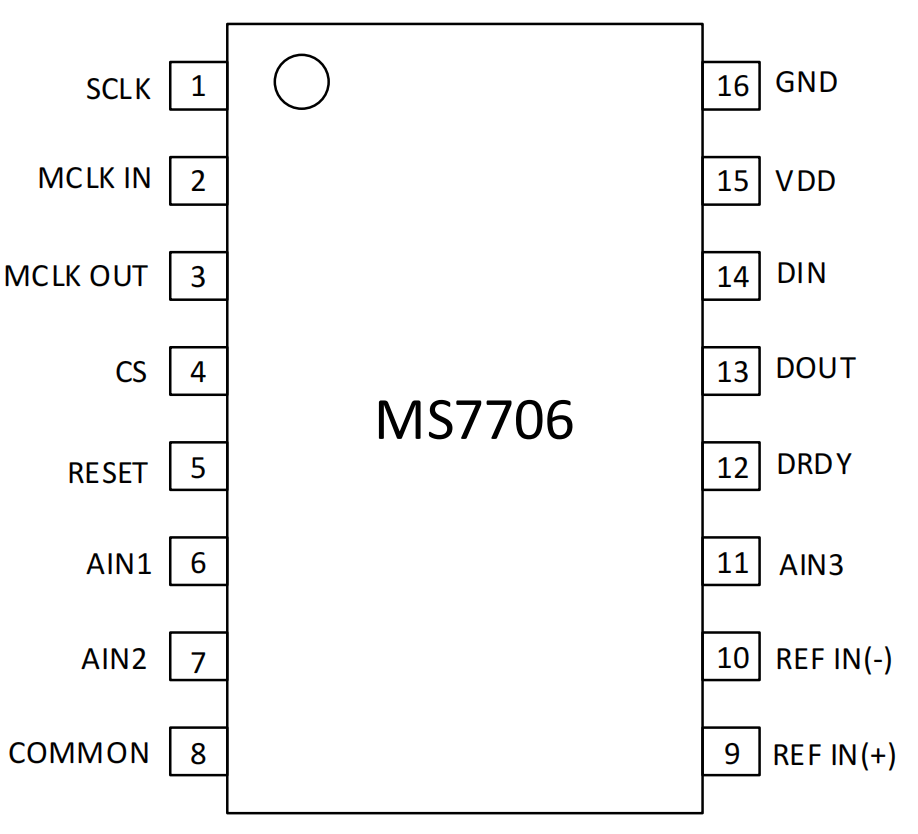

內置PGA、16 位 Σ-Δ 模數轉換電路,MS7705/MS7706芯片引腳定義和封裝尺寸：

MS7705:內置PGA、雙通道全差分Σ-ΔADC;MS7706:三通道偽差分Σ-ΔADC，低頻測量,模數轉換器,ADC,16bit ADC,MS7705，MS7705D,MS7706,MS7706D,Σ-Δ模數轉換電路,無失碼,DSP,自校準,系統校準,消除增益,消除偏移誤差,功耗μW,全差分輸入,偽差分輸入,可編程,SPI,QSPI,MICROWIRE,DSP,串口,壓力測量ADC,溫度測量ADC,電池監控ADC,智能發送器專用ADC,瑞盟ADC,邏輯輸出,瑞盟ADC，Relmon，RUIMENG,增益漂移,增益誤差,噪聲,低噪聲,片內寄存器,通信寄存器,時鐘寄存器,模擬輸入,單極,雙極,基準輸入,數字濾波，Σ-Δ 調制器,零溫漂

內置PGA、16 位 Σ-Δ 模數轉換電路,MS7705/MS7706芯片產品規格分類

產品型號	打印名稱	封裝方式	包裝類型
MS7705	MS7705	SOW16	1000 只/卷 ,8000 只/盒
MS7705D	MS7705D	DIP16	1000 只/卷 ,8000 只/盒
MS7706	MS7706	SOW16	1000 只/卷 ,8000 只/盒
MS7706D	MS7706D	DIP16	1000 只/卷 ,8000 只/盒

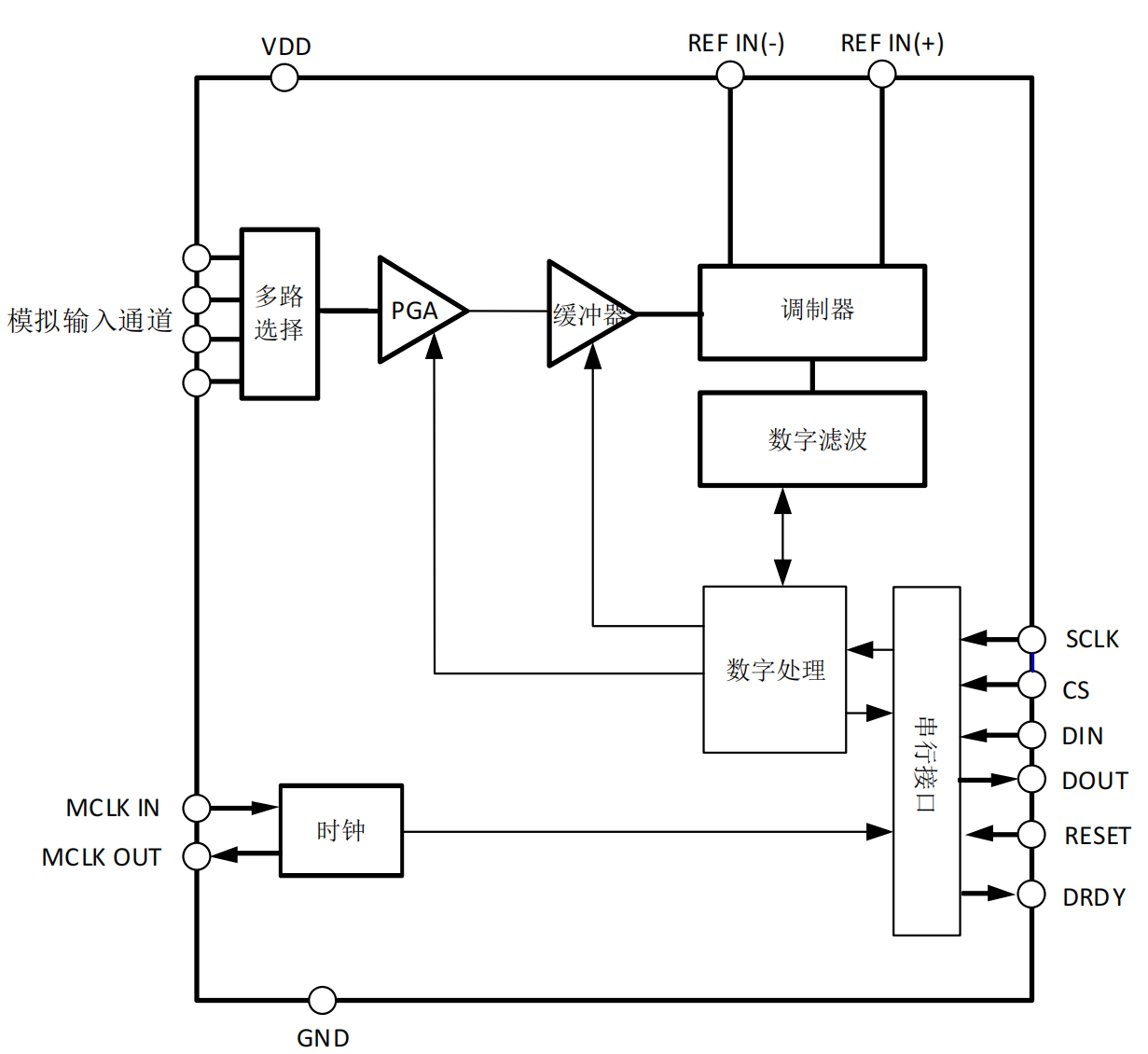

內置PGA、16 位 Σ-Δ 模數轉換電路,MS7705/MS7706芯片內部框圖

內置PGA、16 位 Σ-Δ 模數轉換電路,MS7705/MS7706芯片典型應用電路圖

一、壓力測量應用：

MS7705/MS7706 的一個典型應用就是壓力測量。圖 10 所示是 MS7705/MS7706 與一個壓力傳感器一起使用的情況。壓力傳感器被安裝在一個橋式電路中，在它的 OUT(+)和 OUT(-)端輸出差分輸出電壓。當在傳感器上加上滿標度壓力(300mmHg)時，差分輸出電壓（即 IN(+)和 IN(-)兩端之間的電壓）是輸入電壓的 3mV/V。假定激勵電壓是 5V，則傳感器的滿標度輸出電壓是 15mV。橋式電路的激勵電壓還用來為 MS7705/MS7706 產生基準電壓。因此，激勵電壓的變化不會造成系統內的誤差。圖 10 中，當兩個電阻值分別為 24k? 和 15k? 時，激勵電壓為 5V 時，MS7705/MS7706 產生的基準電壓為1.92V。器件具有 128 的可編程增益時，MS7705/MS7706 的滿標度輸入幅度應是 15mV。此值與傳感器的輸出范圍有關。MS7705/MS7706 的第二個通道可作為一個輔助通道以測量另一個變化，如溫度，如圖 10 所示。這個次級通道可以用來調整初次通道的輸出信號，以便消除溫度對系統的影響。

MS7705/MS7706 的一個典型應用就是壓力測量,MS7705:內置PGA、雙通道全差分Σ-ΔADC;MS7706:三通道偽差分Σ-ΔADC，低頻測量,模數轉換器,ADC,16bit ADC,MS7705，MS7705D,MS7706,MS7706D,Σ-Δ模數轉換電路,無失碼,DSP,自校準,系統校準,消除增益,消除偏移誤差,功耗μW,全差分輸入,偽差分輸入,可編程,SPI,QSPI,MICROWIRE,DSP,串口,壓力測量ADC,溫度測量ADC,電池監控ADC,智能發送器專用ADC,瑞盟ADC,邏輯輸出,瑞盟ADC，Relmon，RUIMENG,增益漂移,增益誤差,噪聲,低噪聲,片內寄存器,通信寄存器,時鐘寄存器,模擬輸入,單極,雙極,基準輸入,數字濾波，Σ-Δ 調制器,零溫漂，內部框圖

二、溫度測量

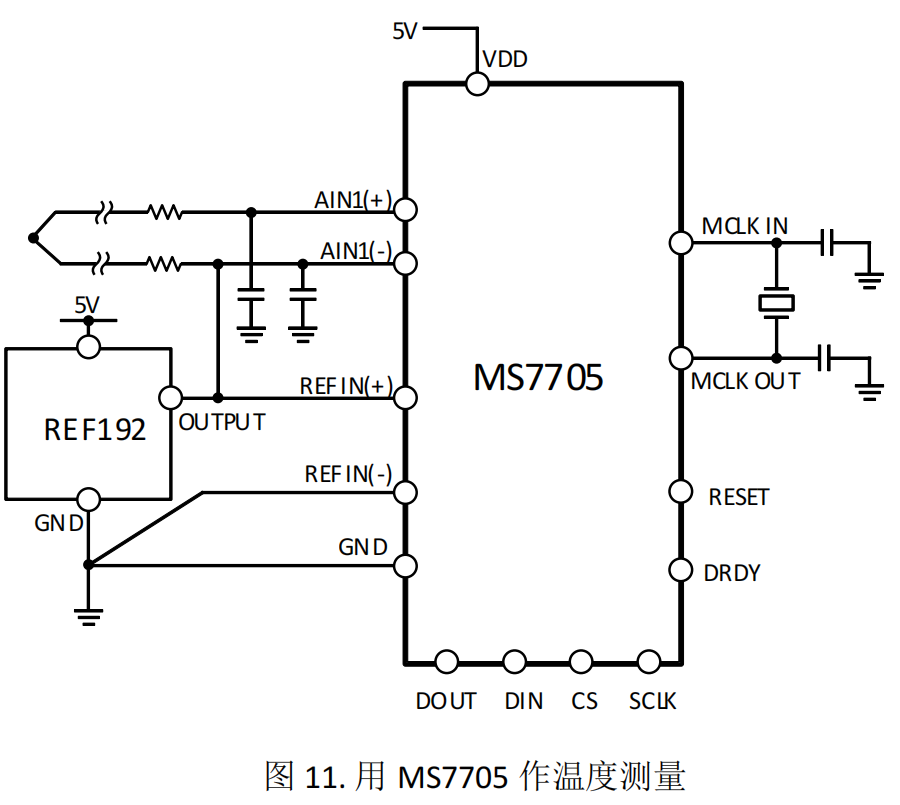

MS7705 的另外一個應用領域是溫度測量。圖 11 是一個熱耦與 MS7705 的連接圖。在這一應用中，MS7705 在緩沖模式下工作，以便允許前端的大去耦電容器消除可能在熱耦引腳上的任何噪聲檢拾。當 MS7705 在緩沖模式下工作時，其共模輸入范圍縮小。為了將來自熱耦的差分電壓置于一個合適的共模電壓上，MS7705 的 AIN1(-)輸入端要向上偏置達到基準電壓(+2.5V)。

溫度測量DAC,MS7705 的另外一個應用領域是溫度測量,MS7705:內置PGA、雙通道全差分Σ-ΔADC;MS7706:三通道偽差分Σ-ΔADC，低頻測量,模數轉換器,ADC,16bit ADC,MS7705，MS7705D,MS7706,MS7706D,Σ-Δ模數轉換電路,無失碼,DSP,自校準,系統校準,消除增益,消除偏移誤差,功耗μW,全差分輸入,偽差分輸入,可編程,SPI,QSPI,MICROWIRE,DSP,串口,壓力測量ADC,溫度測量ADC,電池監控ADC,智能發送器專用ADC,瑞盟ADC,邏輯輸出,瑞盟ADC，Relmon，RUIMENG,增益漂移,增益誤差,噪聲,低噪聲,片內寄存器,通信寄存器,時鐘寄存器,模擬輸入,單極,雙極,基準輸入,數字濾波，Σ-Δ 調制器,零溫漂，內部框圖

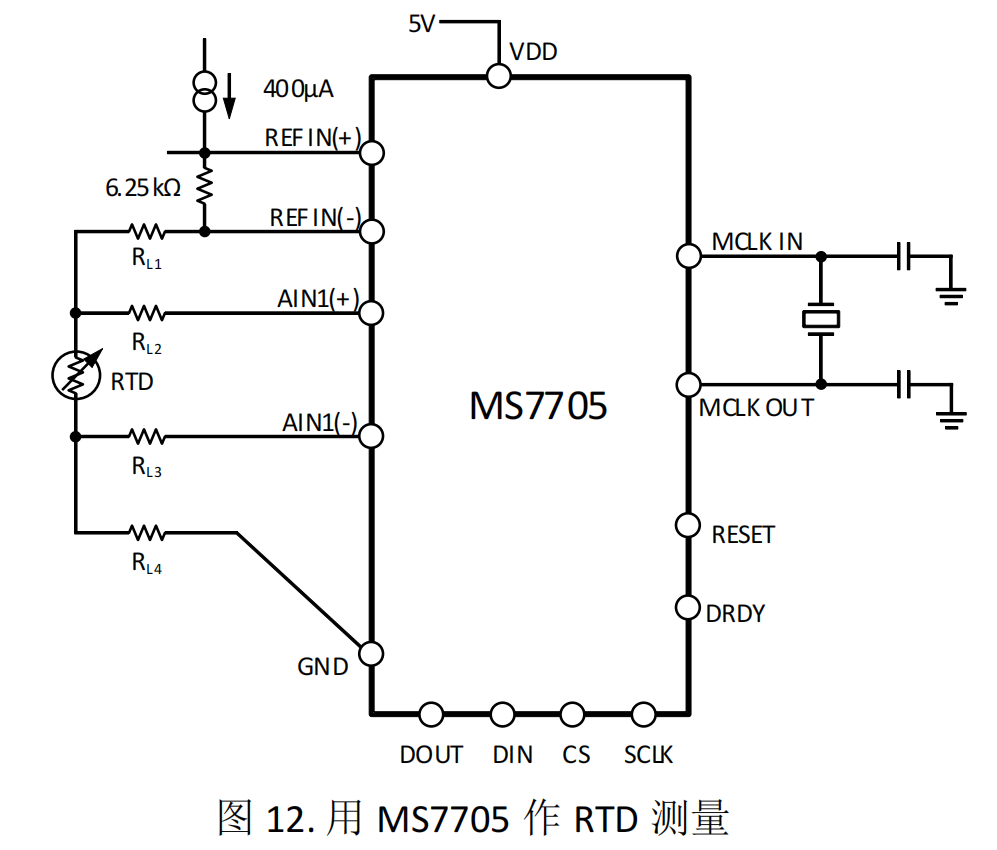

圖 12 所示是 MS7705 的另一個溫度測量應用。在這一應用中，傳感器是一個 RTD（熱敏電阻），PT100。它是一個四引腳的 RTD。在引線電阻 RL1 和 RL4 上有電壓降，但這只使共模電壓發生了偏移。當 MS7705 的輸入電流很低時，引線電阻 RL2 和 RL3 上無電壓降。引線電阻呈現了一個小的源阻抗，所以一般不必將 MS7705 中的緩沖器打開。如果要求使用緩沖器，必須通過在 RTD 的底端和MS7705的 GND 之間插入一個小電阻來設置相應的共模電壓。在此應用中，外部 400μA 電流源為 PT100 提供激勵電源，同時通過 6.25k? 的電阻器。為 MS7705 產生基準電壓。激勵電流的變化不影響電路工作，這是因為輸入電壓和基準電壓都隨激勵電流變化。然而，6.25k? 的電阻器必須有很小的溫度系數以避免溫度范圍內基準電壓的誤差。

三、電池監控

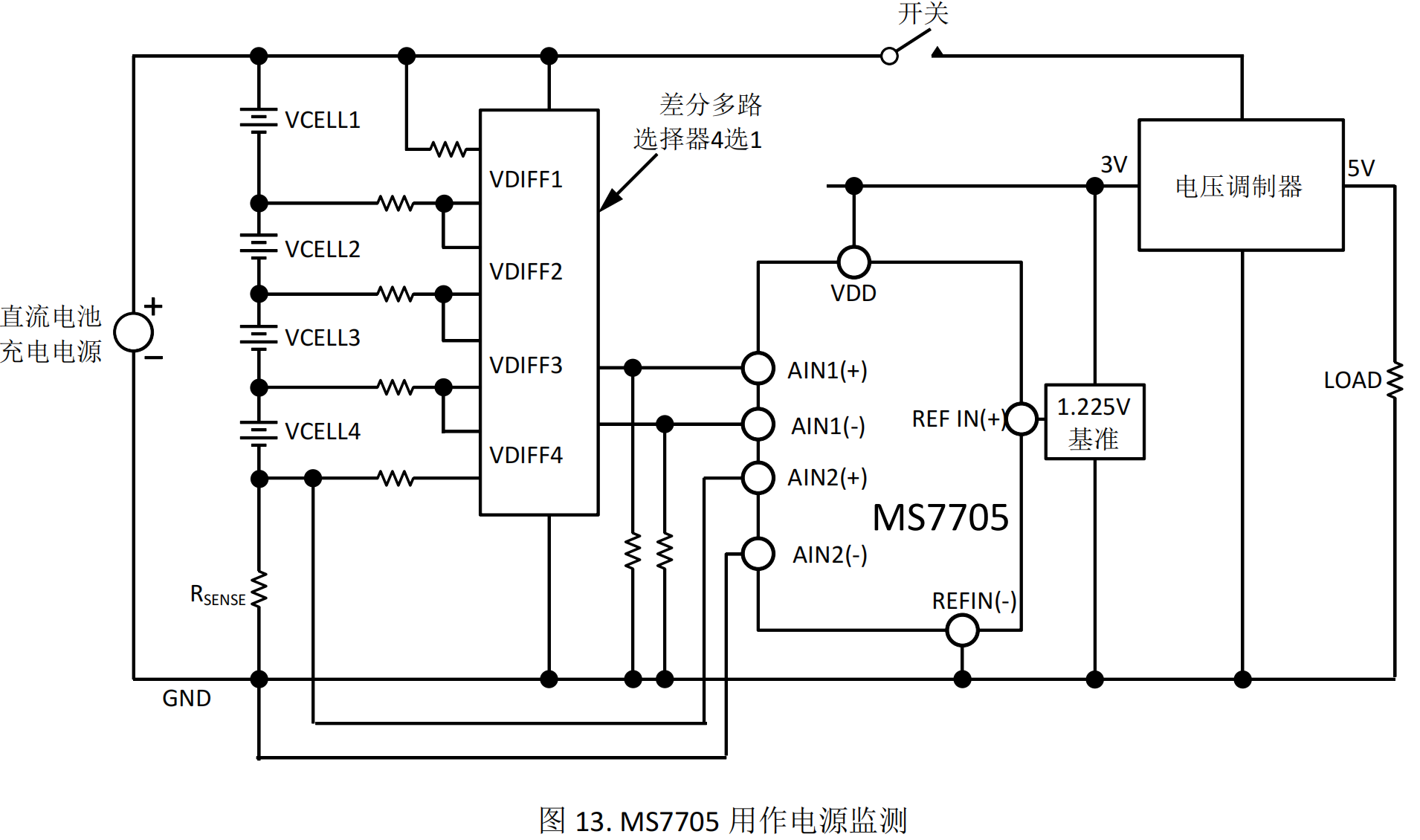

另一個要求應用低功率，單電源工作的領域就是在便攜式裝置中的電池監控。圖 13 是一個電池監控器的方框圖，包括 MS7705 和用來差分測量每一節電池的兩端電壓的外部多路器(Multiplexer)。MS7705 的第二個通道用來監控電池的漏電流。帶有雙輸入通道的 MS7705 很適合用于需要兩個輸入通道的測量系統，就象在本例中，用來監控電壓和電流。因 MS7705 能夠適應很弱的輸入信號，所以RSENSE 能用很小的阻值，這樣就能夠降低不必要的電源損耗。這個系統工作在增益為 128 的情況下，滿標度為±9.57mV 的信號能以 2μV 的分辨率進行測量，并給出 13.5 位的穩定性能。為了在非緩沖模式下獲得額定的特性，假定模擬輸入電壓的絕對值在 GND-30mV 和 VDD+30mV 之間，輸入共模范圍為GND 到 VDD。25°C 時，在性能不降低的情況下，MS7705 能夠承受 GND-200mV 的絕對電壓，但漏電流在溫度升高時將增大很多。
