瑞盟 MS5193T 模數轉換器
MS5193ET 為三通道、低 RMS 噪聲、低功耗（典型值為 380uA）24 位∑- ΔADC ，ADC 內置片內儀表放大器和基準電壓源。MS5193ET 用于對溫度控制精度要求極高、使用環境苛刻 的科學研究、航天航空、生物醫藥、精密儀器等領域，完全兼容 ADI 的 AD7793 。高精度溫 控儀基于 PT1000 、MCU 、MS5193ET 作為核心芯片，具有精度高、結構簡單、體積小、穩定性 好、成本低廉的特點。
MS5193ET 內部框圖如圖所示，具有以下特點：
● 轉換精度高，24 位數據精度輸出；
● 芯片集成度高，內置 24 位∑- Δ調制器、緩沖器、基準電壓源、恒流源、儀表放大器、 片內數字濾波器；
● 3 個差分模擬輸入通道，可以被配置為緩沖模式和無緩沖模式；
● 接口電路要求低，可以直接接收來自應變器或傳感器的模擬量輸入；
● 分辨率高、RMS 噪聲很低，因此對前端的抗混疊濾波器的要求也大大降低，一個簡單的 RC 低通濾波器就足夠了；
● 該芯片具有零電平校準、滿量程校準功能，可以消除零點誤差、滿量程誤差及溫度漂移 的影響
● 三線 SPI 接口，通過 MCU 靈活控制和配置 MS5193ET 片內寄存器，實現對芯片的控制；
MS5193ET內部框架圖
MS5193ET 的芯片應用，接口電路如圖所示：
根據系統的測量精度和控制精度要求，選擇 RTD 傳感器、PT1000 作為測溫傳感。PT1000 具有良好的長期穩定性、線性度好、響應時間短，測試電流在允許值范圍內， 自熱系數小， 滿足系統的技術要求。PT1000 傳感器對于溫度的變化輸出一般是微伏級的微弱信號，但 MS5193ET 具有完整的模擬前端功能，內部集成了低噪聲儀表放大器，且可以設置增益，因而 可以直接輸入測量傳感器輸出的微弱信號，輸入信號通過低通濾波后進入 MS5193ET 的模擬輸 入端。
MS5193ET 接口電路圖
RTD 傳感器 PT1000 電阻接線主要有三種方式：二線制、三線制和四線制。它們的主要 區別在于，由于引線電阻的存在，則不同的測溫方式得到的測量精度不同，應視使用場合的 要求高低而定。二線制精度較低，無法消除線路電阻的影響，環境溫度的變化對其影響很大， 近距離可以使用；三線制是工業應用中的主流，多一根線主要消除導線電阻的影響，采用惠 斯頓平衡電橋，適合遠距離傳輸。四線制應用較少，但精度高，能補償由導線引起的誤在高 精度測量中廣泛應用。
對于 AD7793 的 ∑-△ADC 來講，參考源的選擇必須滿足低噪聲、溫漂小的要求。雖然已 經內置了電壓參考源，無需外接參考源，但為了滿足高精度測量的要求，使用了高精度標準 參考電阻(0.2ppm/℃) ，采用比例測量法，應用這種方法，激勵源中的噪聲會被抵消掉。
簡要分析：

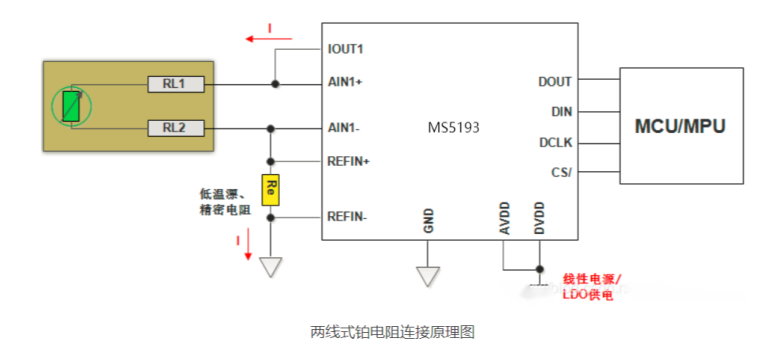

（1）只需一路恒流源【IOUT1】，與 RTD 導線 1 連接，用于提供 RTD 電流源；
（2）導線 2 與基準源電阻串聯，作電流導流；
（3）導線 1 、導線 2 分別與檢測端【AIN1(+)】和【AIN1(-)】連接；
（4）【Re】為低溫漂、精密電阻，其產生的壓差用作 ADC 參考源；該電阻的精度直接決 定測量精度；
簡要分析：
（1）使用恒流源【IOUT1】和【IOUT2】分別連接至 RTD 導線 1 和導線 2；
（2）【IOUT1】和【IOUT2】匹配，如果導線長度、材料相同，則可以消除檢測端【AIN1(+)】 和【AIN1(-)】導線帶來的誤差；
（3）導線 3 用作導流；
（4）【Re】為低溫漂、精密電阻，其產生的壓差用作 ADC 參考源；該電阻的精度直接決定 測量精度；
簡要分析：
（1）只需一路恒流源【IOUT1】，與 RTD 電流線 1 連接，用于提供 RTD 電流源
（2）測量線分別與檢測端【AIN1(+)】和【AIN1(-)】連接
（3） 電流線 4 與【REFIN(+)】連接，并與參考源電阻【Re】串聯
（4）【Re】為低溫漂、精密電阻，其產生的壓差用作 ADC 參考源；該電阻的精度直接決定 測量精度。
總結：
通過內部校準和系統校準可消除零點誤差、滿量程誤差及溫度漂移的影響；四線制恒流 源驅動 PT1000 鉑電阻，有效克服了導線電阻和自熱效應對測量精度的影響； 內部算法大大 提高了溫控精度和穩定度，使得系統的溫控誤差優于 0.1℃。
