MS1100 Sigma-Delta ADC (Δ-Σ ADC):精準測量，觸手可及

     在高精度測量 世界里，每一比特都至關重要。MS1100這顆ADC采用Sigma-Delta ADC(Δ-Σ ADC)架構，是一款16位的高精度模數轉換器，以其卓越的性能和可靠性，為您的測量需求提供了完美的解決方案。

MS1100核心特性：

● 16位分辨率：提供無與倫比的高精度，確保您的數據準確無誤。

● 內置2.048V基準源：高精度片上基準，保證了測量的穩定性和可靠性。

● I2C兼容接口：間化了與微控制器的連接， 易于集成到各種系統中。

● 低功耗設計：在單次轉換模式下自動進入省電狀態，減小功耗，延長設備續航使用時間。

● PGA可編程增益放大器：增益可調至8倍，適應不同信號強度的測量需求。

● 多種采樣率可選：從15SPS到240SPS，滿足不同速度的采樣需求。

為什么選擇MS1100?

   ● 高性價比：在保證高精度的同時，提供有競爭力的價格。首先這顆MS1100高精度Δ-Σ ADC pin to pin兼容替換進口品牌的ADS1100引腳功能，與原裝進口的ADS1100相比,MS1100在性能上完全不遜色，并且價格更具競爭力。選用MS1100完美替代ADS1100的方案，打破了國外芯片對中國市場的壟斷地位，讓您不再受制于進口芯片，有了MS1100，誰還會選擇使用貿易戰隨時可能受禁運的外國貨。

   ● 易于使用：簡化的接口和配置，縮短開發周期，加快產品上市速度。

   ● 廣泛的應用支持：適用于多種行業和應用，滿足不同客戶的定制需求。

內置2.048基準，具有 PGA、振蕩器和 I2C 的 16 位、240SPS、單通道 Δ-Σ ADC MS1100 pin to pin ADS1100產品應用描述：

       瑞盟科技推出的MS1100 是一款高精度16bit模數轉換器，持續轉換的自校準模數轉換器，高達16 位的轉換精度。內部集成 2.048V 基準源，差分輸入范圍達到±2.048V。使用了 I2C 兼容接口。電源電壓范圍為 2.7V 到 5.5V。MS1100 轉換速率為 15、30、60 或 240SPS，集成有可編程增益放大器，增益最高可到 8 倍。在單次轉換模式，MS1100 在轉換結束后會自動進入省電狀態，減小功耗。MS1100 可用在高精度測量以及對空間、功耗有一定要求的應用場合中，如：手持儀器、工業控制和智能變送器。MS1100以其獨特的精度特性可廣泛應用便攜設備、工業過程控制器、智能發射器、消費類產品、工廠自動化設備和溫度測量等系統之中。MS1100采用超薄緊縮小型SOT23封裝，擁有小尺寸、高集成度等優勢，極大的縮小了客戶應用產品的尺寸空間。

       MS1100 是一個全差分、16 位、Σ-Δ 型模數轉換器，由一個帶有可調增益的 Σ-Δ 模數轉換器、一個2.048V 的電壓基準、一個時鐘振蕩器、一個數字濾波器和一個 I2C 接口組成。其設計簡單、極易配置的特點使得用戶很容易獲得精確的測量值。

        MS1100 的模/數轉換器核由一個差分開關電容 Σ-Δ 調制器和一個數字濾波器組成。調制器測量正、負模擬輸入端的壓差，并將其與基準電壓相比較，在 MS1100 中基準電壓為 2.048V。數字濾波器從調制器接收高速碼流，并輸出與輸入電壓成比例的數字信號。

MS1100 內置一個 2.048V 的片內電壓基準，無需外部基準。

單通道16bit Δ-Σ ADC MS1100 pin to pin ADS1100典型的產品應用:

●   手持儀器

●   工業級控制

●   智能變送器

●   工業自動化

●   溫度測量

單通道16bit Δ-Σ ADC MS1100產品特性：

●   I²C 接口

●   片上基準：2.048V±0.5%

●   溫度漂移：10ppm/°C

●   內部集成 PGA：1 到 8 倍

●   內部集成振蕩器

●   16 位無失碼精度

●   INL（積分非線性誤差）：0.01%

●   8 個可用 I²C 地址

●   可編程輸出速率：15SPS 到 240SPS

●   工作電壓范圍：2.7V 到 5.5V

●   工作溫度范圍：-40°C 到 105°C

●   低電源功耗：315μA

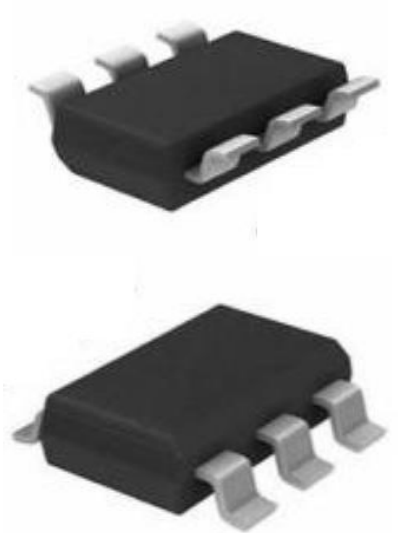

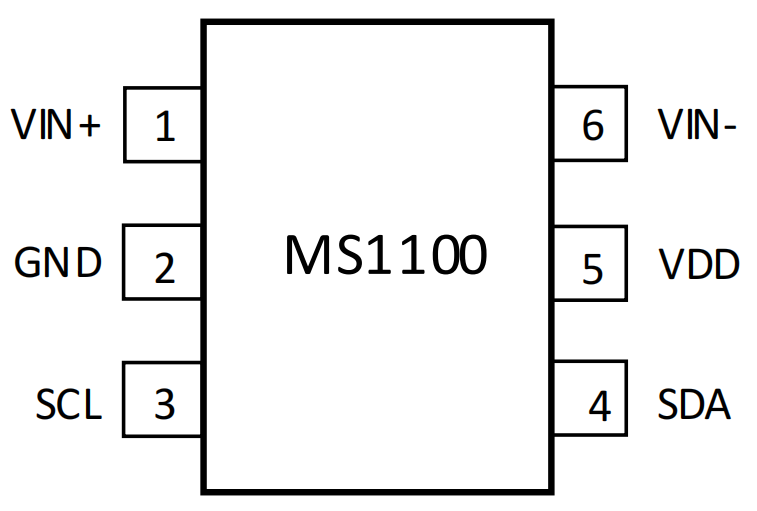

單通道16bit Δ-Σ ADC MS1100芯片引腳定義和封裝尺寸：

單通道16bit Δ-Σ ADC MS1100芯片產品規格分類

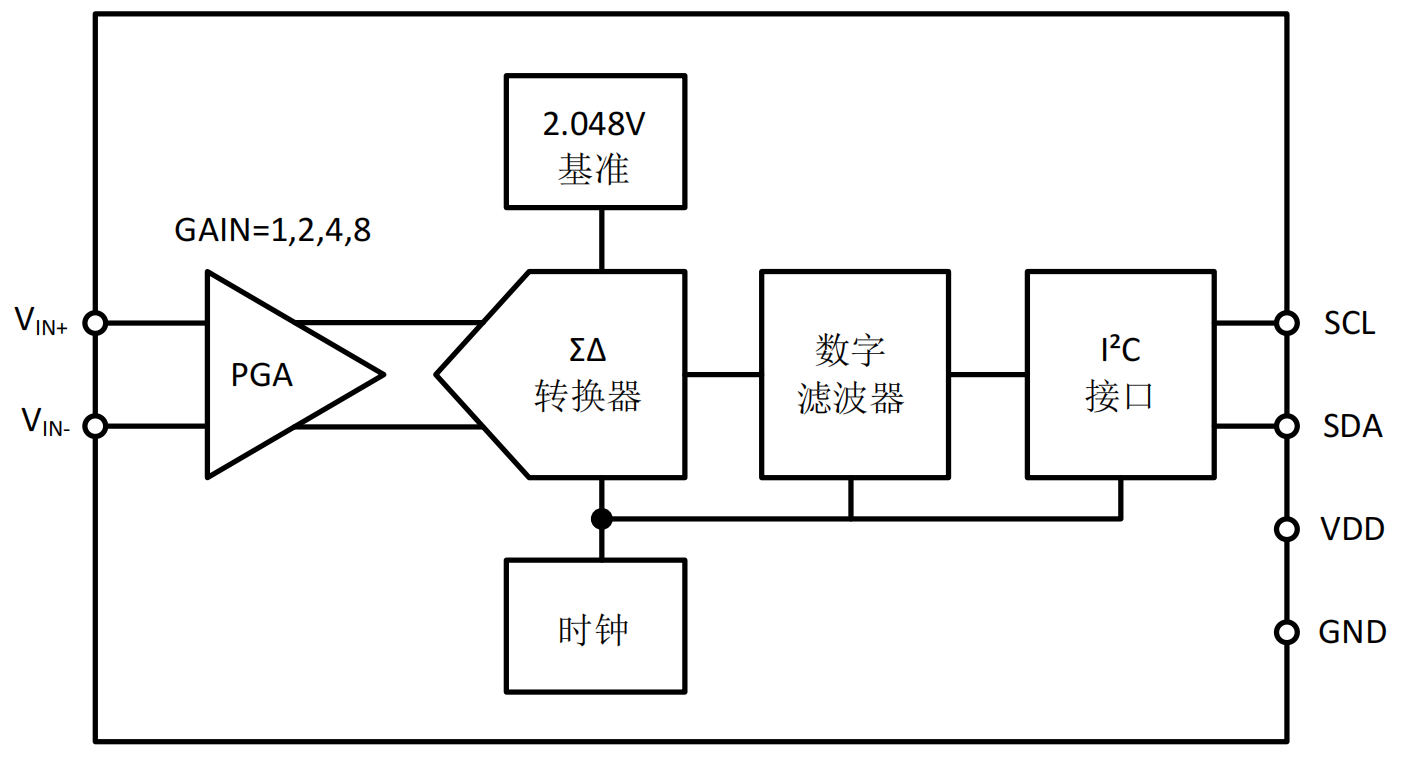

單通道16bit Δ-Σ ADC MS1100芯片內部框圖

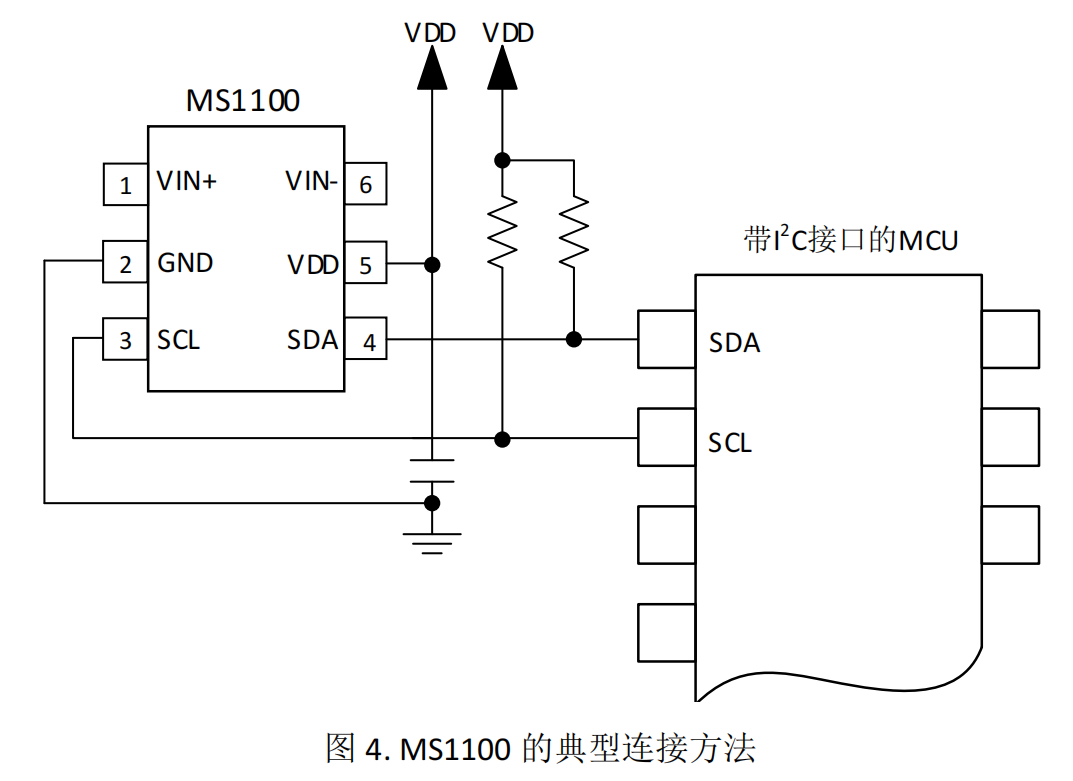

單通道16bit Δ-Σ ADC MS1100芯片芯片典型應用電路圖
