DW8501 是大功率的LED 恒流驅動芯片，輸入電壓5V～40V，輸出電流(最大)1500mA，適合驅動1W、3W、5W 的LED 燈，帶PWM CONTROL 端（EN引腳）。DW8501芯片的輸入與輸出電壓差相近，效率高達95%以上，外圍電路極少元器件，電路走線簡單，EN引腳可做各種關斷保護措施，同時有Rs可配合開關元件做電流的調節變化，恒流精度5%，內建過熱保護，可PWM調光，DW8501芯片的封裝采用TO-252-5L和SOT223-5L兩種。如圖1 所示是DW8501 的引腳圖，其中引腳1 是電源輸入；引腳2 是輸出電流的控制端，通過一個高精度的電阻Rset 接地實現對電流的控制，電流Iout [mA] = (610[mV]/Rset[ohm])X 1000;引腳3 接地；引腳4 是PWM 控制端，高電平有效；引腳5 是輸出端。DW8501 的應用電路如圖2所示。
圖1 DW8501引腳圖
圖2 DW8501 應用原理圖
DW8501特性
●DW8501芯片的最大輸出電流1.5A時壓差0.5V
●DW8501芯片的最大輸出電流1.5A. （大于AMC740，700mA）
●輸出電流只需要通過外部一個電阻來調節設定
●Enable快速響應3us
●DW8501芯片寬輸入電壓范圍 5V~40V.
●DW8501的輸出端最高耐壓23V.
●DW8501芯片采用TO252-5L,SOT223-5L封裝。
DW8501典型應用
﹡LED射燈、LED汽車燈、LED路燈、臺燈。
﹡RGB全彩LED驅動
﹡LCD監控、LED電視背光驅動
﹡LED燈條、LED洗墻燈、LED投光燈、LED舞臺燈
DW8501線性恒流驅動IC的優點及需要配合之應用條件
DW8501優點：
●若AC/DC開關輸出電壓與LED總Vf電壓相近，DW8501效率高達95%以上；
●電路元件極少成本低，電路走線簡單；
●每路燈條和驅動板只有一條接線，排線少組裝容易；
●DW85010 VDD耐壓41V，輸出端23V耐壓，且封裝為TO252-5L(壓差*驅動電流的功耗控制在1.5W以內，壓差近可能小功耗就小，可靠度更高)；
●DW8501 有EN pin 可做各種關斷保護措施，同時有Iset pin 可依各種溫度或光耦等元件，配合開關元件做電流的調節變化。
DW8501需要配合的使用條件：
●LED的Vf值需作篩選減少變化范圍，如3.1~3.3V,3.5~3.6V;
●AC/DC開關輸入電壓需要調整輸出，輸出電壓設定為LED最大總Vf值+0.5Vdrop(ILED=350mA),如10串3.1~3.3Vf，輸入電壓=3.3*10+0.5=33.5V,故輸入電壓調整為34V輸出。
●Vdc與VDD pin間需串接電阻限制突波電壓，EN pin 需并聯電容作緩啟動（若該P(yáng)in有PWM訊號接上則不需并聯電容）
●DW8501設計電路時必須做好散熱處理，盡可能使輸入電壓與總Vf值的壓差小，使IC工作時散熱片的溫度小于60度。

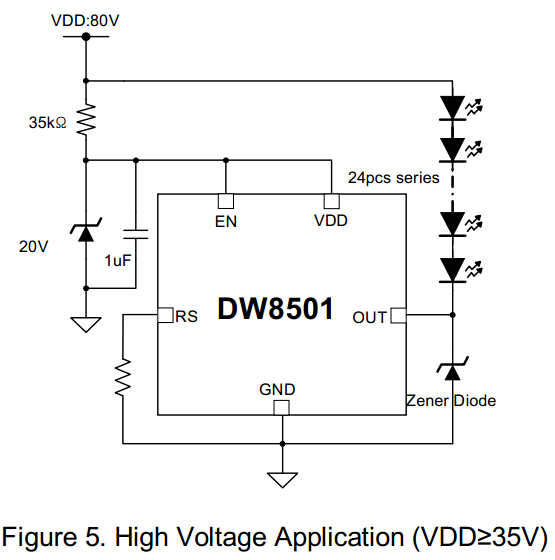

DW8501驅動芯片典型應用電路

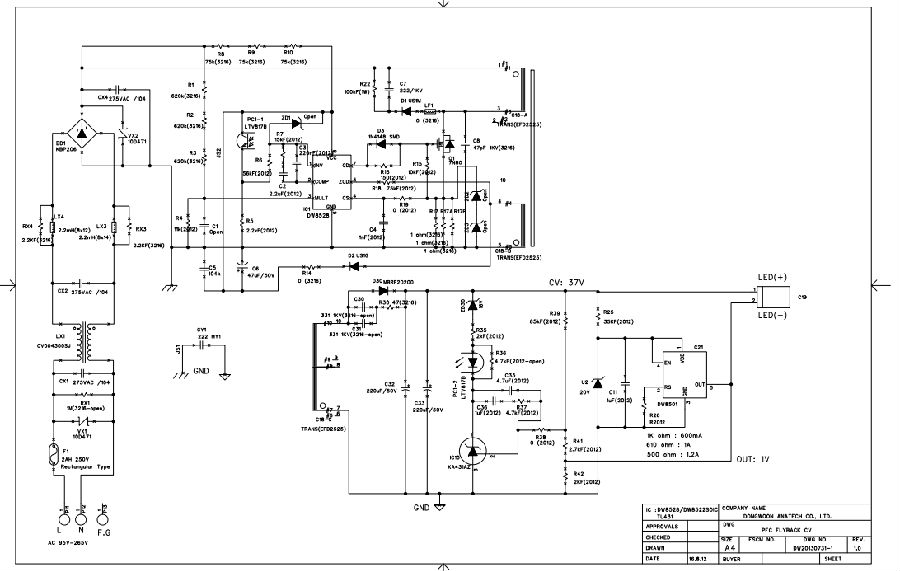

高PF無頻閃無級調光PWM應用方案參考電路（DW8528B+DW8501）：
小于60W應用的高PF無頻閃無級調光PWM可以采用DW8528B+DW8501
小于100W應用的高PF無頻閃無級調光PWM可以采用DW8528B+DW8502
