DONGWOON DW8502 2.5A大功率線性LED恒流驅動芯片|AEC-Q100車規級|車載大燈/工業燈專用|替代A711/AMC7140
DW8502核心亮點: 5~40V寬壓輸入|最大2.5A可調恒流|1V@1A低壓差|AEC-Q100車規級認證|內置熱降額保護|支持PWM調光|無EMI干擾|TO263-5L/TO220-5L大功率封裝|可直接替代A711/AMC7140/AT7316
關鍵詞:DONGWOON,韓國動運科技,DW8502, DW8502代理商, DW8502規格書, DW8502中文資料, AEC-Q100車規級驅動IC, 2.5A大功率恒流驅動, 車載大燈驅動芯片, 汽車級線性恒流IC, 工業LED驅動, 大功率洗墻燈驅動, TO263-5L車規芯片, TO220-5L大電流驅動, DW8502替代A711, DW8502替代AMC7140, DW8502替代AT7316, 車規級PWM調光驅動
產品描述:DW8502是DONGWOON韓國動運科技原廠推出、符合AEC-Q100汽車等級認證的大功率線性LED恒流驅動芯片,支持5~40V寬電壓輸入、最大2.5A可調恒流輸出,內置大電流MOS與熱降額保護,支持PWM 0~100%調光,外圍僅需單電阻設定電流,無EMI干擾,效率高達98%。專為車規級車燈、車載大功率大燈、工業照明、大功率洗墻燈場景設計,可直接PIN TO PIN替代A711、AMC7140等停產型號,車規可靠性與散熱能力更強。
DONGWOON DW8502訂購信息
| 產品型號 | 打印名稱 | 封裝方式 | 包裝類型 |
| DW8502S | DW8502 | TO263-5L | 800只/卷 |
| DW8502T | DW8502 | TO220-5L | 100只/管 |
DW8502產品應用描述
DW8502是DONGWOON韓國動運科技推出的帶PWM調光功能的低壓差線性降壓LED恒流驅動器,僅需外接一個電阻即可構成完整的LED恒流驅動電路,調節該電阻即可設定輸出電流,電流可調范圍最大達2500mA。DW8502支持瞬間開/關切換,輸出端可串聯大范圍VF變化的LED,通過外部電阻RS可調整輸出電流高達2.5A,客戶也可通過EN引腳進行PWM調光,從0%~100%精確調整LED亮度。DW8502支持串聯LED總電壓最高40V,滿足多串大功率LED的驅動需求。
DW8502內置過熱保護(熱降額功能):當芯片溫度過高時,會自動降低LED輸出電流,待溫度恢復后重新恢復設定電流,有效保護芯片與LED燈具,避免過熱損壞。DW8502靜態電流極低,典型值僅120uA,功耗更低,效率更高。DW8502支持PWM高頻調光,可通過DIM腳施加PWM信號調節LED電流,TO263-5L和TO220-5L封裝散熱能力強,適合車規與大功率場景長期工作。
DW8502產品核心優勢
● 通過AEC-Q100汽車等級認證,滿足車載嚴苛環境可靠性要求,可直接用于前裝/后裝車燈項目
● 超大電流輸出:最大2.5A可調恒流,滿足大功率LED與車載大燈需求,無需多顆芯片并聯
● 5~40V寬電壓輸入,兼容12V/24V車載系統與工業供電環境,電壓波動下恒流穩定
● 低壓差特性:1A電流下壓降僅1V,大電流工況發熱更低、效率更高,減少散熱壓力
● 車規級熱降額保護,高溫自動降流,長時間滿載運行更穩定,延長燈具使用壽命
● 支持PWM高頻調光,大功率與車規場景均無頻閃、響應快速,滿足車燈調光需求
● 單電阻設定電流,外圍電路極簡,BOM成本低,適合車規與大功率高密度PCB設計
● TO263/TO220大功率封裝,散熱能力強,滿足車規與工業場景長期可靠性要求
● 無EMI干擾,輕松通過車載電子安規與電磁兼容測試,降低認證難度
DW8502驅動特性
● DW8502輸入供應電壓與負載電壓變化持續輸出穩定電流,恒流精度±3%
● DW8502輸入電壓范圍:5V至40V寬輸入,覆蓋車載與工業常用供電
● DW8502低漏失電壓:1V@ILED=1A,大電流下仍保持低損耗
● DW8502最大2.5A可調輸出電流,滿足大功率LED模組驅動需求
● DW8502內建熱降額功能,過溫自動保護,避免燈具損壞
● DW8502具有PWM調光控制功能,調光頻率建議控制在30KHz以內,無頻閃
● DW8502通過外部電阻調節輸出電流,電路設計簡單,調試方便
● DW8502采用標準大功率封裝:TO263-5L(10.1mm×14.85mm×4.57mm)、TO220-5L(10.10mm×28.85mm×4.57mm)
● DW8502完全兼容替代A711、AMC7140等型號,無需修改PCB設計
DW8502關鍵電氣參數
| 參數項 | 典型值 | 單位 |
| 輸入電壓 | 5~40 | V |
| 輸出電流 | 0~2500 | mA |
| 低壓差 | 1.0@1000mA | V |
| 恒流精度 | ±3% | -- |
| 車規認證 | AEC-Q100 | -- |
| 熱保護閾值 | 140 | ℃ |
| 調光方式 | PWM | -- |

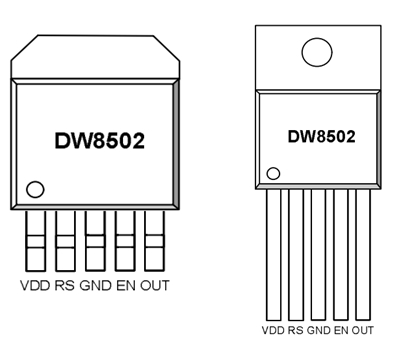

DW8502芯片引腳定義和封裝尺寸

| PIN腳位(DW8502) | DW8502引腳名稱 | DW8502引腳功能描述 |
| 1 | VDD | 電源電壓輸入,支持5~40V寬壓輸入 |
| 2 | RS | 輸出電流設定輸入,外接電阻到GND設置LED驅動電流 |
| 3 | GND | 芯片地,連接系統地 |
| 4 | EN | 輸出級啟用控制腳,高電平有效,支持PWM調光控制,調光頻率建議≤30KHz |
| 5 | OUT | LED恒流輸出腳,反向電流由外接電阻參數決定 |
| 6 | HS | 散熱器引腳,通常接地連接,增強散熱能力 |
內部電路框架圖

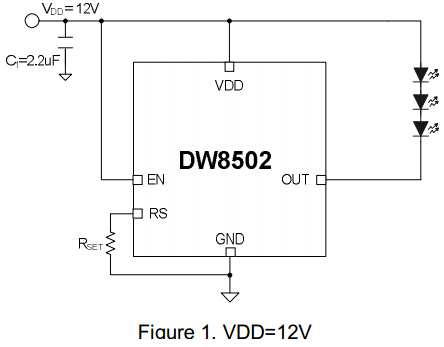

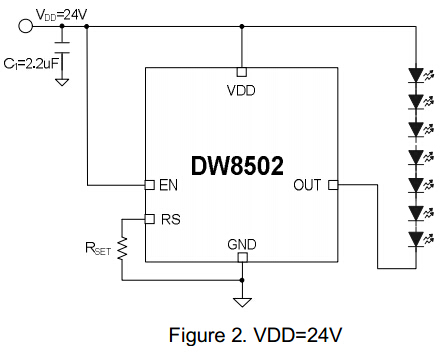

典型應用電路

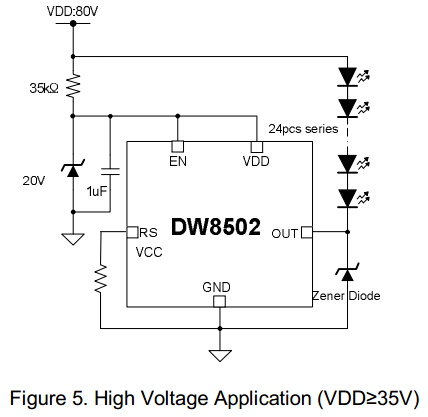

多顆DW8502并聯使用

DW8502應用場景
● AEC-Q100車規級:車載LED大燈、霧燈、日行燈、轉向燈、迎賓燈
● 無人駕駛車輛車燈、工程車燈、特種車輛照明
● 大功率LED洗墻燈、投光燈、舞臺燈、景觀照明
● 工業照明、高功率LED模組、礦燈、探照燈
● 大功率LED路燈、隧道燈、廣場燈、建筑照明
● 車規級恒流源、DC/DC大電流穩流配套方案
● 通道標志或景觀照明、RGB背光
● 穩定電流DC/DC或AC/DC、通用恒流源
兼容替換型號與優勢對比
DONGWOON韓國動運科技DW8502AEC-Q100車規級可直接PIN TO PIN替換:A711、A711PGT、A711VGT、AMC7140、AMC7140DLGT、AMC7140DLGT-A、AT7316、AT7316T
● 優勢1:具備AEC-Q100汽車等級認證,可直接用于前裝/后裝車燈項目,滿足車規可靠性要求
● 優勢2:輸出電流提升至2.5A,滿足大功率與車規大燈需求,無需多顆芯片并聯
● 優勢3:車規級大功率封裝,散熱更強、可靠性遠超普通工業級芯片
● 優勢4:DONGWOON韓國動運科技原廠穩定供貨,徹底解決停產與車規貨源短缺問題
● 優勢5:專為車規與大功率優化,PWM調光大電流下無頻閃、響應更穩定
DONGWOON韓國動運科技線性恒流解決方案推薦
| DW8501 | DW8502 | DW8505A | DW8506 | DW8506A | DW3505A |
| 輸入電壓(min/max(V)) | 5V to 40V | 5V to 40V | 5V to 40V | 6.5V to 40V | 6.5V to 40V | 5V to 40V |
| 輸出電流(mA) | ≤1.5A 可調電流 | ≤2.5A 可調電流 | ≤100mA 可調電流 | ≤100mA 可調電流 | 固定60mA | ≤300mA 可調電流 |
| 壓差 | Max.0.3V @ ILED=300mA | Max. 1V @ ILED=1A | Max. 0.1V @ ILED=60mA | Max. 0.5V @ ILED=50mA | Max. 0.6V @ ILED=60mA | Max. 0.2V @ ILED=60mA |
| 調光 | PWM | PWM | PWM | -- | -- | PWM |
| 保護功能 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 |
| 封裝尺寸 | SOT223-5L TO252-5L | TO263-5L TO220-5L | SOT23-5L | SOT23-5L | WLCSP | SOT-89-5L |
| 典型應用電路 |  |  |  |  |  |  |
