三合一調光應用方案0-10V調光/PWM調光/可控硅調光(TRIAC Dimming):可設計100瓦以內應用。
DW8528&DW8508三合一調光項目(0-10V調光/PWM調光/Triac Dimming)設計參數案例：
輸入電壓范圍: 90Vac-132Vac
輸入開關頻率: 60Hz
輸出負載電壓:42V-46V(15PCS 3W 串聯)
輸出電流:700mA
三合一調光應用: 0-10V/PWM調光/TRIAC Dimming
DW8528&DW8508三合一調光項目(0-10V調光/PWM調光/Triac Dimming)應用說明：
1、整體方案采用副邊控制單級PFC結構，實現高可靠，高性能控制；
2、臨界導通模式DW8528單級PFC控制實現方案高效率，高功率因素，低THD等需求,兼容控硅調光器連接輸入，實現平滑無閃爍的LED調光控制；
3、副邊采用DW8508多功能集成運放實現簡單化多模式調光：
a、DW8508采用SOP-8封裝集成PWM、線性調光接口，簡化電路結構，極簡化電路組成器件；
b、DW8508集成5V基準輸出，可給于數字控制模塊穩定電壓供應；
c、DW8508集成過溫保護，當觸發過溫保護，電流基準電壓將減少2/3，使輸出電流降低至正常電流的1/3，溫度降低到恢復閾值后基準復位，恢復原工作狀態；
d、當最低亮度調光控制時，DW8508內置ON/OFF控制5%電位的遲滯措施，避免調光信號在臨界點處出現閃爍；具體體現為：當調光控制信號降低至10%時，將觸發電壓運放基準減半，控制輸出電壓減半，以達到LED完全關斷效果，觸發關斷信號后只有當調光控制信號上升至15%時，才會觸發電壓運放基準恢復，恢復原工作狀態。

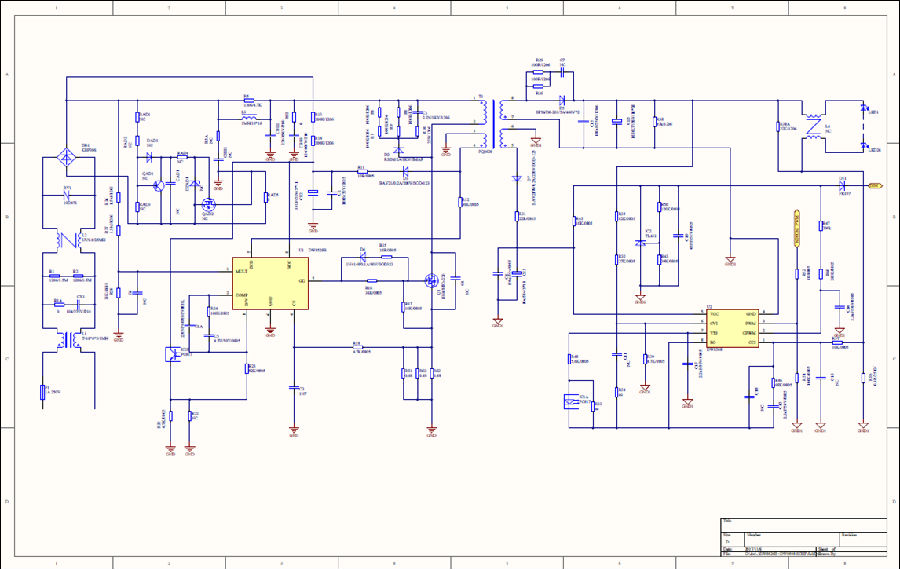

DW8528&DW8508三合一調光項目(0-10V調光/PWM調光/Triac Dimming)應用電路：

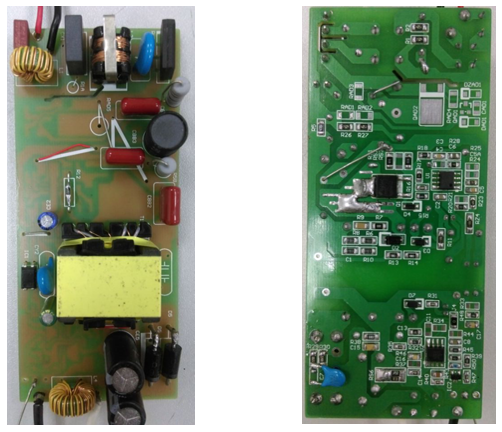

DW8528&DW8508三合一調光項目應用方案實物模塊：

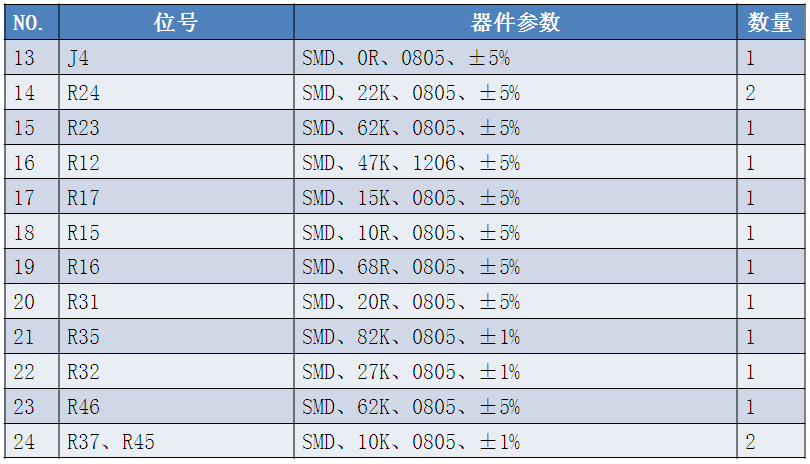

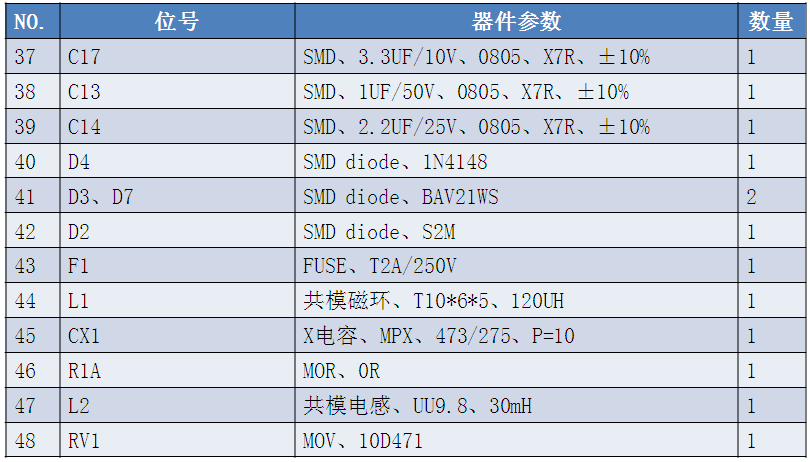

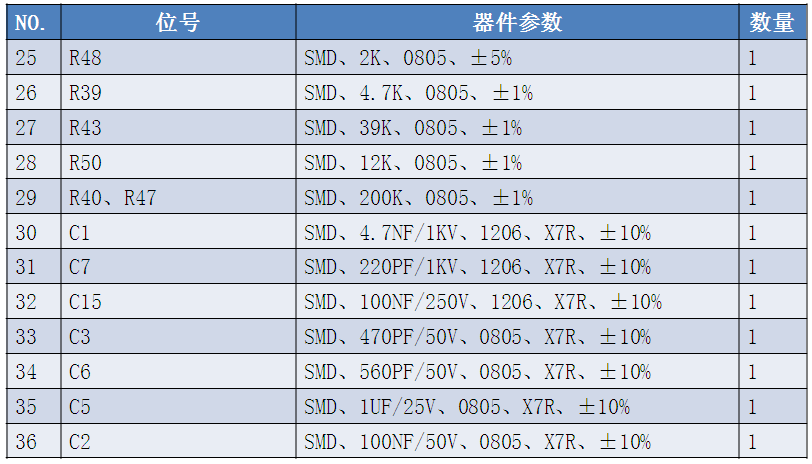

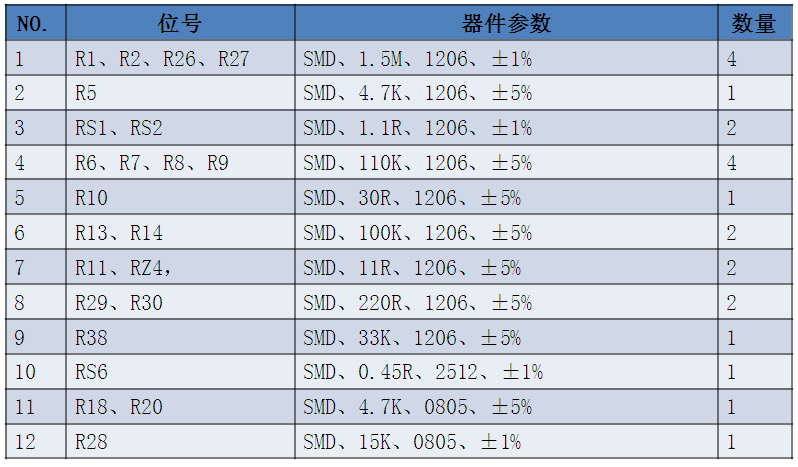

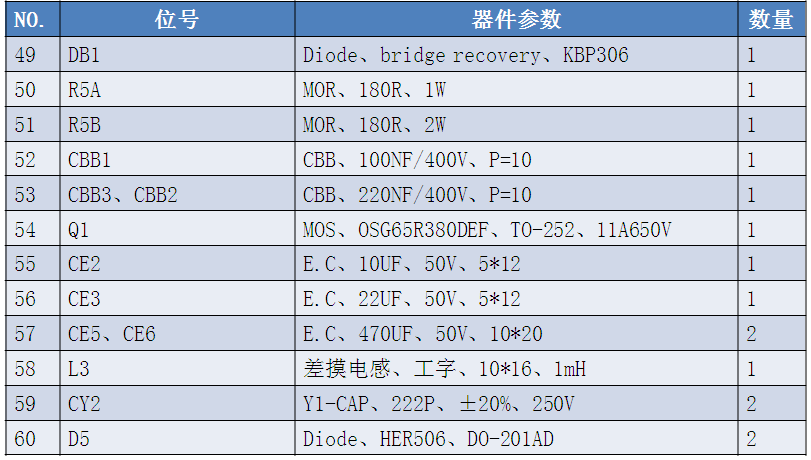

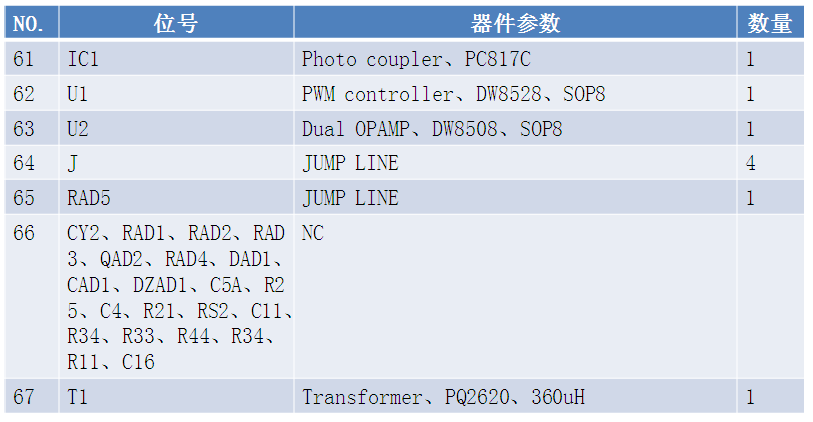

DW8528&DW8508三合一調光項目應用方案物料構成清單：

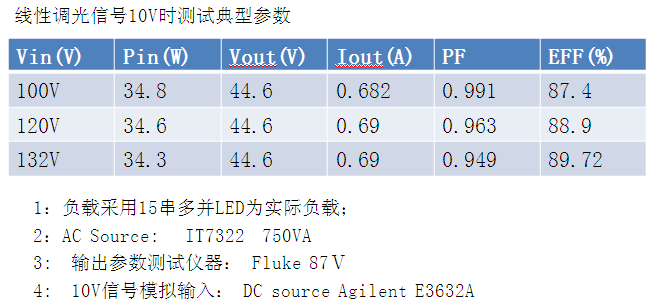

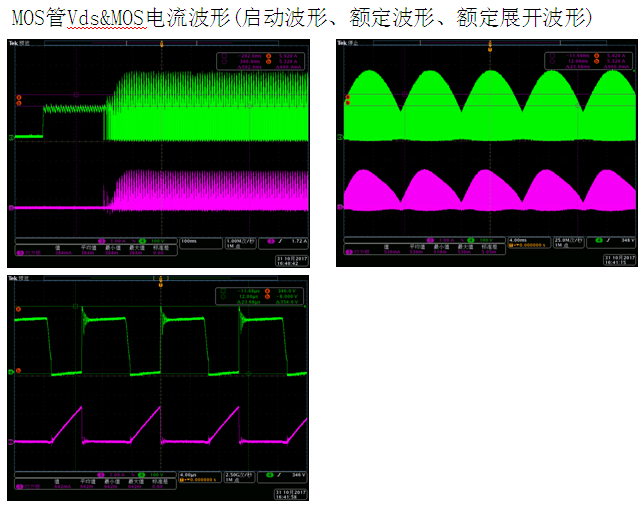

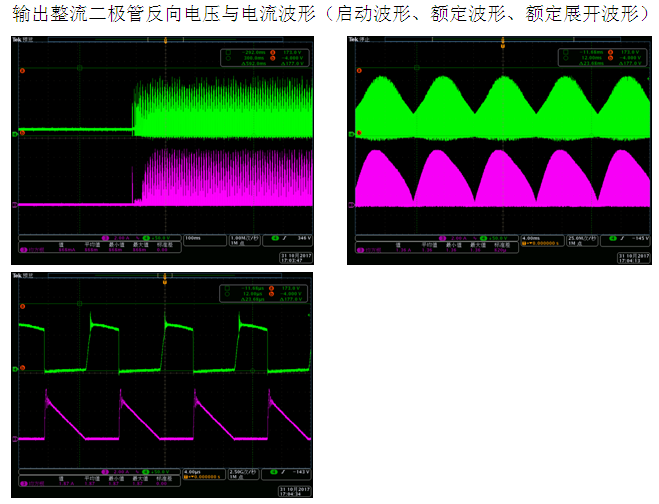

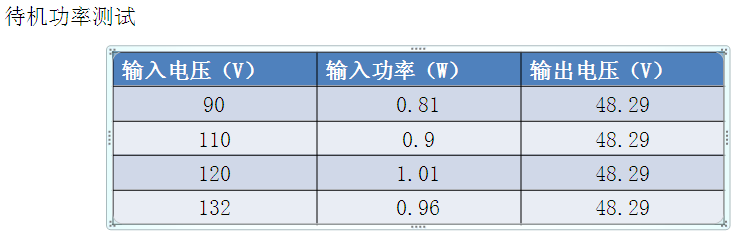

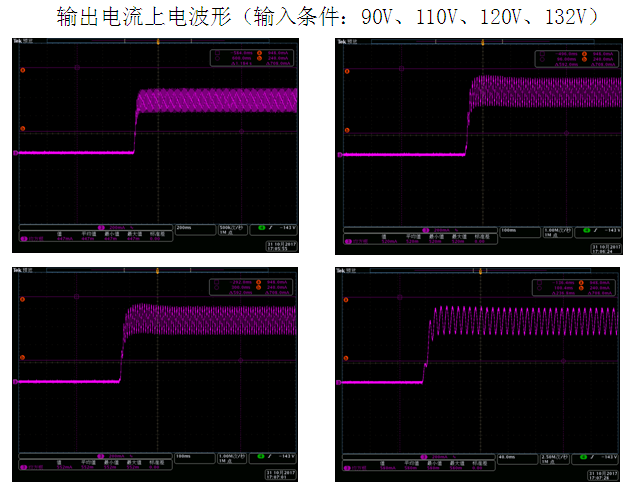

DW8528&DW8508三合一調光項目應用方案額定條件電氣性能測試:
DW8528&DW8508三合一調光應用0-10V調光電氣性能測試
DW8528&DW8508三合一調光應用0-10V/PWM調光信號與輸出電流關系:

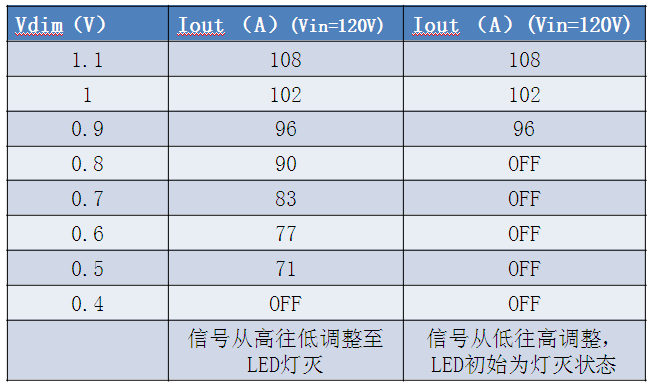

DW8528&DW8508三合一調光應用0-10V/PWM調光信號與輸出電流關系（低控制信號特色控制）:

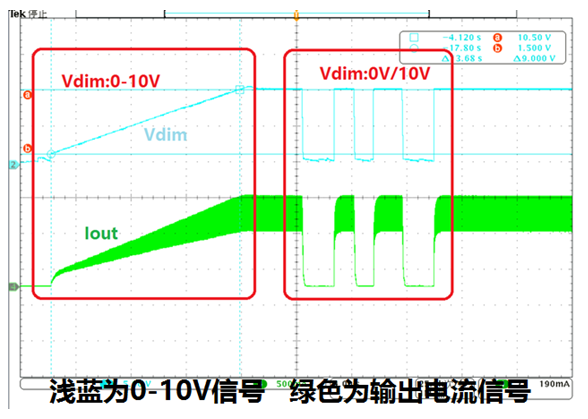

DW8528&DW8508三合一調光應用0-10V調光信號與輸出電流波形，Vin:120Vac 60Hz

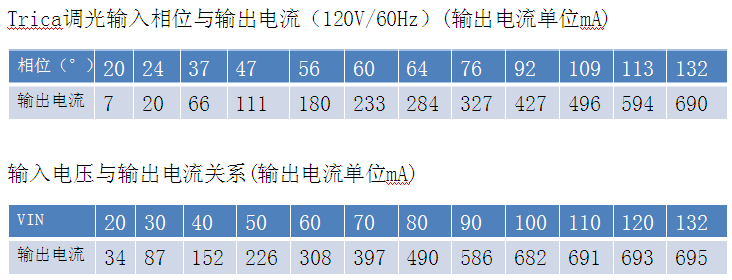

DW8528&DW8508三合一調光應用TRIAC Dimming調光電氣性能測試

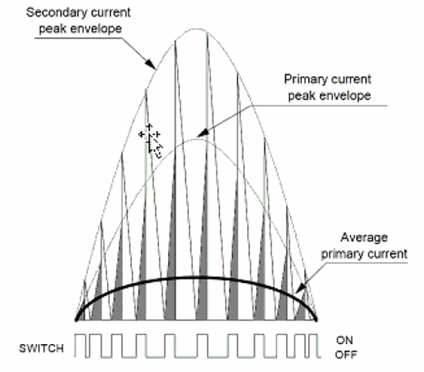

單級PFC工作狀態說明：
由于輸入電壓和電流同相位，則體系統的導通時間再統一狀態下保持不變，他的大小僅隨輸入電壓輸出電壓以及輸出電流改變而調整。由于反激拓撲結構所決定，相位在90度時原邊峰值達到最大，則臨界模式下對應的關斷時間最長，工作頻率最低。由于方案需要達到功率因素校正的目的，所以需要保證輸入電流的正弦波形系統的帶寬控制在20Hz以內。
DW8528&DW8508三合一調光應用單級PFC變壓器設計
由于方案應用為臨界導通模式，所以在變壓磁芯尺寸選擇上一般可參照固定頻率模式反激結構磁芯大小的1.3-1.5倍選取。為了避免方案在運行中出現吱吱聲的異音發出，需要將工作頻率確保其處于可聽頻率范圍以外。通常在實際應用中，為了兼顧變壓器尺寸以及頻率余量，我們可選擇最低工作頻率30K-40K之間。
當輸入電壓為90Vac,相位90度時，頻率最低：
其中原邊電流峰值公式計算：
變壓器匝比可通過以下公式計算：

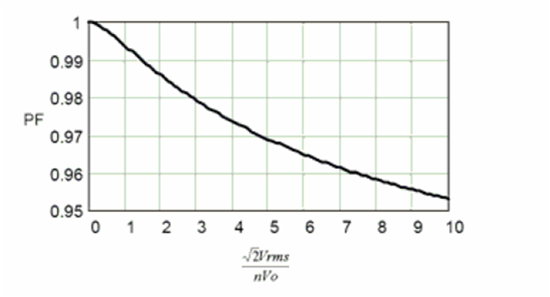

匝比n的取值一般根據所選擇的MOS以及刺激整流二極管的耐壓來確定，另外可參考最小供電電壓峰值與反射電壓之比與PF的對應關系，n的增加對功率因素會有很大的幫助。
PF值提高的要點
適當減小輸入端的濾波電容容量，方案的PF校正值會隨輸入電壓的升高與濾波電容的增加而降低，因為輸入電壓的升高與濾波電容的增加都會導致輸入電流跟隨輸入電壓波形的程度發生變化。
由于方案需要功率因素校正，即修正輸入電流跟隨輸入電壓的相位角度，保證輸入電流波形與輸入電壓波形一致， 所在電路補償環路的設計上一定要補償比較深，即補償更小的帶寬。當補償加深以后會犧牲整體電路的控制響應速度，同時會致使輸出電壓以及輸出電流紋波大等等問題。
適當增加變壓器匝比，通過算則高耐壓的MOS可盡可能的取得更高的PF值，在選擇較大的匝比值時，需要推算方案最大占空比值，必須控制最大占空比小于0.5.

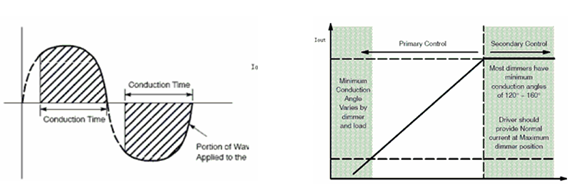

DW8528&DW8508三合一調光應用可控硅調光方式說明：
方案在可控硅調光應用時，COMP引腳的電壓會上升到其限壓上線，反饋開環的情況下輸入電流最大值被固定，由此其輸出功率的大小有輸入的電壓所決定，其輸出電流會跟隨輸入電壓的線性而變壓，由此可知方案此時工作于原邊控制的范疇。
當輸出電流上升至副邊檢測控制點時，副邊電路經檢測補償后通過光耦反饋信號至原邊，控制電壓檢測腳電位，經補償后與乘法器端電壓相乘后與電流檢測到的對比從而達到控制的目的，由此可知此時方案工作于副邊控制范疇。

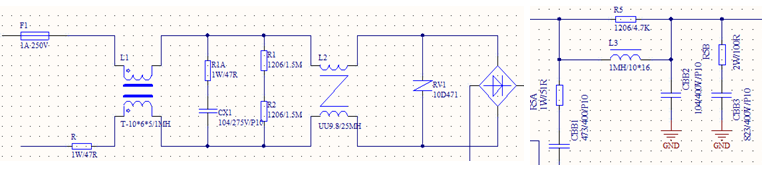

輸入濾波：
保險絲F1主要為后端電路提供短路過流等電流需求超限故障提供保護之用；壓敏電阻RV1提供輸入浪涌期間限制最高電壓之用。防止浪涌電壓對后級應力功率器件造成損壞。L1、CX1、L2組成EMI抑制網絡，主要抑制由開關轉換過程中產生的共模傳導干擾信號進入電網，造成污染。CBB1、CBB2、CBB3、L3組成π型濾波電路，主要抑制開關轉換過程中產生的差摸干擾信號。
DW8528&DW8508三合一調光總體電路應用：
DW8528B是一款應用于隔離AC-DC開關電源的主動臨界模式功率因素校正控制器。為LED照明的隔離電源方案提供一個優化的方案
副邊采用DW8508多功能集成運放實現簡單化多模式調光
