DW8501線性恒流驅動芯片｜DONGWOON韓國動運原廠｜汽車燈/舞臺燈專用｜替代AMC7140
中國大陸常用搜索詞： 線性恒流驅動IC、車用LED驅動芯片、PWM調光、TO252-5L線性恒流、替代AMC7140、DW8501代理商、線性恒流驅動器、DW8501規格書
DW8501核心亮點： 5~40V寬壓輸入｜最大1.5A可調恒流｜低壓差0.3V@300mA｜內置熱降額保護｜支持PWM調光｜無EMI干擾｜可PIN TO PIN替代AMC7140｜SOT223-5L/TO252-5L雙封裝可選
關鍵詞：DW8501, DW8501-TOJCCT, DW8501-SOJHHT, DONGWOON韓國動運DW8501, DW8501代理商, DW8501規格書, DW8501中文資料, DW8501 TO252-5L, DW8501 SOT223-5L, 線性恒流驅動IC, PWM調光LED驅動, 汽車燈驅動芯片, 洗墻燈驅動IC, AMC7140替代, AT7316兼容, 車燈恒流驅動, LED舞臺燈驅動芯片
產品描述：DW8501包含DW8501-TOJCCT(TO252-5L)、DW8501-SOJHHT(SOT223-5L)兩種封裝，是韓國DONGWOON原廠推出的5~40V寬電壓輸入、最大1.5A可調輸出低壓差線性LED恒流驅動器，內置MOS與熱降額保護，支持PWM 0~100%調光，外圍僅需一個電阻即可工作，無EMI、效率最高97%，專為汽車燈、舞臺燈、洗墻燈、LED燈條等場景設計，可直接PIN TO PIN替代AMC7140、AT7316等停產型號。
DW8501封裝型號：DW8501-TOJCCT(TO252-5L)、DW8501-SOJHHT(SOT223-5L)
DONGWOON品牌-DW8501訂購信息
DW8501訂購信息表 / 封裝與包裝規格
| 產品型號 | 打印名稱 | 封裝方式 | 包裝類型 |
| DW8501-TOJCCT | DW8501 | TO252-5L | 2500只/卷 |
| DW8501-SOJHHT | DW8501 | SOT223-5L | 2500只/卷 |
DW8501產品核心優勢
● DW8501寬電壓輸入5V~40V，覆蓋12V/24V/36V車燈與照明系統
● DW8501最大1.5A可調恒流輸出，電流精度±3%
● DW8501低壓差設計，1A電流下壓降僅0.3V，發熱更低、效率更高
● DW8501內置熱降額保護，過熱自動降流，芯片與燈珠更安全
● DW8501支持PWM高頻調光，無頻閃、響應快
● DW8501外圍極簡，單電阻設定電流，BOM成本低、易量產
● DW8501無EMI干擾，輕松通過車載與照明安規測試
DW8501關鍵電氣參數
| 參數項 | 典型值 | 單位 |
| 輸入電壓 | 5~40 | V |
| 輸出電流 | 0~1500 | mA |
| 低壓差 | 0.3@300mA | V |
| 恒流精度 | ±3% | -- |
| 熱保護閾值 | 140 | ℃ |
| 調光方式 | PWM | -- |

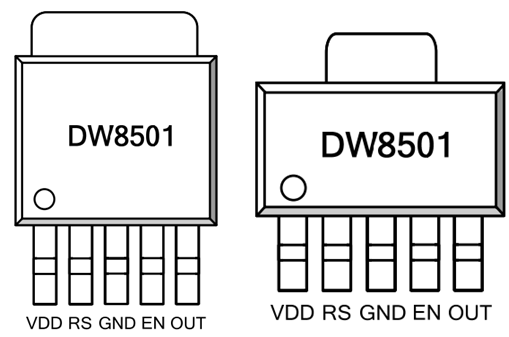

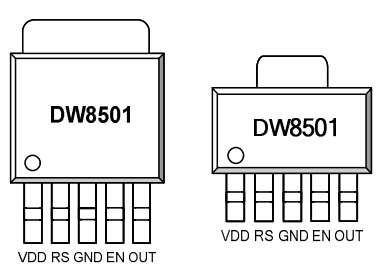

DW8501芯片引腳定義
| DW8501 PIN腳位 | DW8501 引腳名稱 | 功能描述 |
| 1 | VDD | 電源電壓輸入 |
| 2 | RS | 輸出電流設定，外接電阻到GND |
| 3 | GND | 地 |
| 4 | EN | 使能與PWM調光，高電位有效 |
| 5 | OUT | LED恒流輸出 |
| 6 | HS | 散熱端，通常接地 |
韓國DONGWOON DW8501內部電路框架圖

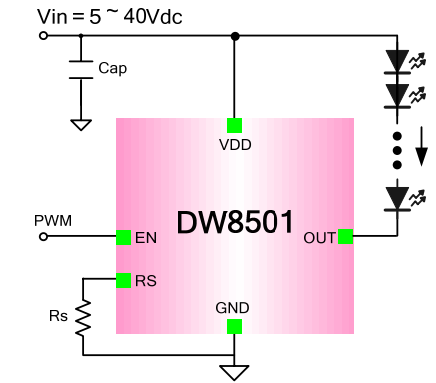

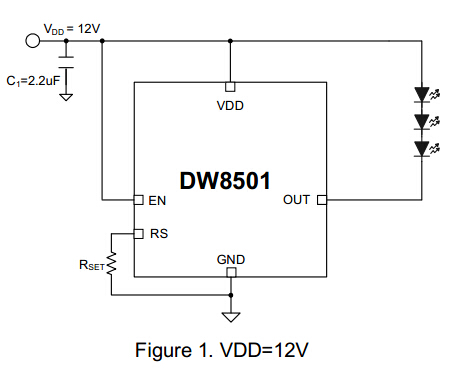

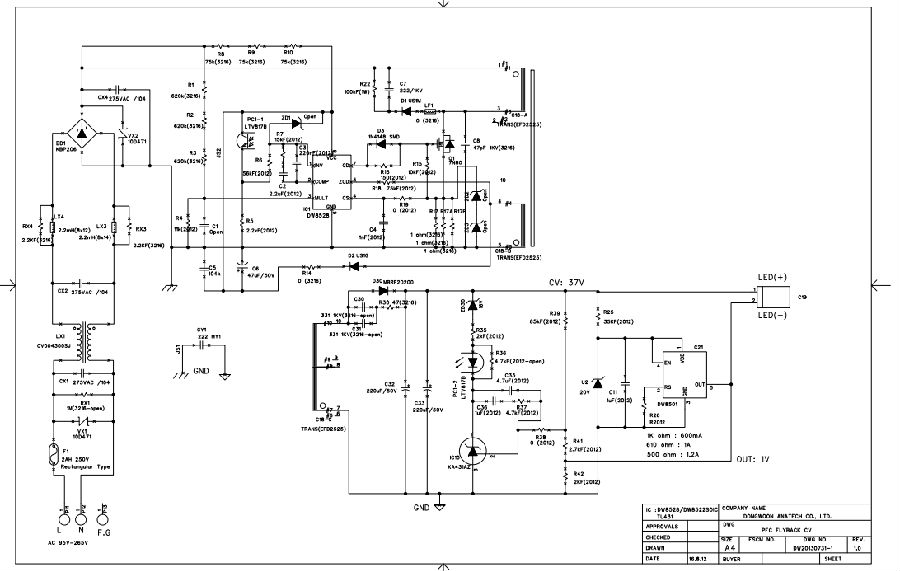

DW8501典型應用電路
DW8501應用場景
● 汽車大燈、霧燈、轉向燈、LOGO燈、迎賓燈
● LED洗墻燈、舞臺燈、投光燈、線條燈
● LED燈條、廣告燈箱、發光模組、平板燈
● 手電筒、臺燈、礦燈、植物生長燈
● 無人駕駛車燈、車載內飾燈
● 通用恒流源、DC/DC穩流配套
DONGWOON線性恒流解決方案推薦
| DW8501 | DW8502 | DW8505A | DW8506 | DW8506A | DW3505A |
| 輸入電壓(V) | 5~40V | 5~40V | 5~40V | 6.5~40V | 6.5~40V | 5~40V |
| 輸出電流 | ≤1.5A可調 | ≤2.5A可調 | ≤100mA可調 | ≤100mA可調 | 固定60mA | ≤300mA可調 |
| 壓差 | 0.3V@300mA | 1V@1A | 0.1V@60mA | 0.5V@50mA | 0.6V@60mA | 0.2V@60mA |
| 調光 | PWM | PWM | PWM | — | — | PWM |
| 保護 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 |
| 封裝 | SOT223-5L
TO252-5L | TO263-5L
TO220-5L | SOT23-5L | SOT23-5L | WLCSP | SOT-89-5L |
| 典型電路 |  |  |  |  |  |  |
DW8501兼容替換型號與優勢對比
DW8501可直接PIN TO PIN替換以下型號：AMC7140、AMC7140DLGT、AMC7140DLGT-A、AT7316、AT7316T、DD311、SM1506、NU511
● 優勢1：電壓更寬，支持5~40V，原車方案不用改板
● 優勢2：壓差更低，發熱更小，效率更高
● 優勢3：內置熱降額，同類產品大多無溫控
● 優勢4：原廠穩定供貨，不再受停產影響
● 優勢5：支持PWM調光，無頻閃，更適合車載與照明
