Relmon Primary Agent Σ-Δ ADC Sigma-Delta Analog-to-Digital Converter MS5148T

Model：: MS5148T

Brand：: Relmon

Batch No：: MS5146T/TSSOP16，MS5147T/TSSOP20，MS5148T/TSSOP28

Desc：: 24 bit Sigma-Delta(Σ-Δ)ADC analog-to-digital converter, MS5147T/MS5148T fully pin to pin compatible with TI's ADS1247/ADS1248

Stock：: 0 只

PDF：: 下載數據手冊 Download PDF

Enquiry Quantity：

Product Name :	適合高精度、低成本測量應用的 24bit 模數轉換器,24bit Σ-Δ ADC,
Type model :	MS5146T,MS5147T,MS5148T,
Architecture :	2kSPS、24bit Σ-Δ ADC,
Resolution :	24bit，24位Σ-Δ ADC,
Sample Rate :	2KSPS(Max)，每秒采樣2000次，數據輸出速率2000 samples per second(SPS),
Input configuration :	MS5148T 支持四路差分輸入， MS5147T支持兩路差分輸入，MS5146T支持單路差分輸入，
Interface :	兼容SPI接口的ADC,
Vcc span :	2.7V~5.25V±2.5V,
Vcc span Icc :	0.23mA工作電壓的ADC,
Package :	MS5146T采用TSSOP16封裝，MS5147T采用TSSOP20 封裝，MS5148T 采用 TSSOP28 封裝
Description :	低噪聲、低功耗、24bit、2kSPS Σ-ΔADC
Typical applications :	衡器應力檢測,溫度檢測,氣體分析和血液分析,工業過程控制和儀器儀表
Pin to pin Replacement Models :	MS5147T/MS5148T完全pin對pin兼容TI品牌的ADS1247/ADS1248
Operating temperature :	-40°C 到 125°C
Brand :	Relmon,瑞盟科技，RM,瑞盟,ruimeng technology,
Product keywords :	2KSPS，24位,24bit Σ-Δ ADC,西格瑪-德爾塔ADC,模數轉換器，24 bit,analog-to-digital converter,ruimeng technology,Sigma Delta ADC,ADS1247,ADS1248
Special class :	工規級,Industrial grade,
Digital supply (min) (V) :	-0.3,
Digital supply (max) (V) :	7.0,
Analog supply (min) (V) :	-0.3,
Analog supply voltage (max) (V) :	7.0
Power consumption (typ) (mW) :	1.4 mW,Typical power consumption

添加到比較列表

MS5146T/5147T/5148T/5148N_Specification_En.pdf

RELMON-Ruimeng technology 2kSPS、24bit Σ-Δ ADC MS5146T/5147T/5148T/5148N ordering information

Product model	Marking	Package	Packaging type
MS5146T	MS5146T	TSSOP16	3000PCS/Roll,3000PCS/Box
MS5147T	MS5147T	TSSOP20	3000PCS/Roll,3000PCS/Box
MS5148T	MS5148T	TSSOP28	3000PCS/Roll,3000PCS/Box

Application Description of RELMON-Ruimeng technology ,2kSPS、24bit Σ-Δ ADC MS5146T/5147T/5148T：

The MS5146T/MS5147T/MS5148T is a 24bit ADCand is suitable for high-precision and low-cost measurement application. It integrates low-noise programmable gain amplifier, high-precision ADC and internal oscillator. The MS5147T and MS5148Tintegrate low temperature drift reference and dualmatched programmable current source. The MS5148T supports four differential inputs. The MS5147T supports two differential inputs. The MS5146T supports single differential input. In addition, the MS514XT series also integrate sensor detection Burnout current source and bias voltage generator

The MS5146T is available in TSSOP16 package. The MS5147T is available in TSSOP20 package. The MS5148T is available in TSSOP28 package.

APPLICATIONS of RELMON-Ruimeng technology-2kSPS、24bit Σ-Δ ADC MS5146T/5147T/5148T:

● Stress Detection

● Temperature Detection

● Gas Analysis and Blood Analysis

● Industrial Process Control and Instrumentation

RELMON瑞盟品牌-2kSPS、24bit Σ-Δ ADC MS5146T/5147T/5148T產品特性：

● 可編程轉換速率：最高 2kSPS

● 集成輸入多路選擇器

● PGA 噪聲：70nV(RMS)@PGA=128

● 集成雙路匹配可編程電流源

● 集成低溫漂 2.048V 電壓基準

● 集成內部溫度傳感器

● 集成電源檢測電路和 VREF 檢測電路

● 集成自校準和系統校準

● 兼容 SPI 接口

● 集成 50Hz/60Hz 限波濾波（轉換率為 20SPS）

● 模擬電源電壓：

單電源：2.7V 到 5.25V

雙電源：±2.5V

● 工作溫度范圍：-40°C~125°C

RELMON瑞盟品牌-2kSPS、24bit Σ-Δ ADC MS5146T/5147T/5148T/5048N芯片引腳定義和封裝尺寸：

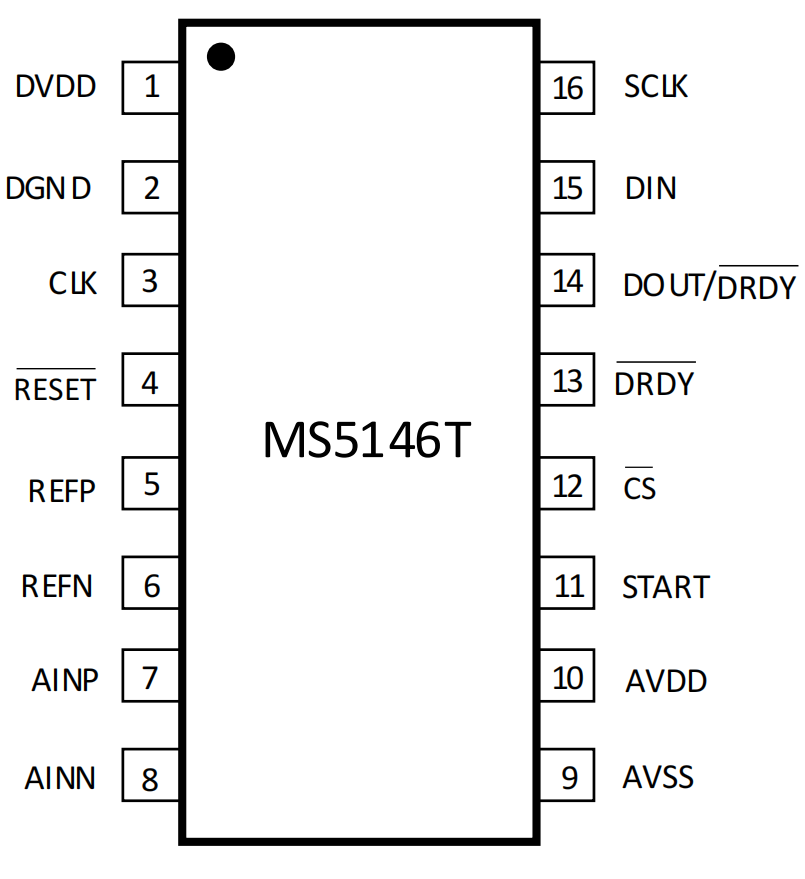

MS5146T管腳定義，Σ-Δ ADC，24Bit ADC

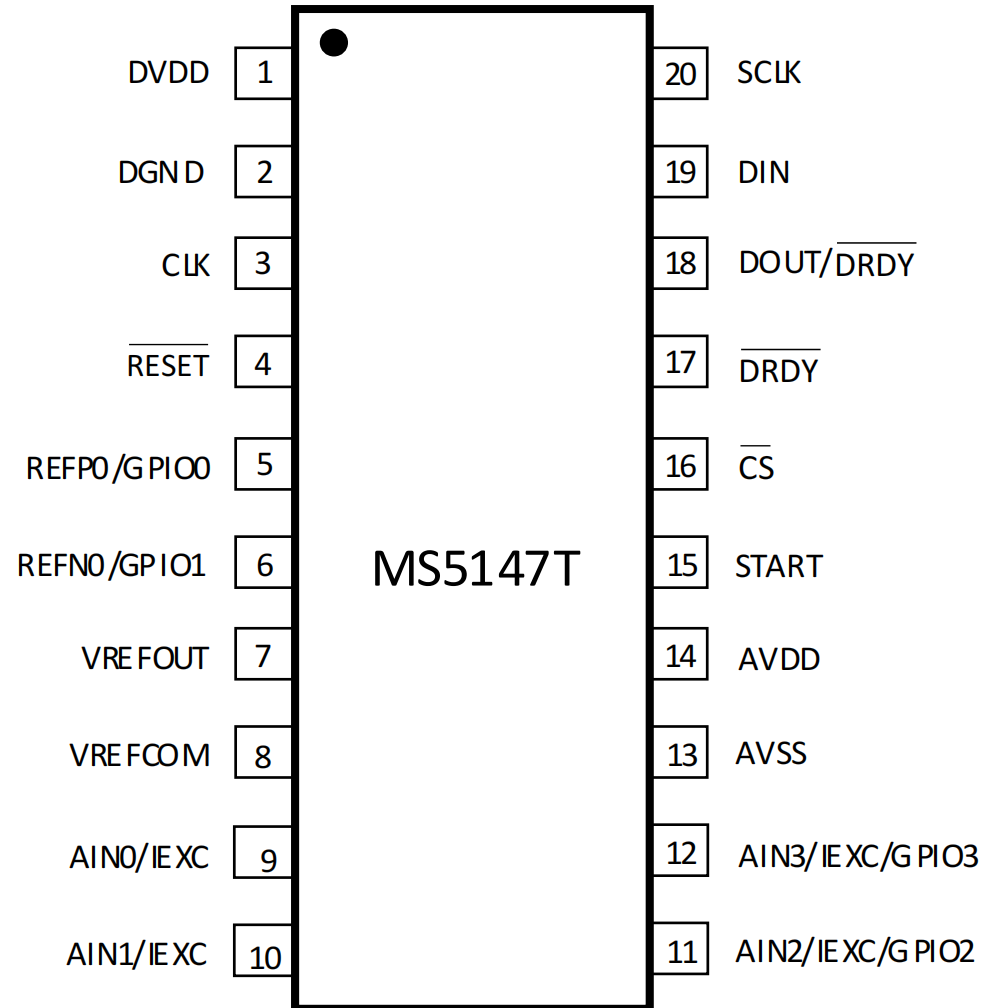

Σ-Δ ADC，MS5147T,ADS1247,24bit ADC

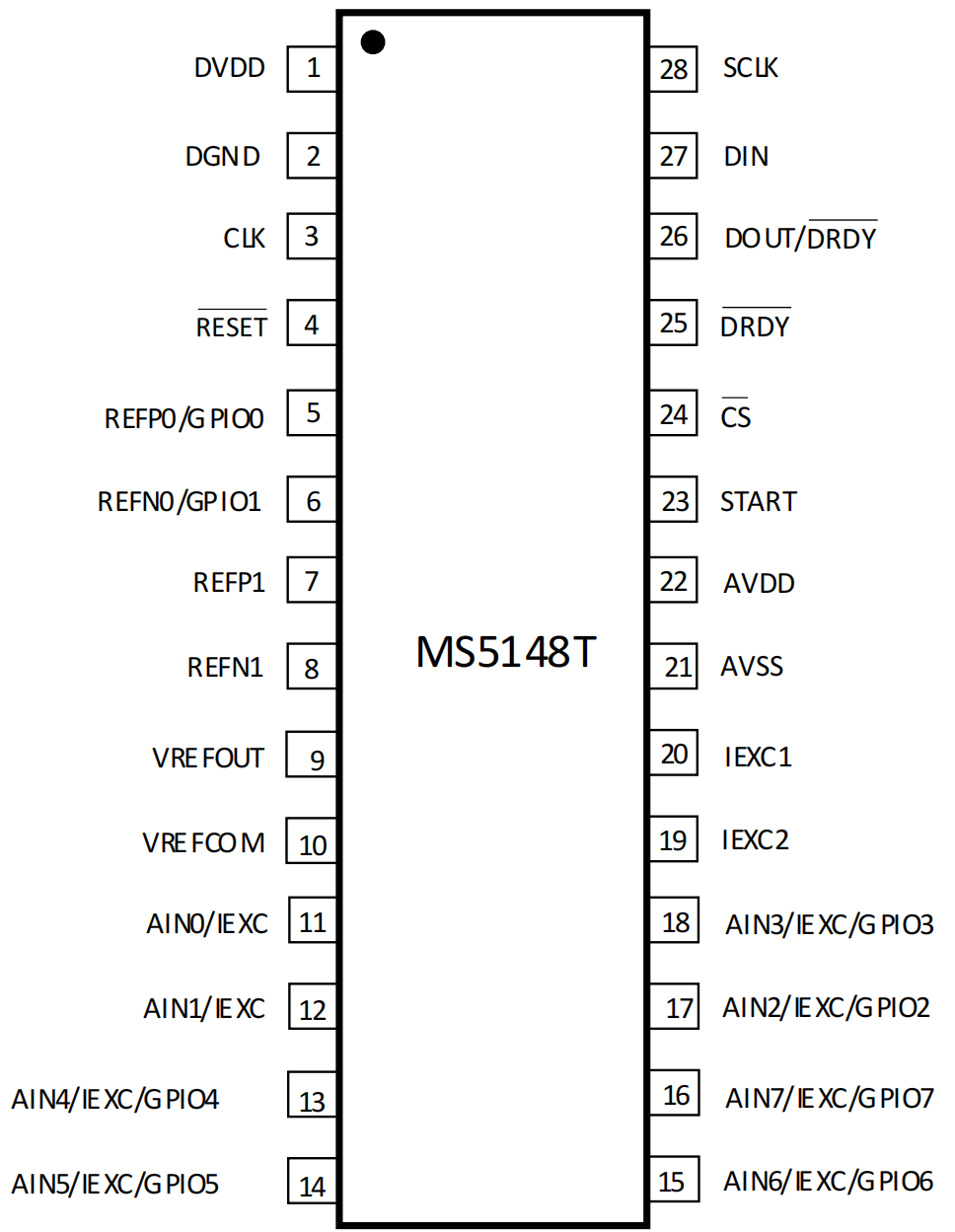

Σ-Δ ADC，MS5148T,ADS1247,24bit ADC

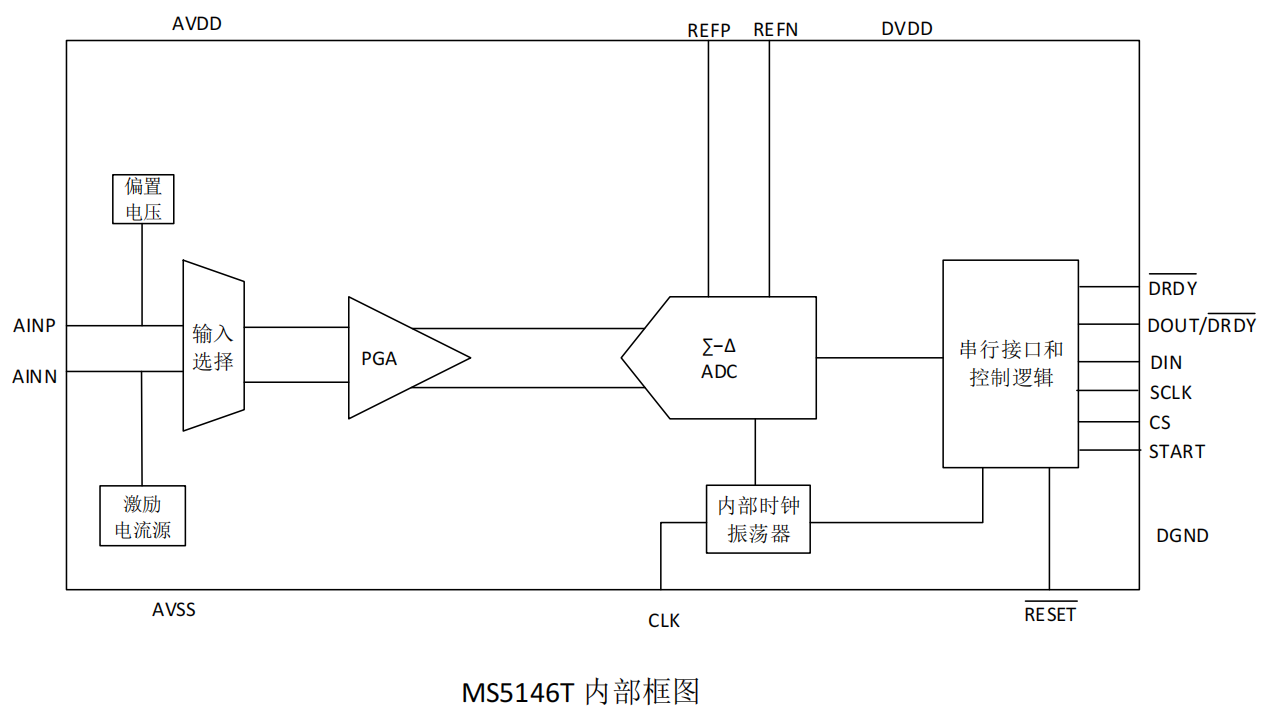

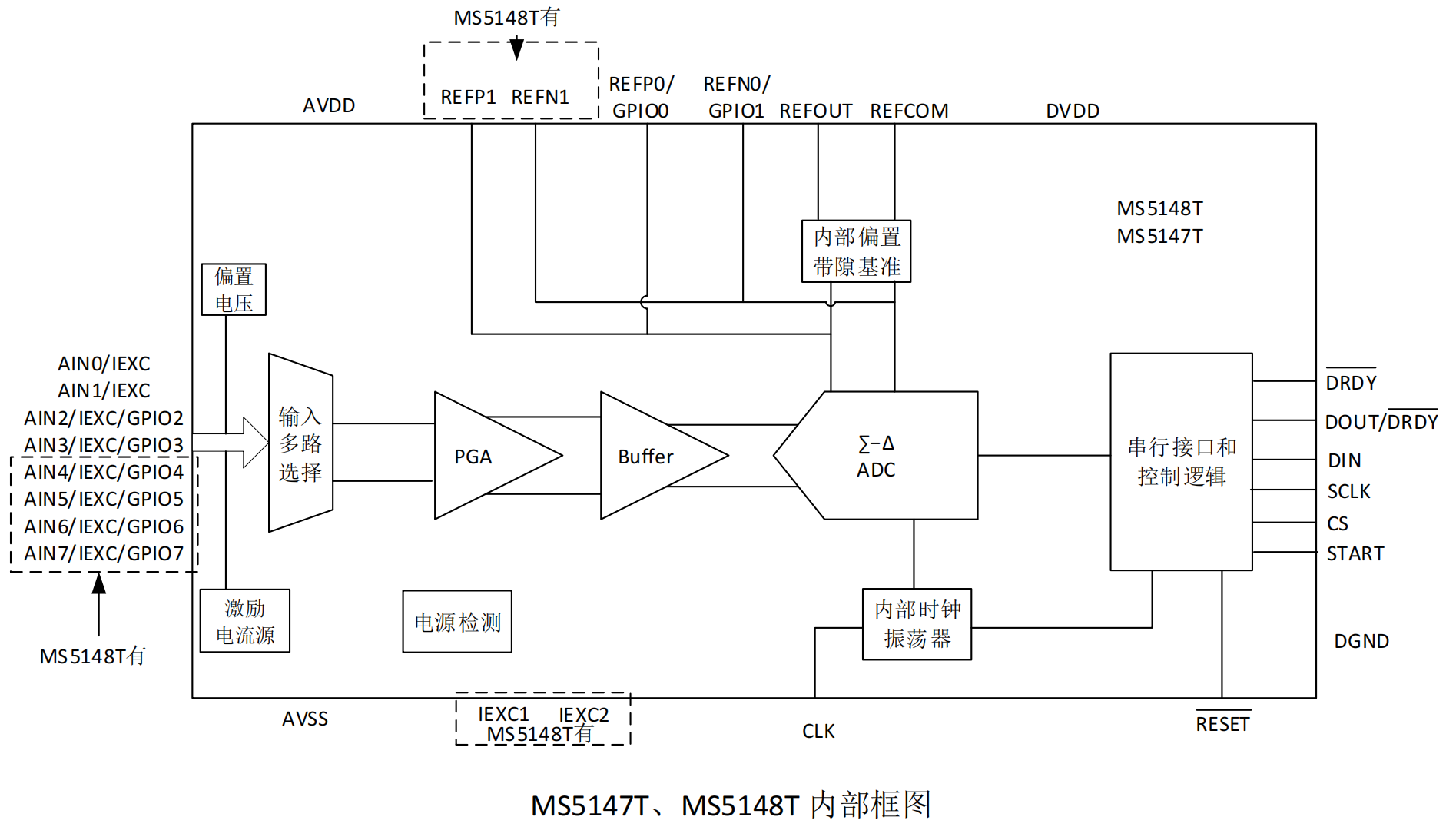

RELMON瑞盟品牌-2kSPS、24bit Σ-Δ ADC MS5146T/5147T/5148T芯片內部框圖

偏置電壓，輸入多路選擇，PGA，Buffer，16bit Σ-Δ ADC,內部偏置帶隙基準，內部時鐘振蕩器，電源檢測，串行接口，控制邏輯,MS5147T,MS5148T內部框圖,MS5147T/MS5148T完全pin對pin兼容ADS1247/ADS1248,MS5147T pin to pin ADS1247,MS5148T pin to pin ADS1248,

RELMON瑞盟品牌-2kSPS、24bit Σ-Δ ADC MS5148T芯片典型應用電路圖（下圖是 MS5148T 用作熱電偶測量應用的示意圖）

RELMON瑞盟品牌-2kSPS、24bit Σ-Δ ADC功能描述

概述

MS5146T/MS5147T/MS5148T 是高集成度的 24bit 模數轉換器，集成了低噪聲、高輸入阻抗可編程增益放大器、輸入多路選擇器、低溫漂基準、∑-Δ ADC、內部振蕩器和 SPI 接口。

模擬輸入通道

模數轉換器的輸入通過片上多路選擇器和 PGA 輸入到內部調制器。MS5146T 有一對差分輸入端口；MS5147T 可通過寄存器 MUX0，配置成兩路差分輸入；MS5148T 可通過寄存器 MUX0 配置成 4 路差分輸入。此外，輸入端口可以配置連接到內部激勵電路產生器或偏置電壓產生器。通過輸入多路選擇器也可檢測溫度、AVDD、DVDD 和外部基準信號。輸入端口也可配置成通用 GPIO 端口。

低噪聲PGA

MS5146T/MS5147T/MS5148T 內部集成一個低漂移、低噪聲、高輸入阻抗的可編程放大器。通過寄存器 SYS0，增益設置成 1、2、4、8、16、32、64、128。PGA 由兩個斬波穩定放大器和電阻反饋組成，PGA 的輸入通過一個防電磁干擾濾波器，示意圖如下：

增益設置和滿幅輸入范圍關系如下：FSR=±V_REF/GAIN

共模輸入范圍如下：V_AVSS+0.1V+0.5×GAIN×V_IN(max)≤V_CM≤V_AVDD-0.1V-0.5×GAIN×V_IN (max)

時鐘源

MS5146T/MS5147T/MS5148T 可使用外部時鐘或內部時鐘。在上電或復位前，把 CLK 腳接GND，可激活內部時鐘。CLK 腳在任何時候接外部時鐘源，都會關閉內部時鐘，此時器件會一直工作在外部時鐘模式，此種情況下，只有重新上電或復位，器件才會更改時鐘工作模式。

調制器

芯片內部集成了 3 階調制器，輸出 PCM 碼流到數字濾波器，調制器的時鐘速率設置如下：

轉換速率(SPS)	調制器采樣速率(kHz)	fclk/fmod
5、10、20	32	128
40、80、160	128	32
320、640、1000	256	16
2000	512	8

數字濾波器

芯片內部集成一個可編程的 FIR 數字濾波器，下表顯示在 4.096MHz 外部時鐘下的濾波特性。

內部參考電壓

芯片內部集成了一個 2.048V 低溫漂電壓基準，電壓基準輸出 VREFOUT 和 VREFCOM 端需接2.2μF~47μF 電容，較大電容噪聲濾波效果較好，但是基準啟動時間也較大。出于穩定性考慮，VREFCOM 需要有小于 10Ω 的 AC 通路到 AVSS。下圖列出基準啟動時間和外圍電容關系。

內部參考電壓，電壓基準輸出，電容噪聲濾波效果，基準啟動時間，外圍電容

激勵電流輸出

對于RTD 應用，MS5147T、MS5148T內部集成了兩路匹配的激勵電流源(IDACs)。對于三線 RTD 應用，匹配電流源可以消除線電阻誤差影響，輸出電流源可以配置為 50μA、100μA、250μA、500μA、750μA、1000μA、1500μA。

傳感器檢測

通過內部寄存器可以配置 Burnout 電流（0.5μA、2μA、10μA）來檢測外接傳感器的失效，當傳感器處于斷路狀態，內部 Burnout 電流源把正輸入端拉到 AVDD，負輸入端拉到 AVSS，導致滿幅轉換輸出，這樣會指示傳感器過載或沒有參考電壓，而接近 0V 的轉換輸出指示可能是傳感器短路。

偏置電壓產生器

對于無偏置的熱電偶應用，芯片內部集成了偏置電壓產生器，電壓為模擬電源電壓的中間電平。對于不同電容的傳感器，偏置電壓建立時間不同，如下表所示。當偏置電壓應用于多個通道時，可導致應用的通道內部短路，所以必須限制流過器件的電流。

數字通用

IO通過寄存器可以控制模擬輸入復用端口的屬性，可配置成模擬輸入或 GPIO，寄存器 IOCFG 控制是否作為數字 IO，寄存器 IODIR 控制數字端口的輸入輸出特性，IODAT 控制數字輸入輸出的具體數據類型。

電源電壓檢測

芯片內部集成檢測數字和模擬電源電壓，檢測結果是 1/4 的電源電壓。

外部參考電壓檢測

芯片內部集成外部參考電壓檢測功能，檢測結果是 1/4 的實際外部參考電壓。檢測外部參考電壓時，必須使能內部集成基準電壓。環境溫度檢測芯片內部集成環境溫度檢測功能，當打開溫度檢測功能時，兩個二極管的陽極連到模擬輸入，在室溫下，二極管輸入差壓為 110mV，溫漂為 375μV/°C。

RELMON瑞盟品牌-2kSPS、24bit Σ-Δ ADC 解決方案推薦：

型號	MS5146T	MS5147T	MS5148T
架構	Σ-Δ ADC	Σ-Δ ADC	Σ-Δ ADC
分辨率	24bit ADC	24bit ADC	24bit ADC
采樣率	2kSPS((max)	2kSPS((max)	2kSPS((max)
輸入結構	單通道差分輸入	兩通道差分輸入	四通道差分輸入
接口	兼容SPI接口	兼容SPI接口	兼容SPI接口
工作電壓范圍	2.7V~5.25V±2.5V	2.7V~5.25V±2.5V	2.7V~5.25V±2.5V
工作電流	0.23mA	0.23mA	0.23mA
描述	低噪聲、低功耗、24bit、2kSPS Σ-Δ ADC	低噪聲、低功耗、24bit、2kSPS Σ-Δ ADC	低噪聲、低功耗、24bit、2kSPS Σ-Δ ADC
封裝尺寸
