具有LED開路保護/LED短路保護功能的PSR CC/CV PWM DIMMING DW8508產品描述：

隔離PSR二次測PWM調光芯片，0~10V無頻閃調光芯片，模擬調光芯片

DW8508是CC / CV（恒定電流和恒定電壓）穩定在二次側的LED驅動IC。適用于PSR CC/CV的PWM調光和模擬調光應用。該產品具有一個內置的LED開路/短路保護。DW8508是雙運算放大器與基準電壓源控制芯片，它包含了2個運放,一個是用來控制電壓 一個是用來控制電流。同時具有PWM調光和模擬調光功能，可用于需要調光應用的PSR方案。
  DW8508采用SOP-8封裝，集成運算放大器和基準電壓源，集成PWM、線性調光接口，簡化電路結構，極簡化電路組成器件；DW8508集成5V基準輸出，可給于數字控制模塊穩定電壓供應；DW8508集成過溫保護，當觸發過溫保護，電流基準電壓將減少2/3，使輸出電流降低至正常電流的1/3，溫度降低到恢復閾值后基準復位，恢復原工作狀態；當最低亮度調光控制時，DW8508內置ON/OFF控制5%電位的遲滯措施，避免調光信號在臨界點處出現閃爍；具體體現為：當調光控制信號降低至10%時，將觸發電壓運放基準減半，控制輸出電壓減半，以達到LED完全關斷效果，觸發關斷信號后只有當調光控制信號上升至15%時，才會觸發電壓運放基準恢復，恢復原工作狀態。

DW8508特性

●恒流和恒壓驅動

●寬工作電壓范圍(8v~30v)

●內建5v穩壓器輸出5V穩壓

●PWM調光/模擬調光控制

●無頻閃0~10V調光功能

●熱降額保護功能

●內置保護電路(開路保護/短路保護)

●低反饋電壓(0.3 v)

●小尺寸封裝：4090*6.0*1.4(mm)SOIC8

DW8508引腳信息

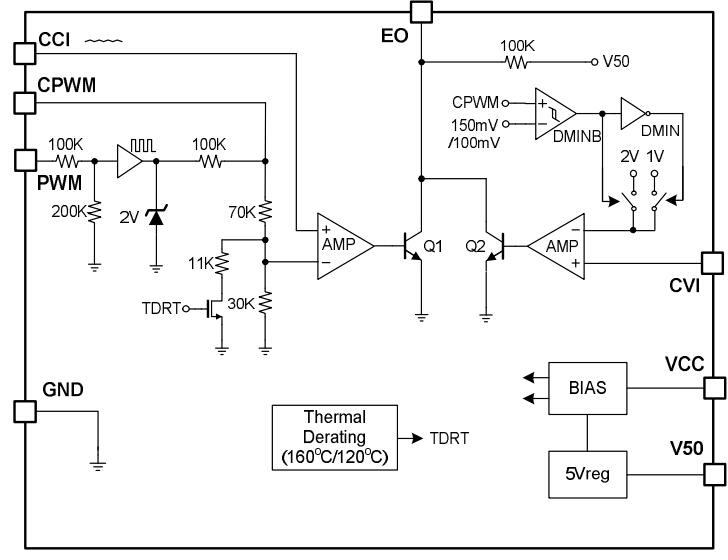

DW8508內部電路框架圖：

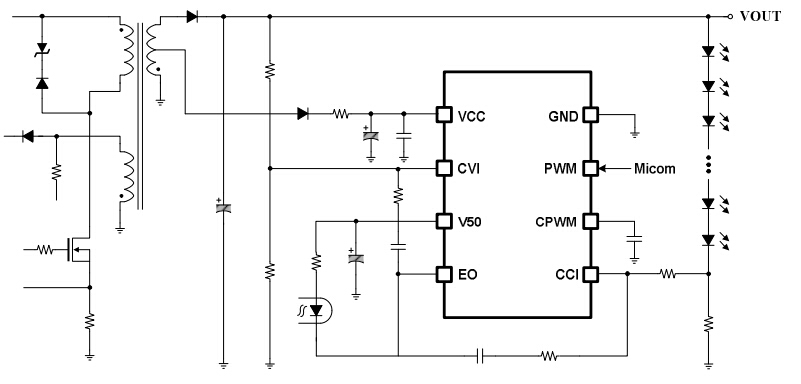

二次測PWM調光典型應用電路：
