DONGWOON品牌-PWM調光方案高PF高效率-隔離LED恒流驅動芯片DW8551
DONGWOON品牌-DW8551訂購信息
產品型號
| 打印名稱
| 封裝方式
| 包裝類型
|
DW8551
| DW8551 | SOP8
| 2500只每卷
|
PWM調光方案高PF高效 -隔離LED恒流驅動芯片DW8551應用描述:
DW8551是一款特別適用于智能LED照明控制系統，初級側控制帶有源功率因素校正的高精度隔離原邊反饋反激式帶調光功能的恒流控制芯片，支持無閃爍的PWM調光（當PWM信號被加PWM調光引腳時，輸出電流與PWM占空比成比例，100%占空比表示最高亮度，0%占空比表示最低亮度，考慮到dw8551最小占空比的限制，推薦的調光范圍為5% - 100%。）。DW8551芯片集成了有源功率因素校正電路，在較寬的負載范圍應用可以實現很高的功率因素和極低的總諧波失真。DW8551專門針對智能LED照明應用，支持反激式拓?fù)?，無需TL431和光電耦合器的情況下采用專利的恒流控制技術就能準確控制LED電流精度，實現極佳的恒流控制效果，可以大大簡化LED照明系統的設計。DW8551可以驅動70W以內的LED電源，滿足高PF，高效率的要求，滿足高端的PWM調光要求。
DW8551設計已優化EMI并降低MOSFET開關損耗，配合極地的啟動電流和工作電流實現較高的系統校率。DW8551內置了齊全的多重保護功能來應對可能發生的故障，大大提高了系統的安全性和可靠性，包括過電壓保護;短路保護、LED開路保護，逐周期電流限制，VCC過壓保護和過溫保護。
DW8551支持SOP-8封裝。
PWM調光方案高PF高效率-隔離LED恒流驅動芯片DW8551應用特性:
●原邊反饋（無二次反饋電路）的恒流控制器；
●可調的高電流精度輸出（±2.5%）；
●有源功率因數校正（PF>0.9)；
●極低的電流總諧波失真(<10%)
●DW8551具有無閃爍的PWM調光控制功能(5%~100%)
●在寬電范圍內工作DW8551都達到較高的效率
●逐周期電流限制
●VCC過壓保護
●DW8551內置LED短路保護
●DW8551內置LED開路保護
●DW8551內置過溫保護功能
●8引腳SOP8封裝
PWM調光方案高PF高效率-隔離LED恒流驅動芯片DW8551應用領域:
●隔離型led驅動器應用
●PAR30、PAR38球泡燈應用
●平板顯示器的通用照明、LED面板燈
●RGB背光
●PWM調光電源
●室外照明，街道，道路，停車場，建筑燈

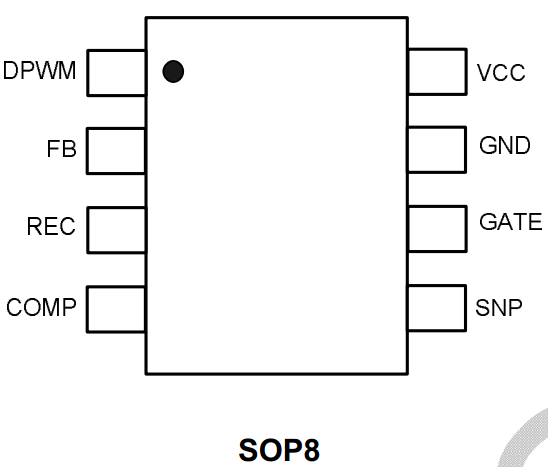

PWM調光無閃爍隔離LED恒流驅動芯片DW8551芯片引腳定義和封裝尺寸
PIN腳位(DW8551)
| DW8551引腳名稱 | DW8551引腳功能描述 |
1
| DPWM
| 在該引腳上施加PWM信號，用于外部PWM調光。
|
| 2 | FB
| 電壓回路反饋管腳。VFB通過取樣第三繞組電壓來檢測開路的LED條件。
|
| 3 | REC
| 整流電壓反饋引腳。該引腳用于檢測交流線路電壓進行功率因數校正。 |
| 4 | COMP
| 內部誤差放大器的補償管腳。在引腳和GND之間連接一個電容器來補償內部反饋回路。 |
| 5 | SNP
| 初級電流檢測引腳。該引腳用于逐周期峰值電流控制和限制。 |
6
| GATE
| 外部主MOSFET開關的柵極驅動器。
|
| 7 | GND
| 電源接地。
|
| 8 | VCC
| 芯片電源供電引腳。該引腳提供電流到內部啟動電路。這個引腳必須繞過附近的電容器。 |

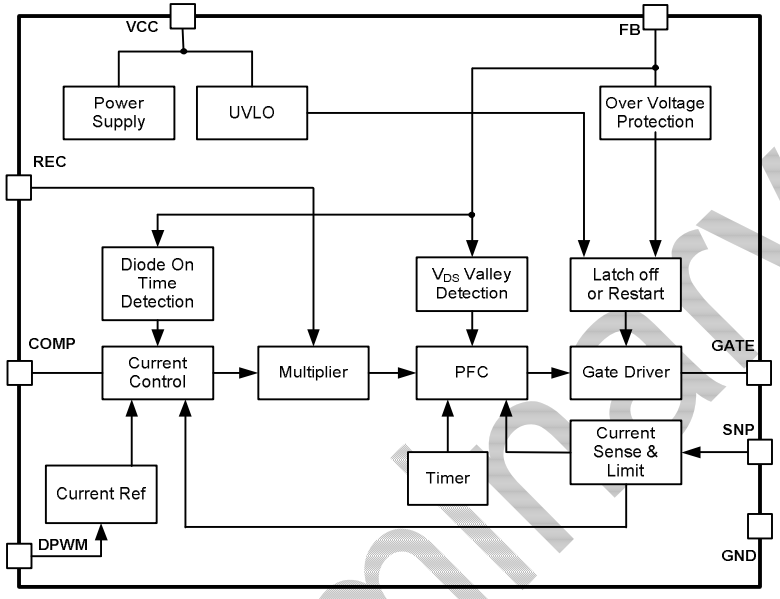

PWM調光無頻閃隔離LED恒流驅動芯片DW8551芯片內部電路框架圖

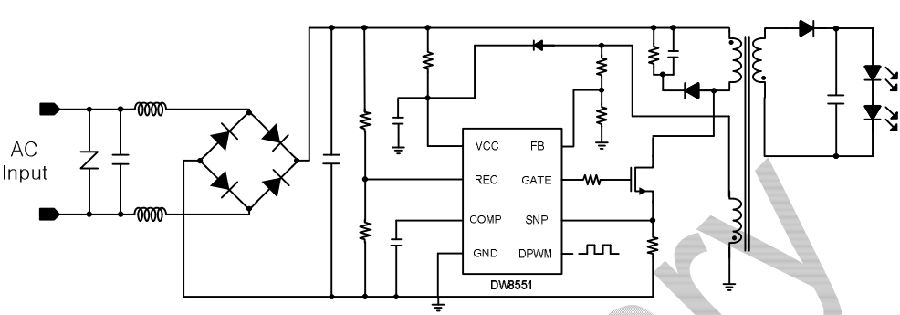

DONGWOON品牌-DW8551驅動芯片典型應用電路
