DONGWOON品牌-臨界模式的單級PFC反激式電路DW8528B(可替換L6562)

DONGWOON品牌-DW8528B訂購信息

臨界模式的單級PFC反激式電路DW8528B(可替換L6562)應用描述:

DW8528B是一款應用于AC-DC開關電源的臨界反激模式的功率因素校正控制器。DW8528臨界模式功率因素校正器采用TM(臨界模式)技術廣泛應用于低功率的產品的功率因素校正，例如燈具鎮流器，視頻終端控制電路，LED燈具恒流驅動電源的單級PFC設計電路。DW8528B是后期針對這個市場推出的產品，不但符合要求而且是一款低價的功率因素校正器?；谝粋€非常好的電路架構，DW8528B展現出非常優越的性能，而且應用領域更為廣泛。在LED照明應用中，臨界模式功率因素校正器DW8528B,還可以采用副邊具有LED保護功能的可調光CC/CV集成電路DW8508進行三合一調光電路設計，以實現同一電源設計0-10V調光/PWM調光/可控硅調光的應用。

  傳統的單級離線式轉換電路，都是由一個全橋整流和一個電容濾波構成。通過交流主線電源獲得一個未校準的直流電壓，濾波電容必須足夠大以便可以得到一個紋波電壓比較小的直流電壓，這就意味著在大多數時間內，電容上的電壓高于輸入AC電源線電壓，這就意味著，全橋整流電路僅在輸入線電壓每半周期內（因為有整流橋的存在，整流后的每個周期相當于AC電源的半個周期），工作很短的時間。使得從電網輸入的電流變成很窄的脈沖波形，其幅度是同等直流電壓幅度的5-10倍。許多缺點因此而產生：過高的峰值電流和RMS電流比，使得交流電網電壓畸變，在三相線輸電電網中，使中性線過電流，總之，會使電網的輸電能力減弱。

  關于這項指標，可以參考諧波允許量標準EN61000-3-2，或功率因素PF（有功功率傳送到輸出端的功率）和輸入視在功率（線電壓真有效值和線電流真有效值的乘積的比值），功率因素PF是最直觀的。傳統的輸入電容濾波電路功率因素很低（0.5-0.7），并且諧波含量很高。

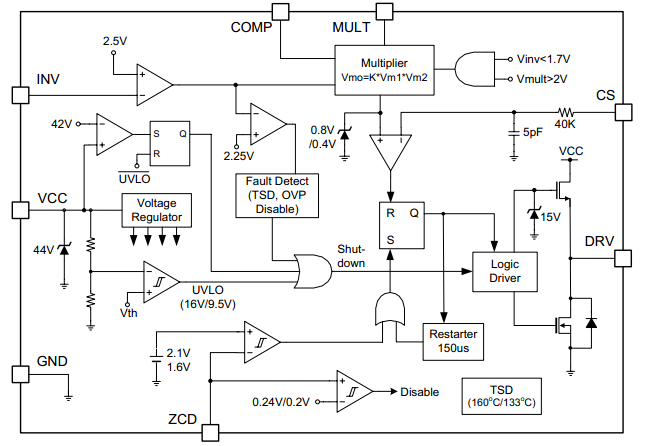

下圖為DW8528B內部模塊圖

由于使用了開關技術，功率因素校正器(PFC)位于整流橋和濾波電容之間，從電源獲取一個準正弦波電流，與線電壓同步，功率因素變得非常接近1（可以超過0.99），上述缺點得以消除。

從理論上來講，任何開關拓?fù)浼夹g(shù)都可以用來獲取一個高功率因素，但是實際應用中，升壓拓?fù)涫且环N最流行的方式，因為它有以下優勢：

1）、主要是，因為升壓電路所需的元件最少，因此這種方式最便宜的。還有：

2）、由于升壓電感位于整流橋和開關之間，引起的電路di/dt比較低，可以使輸入產生的噪音最小化，可以減少輸入EMI濾波元件。

3）、開關管的源極接地，便于驅動。

然而，升壓拓?fù)浣Y(jié)構要求輸出的直流電壓要高于輸入的最大峰值電壓（400V是一個典型值對于220V輸入或?qū)掚妷狠斎?。而且，輸入和輸出之間是沒有隔離的，線電壓上的任何波動（注要是指浪涌）都會影響到輸出端。

目前廣泛應用于PFC控制的方法有兩種：固定頻率的平均電流PWM模式和臨界PWM模式（TM模式)（固定開通時間，頻率變化）。第一種模式控制方法復雜，需要一個精密的控制芯片來進行頻率調制，并且需要很多的外圍元器件。第二種模式只需要一個簡單的控制器（例如DW8528),很少的外圍器件，因此這種方式更便宜。

在第一種方式中，升壓電感工作于連續模式，臨界模式（TM)使電感工作在介于連續和不連續模式之間，從定義上來看，相對同樣的輸出功率，工作在臨界模式（TM)的峰值電流會比連續模式下更高，峰值電流的高低會影響到產品的成本，所以，建議在低功率輸出時使用臨界模式（小于150W),第一種方式適合在更高的輸出功率中應用。

臨界模式的單級PFC反激式電路DW8528B(可替換L6562)應用特性:

●臨界反激模式的功率因素校正控制器；

●改善功率因素PF和THD；

●寬電源電壓；

●欠電壓遲滯鎖死保護；

●非常低的啟動電流（典型值30uA，50uA即可保證正常啟動），簡易的啟動電路（僅需一個電阻），非常低的功耗；

●低靜態電流；

●精準內部參考電壓;

●IC內部內置前沿消隱(LEB)電路；

●內置乘法器動態延續以適應寬輸入電壓應用，卓越的THD;

●電流檢測腳內置RC濾波；

●內置啟動器和零電流檢測電路用來運行臨界模式；

●8引腳SOP8封裝

臨界模式的單級PFC反激式電路DW8528B(可替換L6562)應用領域:

●單級高功率因素高PF反激式AC/DC開關電源

●LED照明恒流驅動電原應用（配合DW8508可設計三合一調光應用）

臨界模式的單級PFC反激式電路DW8528B(可替換L6562)芯片引腳定義和封裝尺寸

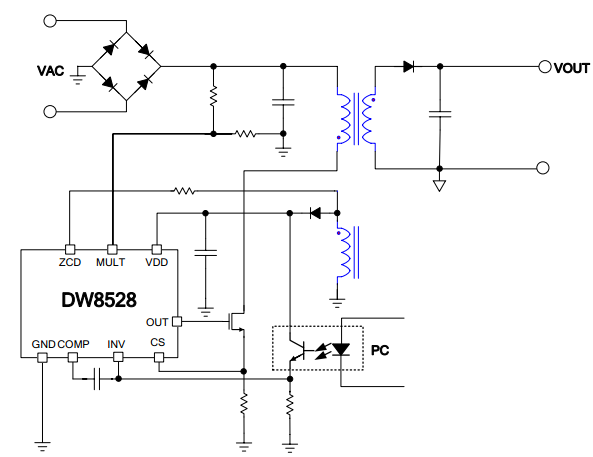

DONGWOON品牌-DW8528B高功率因素校正芯片典型應用電路
