WLCSP晶圓片級芯片W8506A，40V/60mA低功耗高精度線性LED恒流驅動IC

DW8506A描述說明

DW8506A是低功率線性LED恒流驅動IC，DW8506A固定輸出60mA電流，不像DW8501,DW8502，DW8505A,DW3505系列可以通過電阻調整輸出電流，憑借WLSCP晶圓級芯片封裝，相比其它封裝（SOT-23,SOT89）占用PCB面積更小，內置熱保護護止熱損傷的IC,DW8506A的小體積特點和低成本優勢，您可以應用低功率更小體積的LED驅動應用。

DW8506A芯片特性

●輸入供應電壓與負載電壓變化持續輸出不變的電流。

●6.5V至36V寬輸入的電源電壓

●固定60mA恒定電流輸出

●低漏失電壓：最大0.5V@ILED=50毫安

●內置熱降額電路

●芯片封裝：4Pin WLSCP

DW8506A應用

●LED燈泡

●標識和裝飾LED照明

●般照明的平板顯示器

●RGB背光LED驅動

●穩流器與直流/直流或交流/直流

●通用恒流源

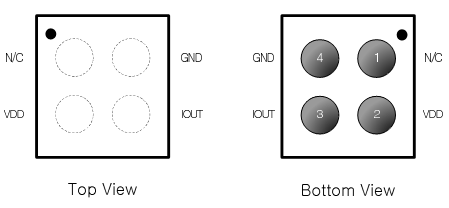

DW8506A芯片引腳定義和封裝尺寸：

DW8506A驅動芯片內部電路框架圖

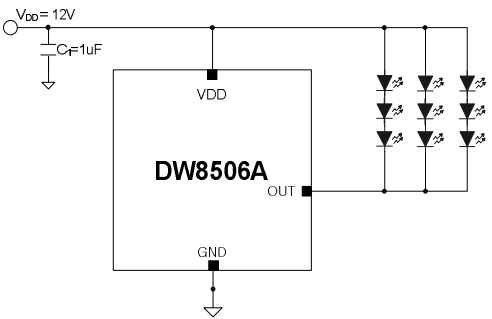

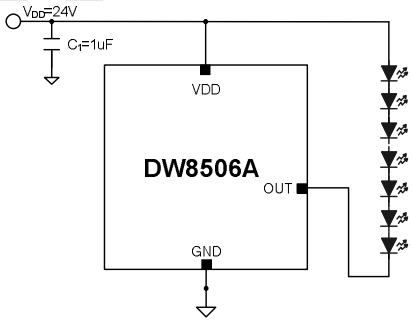

DW8506A驅動芯片典型應用電路

DONGWOON線性恒流解決方案推薦：

	DW8501	DW8502	DW8505A	DW8506	DW8506A	DW3505A
輸入電壓 (min/max(V))	5V to 40V	5V to 40V	5V to 40V	6.5V to 40V	6.5V to 40V	5V to 40V
輸出電流(mA)	≤1.5A 可調電流	≤2.5A 可調電流	≤100mA 可調電流	≤100mA 可調電流	固定60mA	≤300mA 可調電流
壓差	Max.0.3V @ ILED=300mA	Max. 1V @ ILED=1A	Max. 0.1V @ ILED=60mA	Max. 0.5V @ ILED=50mA	Max. 0.6V @ ILED=60mA	Max. 0.2V @ ILED=60mA
調光	PWM	PWM	PWM	--	--	PWM
保護功能	熱降額	熱降額	熱降額	熱降額	熱降額	熱降額
封裝尺寸	SOT223-5L (6.5 x 3.5 x 1.8) TO252-5L (6.5 x 5.5 x 2.3)	TO263-5L (10.16x15.35x4.57) TO220-5L (10.1x28.85x4.57)	SOT23-5L (2.9 x 2.8 x 1.45)	SOT23-5L (2.92 x 2.8 x 1.3)	WLCSP (0.94 X 0.85 X 0.45)	SOT-89-5L (4.5 x 2.45 x 1.5)

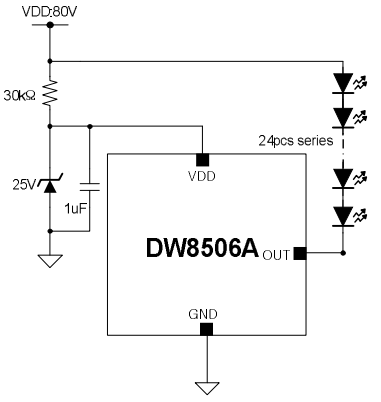

典型應用電路
