DW9714V 昇級型傳統AF驅動IC｜手機相機VCM自動對焦芯片

DW9714V是由韓國動運科技硏發、廣晟微半導體主推的10位分辨率120mA音圈電機VCM自動對焦驅動芯片，內置SAC智能執行器控制技術，可大幅降低機械振動、提昇對焦響應速度，完美兼容DW9714A，廣泛用於手機攝像頭、數碼相機、運動相機等設備，是高精度微型對焦驅動的優選方案。

産品核心優勢

內置SAC?智能執行器控制技術，專利保護，有效抑制機械振鈴，實現超快機械穩定時間

10位高精度DAC，120mA最大輸出驅動能力，電流控制精準度行業領先

寛電壓供電2.3V-4.3V，I/O電壓1.8V至VDD，適配主流移動設備電源方案

支持I2C快速模式與快速增強模式，最高時鍾頻率1MHz，通信高效穩定

掉電模式功耗低於1μA，超低功耗設計，延長設備續航時間

6引腳WLCSP超小封裝，尺寸0.77mm×1.14mm×0.30mm，適配緊湊型相機模組

關鍵參數表

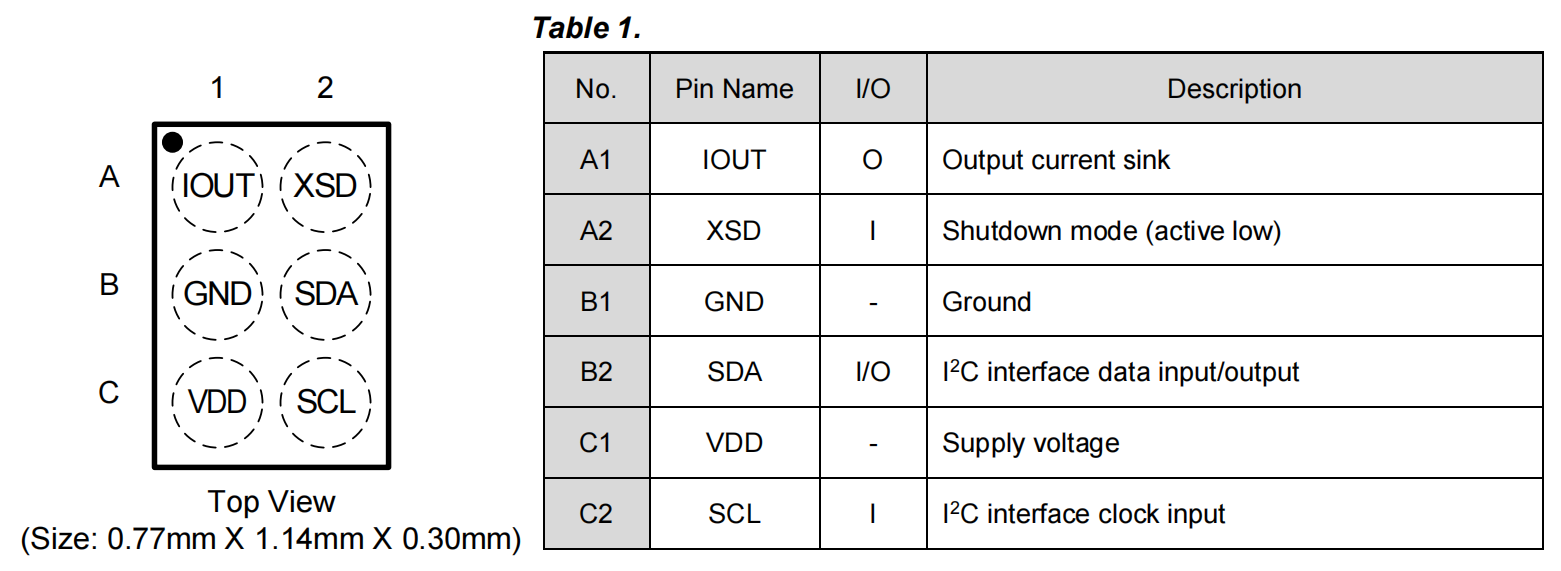

引腳定義

封裝尺寸圖

DW9714V 6-pin WLCSP封裝尺寸俯視圖/側視圖/底視圖

封裝類型：6引腳WLCSP

外形尺寸：0.77mm±0.030mm × 1.14mm±0.030mm × 0.30mm±0.041mm

焊球間距與尺寸符合微型模組高密度組裝要求，適配手機超薄相機結構

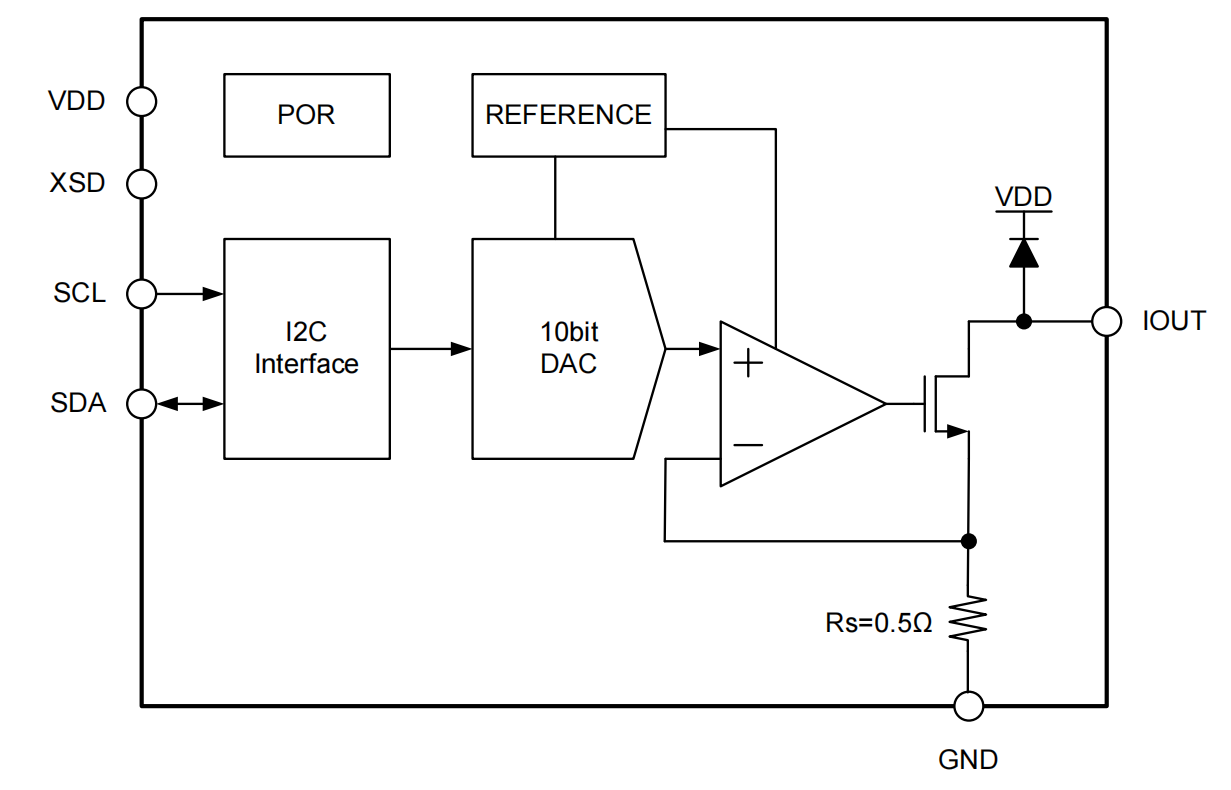

芯片內部框架圖

DW9714V內部功能框圖

DW9714V內部集成上電復位POR、基準電壓源、10位DAC、I2C接口模塊、SAC智能控制模塊、功率驅動輸出級，整體架構精簡高效，無需外部復雜元件即可實現VCM綫性驅動控制。

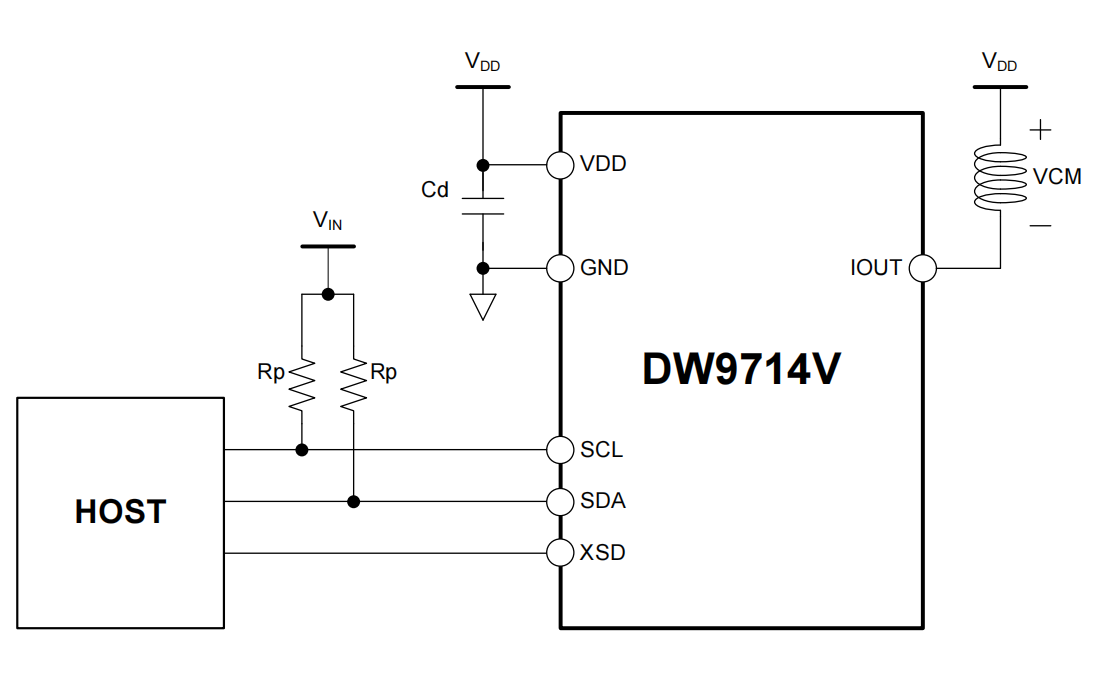

典型應用電路圖

DW9714V典型應用電路原理圖

VDD接供電電源，GND接地，IOUT連接VCM音圈電機

SDA、SCL分別接主機I2C數據與時鍾引腳，串聯1.2kΩ~4.7kΩ限流電阻

XSD引腳接主機GPIO或直接接VDD，禁止懸空

VDD與GND之間就近放置≥1μF去耦電容，保證供電穩定

應用場景

手機前置/後置攝像頭自動對焦

數碼相機、單反相機鏡頭驅動

便攜式攝像機、運動相機

網絡攝像頭、安防監控攝像頭

兼容替換與優勢對比

可直接兼容替換市場主流DW9714A芯片，無需修改PCB與軟件

相比同類産品，新增SAC?智能防抖控制，機械振鈴抑制能力提昇60%以上

輸出電流精度更高，綫性度INL±4LSB、DNL±1LSB，對焦更平滑無抖動

掉電功耗更低，封裝尺寸更小，適配更輕薄的終端設備

應用方法

上電後等待1ms啓動時間，通過I2C接口寫入控制指令

支持直接驅動、綫性斜率控制LSC、雙電平控制DLC三種驅動模式

進階模式支持SAC2/SAC3/SAC3.5多檔智能控制，適配不同VCM特性

支持NRC降噪控制，降低VCM工作噪音，提昇用戶體驗
