CRMICRO 一級代理 AC-DC 非隔離恒流驅動IC PT4240E

型號：: PT4240E

制造商：: CRMICRO

批號：: PT4238E,PT4240E

描述：: 過EMC認證T8堵頭高PF無頻閃最佳方案

庫存：: 0 PCS

PDF：: 下載數據手冊 Download PDF

詢價數量：

拓?fù)浣Y(jié)構 :	內置MOS+APFC非隔離Buck LED Driver
封裝形式 :	SOP7
驅動功率 :	3~24W
串聯LED顆數 :	5~24串
輸入電壓 :	90~265Vac
輸出電壓 :	16~80V
最大輸出電流 :	300mA
典型效率 :	93%
功率因素 :	>0.9
功率MOS管 :	PT4238E內置2A 500V MOS，PT4240E內置4A/650V 高功率低阻抗CoolMOS?
開關頻率 :	45KHz
調光方式 :	N/A
恒流精度 :	2%
典型應用 :	E26/27球泡燈，筒燈，射燈, T8 LED燈管堵頭電源
應用描述 :	PT4204E+ HP102可設計高PF無頻閃驅動應用
兼容型號 :	SD6901,SD6902,SD6904S,MT7832A,MT7852A,MT7853A，ZA8756H
保護功能 :	LED開路保護，短路保護，過溫保護，過流保護
線性調整率 :	±1%
負載調整率 :	±1%

添加到比較列表

PT4238E/PT4240E描述

PT4238E/PT4240E是一款帶有源功率因數校正的高精度降壓型LED恒流驅動芯片，適用于85Vac-265Vac全電壓輸入范圍的非隔離LED恒流電源。

PT4238E/PT4240E工作在電感電流臨界導通模式，功率MOS管處于零電流開通狀態，開關損耗得以減小，同時電感的利用率也較高。

PT4238E/PT4240E采用獨特的電流采樣及恒流控制機制，具備優異的線電壓調整率、負載調整率以及輸出電流溫度特性。

PT4238E/PT4240E提供完善的保護功能：包括LED短路/開路保護，逐周期限流保護等，所有的保護狀態都具有自動重啟功能。獨特的過溫調節功能使得系統在高溫時自動降低電流從而有效地保護電源和負載。另外，芯片內置了軟啟動電路，可有效降低開關管以及LED燈珠的開機應力。PT4238E/PT4240E支持SOP-7封裝。

PT4238E/PT4240E特性

●非隔離降壓式電路結構（BUCK）

●內置高壓 JFET 快速啟動與供電

●PT4238E內置500V高壓MOSFET, PT4240E內置650V高壓COOLMOSFET驅動
●有源功率因數校正功能（APFC），高功率因素, 低諧波失真

●較高的電源轉換效率( 95%)

●±3% LED輸出電流精度

●準諧振控制模式

●固定導通時間，高PF值(>0.9)

●優異的線電壓調整率和負載調整率

●優異的電流溫度補償特性

●軟啟動功能

●LED短路/開路保護

●電感繞組短路保護

●逐周期電流限流

●過溫降電流功能

PT4238E/PT4240E應用:

●LED球泡燈、射燈

●LED PAR30、PAR38燈

●LED日光燈

●其它LED照明

PT4238E/PT4240E訂購信息：

封裝	溫度范圍	訂購型號	包裝打印	產品打印
SOP-7	-40?C to 85?C	PT4238EESOG-AY	2500顆/盤編帶
SOP-7	-40?C to 85?C	PT4240EESOG-C	2500顆/盤編帶

PT4238E/PT4240E極限工作范圍:

符號	參數名稱	參數值范圍
V_{SW_MAX}	功率MOSFET漏極電壓范圍(PT4238EAY)	-0.3~500
V_{SW_MAX}	功率MOSFET漏極電壓范圍(PT4240EC)	-0.3~650V
I_{VCC_MAX}	VCC最大鉗位電流	10mA
V_I/O	其他輸入/輸出電壓引腳	-0.3~5V
T_J	工作結溫范圍	-40~150?C
T_STG	貯存溫度范圍	-55~150?C
Θ_JA	PN結到環境的熱阻(SOP-7)	145 ?C/W
HBM	ESD 保護參數(注 2)	2KV

注1: 最大極限值是指超出該工作范圍，芯片有可能損壞。推薦工作范圍是指在該范圍內，器件功能正常，但并不完全保證滿足個別性能指標。電氣參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直流和交流電參數規范。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理反映了器件性能。

注2: 人體模型，100pF 電容通過1.5Kohm 電阻放電。

PT4238E/PT4240E建議驅動功率:

產品型號	Vin=90V~132V	Vin=180V~264V	操作輸出電壓
PT4238EAY	10W(驅動內置)/12W(驅動外置）	18W（驅動內置）/21W（驅動外置）	48~80V
PT4240EC	18W(驅動內置)/20W(驅動外置）	28W（驅動內置）/34W（驅動外置）	48~80V

PT4238E/PT4240E芯片腳位圖

PT4238E,PT4240E芯片腳位圖

PT4238E/PT4240E典型應用電路：

PowTech,華潤硅威,PT4238E,PT4240E,典型應用電路

PT4238E/PT4240E，問世后。

經過兄弟朋友，友好客戶的事實驗證。在如今IC方案混亂中，脫穎而出。

在如今T8日光燈管的價格日益降低。而且對堵頭方案的需求也是要求越來越苛刻。

PT4240E 作為一款高PFC，內置650V、4A CoolMOS 恒流驅動IC。相對于市面上的內置MOS IC 來言并沒有不同的地方。

但是。。。

PT4240E 經過市場的考驗，衍生了其獨有的特色。

1. 內置MOS 650V 4A CoolMOS。封裝SOP-7 。

pin 5--pin 6 全部為SW端，SW端和Pin7的GND端間隔空腳。PCB布板中方便容易，而且增加散熱面積。提供高低壓端間距離。

2.IC系統設計靈活。容易過EMI EMC。只需要一個工字型電感。

PT4240A，PowTech，CRPowTech,華潤硅威

3.恒流精度，效率90以上。開短路保護。過溫保護。這些都是基本的就不上數據了。

我們的客戶反饋：PT4240E 就是為T8日光燈堵頭開發的。

相信專注的你看到，必然知道方案的優越之處。

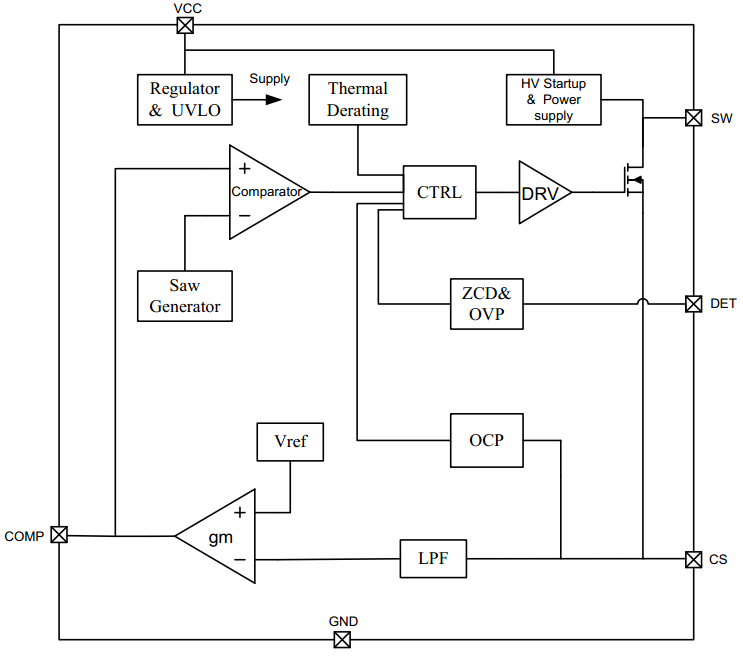

PT4238E/PT4240E內部線路框架圖：

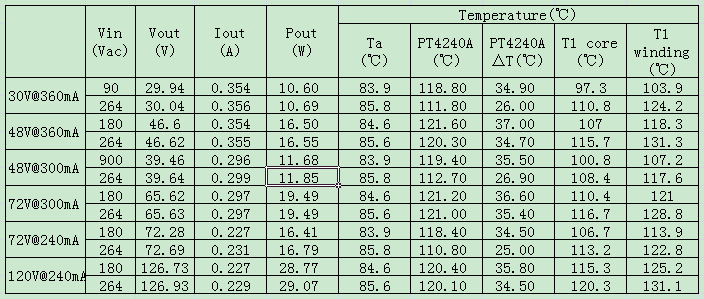

帶載測試數據

測試數據

PT4240A，CRPowTech

功能描述

PT4238E/PT4240E是一款帶有源功率因數校正的高精度降壓型LED恒流驅動芯片，適用于85Vac-265Vac全電壓輸入范圍的非隔離LED恒流電源。同時具備高精度，高功率因數，低諧波失真，高效率等特點。

啟動

系統上電后，母線電壓通過內部高壓?jiǎn)?dòng)和供電電路給VCC電容充電，當VCC電壓達到VCC工作電壓后，芯片開始工作，系統通過電感將輸入能量傳遞到輸出，輸出電壓開始上升。由于采用了軟啟動技術，PT4238E/PT4240E能有效避免輸出電流過沖。

輸出電流設置

PT4238E/PT4240E采用了獨特的電流采樣及恒流控制機制，可以實現高電流精度，LED輸出電流計算方法：

輸出電流設置，電流計算公式

其中：

Vref是內部基準電壓，典型值為200mV Rcs是電流采樣電阻的阻值。

反饋網絡

PT4238E/PT4240E通過DET腳檢測電感電流過零，同時用于檢測輸出過壓保護（OVP），其過壓保護閾值為2.0V。DET的上下分壓電阻比例可以設置為：

反饋電路設計

式中：

RDET_L是反饋網絡的下分壓電阻

RDET_H是反饋網絡的上分壓電阻

VOVP是輸出電壓過壓保護設定點

保護功能

PT4238E/PT4240E提供完善的保護功能：包括LED開路保護、LED短路保護、芯片供電欠壓保護，逐周期限流保護，電感短路保護，過溫降電流保護等。當LED開路時，DET電壓會隨著輸出電壓逐步升高，當DET電壓有連續3個周期超過DET過壓保護閥值時，芯片會停止開關工作，系統進入打嗝模式。當LED短路時，系統工作在5.7kHz的頻率，從而降低短路狀態時的電路功耗。

當芯片結溫達到過熱調節溫度點時，會觸發芯片內部的過熱調節功能，此時芯片會自動降低系統的輸出電流從而保護芯片及系統不會因?yàn)檫^(guò)熱而損壞。系統進入保護狀態后，將不斷地檢測異常狀態，如果故障解除，系統會重新開始正常工作。

本文關鍵字：高PF，內置MOS，APFC，非隔離，高效率，PT4240A，PT4240，PT4238E，PT4240E，CRPowTech，華潤硅威，高PF無頻閃，日光燈驅動電源,無頻閃球泡燈驅動

PT4238E/PT4240E產品應用指南

PT4238E_PT4240E產品應用設計指南.pdf

一、產品功能介紹

產品特點：

? ●內置高壓JFET，快速啟動供電

? ●內置高壓MOSFET

? ●±3%LED輸出電流精度

? ●固定導通時間，高PF值(>0.9)

? ●準諧振控制模式

? ●90%以上的轉換效率

? ●優異的線電壓調整率和負載調整率

? ●優異的電流溫度補償特性

? ● 軟啟動功能

? ●SOP-7封裝

保護功能：

? ●輸出開路/過壓保護

? ●輸出短路保護

? ●逐周期限流保護

? ●過溫降電流功能

應用領域：

? ●LED照明

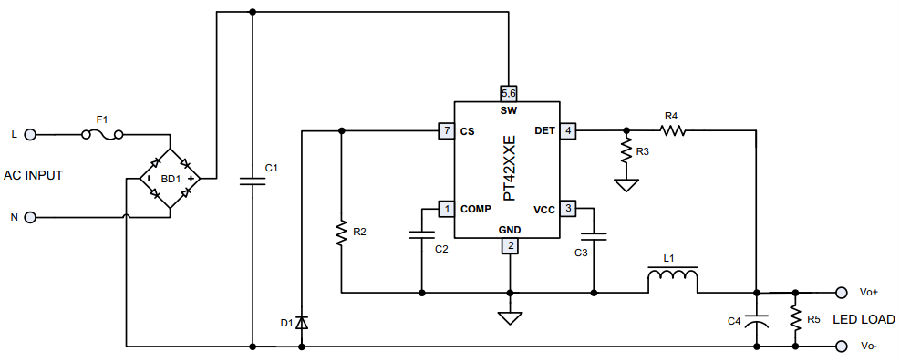

二、典型應用電路圖

典型電路

圖1：典型應用電路

三、輸出電流設置

圖2：電感電流波形

PT4238E/PT4240E采用BUCK拓?fù)浣Y(jié)構，并工作于BCM準諧振模式，其輸出電流等于電感平均電流。所以只要檢測電感平均電流就可以達到輸出恒流的效果。

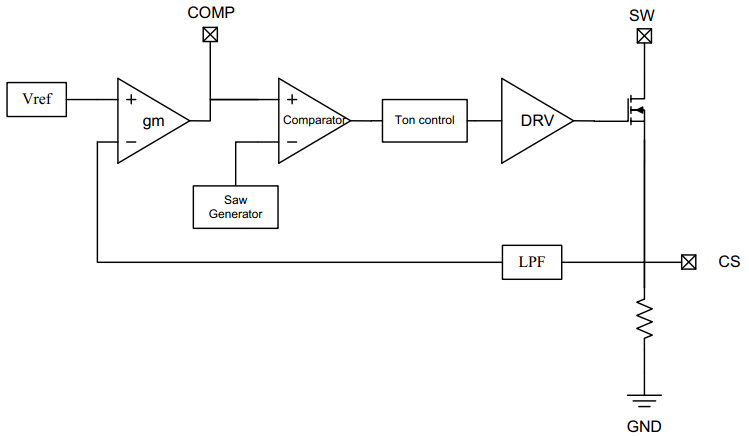

環路控制

圖3：環路控制

系統中，CS的電壓經低通濾波后與內部基準Vref比較，用于調節COMP電壓，再通過COMP電壓調節PWM脈寬，而脈寬的改變則引起CS電阻上的電流變化，所以整套系統實現閉環控制。

例如：某一時刻輸出電流偏大，那么此時CS上的平均電壓一定高于Vref，因此GM輸出端給COMP放電，COMP電壓降低，Ton減小，流過CS的電流減小。

所以，只要給定基準電壓Vref，再通過調節外部的采樣電阻Rcs，即可得到恒定的輸出電流：

調節外部的采樣電阻Rcs，即可得到恒定的輸出電流

式中：

Iout是系統輸出電流

I_L是電感電流

Vref是CS內部基準電壓，設定為200mV

Rcs是CS采樣電阻

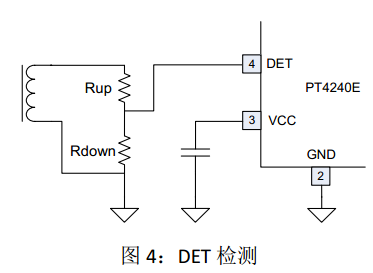

四、空載及OVP保護

空載及OVP保護

PT4238E/PT4240E的OVP通過DET腳來實現。當IC 檢測到DET引腳電壓連續3個開關周期都高于2V，則觸發芯片的DET 過壓保護。DET 過壓時，系統會關斷GATE輸出并進入重啟打嗝模式。由于PT4238E/PT4240E采用高壓JFET供電，所以保護后的重啟時間會非常短，為了防止空載電壓過高以及空載損耗過大，PT4238E/PT4240E設定VCC在第8次達到工作電壓后才開始有脈沖輸出。

當系統工作在最高輸出電壓的狀態下時，通常建議DET的平臺電壓設定在1.6V，即：

式中：

V_OUT是系統輸出電壓

R_UP是DET上拉電阻

R_DOWN是DET下拉電阻

由此，得到R_UP與R_DOWN之間的比值：

需要特別注意的是，由于PT4238E/PT4240E采用的是浮地架構（IC 的GND不是穩定地），而DET是個高阻抗的引腳，容易受干擾導致誤觸發，因此DET引腳及走線需要盡量短并且遠離干擾源。

五、短路保護

當LED短路時，由于DET檢測不到去磁時間，PT4238E/PT4240E會工作在Toff_max的狀態，此時的系統工作頻率約為5.7KHz，在該狀態持續64個周期后，IC 將COMP電壓鉗位至約1.0V，從而降低短路狀態時的電路功耗。

六、過溫降電流保護

當PT4238E/PT4240E控制芯片的結溫達到155℃時，會觸發芯片內部的過熱調節功能，此時芯片會自動降低系統的基準電壓Vref以降低輸出電流從而保護芯片及系統不會因?yàn)檫^(guò)熱而損壞。

七、標準DEMO BOARD

INPUT：100-240VAC

OUTPUT：75V/240mA

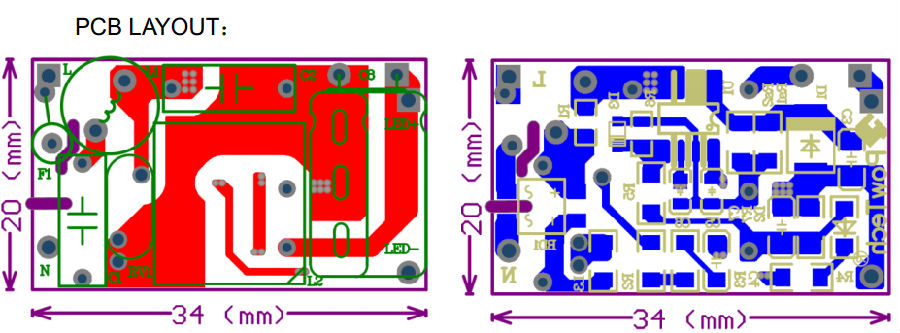

實物圖：

PT4240E Demo Board

原理圖：

PT4240E BOM表

八、設計注意事項

1. 關于LAYOUT：

a、減小功率環路面積，如主電感、功率管、輸入和輸出電容的環路面積，主電感、續流

二極管和輸出電容的環路面積，以減小EMI輻射。

b、 VCC以及COMP引腳的旁路電容需要緊靠芯片引腳。

c、電流采樣電阻的功率地線盡可能短，且靠近VCC電容與芯片地，其它小信號地線與功

率地單點接到VCC電容的地端。

d、接到DET的兩個分壓電阻盡量靠近DET引腳，且節點遠離跳變點。

e、盡可能在芯片的SW腳多鋪銅有助于散熱。

2. 關于THD：

上述原理圖中R2，R3，C4是用于改善THD的，如果無THD要求，可以取消這三個元件。

3. 關于SURGE（雷擊）：

如果要過550V雷擊，建議將壓敏電阻放至濾波電感后（見上述原理圖中RV1），如果沒有

雷擊要求，可以取消這個元件。

4. 關于傳導：

PT4238E/PT4240E的傳導較容易通過，通常在整流后加個π濾波即可，兩CBB的容值可以這

樣選：

a、輸出功率小于10W，可以用兩個100nF的電容；

b、輸出功率大于10W，容值=功率*20nF。例如：輸出功率為15W，容值=15*20nF，即用

兩個150nF的電容。

如果沒有傳導要求，可以只在整流后加一個CBB電容，而不需要π濾波。

5. 關于輻射：

上述原理圖中L3，C3，C7是用于改善輻射的，如果無輻射要求，可以取消這三個元件。
