集成500v MOS非隔離降壓LED驅動dw8534
DONGWOON-DW8534 訂購信息
| 訂購型號 | 標記
| 封裝形式
| 最小包裝 |
DW8534
| DW8534
xxxxxX
| TO-92 and SOT 23-5
| 3000/卷
|
集成500v MOS非隔離降壓LED驅動dw8534一般描述:
DW8534是來自韓國DONGWOON的一款集成500V MOSFET非隔離降壓恒流LED驅動器。工作在邊界模式，使得DW8534有很高的效率和低輻射。DW8534的專利算漢保證了良好的電流精度和優良的線性/負載調整率，使得DW8534以最低的BOM成本來設計LED驅動電源。DW8534直接從MOSFET的漏極供電，因此省略了輔助繞組，可以在100mS內點亮LED。獨特的采樣技術，具有多重保護功能，DW8534可以很大程度上提高了系統的安全性和可靠性，包括VDD欠壓鎖定、電感短路保護、LED開路保護、LED短路保護和過溫保護。
集成500v MOS非隔離降壓LED驅動dw8534的特性:
●集成 500V, 低 Rds_on MOSFET (30ohm, 100mA 最大輸出電流)；
●優異的線性/負載調整率；
●工作于邊界模式；
●高效率；
●LED過壓保護和短路保護 ;
●VDD欠壓鎖定;
●過溫保護;
●掉電保護 ;
●電感短路保民;
●TO-92小型封裝
集成500v MOS非隔離降壓LED驅動dw8534應用
●AC/DC LED驅動器應用
●標志和裝飾LED照明
●平板顯示器的一般照明
●RGB背光
●通用恒流源
●LED球泡燈

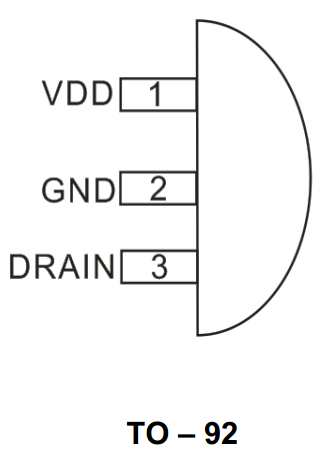

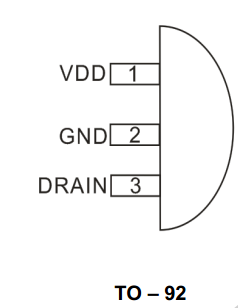

集成500v MOS非隔離降壓LED驅動dw8534引腳信息：
引腳號.(DW8534)
| DW8534 引腳名稱 | DW8534 引腳描述 |
1
| VDD | 該引腳提供電流到內部啟動電路。該引腳必須繞過旁路電容。 |
| 2 | GND |
芯片的地 |
| 3 | DRAIN |
MOSFET的漏極。 |

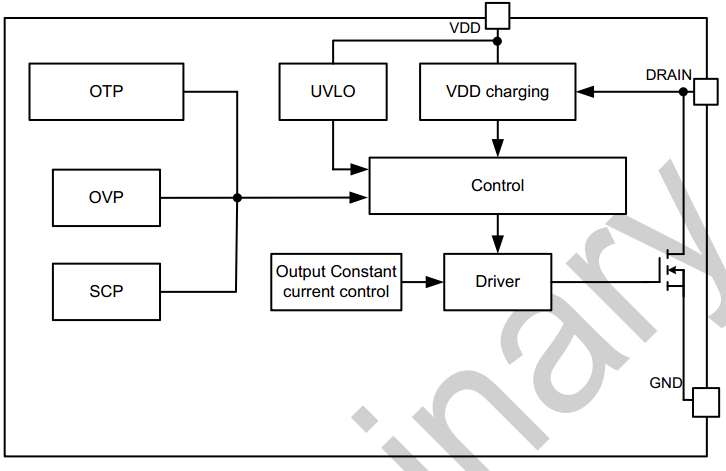

DW8534 方框圖:

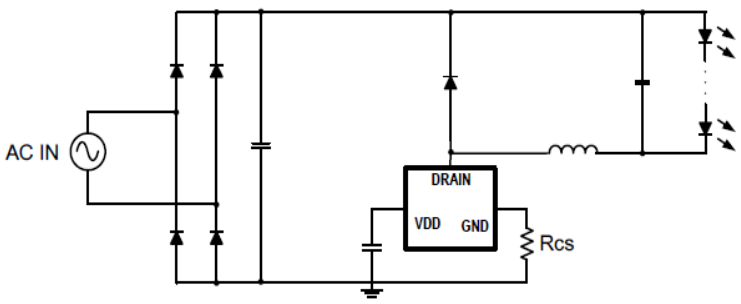

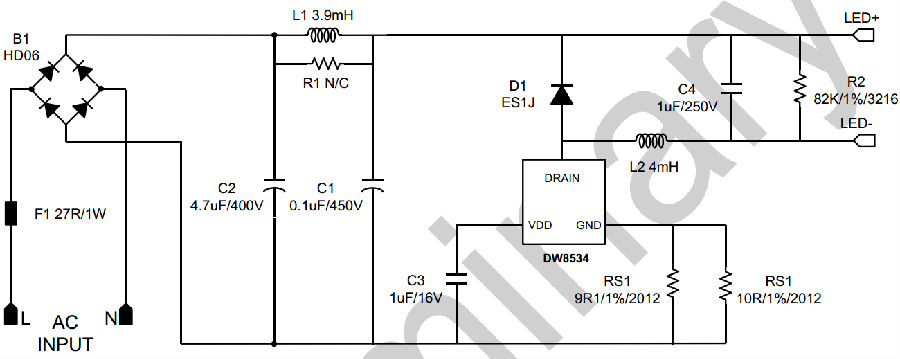

DW8534典型電路:
絕對最大額定值(1)
引腳符號
| 參數
| 額定值
|
DRAIN
| 漏極電壓
| 550V
|
VDD
| VDD電壓
| 5.5V
|
GND
| 接地電壓
| -0.3V ~ 5.5V
|
θJA
| 封裝熱阻節點到環境溫度(2) | 120℃/W
|
θJC | 封裝熱阻節點至外殼溫度(2) | 60℃/W
|
TJOPR
| 工作溫度
| -40~+125℃
|
TSTG
| 儲存溫度
| -65 ~ 150 ℃
|
TJ | 結點溫度(3),(4) | 150℃
|
注釋
（1）.以上列出的額定最大值是可能造成永久性損壞芯片。長時間暴露在絕對最大額定條件可能影響器件的可靠性。最大額定值的絕對值只有一個；超過這些值可能會導致不可逆的損害的集成電路。
（2）.在JESD51-7, 4層PCB上測量.
（3）.DW8534保證了從40°C到150°C結溫度的強勁性能。結溫范圍規范是通過設計、表征和與統計過程控制的相關性來保證的。
(4). DW8534包括熱保護,意指在超負荷條件下的保護裝置。當結溫度超過最高工作溫時，將啟動熱保護功能。連續運行在指定的絕對最高工作結溫可能會損壞設備。
絕對最大額定值
使用IC超過絕對最大額定值，如所施加的電壓或工作溫度范圍（TJ）可能會導致IC損壞。當遭受這種損傷時，不應假設IC（短路模式或開放模式）的狀態。當預期IC的絕對最大額定值被超過時，在特殊模式下使用IC時應考慮實施諸如熔斷器之類的物理安全措施。
DW8534 推薦工作條件
引腳符號
| 參數
| Min.
| Typ.
| Max.
| Unit
|
DRAIN
| 漏極電壓
|
|
| 500 | V |

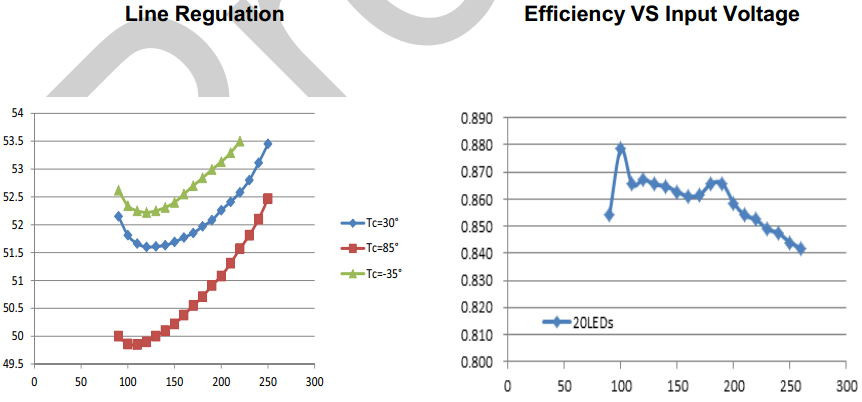

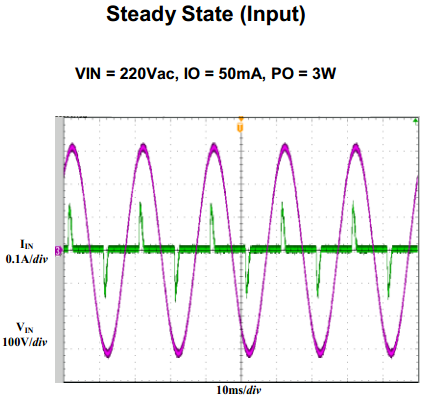

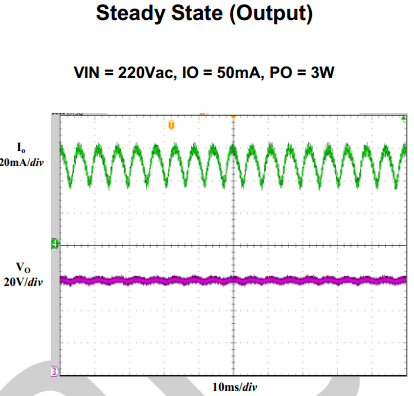

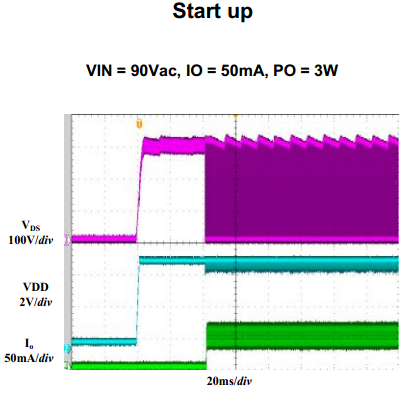

DW8534 典型運行特性
(輸入電壓范圍=90VAC~260VAC, 輸出電流=50mA, 負載電壓=60V,或者20顆LED串聯 (VF=3V) ，除非另有說明)
DW8534 詳細描述
DW8534是一種適用于非隔離降壓LED系統的恒流LD驅動器。DW8534可以實現極佳的線性和負載調節，效率高，BOM成本低，外圍元件少。
■啟動
當內部高壓啟動電路電荷VDD到導通閾值，柵極驅動器啟動開關。在正常工作狀態下，電流源電荷VDD到5.4V的功率MOSFET關閉時。一旦VDD的電壓低于4.4v，DW8534停止開關。
■恒流控制
DW8534控制的電流檢測電阻的電流輸出的信息。輸出LED平均電流可以計算為：
ILED = 0.24 / RCS
在以下情況下,
RCS: 反饋電阻器連接GND和VDD芯片電容器之間。

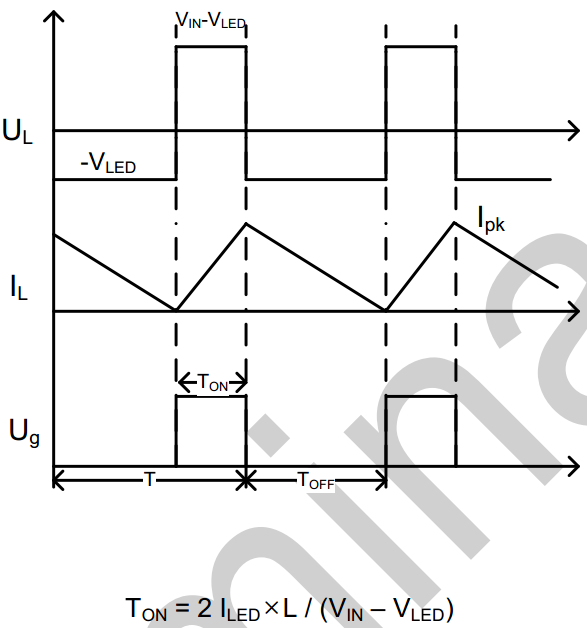

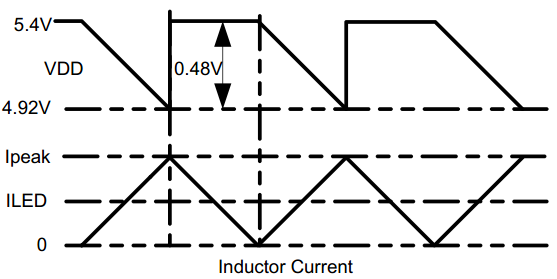

電感電流和電壓波形如下:
■臨界傳導模式操作
DW85 34在電感電流的臨界傳導模式下工作。當外部功率MOSFET導通時，電感電流從零線性增加。可以計算MOSFET的開啟時間。
如：
當，
L : 電感。
ILED : 輸出LED電流。
VIN :整流濾波后的輸入電壓。
VLED : 輸出電壓。
當功率MOSFET關斷時，電感電流減小。當電感電流為零時，功率MOSFET再次導通。MOSFET的關斷時間可以計算為：
TOFF= 2 ILED *L / VLED

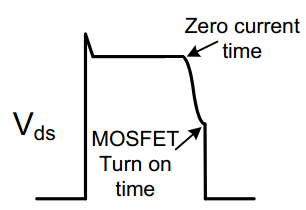

DW8534在準諧振工作模式。當電感器電流衰減到零時，功率電感器、MOSFET輸出電容器和雜散電容之間發生諧振。DW8534可以檢測電感器的零電流信號，并在谷中接通MOSFET，這可以減少功率損耗和EMI輻射。如果DW8534不能獲得零電流信號，則關斷時間將變?yōu)?00μs。
■DW8534過溫保護
當DW8534溫度高于135°C，LED電流減少，如果是高于150°C，輸出電流減小到零。
■LED開路保護
當MOSFET的關斷時間小于5US連續3個周期時，觸發OVP。一旦OVP被觸發，DW8534保持800毫秒。在OVP中，DW8534等待下一個脈沖的800毫秒。

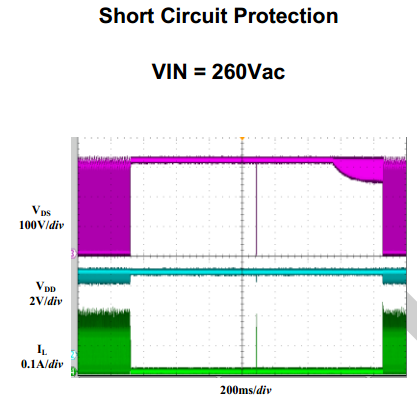

■LED短路保護
當輸出短路，dw8534檢測不到零電流信號。關機時間為400納秒。如果DW8534不能檢測到連續10個周期的零電流信號，SCP是觸發，然后DW8534停止開關800ms直到下一個脈沖。
■PCB Layout 注意事項：
1. VDD引腳必須在本地繞過陶瓷電容器。
2. 使功率回路面積盡可能小以降低EMI輻射。
3. 芯片應遠離MOSFET、變壓器和二極管等發熱元件。
4. 注意，芯片接地沒有像往常一樣連接到輸入電容器的陰極。

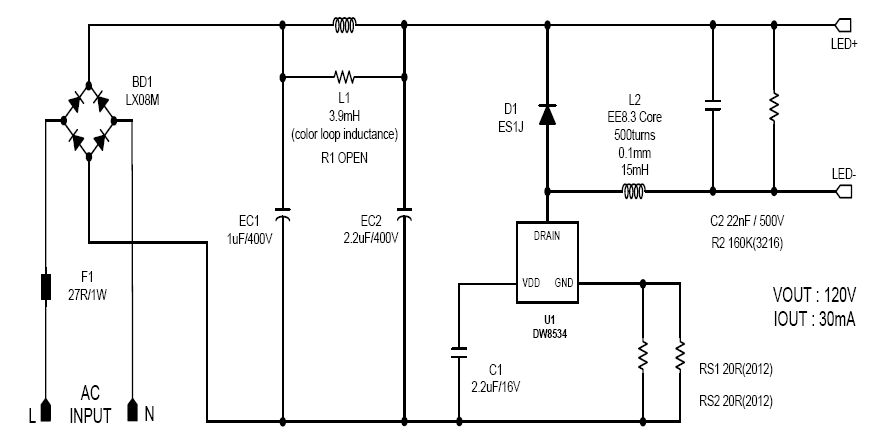

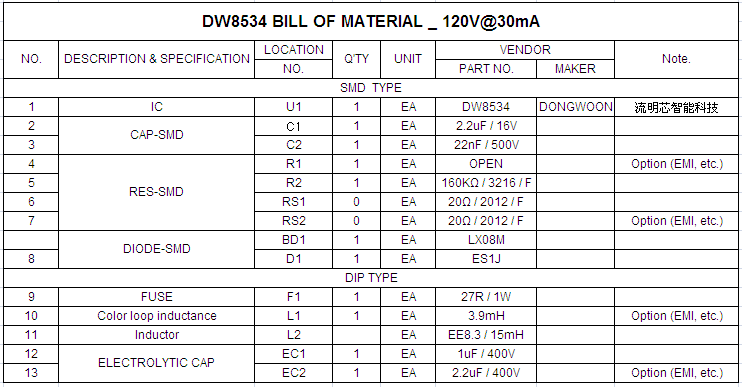

DW8534應用參考
輸入電壓范圍： 90VAC ~ 264VAC
輸出電壓：40V ~ 60V
輸出電流： 50mA
功率因素>0.4
