具有高PF和內置高壓COOLMOS的非隔離降壓LED恒流驅動芯片DW8533
DONGWOON-DW8533 訂購信息
訂購型號
| IC絲印
| 封裝形式 | 最小包裝 |
DW8533
| DW8533
xxxxxX
| SOP7
| 2500/Tape and Reel
|
高PF非隔離內置COOLMOS恒流驅動芯片DW8533介紹:
DW8533是一款帶有源功率因數校正的高精度降壓型LED恒流控制器，適用于85Vac-265Vac全范圍輸入電壓的非隔離降壓式LED恒流電源。DW8533集成有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS管處于零電流開通狀態，開關損耗得以減小，并且大大提高了效率。同時電感的利用率也較高。DW8533內部集成600V功率MOSFET,只需要很少的外圍器件，即可實現優異的恒流特性.DW833直接從輸出端提供，不需要輔助繞組。
DW8533具有多種保護功能，極大地提高了系統的安全性和可靠性，包括VCC過電壓保護、芯片供電欠壓保護、短路保護、LED開路保護、逐周期電流限制和過溫保護。
非隔離高PF內置COOLMOS恒流驅動芯片DW8533特性
●無輔助繞組；
●600伏高壓MOSFET集成電路；
●高精度LED恒流和優異的線性負載調整率；
●高PF低電流紋波輸出；
●臨界導通模式 ;
●寬工作范圍高效率;
●逐周期電流限制;
●LED短路保護 ;
●LED開路保護 ;
●過溫保護;
●緊湊型SOP7封裝;
非隔離高PF內置COOLMOS恒流驅動芯片DW8533應用:
●AC/DC LED驅動器應用
●標志和裝飾LED照明
●平板顯示器的一般照明
●RGB背光
●通用恒流源
●LED球泡燈
高PF非隔離內置COOLMOS恒流驅動芯片DW8533引腳信息

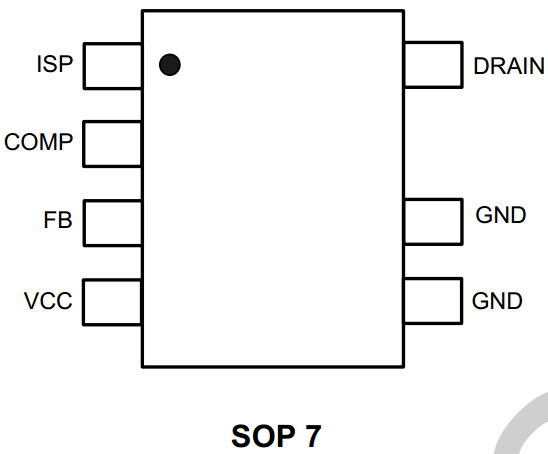

引腳號.(DW8533)
| DW8533 管腳名稱 | DW8533 管腳描述 |
1
| ISP | 輸出電流檢測引腳。引腳用于輸出電流控制 |
| 2 | COMP |
內部誤差放大器的補償引腳。在引腳和GND之間連接一個電容器，以補償內部反饋環路。 |
| 3 | FB
|
電壓回路反饋引腳。FB是通過檢測輸出電壓來檢測LED開路的。 |
| 4 | VCC
|
芯片供電引腳。該引腳提供電流到內部啟動電路。該引腳必須繞過電容附近。 |
| 5 | GND
| 接地引腳 |
6
| GND
| 接地上腳
|
| 7 | DARIN | MOSFET 的柵驅動腳 |

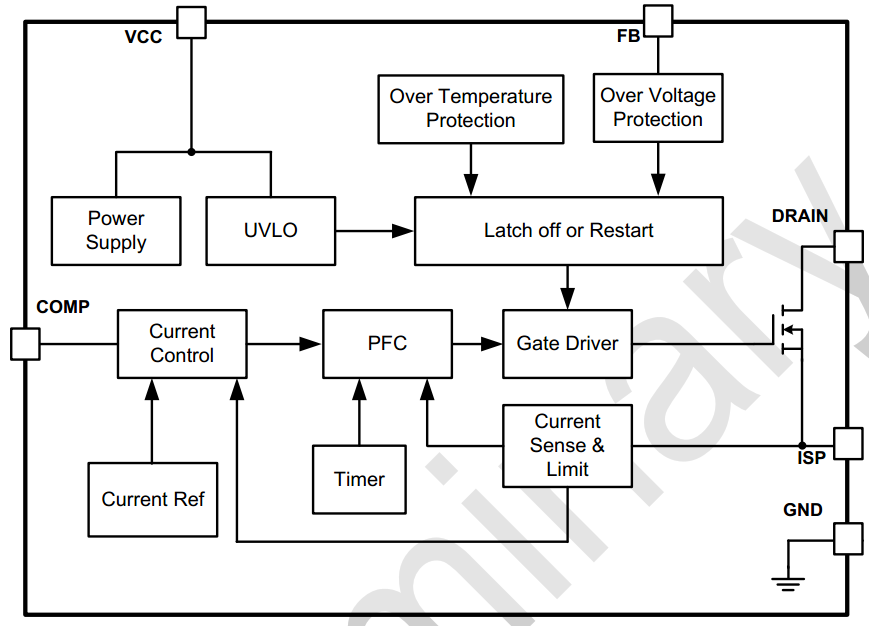

DW8533 結構圖:

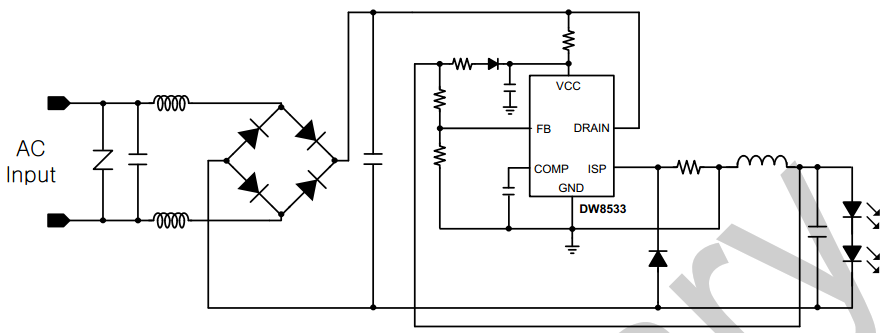

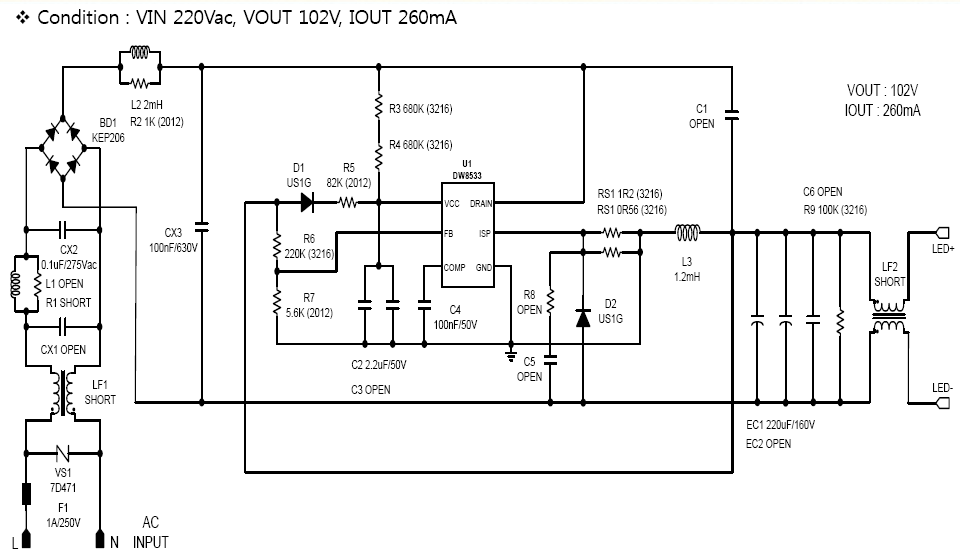

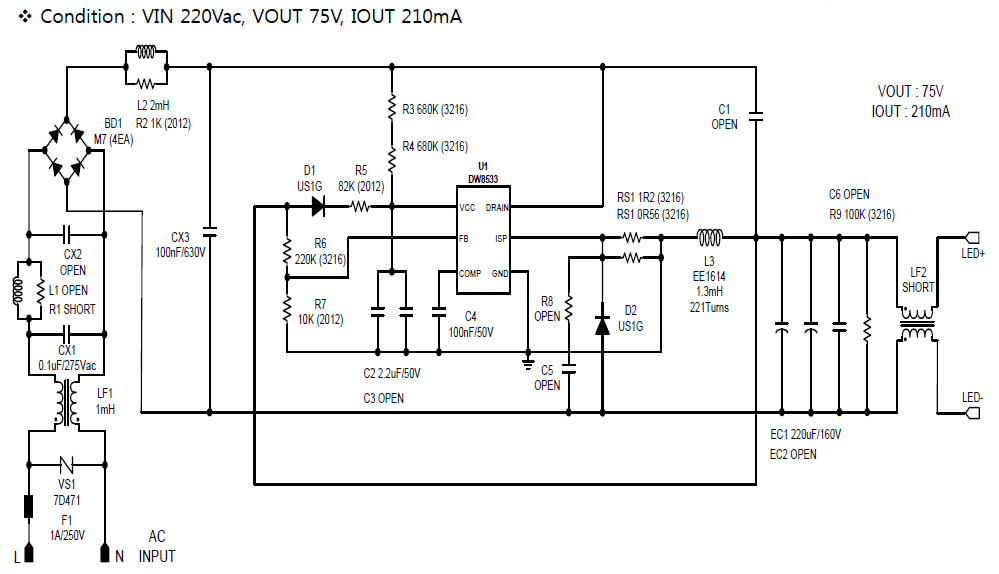

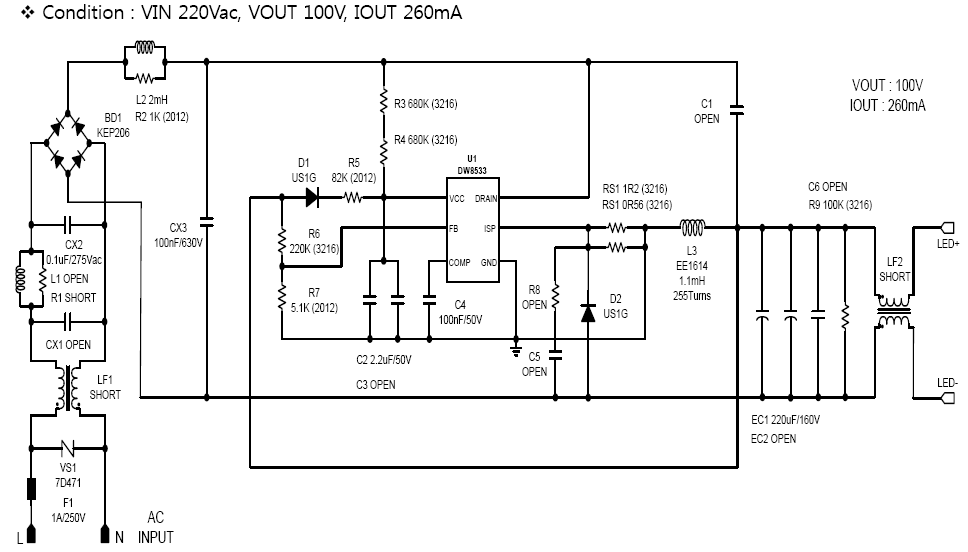

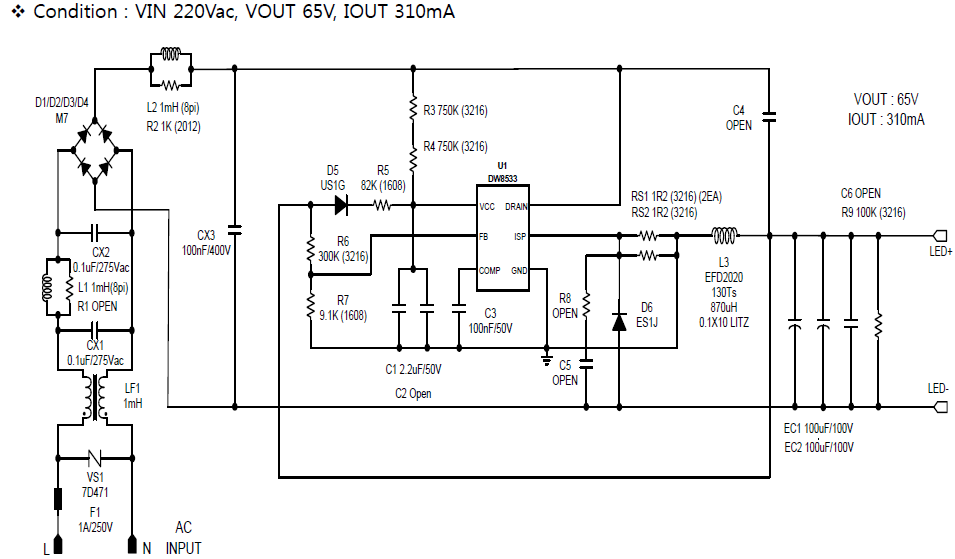

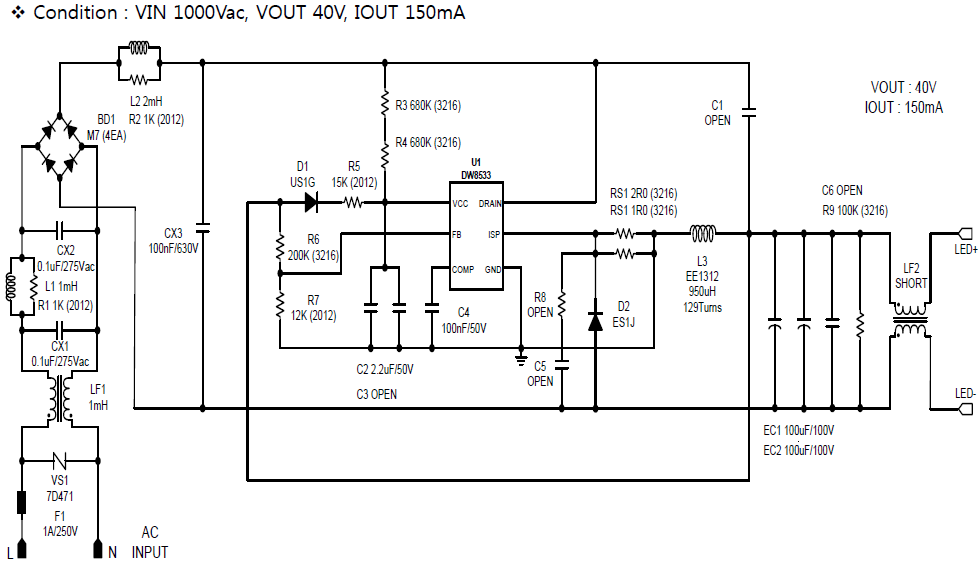

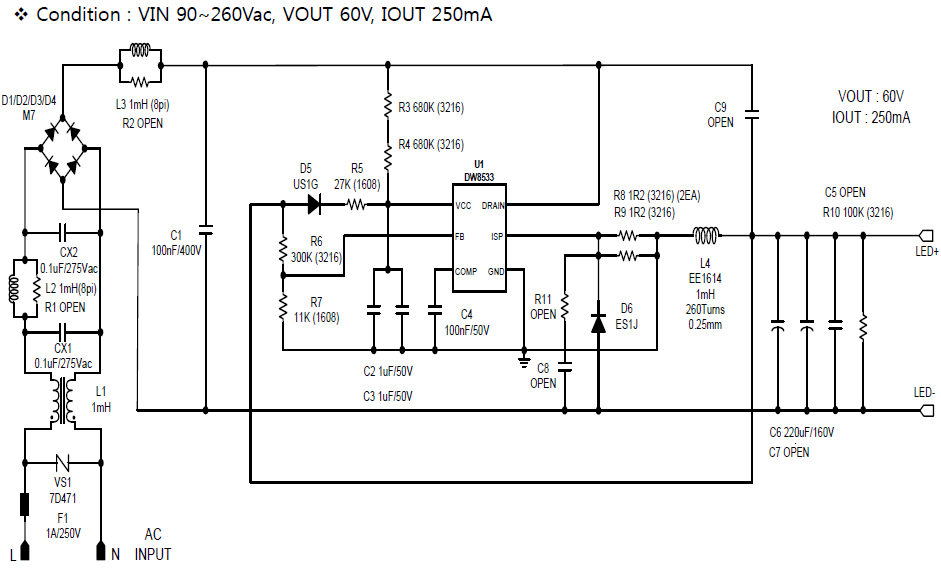

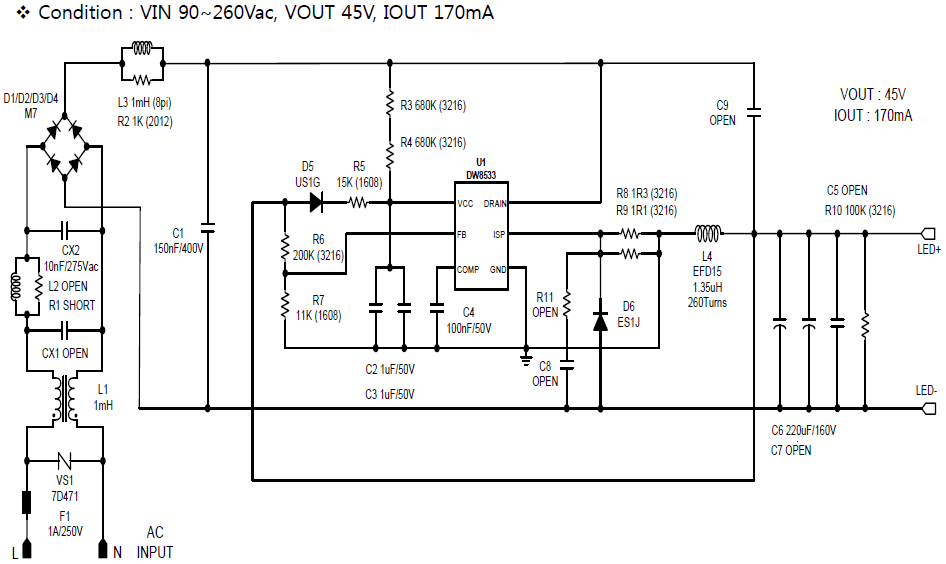

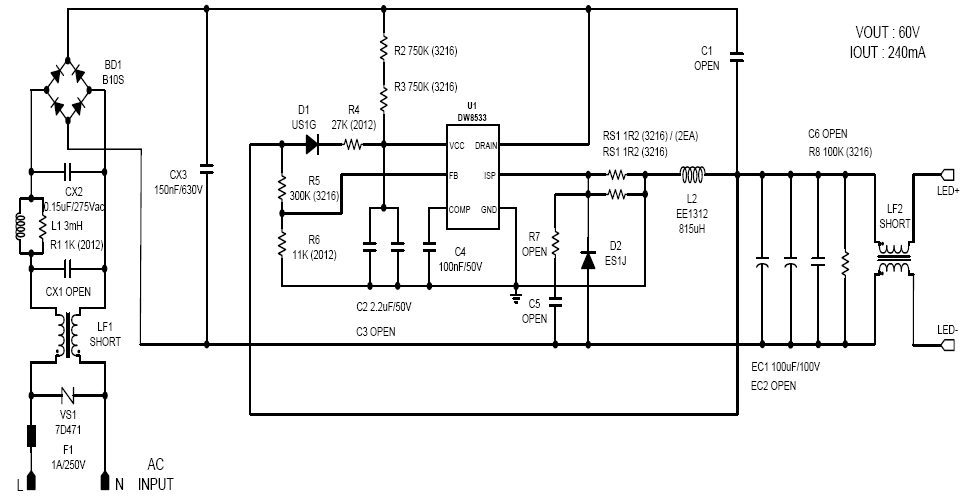

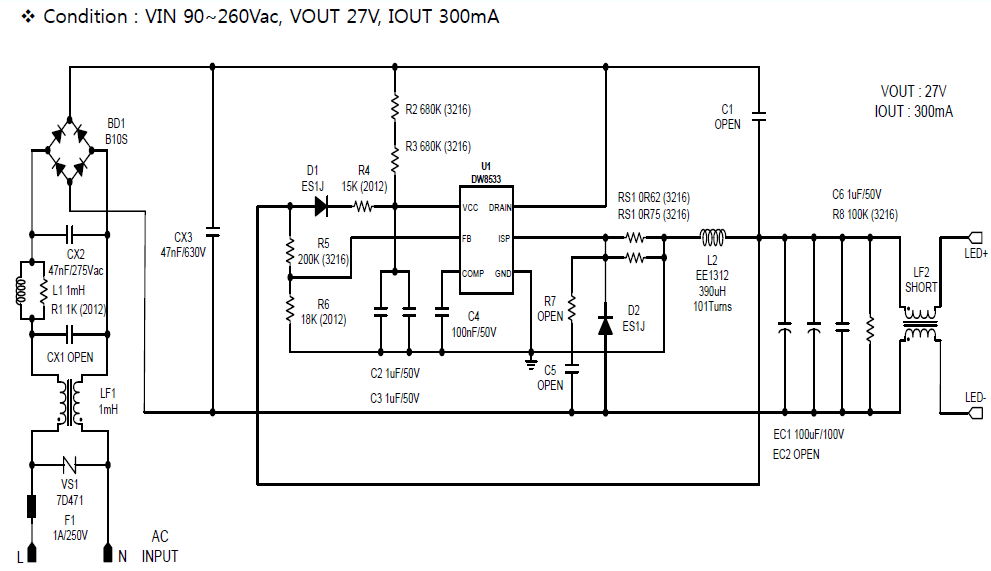

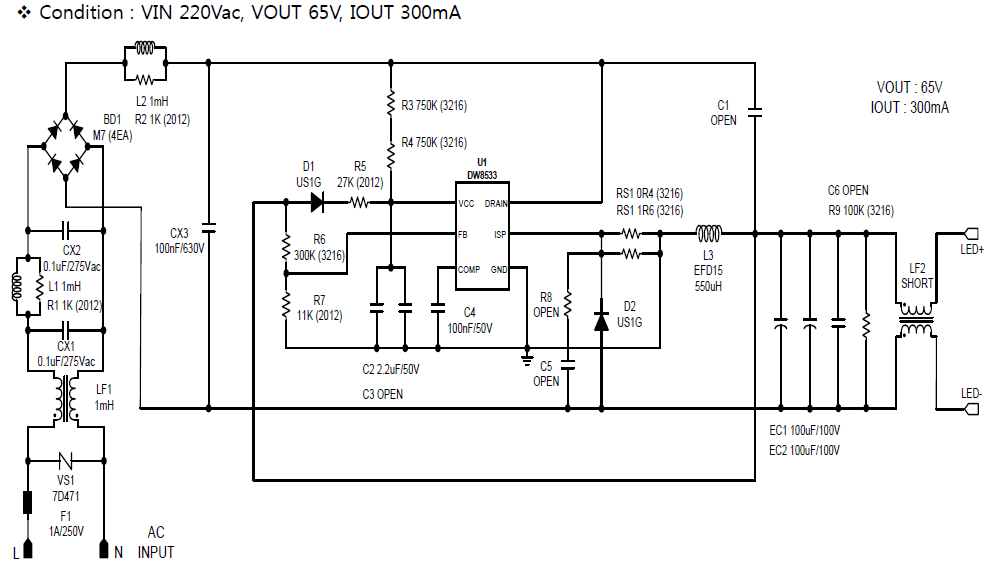

DW8533 典型應用電路:
絕對最大額定值(1)
符號
| 參數
| 額定值
|
VCC
| VCC電壓
| 43V
|
GATE
| 柵極電壓
| 18V
|
ISP, COMP, FB
| ISP, COMP, FB電壓 | -0.3V ~ 4.5V
|
θJA
| 封裝熱阻節點到環境溫度(2) | 96 ℃/W
|
θJC | 封裝熱阻節至外殼溫度(2) | 45 ℃/W
|
TSTG
| 儲存溫度
| -65 ~ 150 ℃
|
TJ | 結點溫度(3),(4) | 150℃
|
注釋 1. 超過這些額定值可能損壞芯片。
2. 在JESD51-7，4層PCB上測量。
3. DW8533保證了從40°C到150°C結溫度的穩定性能。結溫范圍規范是通過設計、表征和與統計過程控制的相關性來保證的。
4. DW8533包括熱保護，其目的是在過載條件下保護芯片。當結溫超過最大工作結溫時，熱保護是有效的。在指定的絕對最大操作結溫下連續操作可能損壞器件。
絕對最大額定值
使用IC超過絕對最大額定值，如所施加的電壓或工作溫度范圍（TJ）可能會導致IC損壞。當遭受這種損傷時，不應假設IC（短路模式或開放模式）的狀態。當預期IC的絕對最大額定值被超過時，在特殊模式下使用IC時應考慮實施諸如熔斷器之類的物理安全措施。
DW8533 推薦操作條件
符號
| 參數 | 最小值
| 典型值 | 最大值
| 單位
|
VCC
| IC供電電壓
| 20
|
| 30 | V |
FB
| FB電壓
| 1.6
|
| 2.6 | V |
TJ
| 結溫
|
|
| 125 | ℃
|

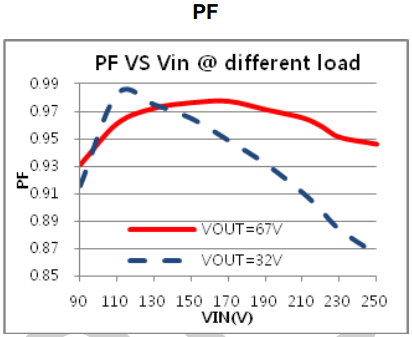

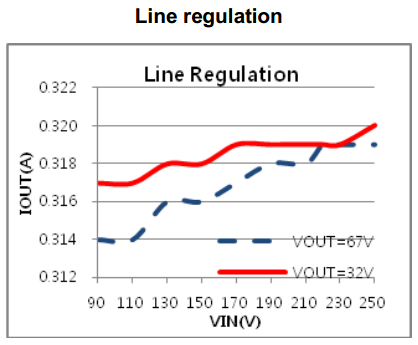

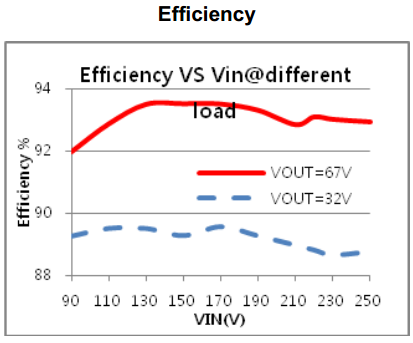

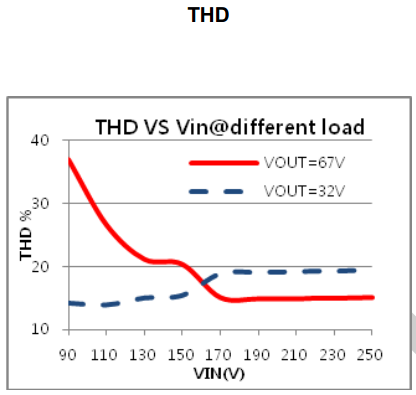

DW8533 典型運行特性

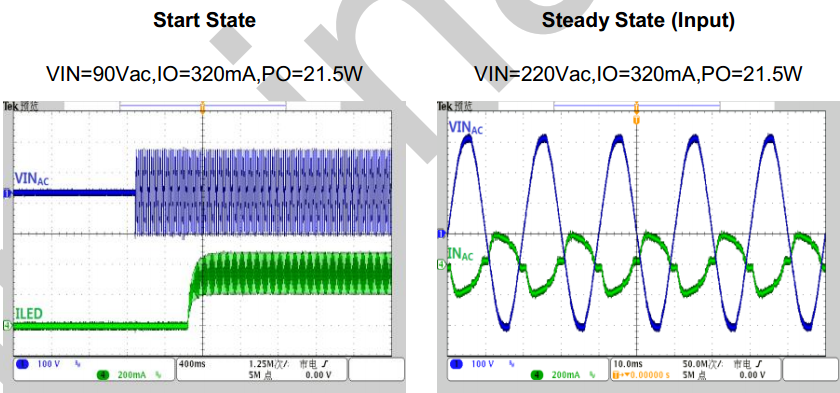

(輸入電壓=85VAC~264VAC, 輸出電壓=67V, 輸出電流=320mA, ,除非另有說明)
DW8533 詳細描述
DW8533是一種恒流LED調節器，適用于具有功率因數校正的非隔離降壓LED系統。內置600V功率MOS集成，可以大大簡化LED照明系統的設計。DW8533可實現良好的線性和負載調節，效率高，BOM成本低。
啟動
當上拉電阻器充電VCC到21V時，柵極驅動信號開始切換，并且當輸出足夠時，輸出開始向VCC引腳提供功率。一個內部電壓鉗連接到VIN引腳，以防止VCC過高。內部10mA電流拉動VCC向下和停止開關，當它在43V以上，當VCC被拉到35V時重啟開關。當VCC低于7.7V時，它停止切換。
環路補償
將積分器配置應用到輸出電流反饋回路，其中電容器連接到COMP引腳。對于離線應用，交叉頻率應設置得小于120 Hz或100Hz的線路頻率。為了獲得良好的PFC性能，推薦一種0.1μF的電容器連接到COMP引腳。
LED過溫保護
當DW8533高于150°C時，芯片停止開關，輸出電流降至零，當溫度降至135°C時，芯片再次開始開關。
LED開路保護
輸出電壓可以通過FB引腳檢測。當FB電壓高于3.0V時，LED開路保護被觸發，功率MOSFET柵極驅動器停止切換。幾秒鐘后，柵極驅動器再次開始切換。
推薦的FB引腳電壓在額定輸出時約為2.5V，其上拉電阻通常在幾百KΩ電平。
LED短路保護
DW8533判斷從FB電壓短路。在短路的LED條件下，DW8533將內部命令電流降低到非常低的電平，并將開關頻率減慢到1.25 kHz，以減小輸出電流。
如果LED短路或LED開路保護是不合理的PCB布局觸發錯誤，一個20PF電容器并聯到FB引腳和GND可以解決這個問題。
PCB Layout注意事項：
合理的PCB布局設計對實現芯片的穩定工作是至關重要的。
1. 當輸入電容離芯片DW8533的VCC引腳水平距離很遠時，寄生電感會較大，上電過程中較大di/dt在寄生電感上產生的噪聲會影響芯片的采樣，致IC工作出現異常。避免上述問題，需在靠近芯片VIN引腳至GND并聯一個0.1μF的瓷片電容。
2. 將電源回路的面積盡可能小，以減少EMI輻射。
3. 芯片應遠離MOSFET、變壓器和二極管等發熱元件。
4. 注意，芯片接地是否有連接到輸入電容器的陰極。
應用參考

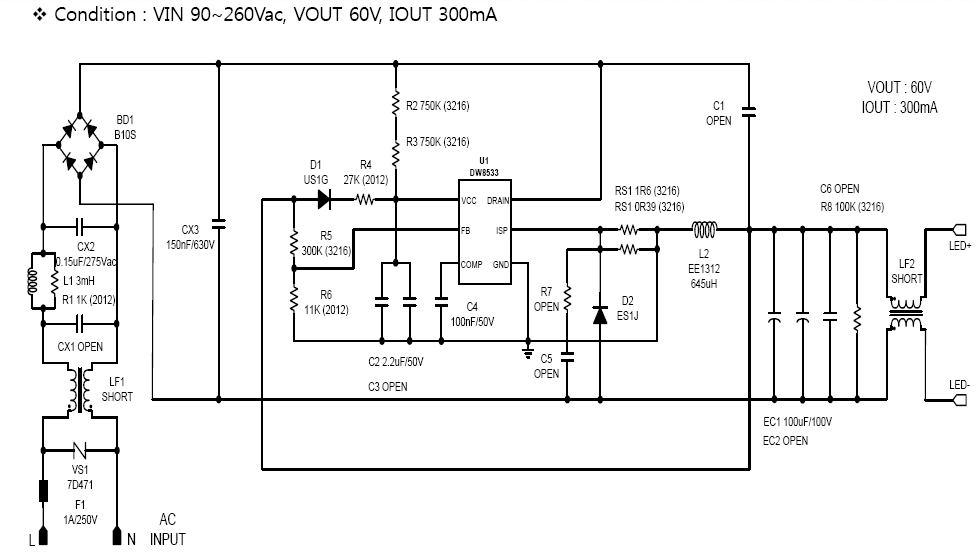

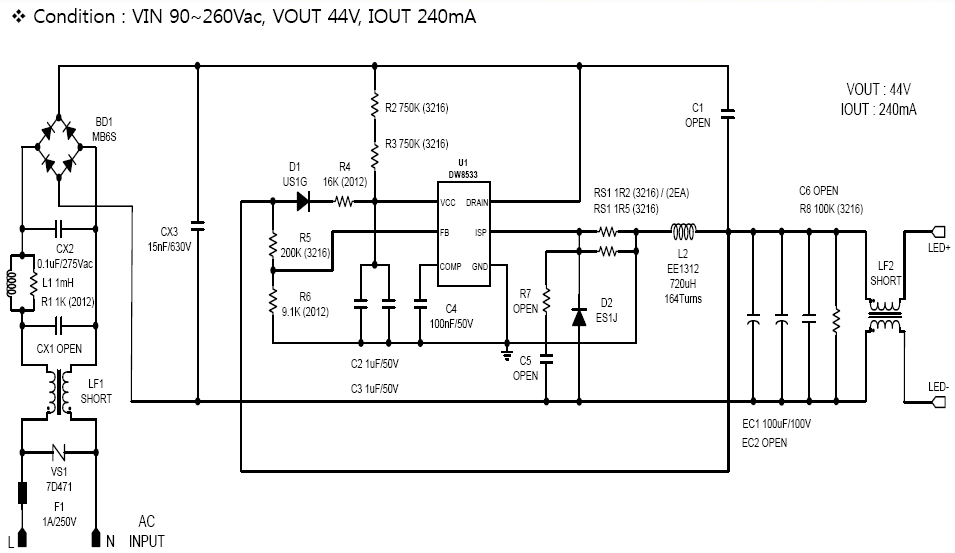

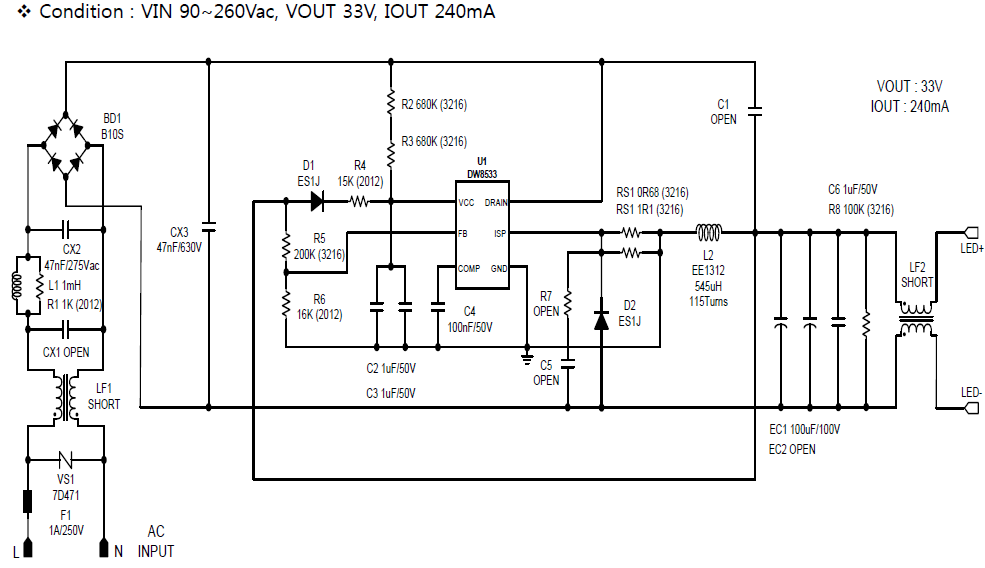

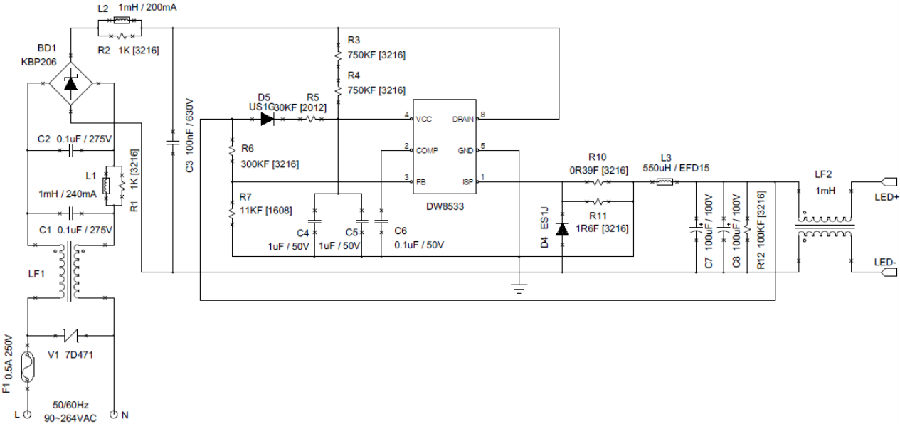

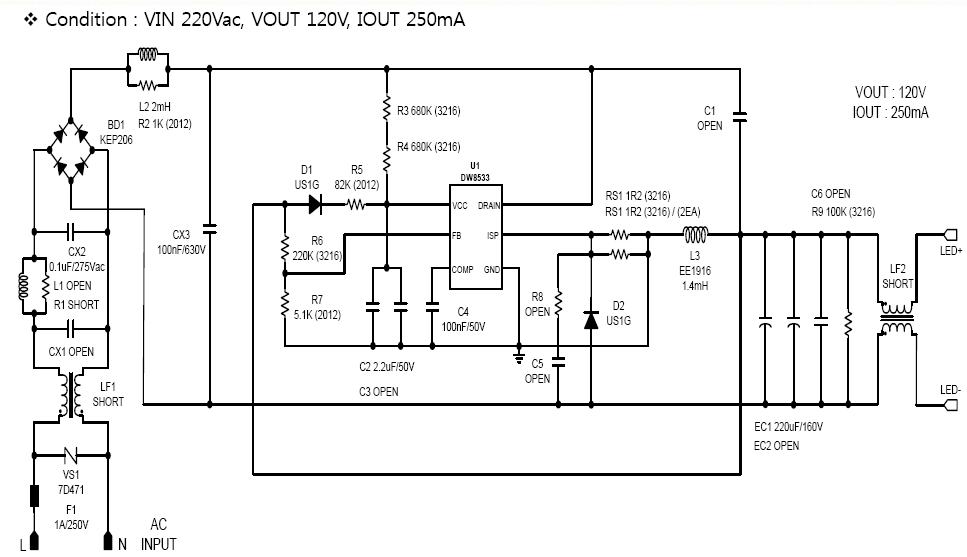

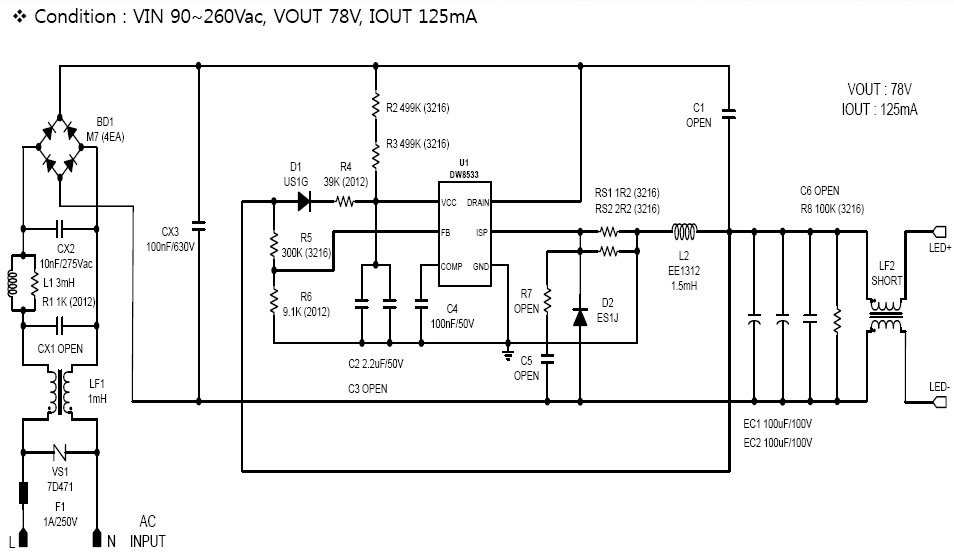

輸入電壓范圍: 90VAC~264VAC
輸出電 : 32~65V
輸出電流: 320mA
PF: >0.9
本文關鍵詞：DW8533, 非隔離, 降壓LED恒流驅動器，高功率因不校正, 內置高壓COOLMOS
