CL5822概述
CL5822是一款高精度的非隔離降壓型LED控制器，適用于85~265V交流電壓以及12V~600V直流電壓范圍的5W~18W的小功率LED照明應用。
CL5822內置了高精度的采樣、補償電路，使得電路能夠達到 ±3%,以內的恒流精度，并且能夠?qū)崿F(xiàn)輸出電流對電感與輸出電壓的自適應，從而取得優異的線性調整率和負載調整率。
CL5822內部集成了600V功率MOSFET,加之精準穩定的自適應技術，使得系統外圍結構十分簡單，可在外圍器件數量少，參數范圍寬松的條件下實現高精度恒流控制，從而能夠確保在批量生產時LED燈具參數的一致性。
CL5822具有豐富的保護功能：輸出開路保護、采樣電阻開短路保護、過溫保護、輸出過壓保護等。

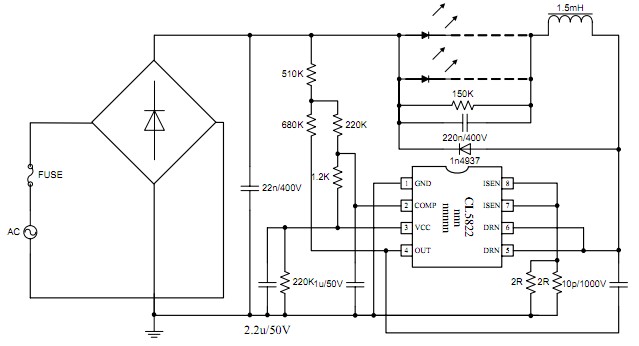

CL5822典型應用圖
CL5822 采用DIP8 封裝.

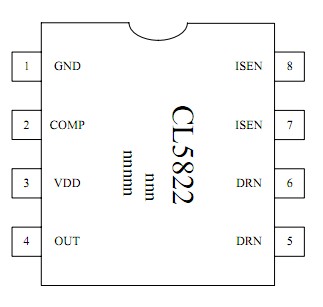

管腳描述
管腳號 | 管腳名稱 | 描述 |
1 | GND | 電源地
|
2 | COMP | 線性補償端 |
3 | VDD | 工作電源
|
4 | OUT | 內部驅動MOS管源端 |
5,6 | DRN | 內部功率MOS管漏端 |
7,8 | ISEN | 電流采樣端
|
定購信息
定購型號 | 封裝 | 溫度范圍 | 包裝形式 | 打印 |
CL5822 | DIP8 | -40 oC到110 oC | 管裝 50 顆/管 | CL5822
XXXXXY
YXX |
CL5822主要特點：
1.內置2N60MOS源級驅動高功率高效率恒流IC(全電壓輸入PF>0.9，Efficiency>90%)
2.精確定電流(高電壓輸入(AC176~265V) 電流精度+/-3%.線性調整率+/-0.8%,負載調整率+/-0.2%)
3. BOM成本低，可過CE。另可用全部插件設計，也可加貼面設計。板面尺寸小巧，成本低！
4.IC內部集成,短路保護,開路保護,OVP,OTP保護，過溫保護等
5.輸出38－76V，電流最大為250mA(可做24串12并等） (從10串到24串可共用一個電源) .輸出電流基本上不會變化。
6.內置12.5V穩壓管,DIP－8封裝，工作溫度可在－40到150 oC。

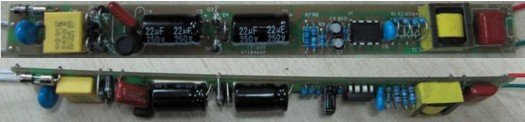

7.線路精簡，需要的元器件少，電源166.7x16.1x11MM.
8.調試簡單、方便，節省許多調試時間。
