XL3001是壹款降壓恒流型LED驅動器，可工作在DC8V到40V輸入電壓範圍，低紋波，內置功率MOS。XL3001內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。 PWM控制環路可以調節占空比從0~100%之間線性變化。內置輸出過電流保護功能，當輸出短路時，開關頻率從220KHz降至60KHz。內部補償模塊可以減少外圍元器件數量。

XL3001是開關降壓型 LED 恒流驅動芯片；固定開關頻率 220KHz，可減小外部元器件尺寸，方便 EMC設計。芯片具有出色的線性調整率與負載調整率，輸出電流支持 0~2.5A間任意調節。芯片內部集成過流保護、過溫保護、短路保護等可靠性模塊。

XL3001為標準 SOP8-EP 封裝，集成度高，外圍器件少，應用靈活。

XL3001電路特點

●8V到40V寬輸入電壓範圍

●0.21V輸出電流采樣電壓

●最大占空比100%

●最小壓差0.3V

●固定220KHz開關頻率

●最大3A開關電流

●內置功率MOS

●出色的線性與負載調整率

●內置頻率補償功能

●內置輸出短路保護功能

●內置熱關斷功能

●內置電流限制功能

●SOP8-EP封裝

XL3001電路應用

●降壓恒流驅動

●顯示器LED背光

●通用LED照明

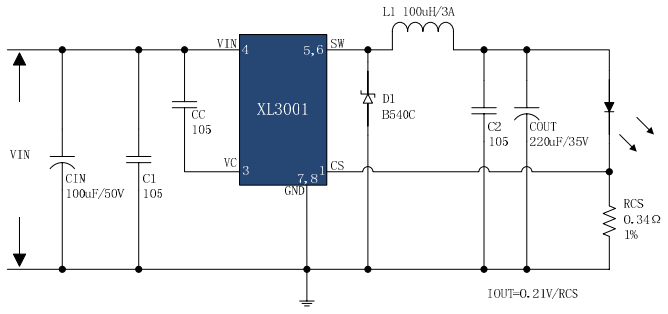

XL3001典型應用電路圖

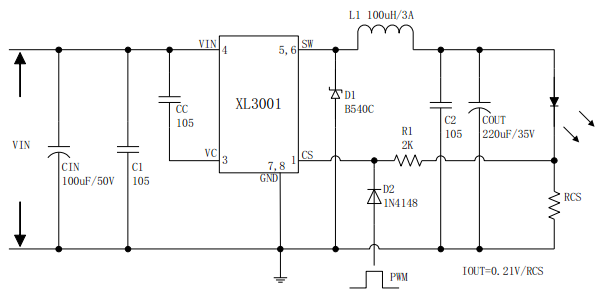

PWM調光典型系統應用電路(PWM DIMMING)

典型應用中添加合適的外圍元器件可實現PWM調光功能，改變PWM信號的占空比可得到不同的LED電流。PWM信號高電平大於3.3V（參考地，小於VIN），低電平小於0.2V（參考地）。
