DONGWOON DW3505A 低壓差線性LED恒流驅動IC｜300mA可調/SOT89-5L/汽車照明/工業指示燈專用｜替代AMC7135/QX7135/BCR420U
DW3505A核心亮點： 5~40V寬壓輸入｜0~300mA可調恒流｜0.2V@60mA超低壓差｜內置熱降額保護｜支持PWM調光｜SOT89-5L封裝｜無EMI干擾｜可直接PIN對PIN替代AMC7135/QX7135/BCR320U/BCR420U
關鍵詞：DW3505A, DONGWOON, 韓國動運科技, DW3505A代理商, DW3505A規格書, DW3505A中文資料, DW3505A datasheet, 300mA線性恒流驅動, SOT89-5L, PWM調光LED驅動, 低壓差恒流IC, 汽車照明驅動, 指示牌照明驅動, RGB背光驅動, DW3505A替代AMC7135, DW3505A替代QX7135, DW3505A替代BCR320U, DW3505A替代BCR420U
產品描述：DW3505A是DONGWOON韓國動運科技原廠推出的瞬間開關型低壓差線性LED恒流驅動芯片，支持5~40V寬電壓輸入、最大300mA可調輸出，內置熱降額保護，支持0~100% PWM調光，單電阻設定電流，外圍極簡、無EMI干擾。DW3505A專為LED燈泡、指示裝飾照明、平板背光、RGB背光、汽車照明、通用恒流源等場景設計，可直接PIN對PIN替換AMC7135、QX7135、BCR320U、BCR420U等主流型號，恒流精度更高、散熱更穩、可靠性更強。
DW3505A線性LED恒流驅動芯片 產品核心優勢
● 寬電壓輸入5~40V，完美適配12V/24V車載與工業供電系統
● 輸出電流0~300mA可調，單電阻精準設定，恒流精度±5%
● 超低壓差：最大0.2V@60mA，發熱小、轉換效率更高

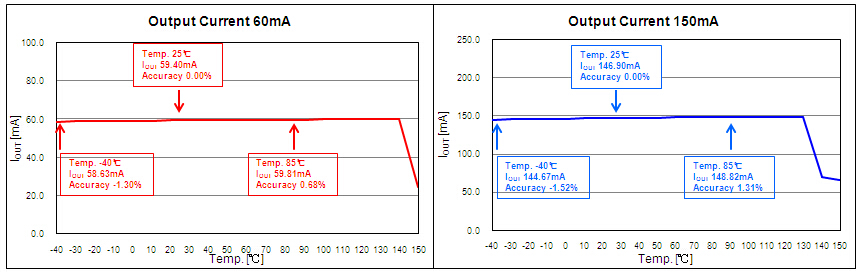

● 內置熱降額保護，高溫自動降流，長期工作更安全穩定
● 支持PWM調光（≤30kHz），0~100%無頻閃精準調光
● 外圍僅一個電阻，電路極簡、成本低、PCB走線簡單
● SOT89-5L標準封裝，體積小、散熱好、易于貼片生產
● 無EMI干擾，輕松通過各類安規與電磁兼容測試
DW3505A 關鍵電氣參數 | 規格書參數
| DW3505A 參數項 | DW3505A 典型值 | DW3505A 單位 |
| 輸入電壓 | 5~40 | V |
| 輸出電流 | 0~300 | mA |
| 低壓差 | 0.2@60mA | V |
| 恒流精度 | ±5% | -- |
| 熱降額閾值 | 140 | ℃ |
| 調光方式 | PWM | -- |
| 封裝形式 | SOT89-5L | -- |

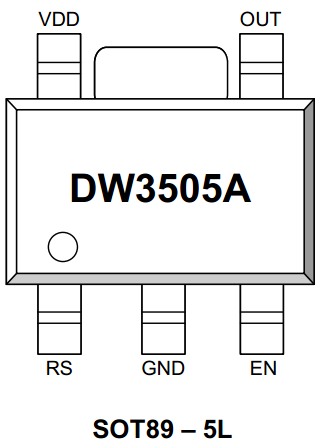

DW3505A 芯片引腳定義與封裝尺寸 | 引腳圖
| DW3505A PIN腳位 | DW3505A 引腳名稱 | DW3505A 功能描述 |
| 1 | RS | 輸出電流設定，外接電阻到GND |
| 2 | GND | 地 |
| 3 | EN | 使能與PWM調光，高電平有效，推薦≤30kHz |
| 4 | OUT | LED恒流輸出 |
| 5 | VDD | 電源電壓輸入 |
DW3505A 內部電路框架圖 | 內部結構

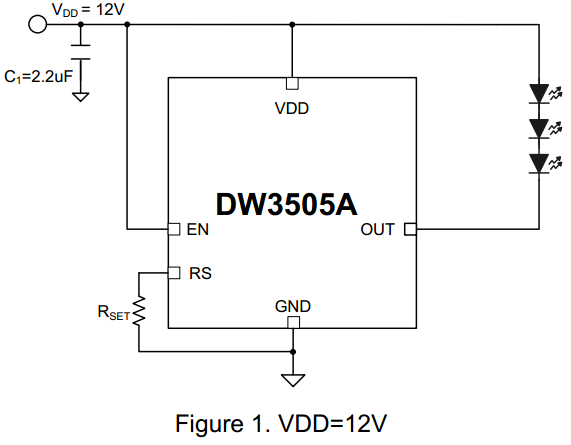

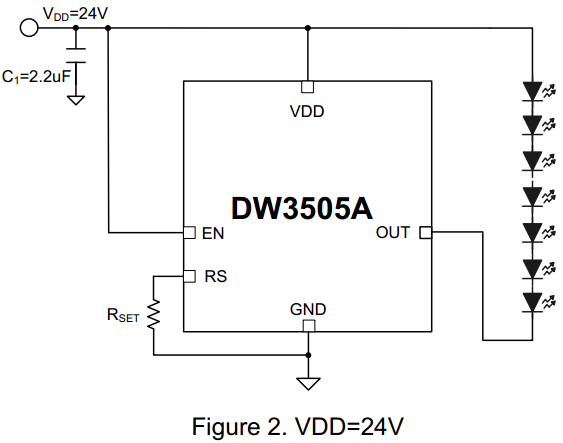

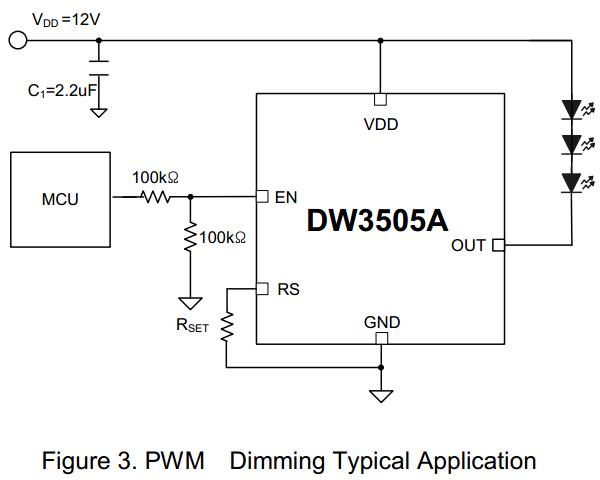

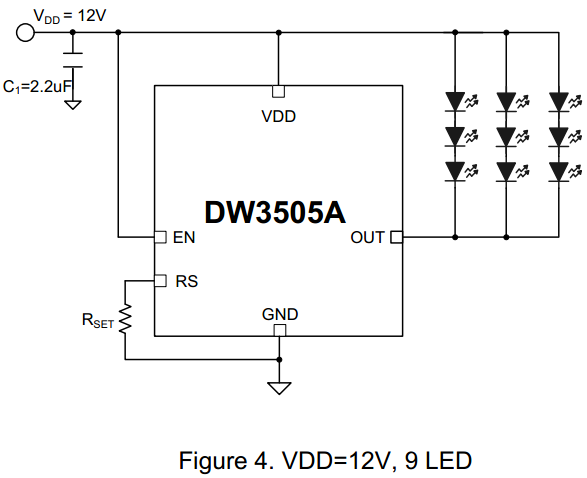

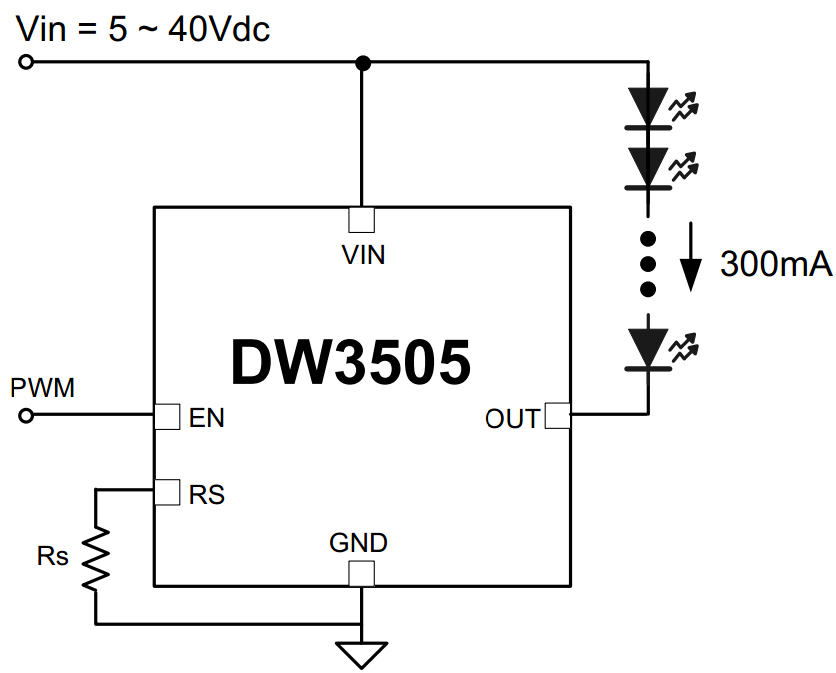

DW3505A 典型應用電路 | 參考設計
DW3505A 應用場景 | 適用領域
● LED燈泡、家用照明、小型照明設備
● 指示牌、廣告標識、裝飾性LED照明
● 平板顯示器、家電面板、通用背光照明
● RGB背光、炫彩照明、氛圍燈驅動
● DC/DC、AC/DC配套恒流源、穩流模塊
● 汽車內飾燈、日行燈、信號燈、車載照明
● 通用恒流源、工業控制、儀器設備恒流供電
DW3505A 兼容替換型號與優勢對比
DONGWOON DW3505A可直接PIN TO PIN替換：AMC7135、QX7135、BCR320U、BCR420U
● 優勢1：工作電壓更寬5~40V，覆蓋更多車載與工業場景
● 優勢2：壓差更低（0.2V@60mA），效率更高、發熱更低
● 優勢3：內置熱降額保護，同類競品多無此項保護，可靠性更高
● 優勢4：恒流精度±5%，溫度與電壓波動下電流更穩定
● 優勢5：PWM調光支持更高頻率，調光更平滑、無頻閃

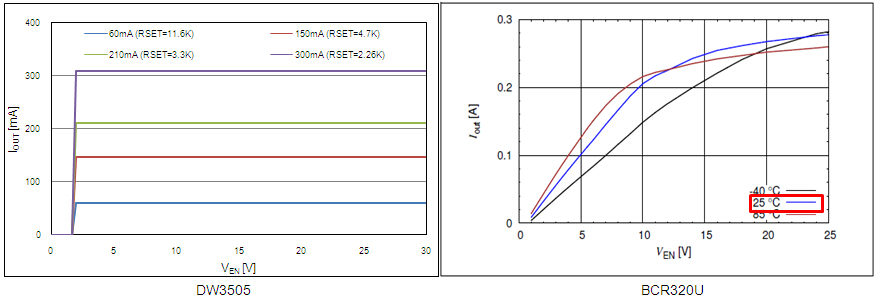

DW3505A與同類競品參數對比 | 替代對比
| 項目 | DW3505A | BCR320U | BCR420U | 優勢說明 |
| 品牌 | DONGWOON | Infineon | Infineon | 原廠穩定供貨 |
| 工作電壓 | 5~40V | ~25V | ~40V | 電壓范圍更寬 |
| 最大電流 | 300mA | 250mA | 150mA | 輸出能力更強 |
| 壓差 | 0.2V@60mA | 1.4V | 1.4V | 壓差更低效率更高 |
| 熱保護 | 有 | 無 | 無 | 高溫更安全 |
| 恒流精度 | ±5% | -- | ±10% | 精度更高更穩定 |
DONGWOON韓國動運科技線性恒流解決方案推薦
| DW8501 | DW8502 | DW8505A | DW8506 | DW8506A | DW3505A |
| 輸入電壓(V) | 5~40 | 5~40 | 5~40 | 6.5~40 | 6.5~40 | 5~40 |
| 輸出電流 | ≤1.5A可調 | ≤2.5A可調 | ≤100mA可調 | ≤100mA可調 | 固定60mA | ≤300mA可調 |
| 壓差 | Max.0.3V@300mA | Max.1V@1A | Max.0.1V@60mA | Max.0.5V@50mA | Max.0.6V@60mA | Max.0.2V@60mA |
| 調光 | PWM | PWM | PWM | -- | -- | PWM |
| 保護功能 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 |
| 封裝 | SOT223-5L/TO252-5L | TO263-5L/TO220-5L | SOT23-5L | SOT23-5L | WLCSP | SOT89-5L |
| 典型電路 |  |  |  |  |  |  |
品牌代理與服務
廣晟微半導體（深圳）有限公司是DONGWOON韓國動運科技官方授權代理商，專注線性恒流驅動、電源管理芯片推廣與技術支持，提供完整規格書、應用方案、樣品測試與技術售后，助力客戶快速量產。
官方網站：http://huimai2.com
