DONGWOON DW8505A 低壓差線性LED恒流驅動IC｜100mA可調/SOT23-5L/小體積背光專用｜替代BCR401W/BCR420U/DW8506
DW8505A核心亮點： 5~40V寬壓輸入｜0~100mA可調恒流｜0.1V@60mA超低壓差｜內置熱降額保護｜支持PWM調光｜SOT23-5L封裝｜無EMI干擾｜可直接PIN對PIN替代BCR401W/BCR420U/DW8506
關鍵詞：DW8505A, DONGWOON, 韓國動運科技, DW8505A代理商, DW8505A規格書, DW8505A中文資料, DW8505A datasheet, 100mA線性恒流驅動, SOT23-5L, PWM調光LED驅動, 低壓差恒流IC, 背光驅動, 指示照明驅動, DW8505A替代BCR401W, DW8505A替代BCR420U, DW8505A替代DW8506
產品描述：DW8505A是DONGWOON韓國動運科技原廠推出的瞬間開關型低壓差線性LED恒流驅動芯片，支持5~40V寬電壓輸入、最大100mA可調輸出，內置熱降額保護，支持0~100% PWM調光，單電阻設定電流，外圍極簡、無EMI干擾。專為LED燈泡、指示裝飾照明、平板背光、RGB背光、汽車照明、通用恒流源等場景設計，可直接PIN對PIN替換BCR401W、BCR420U、DW8506等多款主流型號，恒流精度更高、壓差更低、可靠性更強。
DW8505A線性LED恒流驅動芯片 產品核心優勢
● 寬電壓輸入5~40V，適配12V/24V工業與背光供電系統
● 輸出電流0~100mA可調，單電阻精準設定，恒流精度±3%
● 超低壓差：最大0.1V@60mA，發熱小、效率更高
● 內置熱降額保護，高溫自動降流，長期工作更安全
● 支持PWM調光（≤30kHz），0~100%無頻閃精準調光
● 外圍僅一個電阻，電路極簡、成本低、走線簡單
● SOT23-5L超小封裝，體積小、散熱好、易于貼片生產
● 無EMI干擾，輕松通過各類安規與電磁兼容測試
DW8505A關鍵電氣參數 | 規格書參數
| DW8505A 參數項 | DW8505A 典型值 | DW8505A 單位 |
| 輸入電壓 | 5~40 | V |
| 輸出電流 | 0~100 | mA |
| 低壓差 | 0.1@60mA | V |
| 恒流精度 | ±3% | -- |
| 熱降額閾值 | 140 | ℃ |
| 調光方式 | PWM | -- |
| 封裝形式 | SOT23-5L | -- |
DW8505A芯片引腳定義與封裝尺寸 | 引腳圖
| DW8505A PIN腳位 | DW8505A 引腳名稱 | DW8505A 功能描述 |
| 1 | EN | 輸出級啟用控制腳，高電平有效，PWM調光，推薦≤30kHz |
| 2 | GND | 地 |
| 3 | RS | 輸出電流設定，外接電阻到GND |
| 4 | VDD | 電源電壓輸入 |
| 5 | OUT | LED恒流輸出 |
DW8505A內部電路框架圖 | 內部結構

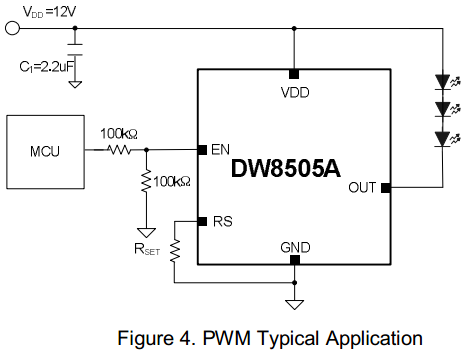

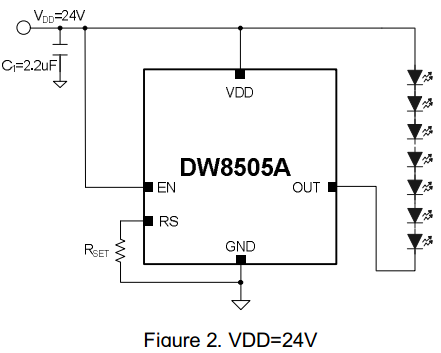

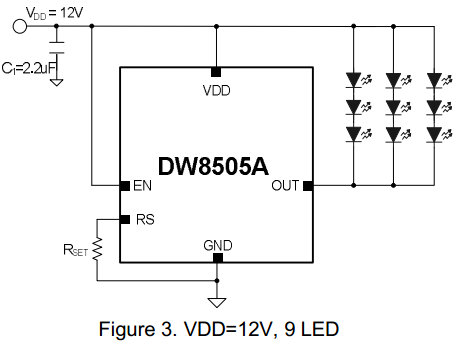

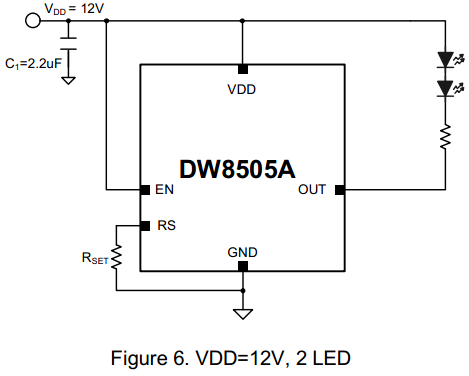

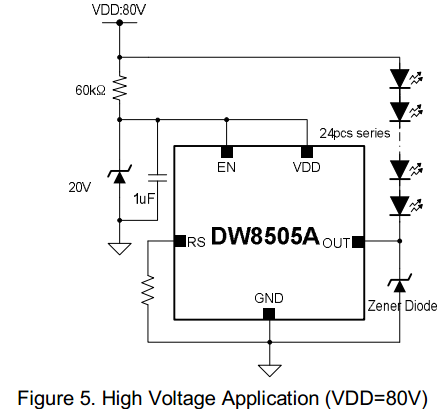

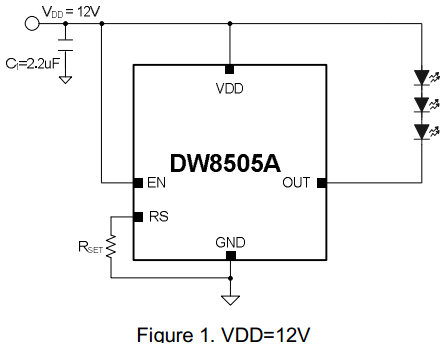

DW8505A典型應用電路 | 參考設計
DW8505A應用場景 | 適用領域
● LED燈泡、家用照明、小型照明設備
● 指示牌、廣告標識、裝飾性LED照明
● 平板顯示器、家電面板、通用背光照明
● RGB背光、炫彩照明、氛圍燈驅動
● DC/DC、AC/DC配套恒流源、穩流模塊
● 汽車內飾燈、日行燈、信號燈、車載照明
● 通用恒流源、工業控制、儀器設備恒流供電
DW8505A兼容替換型號與優勢對比
DONGWOON DW8505A可直接PIN TO PIN替換：DW8506、BCR401W、BCR420U
● 優勢1：工作電壓更寬5~40V，覆蓋更多工業與背光場景
● 優勢2：壓差更低（0.1V@60mA），效率更高、發熱更低
● 優勢3：內置熱降額保護，同類競品多無此項保護，可靠性更高
● 優勢4：恒流精度±3%，溫度與電壓波動下電流更穩定
● 優勢5：支持PWM調光，BCR401W不支持調光，適用更廣
DW8505A與同類競品參數對比 | 替代對比
| 項目 | DW8505A | DW8506 | BCR401W | BCR420U | 優勢說明 |
| 品牌 | DONGWOON | DONGWOON | Infineon | Infineon | 原廠穩定供貨 |
| 工作電壓 | 5~40V | 6.5~40V | ~18V | ~40V | 電壓范圍更寬 |
| 最大電流 | 100mA | 100mA | 60mA | 150mA | 輸出匹配靈活 |
| 壓差 | 0.1V@60mA | 0.5V@50mA | 1.2V | 1.4V | 壓差更低效率更高 |
| 熱保護 | 有 | 有 | 無 | 無 | 高溫更安全 |
| 恒流精度 | ±3% | ±5% | ±10% | ±10% | 精度更高更穩定 |
| PWM調光 | 支持 | 不支持 | 不支持 | 支持 | 調光更靈活 |
測試DEMO Board對比
| DW8505A | DW8506 | BCR401W | BCR420U |
| EVB |  |  |  |  |
| RSET(20mA) | 36Kohm | 6.04Kohm | 80ohm | 100ohm |
輸出電壓變化引起的輸出電流特性
測試條件：輸入12V，輸出電流20mA
| 項目 | DW8505A | DW8506 | BCR420U | BCR401W | 備注 |
| 壓降 | 0.2V | 0.3V | 1V | 1.2V | 輸出電流90%標準 |
DW8505A（DW8506）有助于在同一個12VDC開關電源上安裝多個LED模塊（因為DW8505A、DW8506的電壓差低于BCR401W、BCR420U）。

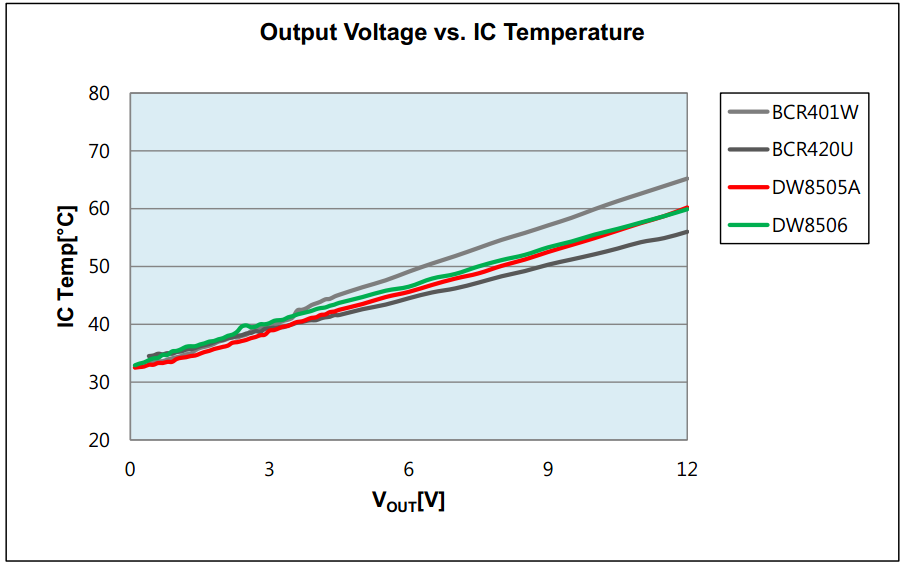

輸出電壓變化對IC溫度特性的影響
測試條件：輸入12V，輸出電流20mA
| 項目 | DW8505A | DW8506 | BCR420U | BCR401W |
| IC溫度(℃) | 53.7 | 54.3 | 58.4 | 51.2 |

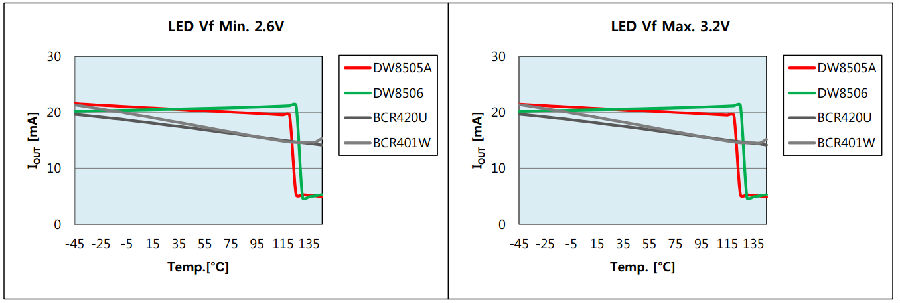

溫度變化對輸出電流特性的影響
測試條件：輸入12V，輸出20mA，溫度-45℃~145℃
| LED Vf | DW8505A | DW8506 | BCR420U | BCR401W | 備注 |
| 2.6V | 4.53~-5.84% | -1.82~3.41% | 10.64~-20.39% | 14.89~-17.30% | DW8505A/DW8506帶熱降額 |
| 3.2V | 4.42~-5.70% | -1.81~3.39% | 10.56~-20.42% | 14.81~-18.63% |
當DW8505A、DW8506在125℃下進行熱降保護時，輸出電流值降至設定值的四分之一，因此，它可以降低IC的加熱水平。
BCR420U/BCR401W沒有熱保護電路。
EN引腳電壓變化的輸出電流特性
測試條件：輸入40V，輸出20mA，EN電壓變化
DW8505A可輸出恒定電流20mA，當可變EN引腳電壓，但BCR420U不輸出恒定電流值。
DW8505A在EN引腳5V~35V輸出電流變化為-0.09%，而BCR420U的輸出電流變化高達15.38%。
DONGWOON韓國動運科技線性恒流解決方案推薦
| DW8501 | DW8502 | DW8505A | DW8506 | DW8506A | DW3505A |
| 輸入電壓(V) | 5~40 | 5~40 | 5~40 | 6.5~40 | 6.5~40 | 5~40 |
| 輸出電流 | ≤1.5A可調 | ≤2.5A可調 | ≤100mA可調 | ≤100mA可調 | 固定60mA | ≤300mA可調 |
| 壓差 | Max.0.3V@300mA | Max.1V@1A | Max.0.1V@60mA | Max.0.5V@50mA | Max.0.6V@60mA | Max.0.2V@60mA |
| 調光 | PWM | PWM | PWM | -- | -- | PWM |
| 保護功能 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 |
| 封裝 | SOT223-5L/TO252-5L | TO263-5L/TO220-5L | SOT23-5L | SOT23-5L | WLCSP | SOT89-5L |
| 典型電路 |  |  |  |  |  |  |
品牌代理與服務
廣晟微半導體（深圳）有限公司是DONGWOON韓國動運科技官方授權代理商，專注線性恒流驅動、電源管理芯片推廣與技術支持，提供完整規格書、應用方案、樣品測試與技術售后，助力客戶快速量產。
