DONGWOON DW8506 低壓差線性LED恒流驅動IC｜100mA可調/SOT23-5L/低功耗背光專用｜替代BCR401W/BCR420U
關鍵詞：DW8506, DONGWOON, 韓國動運科技, DW8506代理商, DW8506規格書, DW8506中文資料, DW8506 datasheet, 100mA線性恒流驅動, SOT23-5L, 低功耗LED驅動, 低壓差恒流IC, 背光驅動, 指示牌照明驅動, DW8506替代BCR401W, DW8506替代BCR420U
產品描述：DW8506是DONGWOON韓國動運科技原廠推出的低功耗瞬間開關型線性LED恒流驅動芯片，支持6.5~40V寬電壓輸入、最大100mA可調輸出，內置熱降額保護，單電阻設定電流，外圍極簡、無EMI干擾?？芍С諰ED串聯最高40V輸出，專為LED燈泡、指示裝飾照明、平板背光、RGB背光、汽車照明、通用恒流源等場景設計，恒流精度高、壓差低、可靠性強，是BCR401W、BCR420U的理想替代料。
DW8506 產品核心優勢
● 輸入電壓與負載電壓變化時仍保持恒定電流輸出，穩定性強
● 寬輸入電壓范圍：6.5V至40V，適配12V/24V車載及工業供電
● 輸出電流0~100mA可調，單電阻精準設定，恒流精度±5%
● 低壓差特性：最大0.5V@50mA，發熱小、電源轉換效率更高
● 內置熱降額保護電路，140℃高溫自動降流，長期工作更安全
● 外圍僅需1顆電阻，電路極簡、成本低、PCB布線簡單
● SOT23-5L小型封裝，體積小、適合高密度貼片量產
DW8506 關鍵電氣參數
| 參數項 | 典型值 | 單位 |
| 輸入電壓 | 6.5~40 | V |
| 輸出電流 | 0~100 | mA |
| 低壓差 | 0.5@50mA | V |
| 恒流精度 | ±5% | -- |
| 熱降額閾值 | 140 | ℃ |
| 封裝形式 | SOT23-5L | -- |
DW8506 芯片引腳定義與封裝尺寸
| PIN腳位 | 引腳名稱 | 功能描述 |
| 1 | N/C | 空腳，無連接 |
| 2 | GND | 接地 |
| 3 | RS | 輸出電流設定，外接電阻到GND |
| 4 | VDD | 電源電壓輸入 |
| 5 | OUT | LED恒流輸出 |

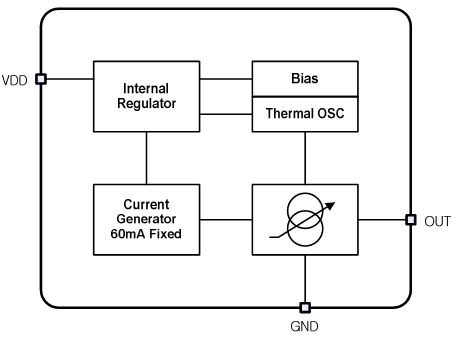

DW8506 內部電路框架圖

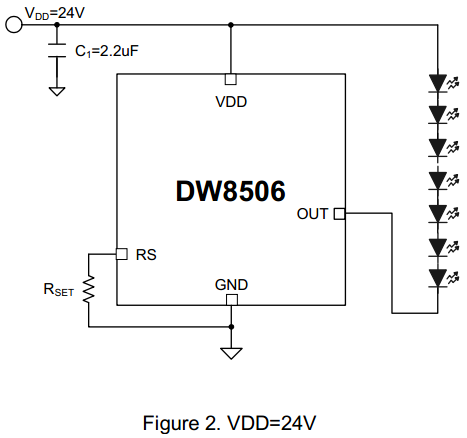

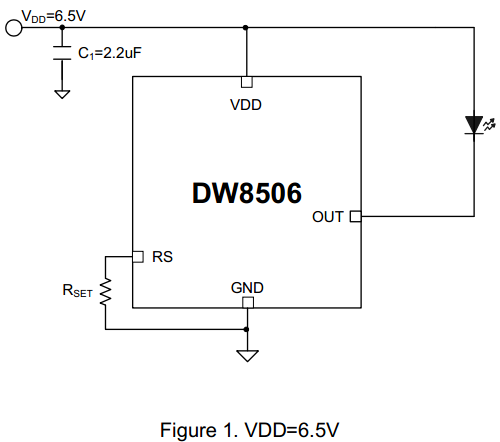

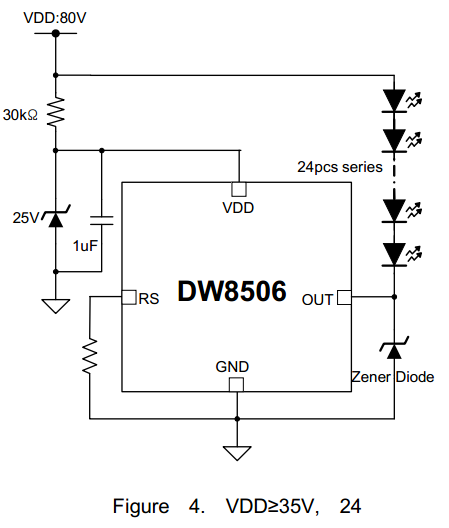

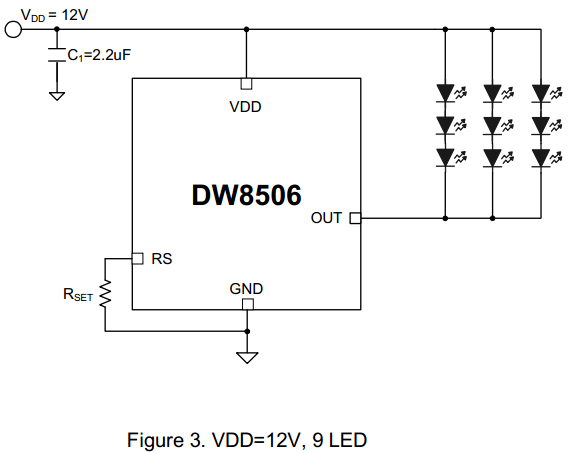

DW8506 典型應用電路
DW8506 應用場景
● LED燈泡、小型照明設備、便攜式照明
● 標識牌、指示與裝飾性LED照明
● 平板顯示器、家電面板、背光照明
● RGB背光LED驅動模塊
● DC/DC、AC/DC穩流器配套使用
● 汽車內飾照明、信號指示燈
● 通用恒流源、工業控制恒流供電
DW8506 兼容替換型號與優勢對比
DW8506可直接PIN TO PIN替換：BCR401W、BCR420U等同類型線性恒流驅動芯片。
● 工作電壓更寬6.5~40V，適用場景更廣
● 內置熱降額保護，同類產品大多不具備
● 恒流精度±5%，遠優于競品±10%
● 壓差更低，效率更高、發熱更小
DW8506與同類競品參數對比
| 項目 | DW8505A | DW8506 | BCR401W | BCR420U | 優勢說明 |
| 品牌 | DONGWOON | DONGWOON | Infineon | Infineon | 原廠穩定供貨 |
| 工作電壓 | 5~40V | 6.5~40V | ~18V | ~40V | 電壓范圍更寬 |
| 封裝 | SOT23-5L | SOT23-5L | SOT343-4L | SC74-6L | 標準通用封裝 |
| PWM調光 | 支持 | 不支持 | 不支持 | 支持 | 功能靈活 |
| 最大電流 | 100mA | 100mA | 60mA | 150mA | 驅動能力強 |
| 熱保護 | 有 | 有 | 無 | 無 | 高溫更安全 |
| 壓降 | 0.1V@60mA | 0.5V@50mA | 1.2V | 1.4V | 效率更高 |
| 精度 | ±3% | ±5% | ±10% | ±10% | 更穩定 |
測試Demo Board對比
| 項目 | DW8505A | DW8506 | BCR401W | BCR420U |
| EVB |  |  |  |  |
| RSET(20mA) | 36KΩ | 6.04KΩ | 80Ω | 100Ω |
DONGWOON韓國動運科技線性恒流解決方案推薦
| DW8501 | DW8502 | DW8505A | DW8506 | DW8506A | DW3505A |
| 輸入電壓(V) | 5~40 | 5~40 | 5~40 | 6.5~40 | 6.5~40 | 5~40 |
| 輸出電流 | ≤1.5A可調 | ≤2.5A可調 | ≤100mA可調 | ≤100mA可調 | 固定60mA | ≤300mA可調 |
| 壓差 | Max.0.3V@300mA | Max.1V@1A | Max.0.1V@60mA | Max.0.5V@50mA | Max.0.6V@60mA | Max.0.2V@60mA |
| 調光 | PWM | PWM | PWM | -- | -- | PWM |
| 保護功能 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 | 熱降額 |
| 封裝 | SOT223-5L/TO252-5L | TO263-5L/TO220-5L | SOT23-5L | SOT23-5L | WLCSP | SOT89-5L |
| 典型電路 |  |  |  |  |  |  |
