內容概述：LAN1163E是廣晟微半導體專為12V燈珠設計的100V高壓線性恒流芯片，由深圳原廠直供，支持7V–100V超寬壓不滅燈，極低壓差0.5V，最大輸出電流1.2A。芯片內置功率MOS、可編程過溫保護、高壓降流保護、支持防反接設計，外圍僅需兩顆電阻，廣泛用于汽車照明、電動車車燈、低壓燈帶、DC類LED燈，可完美替代HX319A、QX7136、SM2082等恒流驅動芯片，是高可靠低成本大功率恒流驅動首選方案。
一、產品核心優勢 (Key Features)
? 高壓大電流線性恒流：輸入電壓范圍 7V~100V，內置3A/100V功率MOS，最大持續輸出電流 1.2A。
? 極低壓差啟動：1.2A輸出時，芯片壓差僅為 0.5V，極大減少自身發熱與功耗。
? 精準可調溫控：內置默認135℃過溫調節點，可通過ROTP引腳外接電阻或NTC熱敏電阻（靠近燈珠）精準控制LED燈珠溫度，高溫?zé)o閃爍。
? 高壓降電流保護：SEL引腳接地開啟功能，當VIN≥15V時隨電壓升高減小輸出電流，防止汽車/電動車電源波動燒壞芯片。
? 外圍極其簡潔：僅需外接2個電阻（Rcs電流設定 + ROTP/NTC溫控）即可構成完整恒流電路，支持無電容應用及多芯片并聯擴流。
? 優異散熱封裝：ESOP8封裝，底部大面積DR散熱焊盤，熱阻(Rthjd)低至 10℃/W，需緊貼鋁基板并加強散熱。
二、關鍵電氣參數 (Electrical Characteristics)
| 參數名稱 | 符號 | 測試條件 | 典型值 | 單位 |
|---|
| 工作電壓范圍 | OP_VDD | - | 7 - 100 | V |
| 電流檢基準電壓 | VREF_CS | Io=500mA | 300 | mV |
| 輸出電流精準度 | △Io | Io=500mA | 4 | % |
| 功率MOS導通阻抗 | Rds_ON | Io=1A | 200 | mΩ |
| 最大輸出電流 | Iout | - | 1.2 | A |
| 過溫調節點 | Treg | ROTP=∞ | 135 | ℃ |
| ROTP=82KΩ | 120 | ℃ |
| ROTP=75KΩ | 110 | ℃ |
| 芯片工作電流 | I_VDD | VIN=12V | 180 | uA |

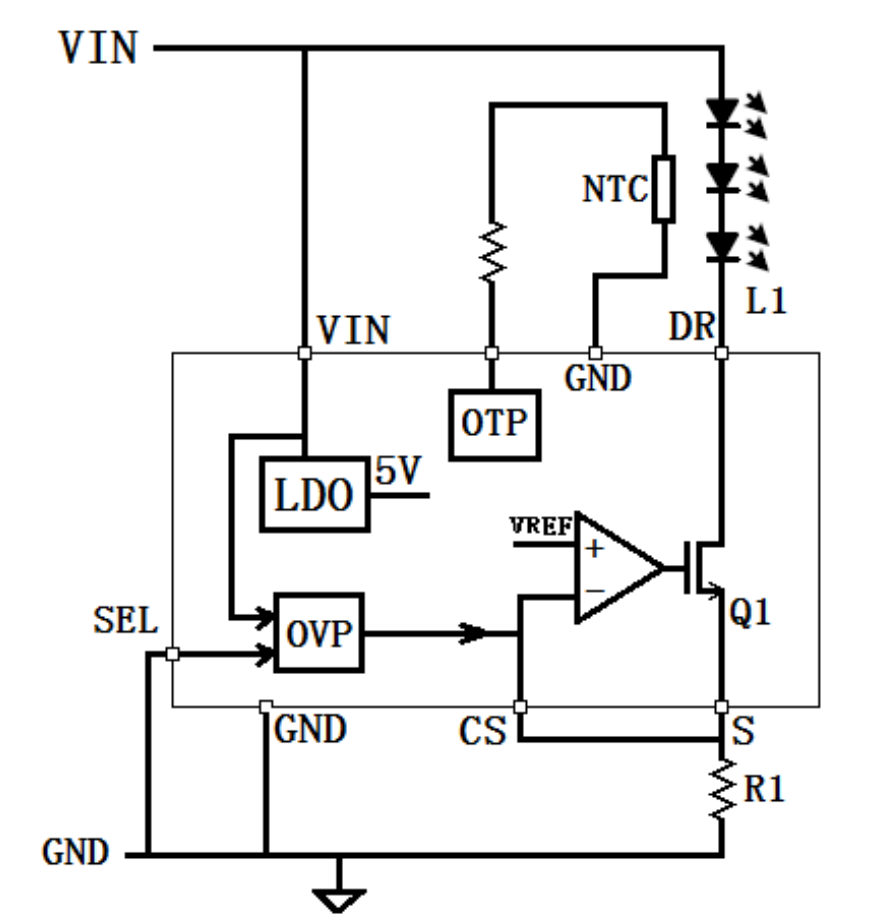

三、芯片內部框架圖 / 典型應用電路
四、引腳說明
| 引腳/部位 | 符號 | 說明 |
|---|
| 1 | VIN | LAN1163E芯片電源輸入 (7V-100V) |
| 2 | GND | LAN1163E芯片地，連接輸入電源地線 |
| 3 | CS | LAN1163E電流檢測端，外接Rcs到GND設定輸出電流 |
| 4 | S | LAN1163E功率管源極 |
| 5 | DR | LAN1163E LED恒流驅動輸出，接LED負極 |
| 6 | ROTP | LAN1163E溫度調節引腳，外接電阻或NTC熱敏電阻（懸空默認135℃） |
| 7 | SGND | LAN1163E內部信號地（內部已連GND，無需外部連接） |
| 8 | SEL | LAN1163E高壓保護選擇，接SGND開啟高壓降流保護，懸空關閉 |
| 底盤 | DR | LAN1163E LED驅動輸出，與5腳相連，需緊貼鋁基板散熱 |

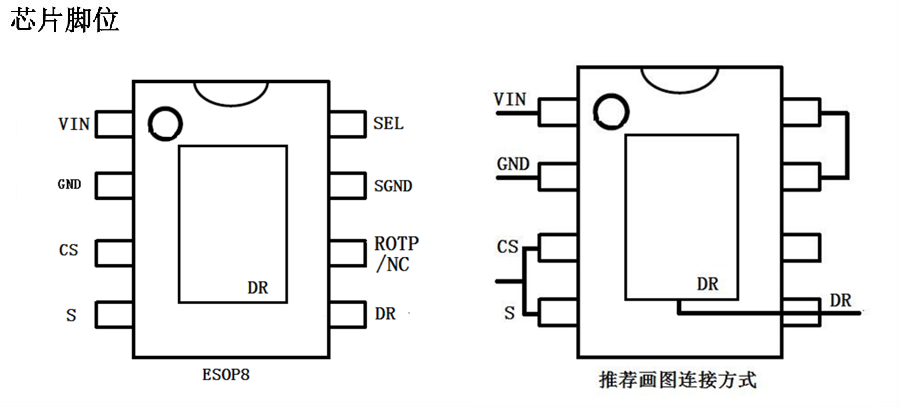

五、封裝尺寸圖
六、封裝尺寸 (ESOP8 Package Dimensions)
| Symbol | 毫米 (mm) | 英寸 (inch) |
|---|
| Min | Max | Min | Max |
|---|
| A | 1.350 | 1.750 | 0.053 | 0.069 |
| A1 | 0.050 | 0.250 | 0.002 | 0.010 |
| A2 | 1.250 | 1.650 | 0.049 | 0.065 |
| b | 0.310 | 0.510 | 0.012 | 0.020 |
| D | 4.700 | 5.150 | 0.185 | 0.203 |
| E | 3.800 | 4.000 | 0.150 | 0.157 |
| E1 | 5.800 | 6.200 | 0.228 | 0.244 |
| e | 1.270 (BSC) | 0.050 (BSC) |
| L | 0.400 | 1.270 | 0.016 | 0.050 |
七、最大應用功率參數
| 輸入電壓 | 輸出電壓 | 最大輸出電流 |
|---|
| 12–14V | 12V |
| 1.2A |
| 24V |
| 12V |
| 0.8A |
| 36V | 12V |
| 0.5A |
| 48V–100V | 12V | 0.3A |
| 12–24V | 18V | 低壓差受限不推薦 |
八、應用方法與典型電路說明 (Application Notes)
1. 恒流設定：輸出電流 Io = 0.3V ÷ Rcs。例如需1A輸出，選用 Rcs = 0.3Ω (300mΩ)，功率需≥ 0.3W。
2. 過溫保護設定：ROTP懸空，芯片結溫135℃起降電流；外接82KΩ電阻降至120℃，75KΩ降至110℃。將NTC熱敏電阻置于燈珠附近可實現燈珠精準溫控。
3. 高壓降電流保護：SEL腳接SGND開啟。當輸入VIN≥15V，輸出電流隨電壓升高而降低，適合12V/24V汽車與電動車電源環境，防止過壓發熱損壞。
4. 防反接保護：在VIN端口串聯A7二極管或1K電阻，防止電源正負極反接燒壞芯片；主回路可串大電流肖特基二極管。
5. 多芯片并聯：VIN接在一起，DR接在一起，但CS引腳必須分開各接自己的Rcs電阻，可擴展輸出電流（如2顆并聯達2.4A）。
6. PCB散熱設計：ESOP8底部散熱焊盤(DR)必須緊貼鋁基板或銅基板；IC區域建議使用2W導熱絕緣層；大電流走線(S和輸入輸出)盡量加寬。
九、應用場景 (Applications)
汽車車燈、電動車摩托車車燈、自行車燈、強光手電筒、LED臺燈、LED礦燈、充電投光燈、低壓LED燈條、DC類LED照明驅動、智能PWM調光電源。
十、兼容替換與市場同類產品對比 (Comparison & Replacement)
LAN1163E 在 100V/1.2A 線性恒流驅動類中，可兼容評估或替換如 HX319A、QX7136(低壓)、SM2082系列(高壓交流類除外) 等芯片。相較同類競品，LAN1163E 的核心優勢如下：
? 更具彈性的溫控：不僅內置135℃默認OTP，還專門引出ROTP引腳，支持電阻預設過溫點或外接NTC直接監控?zé)糁闇囟龋苊鉄糁楣馑ゼ八罒?，競品往往僅固定OTP或無外部調節。
? 汽車級高壓保護：獨有SEL腳控制的「高壓降電流保護」，VIN≥15V線性減流，特別適配12V/24V車載電源波動場景，提升系統可靠度。
? 更低壓差 & 低功耗：1.2A時僅0.5V壓差，Rds_on低至200mΩ，自身發熱更小，相同鋁基板可承載更大電流或更高環境溫度。
? 易并聯 & 無電容：明確支持多芯片并聯(CS分開)及無電容應用，適合多路鋁基板礦燈、投光燈及成本敏感型設計。
十一、廣晟微線性汽車大燈驅動芯片參數對比
| 型號 | 封裝形式 | 耐壓 | 過溫保護點 | 匹配燈珠 | 最大應用電流 |
|---|
| LAN1032AT | SOT89-5L | 48V | 140℃ | 9V | 0.6A@Vin=13V Vout=9V |
| LAN1032E | ESOP8 | 48V | 140℃ | 9V | 0.8A@Vin=13V Vout=9V |
| LAN1161ED | ESOP8 | 100V | 120℃ | 12V | 1.2A@Vin=13.5V Vout=12V |
| LAN1163E | ESOP8 | 100V | 135℃ | 12V | 1.2A@Vin=13.5V Vout=12V |
| LAN1165ED | ESOP8 | 100V | 120℃ | 12V | 2A@Vin=13.5V Vout=12V |
| LAN1165E | ESOP8 | 100V | 135℃ | 12V | 2A@Vin=13.5V Vout=12V |
| LAN1166ED | ESOP8 | 100V | 120℃ | 12V | 4A@Vin=13.5V Vout=12V |
| LAN1166E | ESOP8 | 100V | 135℃ | 12V | 4A@Vin=13.5V Vout=12V |
| LAN1168ED | ESOP8 | 200V | 120℃ | 24V | 1.2A@Vin=27V Vout=24V |
| LAN1053A | ESOP8 | 100V | 135℃ | 9V | 1.2A@Vin=13.5V Vout=9V |
| LAN1058A | ESOP8 | 200V | 135℃ | 24V | 1.2A@Vin=27V Vout=24V |
十二、與主流競品（SL7108/OC7201C）對比
| 對比項目 | LAN1163E（廣晟微） | SL7108（競品） | OC7201C（競品） |
|---|
| 輸入電壓范圍 | 7V–100V超高寬壓 | 2.5V–40V | 4.5V–40V |
| 耐壓能力 | 100V | 40V | 40V |
| 過溫保護 | 135℃可編程溫控，適用更廣 | 125℃固定 | 125℃固定 |
| 可編程溫控引腳 | ? 自帶ROTP可外接電阻/NTC | ? 無 | ? 無 |
| 高壓降流保護 | ? 15V起自動降流，全程不滅燈 | ? 無，超壓易燒 | ? 無，超壓易燒 |
| 工作壓差 | [email protected]，發熱更低 | 1.2V@1A | [email protected] |
| 封裝 | ESOP8高散熱封裝，適合大功率 | ESOP8常規版 | DFN高成本封裝 |
| 車載/電動車適用性 | 12V/24V/48V/72V通用 | 僅適合低壓穩定場景 | 大電流場景，成本偏高 |
LAN1163E核心優勢：相比SL7108、OC7201C，具備100V超高耐壓、7V–100V超寬壓輸入、135℃可編程過溫保護、獨有高壓降流不滅燈、極低壓差低發熱，適配汽車/電動車復雜波動電壓，支持多芯片并聯擴流，外圍簡潔、大功率場景性價比更高。
十三、可替換同類產品與優勢
LAN1163E可直接替換HX319A、QX7136、SM2082系列、常規高壓線性恒流IC、大功率LED車燈驅動芯片。
LAN1163E支持7V–100V超寬高壓、最大1.2A持續輸出，耐壓更高、電流余量更大
LAN1163E內置可編程過溫+高壓降流雙重保護，車載電動車復雜電源環境更安全、不易死燈
LAN1163E僅需兩顆外圍電阻，支持無電容設計，BOM成本低、方案極簡易量產
LAN1163E極低壓差[email protected]，導通損耗小、發熱更低，同等散熱條件下功率做得更大
LAN1163E支持多芯片獨立并聯擴流，ESOP8高散熱封裝，適配車燈、礦燈、投光燈大功率場景
十四、相關型號推薦
廣晟微全系列車燈恒流芯片：LAN1032AT、LAN1032E、LAN1163E、LAN1161ED、LAN1165ED、LAN1165E、LAN1166ED、LAN1166E、LAN1168ED、LAN1053A、LAN1058A，覆蓋48V/100V/200V全耐壓梯度，滿足汽車大燈、尾燈、電動車燈、貨車燈全功率全場景應用。
十五、訂貨信息 (Ordering Information)
| 型號 | 封裝 | 絲印 | 包裝形式 |
|---|
| LAN1163E | ESOP8 | LAN1163E HAYYWW | 編帶 4000顆/盤，深圳原廠現貨直發 |
