LAN1053A系列車燈驅動方案｜100V耐壓、精準控溫、1.2A中壓線性恒流芯片
關鍵詞：LAN1053A, LAN1053A車燈驅動, 汽車燈恒流芯片, 1.2A線性驅動, 100V中壓驅動, 9V燈珠專用, 精準控溫, 過溫保護, ESOP8封裝, 無風扇車燈方案, 廣晟微半導體
內容概述：LAN1053A是專為9–10V燈珠設計的汽車專用中壓線性恒流芯片，外圍極簡僅2顆電阻；內置100V功率MOS、135℃過溫保護、15V高壓降流，精準控溫至130℃以內，適配12V車載高功耗場景，無風扇也能穩定工作，是汽車燈、摩托車燈首選高可靠驅動方案。
LAN1053A產品概述
LAN1053A是一款專為9–10V燈珠設計、支持高功耗的汽車專用中壓線性恒流芯片，僅需外接兩個電阻即可構成完整恒流驅動電路，外圍極簡、成本低、易量產。
LAN1053A內置135℃過溫保護電路，高壓差下仍穩定控溫，可將LED燈珠溫度控制在130℃以內，適配車載高溫與無風扇工況。
LAN1053A內置100V功率MOS，最大輸出電流1.2A；正常工作壓降小于1V，發熱低、效率高，適合12V車載高功耗應用。
LAN1053A內置高壓降電流保護，輸入電壓達15V時自動降流，防止高壓波動燒毀芯片與燈；采用ESOP8高散熱封裝，適配車載嚴苛環境。
LAN1053A核心特點
● LAN1053A外圍元件極簡，僅2顆電阻，電路簡單、成本低、良率高
● LAN1053A精準控溫，燈珠溫度控制在130℃以內，適配無風扇車燈
● LAN1053A內置100V功率MOS，耐壓高、抗浪涌能力強
● LAN1053A最大輸出電流1.2A，滿足9V燈珠高功耗車燈需求
● LAN1053A15V高壓自動降流，防止高壓燒壞，車載更安全
● LAN1053AESOP8封裝、散熱優異，適配車載高溫環境
LAN1053A應用領域
汽車燈、汽車小燈、示寬燈、尾燈、摩托車燈，LAN1053A均可穩定驅動
9–10V燈珠高功耗車燈、無風扇車燈、DC類LED照明，LAN1053A適配性強
工程機械燈、戶外照明、其他DC供電LED燈具，LAN1053A性能可靠

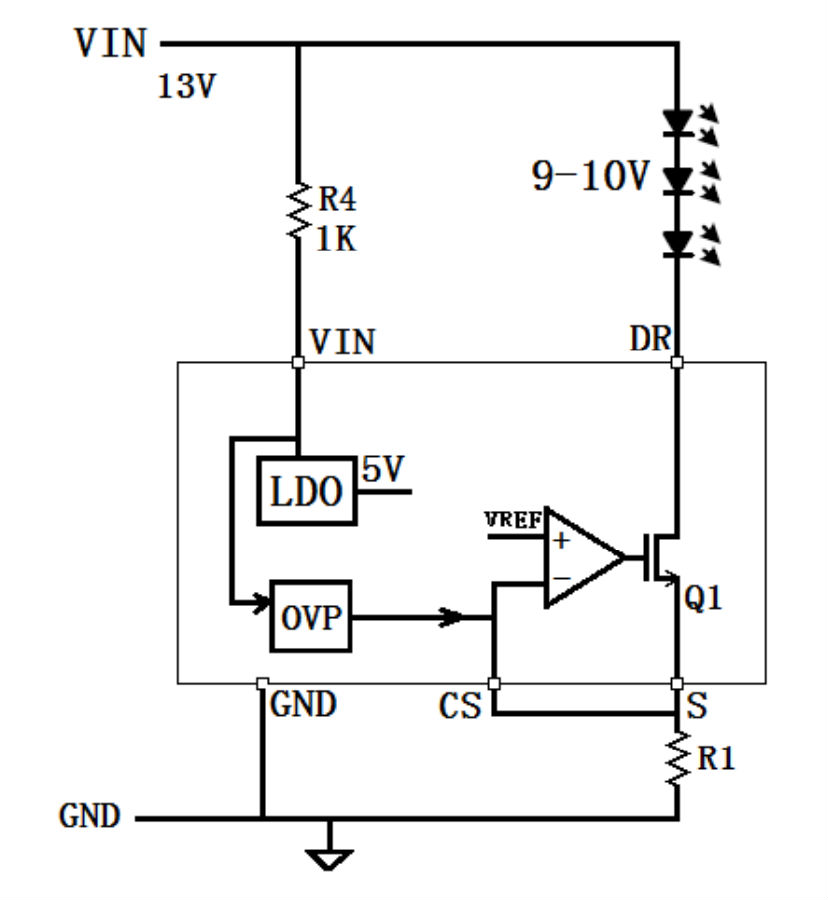

LAN1053A典型應用電路
LAN1053A訂購信息
| 型號 | 封裝 | 絲印 | 包裝形式 |
| LAN1053A | ESOP8 | LAN1053A
HAYYWW | 編帶 4000/盤 |
LAN1053A腳位說明
| 引腳/部位 | 符號 | 說明 |
| 1 | VIN | LAN1053A芯片電源輸入 |
| 2 | GND | LAN1053A芯片地 |
| 3 | CS | LAN1053A電流檢測端 |
| 4 | S | LAN1053A功率管源極 |
| 5 | DR | LAN1053A LED恒流驅動輸出，接LED負極 |
| 6 | HLT/NC | LAN1053A空腳，溫度選擇（懸空135℃，接地120℃） |
| 7 | SGND/NC | LAN1053A空腳/信號地 |
| 8 | SEL/NC | LAN1053A空腳，高壓保護選擇（懸空無保護，接地帶OVP） |
| 底盤 | DR | LAN1053A LED驅動輸出，與5腳相連 |
LAN1053A推薦功率
| 輸入電壓 | 輸出電壓 | 輸出電流 |
| 13.5V | 9V | 1.2A |
| 13.5V | 12V | 不推薦 |
| 27V | 24V | 不推薦 |
LAN1053A電氣參數
| 符號 | 參數 | 條件 | 典型值 | 單位 |
| OP_VDD | 工作電壓 | — | 7~100 | V |
| I_VDD | 靜態電流 | VIN=12V | 180 | μA |
| VREF_CS | 基準電壓 | Io=1A | 300 | mV |
| IOUT | 輸出電流 | — | 1.2 | A |
| T_OTP | 過溫保護點 | — | 135 | ℃ |
廣晟微線性汽車大燈驅動芯片參數對比
| 型號 | 封裝形式 | 耐壓 | 過溫保護點 | 匹配燈珠 | 最大應用電流 |
| LAN1032AT | SOT89-5L | 48V | 140℃ | 9V | 0.6A@Vin=13V Vout=9V |
| LAN1032E | ESOP8 | 48V | 140℃ | 9V | 0.8A@Vin=13V Vout=9V |
| LAN1161ED | ESOP8 | 100V | 120℃ | 12V | 1.2A@Vin=13.5V Vout=12V |
| LAN1163E | ESOP8 | 100V | 135℃ | 12V | 1.2A@Vin=13.5V Vout=12V |
| LAN1165ED | ESOP8 | 100V | 120℃ | 12V | 2A@Vin=13.5V Vout=12V |
| LAN1165E | ESOP8 | 100V | 135℃ | 12V | 2A@Vin=13.5V Vout=12V |
| LAN1166ED | ESOP8 | 100V | 120℃ | 12V | 4A@Vin=13.5V Vout=12V |
| LAN1166E | ESOP8 | 100V | 135℃ | 12V | 4A@Vin=13.5V Vout=12V |
| LAN1168ED | ESOP8 | 200V | 120℃ | 24V | 1.2A@Vin=27V Vout=24V |
| LAN1053A | ESOP8 | 100V | 135℃ | 9V | 1.2A@Vin=13.5V Vout=9V |
| LAN1058A | ESOP8 | 200V | 135℃ | 24V | 1.2A@Vin=27V Vout=24V |
重要備注說明
① 輸出電流公式：Io=0.3V÷Rcs，按此設計電流。
② 推薦使用2W導熱銅基板，IC區域高導熱絕緣、燈珠熱電分離。
③ ⑥腳懸空135℃、接地120℃；⑧腳接地開啟15V過壓保護。
④ 12V高功耗車燈優先選用LAN1053A。
