Relmon 一級代理 SAR模數轉換器ADC MS5182N

型號：: MS5182N

制造商：: Relmon

批號：: MS5182N瑞盟模數轉換器pin對pin兼容完美替換AD7682（ADI）

描述：: 16位,4通道、200KSPS、 SAR 型 ADC

庫存：: 0 只

PDF：: 下載數據手冊 Download PDF

詢價數量：

主要應用場景 :	多通道系統監控，電池供電設備，醫療設備ECG、EKG，移動通信GPS，電力線監控，數據采集，地震數據采集系統，儀器儀表
替代型號 :	MS5182N瑞盟模數轉換器pin對pin兼容AD7682（ADI）,
包裝方式 :	最小包裝1000PCS/卷，3000PCS/卷
特別說明 :	pin對pin兼容替換AD7682
產品關鍵字 :	AD7682,亞德諾，ADI,瑞盟科技，MS5182N兼容替換AD7682，MS5182N,CL1682，AD7682
轉換器類型 :	16位4通道SAR型模數轉換器，250KSPS 4通道SAR型ADC，
型號 :	AD7682(ADI),MS5182N
架構 :	SAR型ADC，SAR型模數轉換器
精度 :	16bit SAR ADC,16位SAR型ADC,16位SAR型模數轉換器
采樣深度 :	16bit ADC，16位ADC
采樣率 :	200KSPS
輸入結構 :	四通道輸入,四通道輸入16位ADC,四通道輸入16位SAR型ADC,
接口 :	SPI
工作電壓范圍 :	2.3V-5.5V
工作電流 :	0.4mA
封裝形式 :	QFN20
功能描述 :	可選擇輸入配置，單極性和雙極性輸入多種基準：內部2.5V或4.096V、外部基準內部溫度傳感器，通道序列器

添加到比較列表

瑞盟科技推出16 bit SAR型模數轉換器MS5182N完全兼容替換AD7682(pin to pin ADI)

MS5182N產品簡述:

MS5182N是 4通道、16bit、電荷再分配逐次逼近型模數轉換器。采用單電源供電。 MS5182N內部集成無失碼的16位 SAR ADC、低串?dāng)_多路復用器、內部低漂移基準電壓源（可以選擇 2.5 或 4.096 V）、溫度傳感器、可選擇的單極點濾波器以及當多通道依次連續采樣時非常有用的序列器。

MS5182N使用 SPI 接口實現寄存器的配置和轉換數據的接收。SPI 接口使用單獨的電源(VIO)。MS5182N采用小型 QFN20 封裝，工作溫度范圍為-40°C到+120°C。

MS5182N主要特點

■ MS5182N完全兼容pin to pin替換亞德諾（ADI）的AD7682

■ 16 位無失碼分辨率的SAR型A/D轉換器

■ 集成多路復用器：4 路(MS5182N)，8 路(MS5189N)

■ 可選擇輸入配置，單極性和雙極性輸入，單端和差分輸入

■ INL（@外部基準 2.048V）：±0.4LSB（典型），±1.5LSB（最大） ? 動態范圍：93.8dB

■ SINAD：92.5dB(20kHz)，THD：-100dB(20kHz)

■ 模擬輸入范圍：0 到 VREF（VREF 可達 VDD）

■ 多種基準：內部 2.5V 或 4.096V、外部基準

■ 內部溫度傳感器

■ 通道序列器

■ 單電源工作：2.3V 到 5.5V，邏輯電源：1.8V 到 5.5V

■ 串行接口：兼容 SPI、MICROWIRE、QSPI 和 DSP

■ 功耗：3.5mW(2.5V@200kSPS)，12.5mW(5V@200kSPS)

■ 待機電流：50nA

MS5182N應用場景

■ 多通道系統監控

■ 電池供電設備

■ 醫療設備：ECG、EKG

■ 移動通信：GPS

■ 電力線監控

■ 數據采集

■ 地震數據采集系統

■ 儀器儀表

■ 過程控制

MS5182N產品規格及訂購信息

產品型號	打印名稱	封裝方式	最小包裝
MS5182N	MS5182	QFN20	3000PCS/卷

MS5182N兼容替換AD7682的瑞盟科技SAR型ADC-MS5182N內部框圖

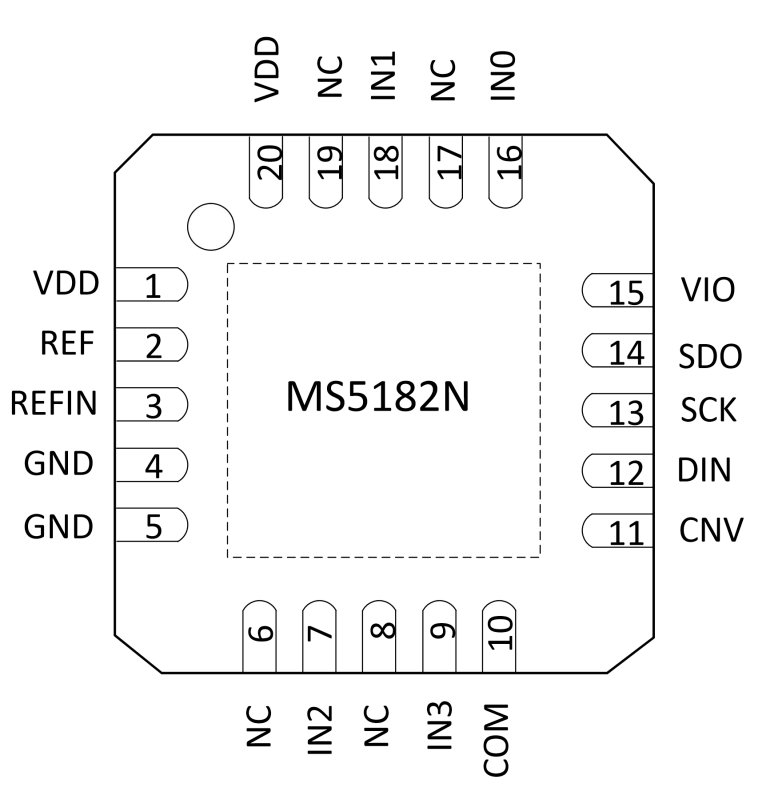

兼容替換AD7682的瑞盟科技16位SAR型ADC-MS5182N的封裝及管腳分配

兼容替換AD7682的瑞盟科技16位SAR型ADC-MS5182N

兼容替換AD7682的瑞盟科技SAR型16Bit ADC-MS5182N管腳描述

MS5182N 管腳號	MS5182N 管腳名	MS5182N 管腳屬性	MS5182N pin to pin AD7682描述
1,20	VDD	-	電源。需外部基準源并通過10uF和100nF電容去耦時,標稱值為2.3V至5.5V。使用內部基準源 2.5V 時，最小值為 3.0V 使用內部基準源 4.096V 時，最小值為 4.5V
2	REF	IO	基準電壓輸入/輸出，需接一個 10uF 的去耦電容。使能內部基準源時，此引腳可輸出 2.5V 或 4.096V 基準電壓。禁用內部基準源并使能內部緩沖器時， REFIN 外接參考電壓通過 buffer 輸出到 REF 腳上。
3	REFIN	IO	內部基準輸出/基準電壓緩沖輸入端口。使用內部基準源時，內部輸出無緩沖基準電壓，并需要接一個 0.1uF 去耦電容。使能內部基準電壓緩沖器時，施加一個 0.5V 至(VDD-0.5V)的基準源，經過緩沖后提供給 REF 引腳。
4	GND	-	地
5	GND	-	地
6	NC	I	MS5182N(pin to pin AD7682)：懸空
7	IN2	IO	MS5182N(完全兼容替換AD7682)：模擬輸入通道 2
8	NC	I	MS5182N(pin to pin AD7682)：懸空
9	IN3	IO	MS5182N(完全兼容替換AD7682)：模擬輸入通道 3
10	COM	I	共模通道輸入。所有輸入通道(IN7~IN0)都可以參考一個 0V 或 VREF/2 V 的共模點。
11	CNV	I	轉換輸入。在上升沿，CNV 啟動轉換。轉換器件，如果 CNV 保持低電平，則繁忙指示器使能。
12	DIN	I	數據輸入。此輸入用于寫入 14 位配置寄存器?？?/p> 以在轉換期間和轉換后寫入配置寄存器。
13	SCK	I	串行數據時鐘輸入
14	SDO	O	串行數據輸出
15	VIO	-	輸入/輸出接口數字電源。此引腳的標稱電源與主機 接口電源相同（1.8V、2.5V、3V 或 5V）。
16	IN0	I	模擬輸入通道 0
17	NC	I	MS5182N(pin to pin AD7682)：懸空
18	IN1	I	MS5182N(完全兼容替換AD7682)：模擬輸入通道 1
19	NC	I	MS5182N(pin to pin AD7682)：懸空
-	EPAD	-	散熱片，推薦接系統地
