產品描述： OC6813 系列是OCX推出的超低待機功耗同步升壓DC-DC轉換器，專為1~2節干電池供電的便攜設備設計。待機輸入電流僅15uA（典型值），輕載時通過PFM控制自動降低開關頻率，在全負載范圍內保持高效率。啟動電壓低至0.9V，可有效榨取電池能量。外圍僅需一個電感、一個輸入電容和一個輸出電容即可工作，輸出電壓可在2.2V~5.0V范圍內以0.1V步進選擇。提供SOT23-3（無EN使能腳）和SOT23-5（帶EN使能控制）兩種封裝，廣泛應用于電子詞典、數碼相機、血壓計、MP3、無線鼠標鍵盤、醫療器械、防丟器、汽車防盜器等手持設備。
OC6813 訂購信息 & 封裝選型
OC6813 訂購信息表 / 輸出電壓與封裝選項
| 產品型號 | 輸出電壓 | 封裝 | 使能腳(EN) |
| OC6813T25 | 2.5V | SOT23-3 | 無 |
| OC6813T33 | 3.3V | SOT23-3 | 無 |
| OC6813L33 | 3.3V | SOT23-5 | 有 |
| OC6813T36 | 3.6V | SOT23-3 | 無 |
| OC6813L36 | 3.6V | SOT23-5 | 有 |
| 其他電壓 | 2.2V~5.0V
(步進0.1V) | SOT23-3/SOT23-5 | 按需選擇 |
※ 標準包裝：3000只/卷；如需特定輸出電壓，請聯系銷售確認。
OC6813 核心優勢
● 超低待機功耗：輸入電流僅15uA（靜態6uA），延長電池壽命
● 0.9V超低啟動電壓，支持1節干電池工作
● 同步整流架構，效率最高93%，無需外部肖特基二極管
● PFM控制方式，輕載自動降頻，全負載范圍高效
● 外圍極簡：僅需電感、輸入電容、輸出電容共3個元件
● 輸出電壓靈活：2.2V~5.0V可定制，步進0.1V
● 低紋波、低噪聲，適合敏感模擬電路供電
● 內置過流、過熱保護，可靠性高
OC6813 關鍵電氣參數
| 參數 | 典型值 | 單位 |
| 輸入電壓范圍 | 0.9 ~ 5.0 | V |
| 啟動電壓 | 0.9 | V |
| 輸出電壓范圍 | 2.2 ~ 5.0 (步進0.1V) | V |
| 靜態電流 (無負載) | 6 | μA |
| 待機輸入電流 (VIN=1.2V, VOUT=3.3V) | 15 | μA |
| 最大開關頻率 | 370 | kHz |
| 效率 (VIN=1.2V, VOUT=3.3V, IOUT=10mA) | 88 | % |
| 峰值效率 | 93 | % |
| 輸出紋波 | 典型 30 | mV |

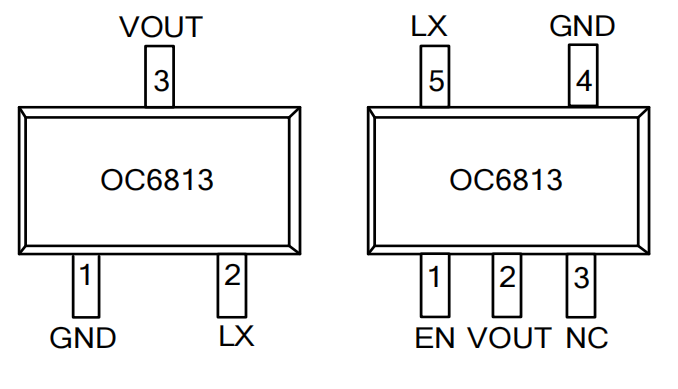

OC6813 引腳定義
| SOT23-3 腳位 | SOT23-5 腳位 | 引腳名 | 功能描述 |
|---|
| 1 | 4 | GND | 地 |
| 2 | 5 | LX | 開關節點，接電感 |
| 3 | 2 | VOUT | 輸出電壓反饋/輸出端 |
| - | 1 | EN | 芯片使能控制，高電平有效 |
| - | 3 | NC | 懸空 |

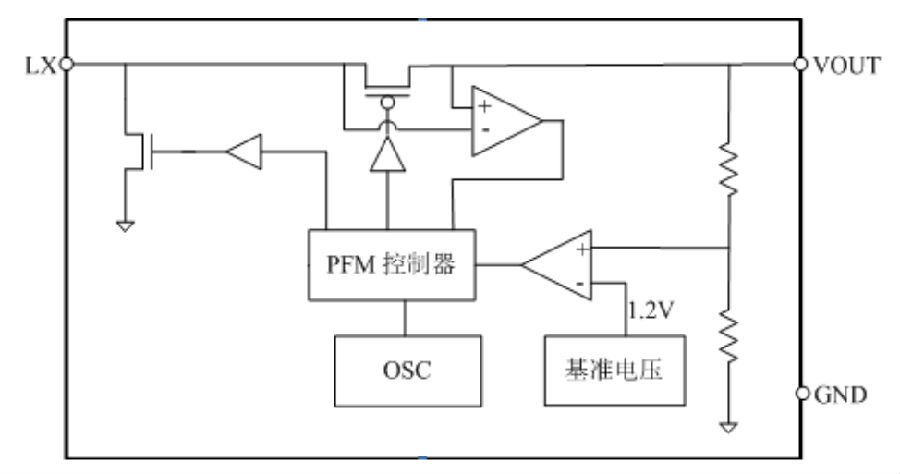

OC6813 內部電路框圖

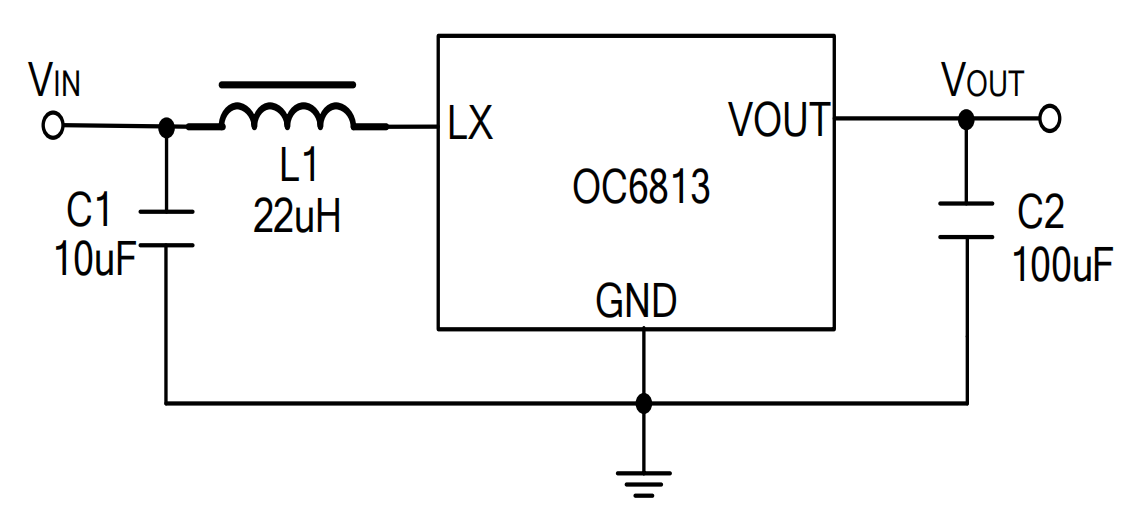

OC6813 典型應用電路
※ 典型應用：L=22μH~47μH，CIN=10μF，COUT=22μF（陶瓷電容）。EN腳接高電平使能，低電平關斷。
OC6813 極限參數
極限參數（注1）| 符號 | 描述 | 參數范圍 | 單位 |
|---|
| VMAX | LX,VOUT 腳最大電壓 | 5 | V |
| PSOT | SOT23 封裝最大功耗 | 0.2 | W |
| TA | 工作溫度范圍 | -20~85 | ℃ |
| TSTG | 存儲溫度范圍 | -40~120 | ℃ |
| TSD | 焊接溫度范圍(時間小于 30 秒) | 240 | ℃ |
| VESD | 靜電耐壓值（人體模型） | 2000 | V |
注：極限參數是指超過上表中規定的工作范圍可能會導致器件損壞。工作在以上極限條件下可能影響器件可靠性。
