三線電壓型雙極鎖存霍爾開關傳感器 JYM27123
雙極鎖存霍爾開關傳感器JYM27123產品描述
JYM27123系列是采用BCDMOS工藝技術設計的高靈敏度雙極鎖存霍爾開關芯片。芯片內部包含電源穩壓，內部電源欠壓鎖定，信號放大，溫度補償，失調補償，比較器，輸出驅動，輸出限流等電路。此外，機械應力對芯片的磁性參數影響很小，具有抗電磁干擾（EMI）能力強和可靠性高的特點。
JYM27123傳感器芯片適用于工業環境，工作溫度范圍(結溫)為-40℃～150℃，電源電壓范圍為2.8V～24V。JYM27123有TO-92S、SOT23-3L封裝，且封裝符合RoHS標準。
雙極鎖存霍爾開關傳感器JYM27123產品特點
● 0.18μm BCDMOS 技術
● 工作電壓范圍：2.8V～24V
● 典型工作電流：1.8mA
● 磁靈敏度 BOP=50Gs，BRP=-50Gs
● ESD：±8kV
● 工作溫度范圍(結溫)：-40℃～150℃
● 過溫保護
● 電源和地之間反向保護
● 輸出限流保護
● 磁場開關點隨電源電壓變化小
● 磁開關點溫度補償
● TO-92S和SOT23-3L 封裝形式
● 符合RoHS標準：（EU）2015/863
雙極鎖存霍爾開關傳感器JYM27123產品應用
● 固態開關
● 三相無刷直流電機換向控制
● 電動工具
● 流量傳感器
● 轉速表
● 速度、接近檢測
● 線性、角度位置檢測
雙極鎖存霍爾開關傳感器JYM27123產品定購信息
封裝
| 溫度范圍
| 定購型號
| 包裝運輸
| 產品代碼
|
TO-92S
| -40℃～150℃ | JYM27123UA
| Tape and Reel 1000 units | UA |
SOT23-3L
| -40℃～150℃ | JYM27123SO
| Tape and Reel 3000 units | SO
|

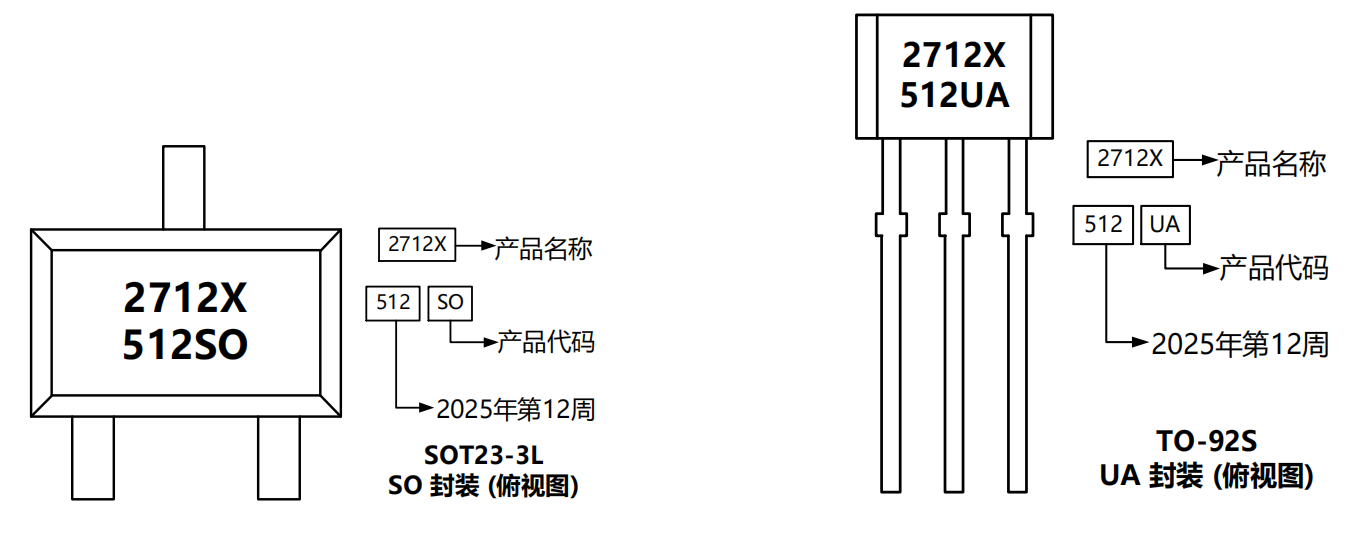

雙極鎖存霍爾開關傳感器JYM27123產品絲印示例：

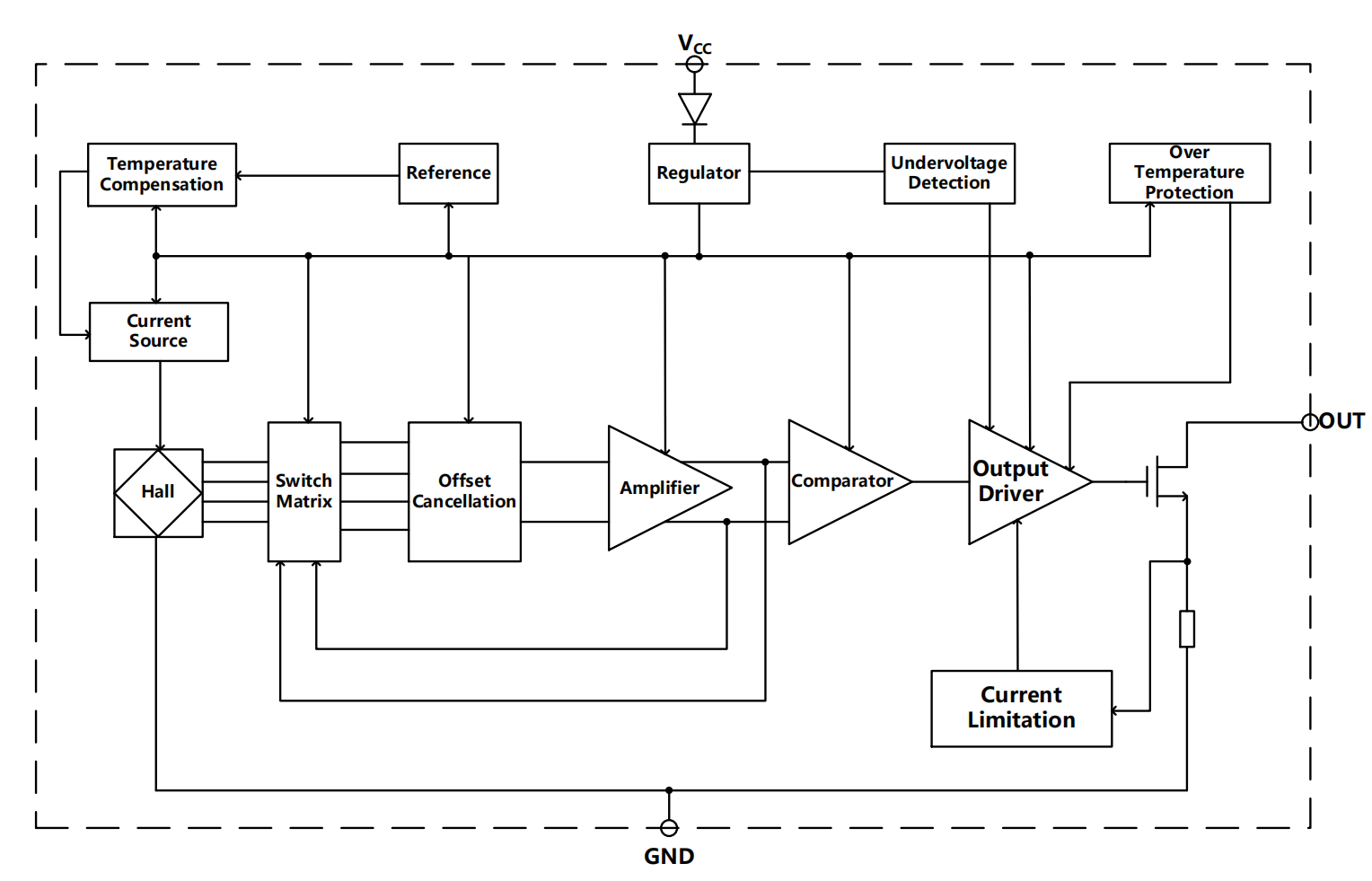

雙極鎖存霍爾開關傳感器JYM27122產品結構框圖
雙極鎖存霍爾開關傳感器JYM27123產品典型應用電路

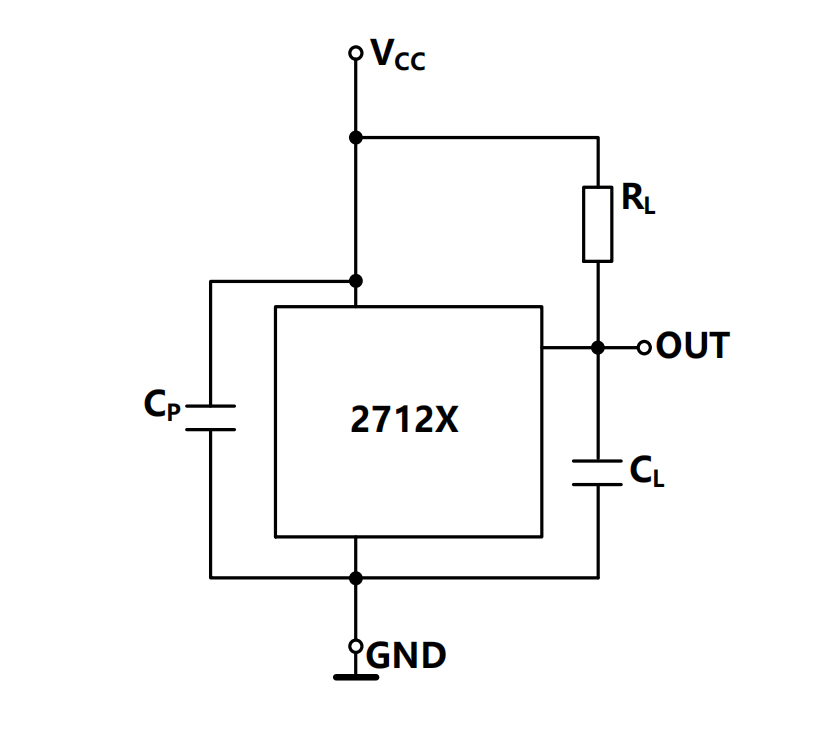

典型應用電路 1：如圖 1，RL 的推薦值為 1kΩ至 10kΩ，CP=10nF，CL=4.7nF。

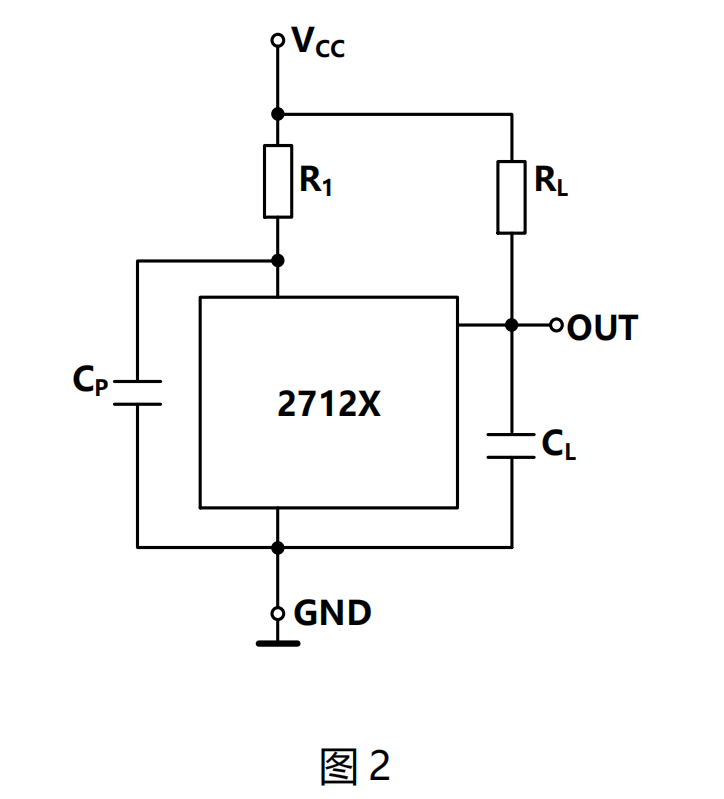

典型應用電路 2：如圖 2，對于電源有噪聲的應用場景，建議電源端串聯電阻 R1，電源端和地之間并聯電容CP，輸出和地之間并聯電容 CL，且靠近芯片位置。（推薦：R1=100Ω，CP＝10nF，CL＝4.7nF）
