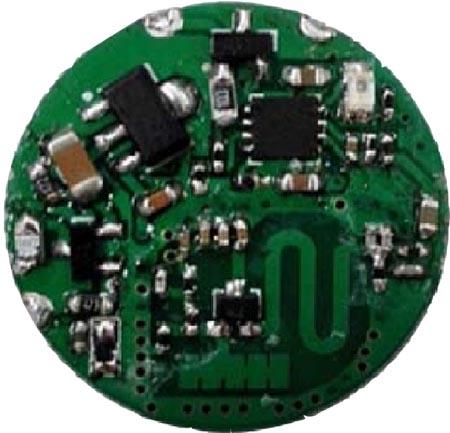

微波人體感應模塊 ST0002M-R22
產品概述
ST0002M-R22 是采用紅外傳感器處理電路設計的小型微波感應模塊，采用3.5G微波信號檢測人體反射波，經電路處理控制照明回路。產品設計簡潔、體積小、重量輕、易批量組裝生產。廣泛應用于各種人體感應照明的場合，防盜報警場合。
微波感應又稱雷達感應， 微波感應開關為主動式傳感器， 感應器發射高頻電磁波并接收他們的回波， 此感應器探測回波內的變化， 甚至是探測范圍內微小的移動，然后觸發指令。 微波感應開關是一種新型無死角感應， 基于多普勒雷達原理， 其平面型天線發出極低功率的電磁波并接收反射回波。 可有效抑制高次諧波和其他雜波的干擾﹑靈敏度高﹑ 可靠性強﹑ 安全方便﹑ 智能節能， 是一種新型實用的節能產品。 若檢測到感應區域的反射頻率有變化， 感應器觸發動作， 輸出信號根據需要開啟或關閉負載。多普勒效應是指物體福射的波長因?yàn)楣庠春陀^測者相對運動而產生變化，在運動的波源前面，波被壓縮，波長變得較短，頻率變得較高，在運動的波源后面，產生相反的效應，波長變得較長，頻率變得較低，波源的速度越高，所產生的效應越大，根據光波紅/藍移的程度，可以計算出波源循普觀測方向運動的速度，這種現像稱為多普勒效應。
主要特點
●CMOS 數?；旌蠈Ｓ眉呻娐?/p>

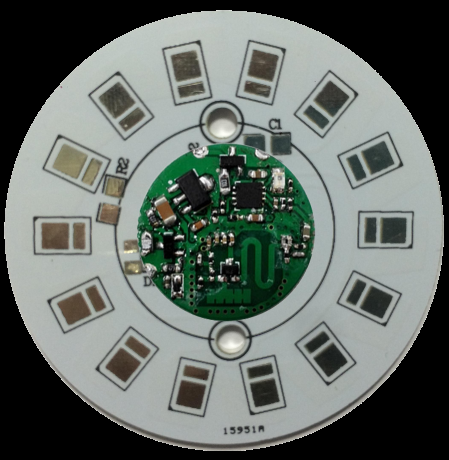

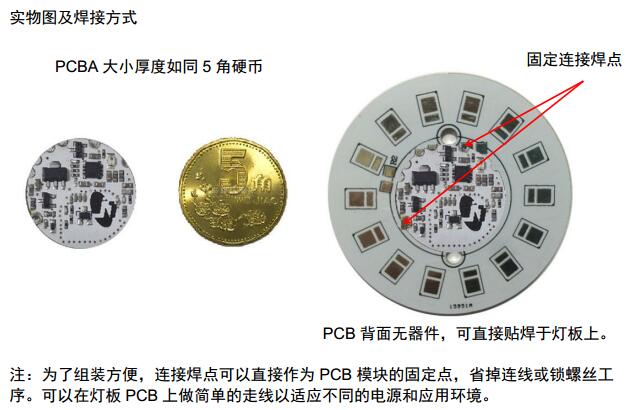

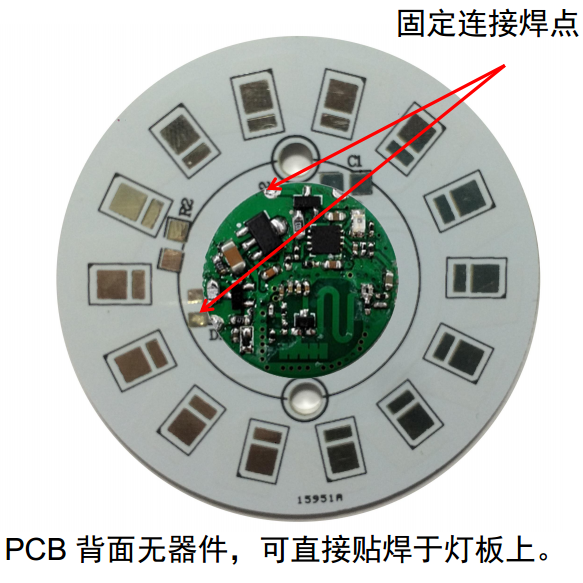

●可直接貼LED燈板
●雙向檢幅器可有效抑制干擾
●延時時間和封鎖時間分別可調,可全天響應，也可在黑暗環境下通過光感元件控制響應時刻。
●內置貼片 CDS 檢測
●工作電壓范圍寬+6V~+36V
●上電暖機一次，即電路強制觸發一次
●默認設置為可連續觸發模式
●默認設置延時為30秒
●默認設置為白天不工作
典型應用
●LED 球泡燈、樓道感應燈、泛光燈
●小夜燈、電動玩具
●感應燈及安防報警等裝置。如樓道、走廊、車庫、陽臺、院子、車庫感應燈，以及作為節能開關或防

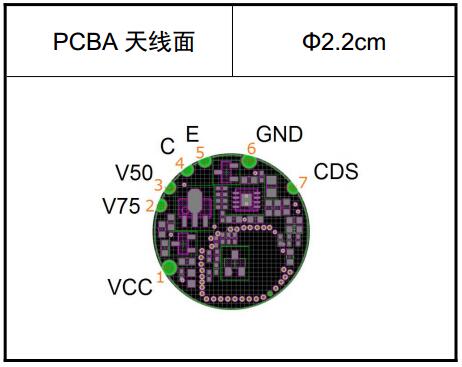

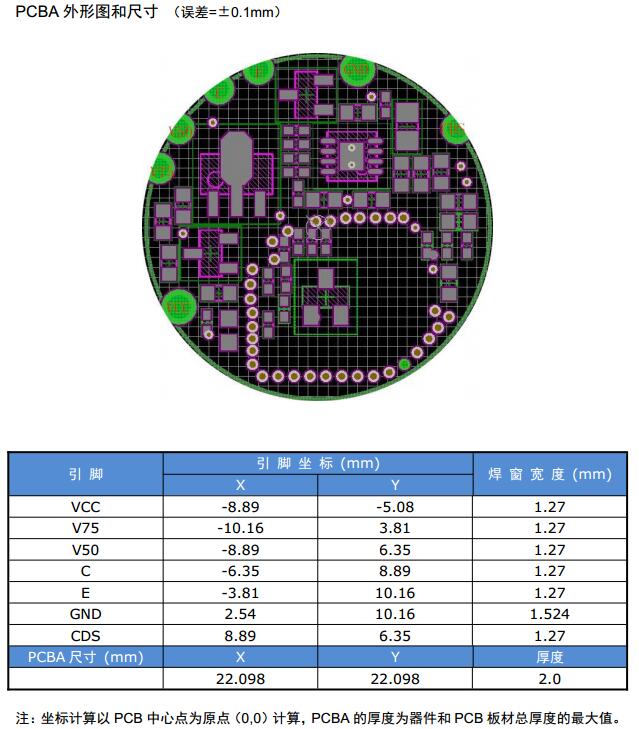

引出端排列

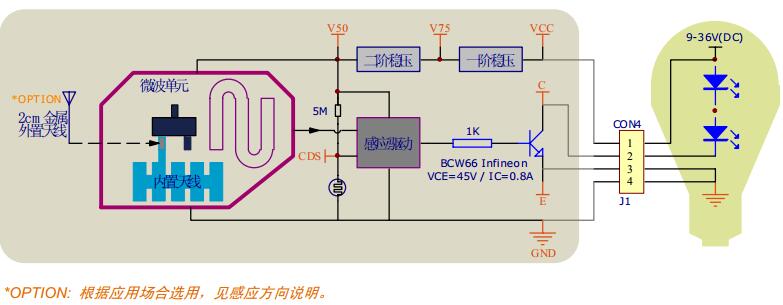

PCBA 邏輯框圖

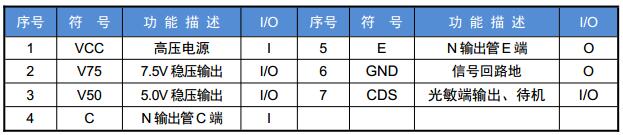

引出端功能 ( 順時針排列 )

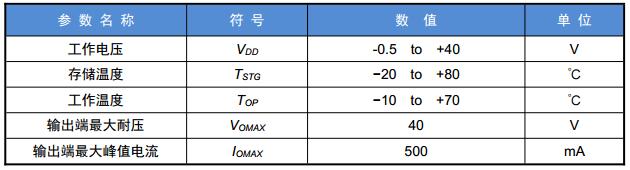

最大額定值（TA = 25 ℃）
注 1：最大電流在 VCC=36V 下測試，長時間會造成輸出管功耗過大損壞輸出管，PD=0.25W。

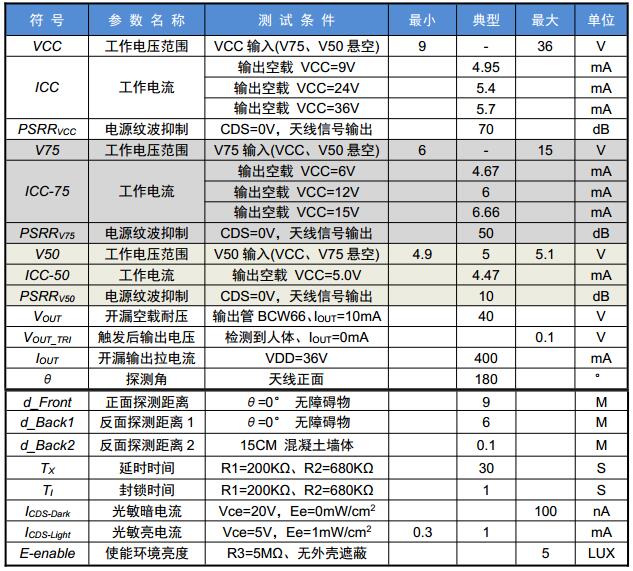

直流電氣特性 ( TA = +25°C, 若無特殊說明)
注：TX、TI設置請參考 ST0002 產品規格書。
典型微波模塊應用連線圖

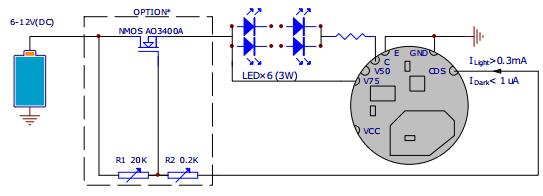

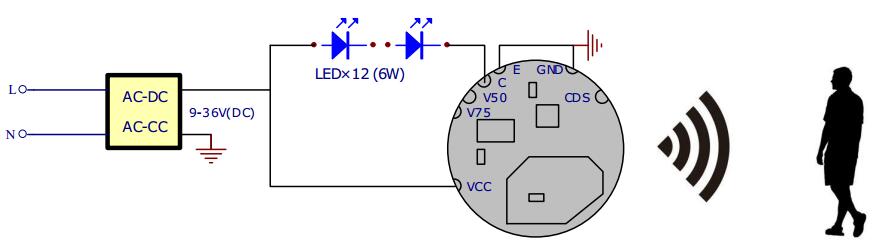

1.中小功率感應球泡燈（帶光敏電阻）
注：電源可采用隔離、非隔離的恒流或恒壓電路，只需保證輸出電壓的波動范圍在額定值內。輸出電源波動不要大于 20%，以免誤觸發。如果需要白天工作，可以將 CDS 端通過 1K 電阻接 V50，調大 1K 電阻阻值可以適當調整 E-enable 的 LUX 照度值。 球泡燈如需做感應調光，請外置單片機和功率管，單片機供電不建議用 V50 電源，請從 V75 取電后再做穩壓，以免影響模塊的 PSRR能力。
2.小功率感應小夜燈（帶光敏電阻）
注：電源可采用隔離、非隔離的恒流或恒壓電路，只需保證輸出電壓的波動范圍在額定值內。輸出 電源波動不要大于 20%，以免誤觸發。如果需要白天工作，可以將 CDS 端通過 1K 電阻接 V50，調大 1K 電阻阻值可以適當調整 E-enable 的 LUX 照度值。 球泡燈如需做感應調光，請外置單片機和功率管，單片機供電不建議用 V50 電源，請從 V75 取電后再做穩壓，以免影響模塊的 PSRR能力。

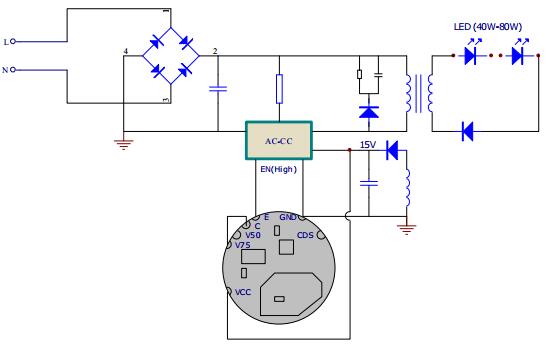

3.中功率感應日光燈（帶光敏電阻）
注：上圖所示，由于日光燈功率高達 40-80W，LED 端電壓電流已經超出模塊極限值，所以只能將模塊放在源邊控制。模組供電可選用副繞組，根據副繞組實際電壓特性調整電壓接入口。如果電源控制芯片 EN 腳為高電平關閉 IC，則可選用上圖同相輸出接法；如果是低電平關閉 IC，則可參考球泡燈的反相輸出接法。 此方案必須保證電源 IC 的 EN 使能下，副繞組仍然有 5mA 以上的供電，如無法保證，請給模組單獨供電。光敏電阻調整方式不再復述。 調光應用可采用外置單片機控制， 如果電源 IC 自帶模擬線性調光腳，則可以用模組輸出加 RC 網絡產生秒級的線性充電電壓和線性放電電壓進行控制，實現漸明漸暗功能。
模塊感應距離及方向說明
如下圖所示，微波板天線面朝下，在空曠區域無遮擋和反射。紫色區域?yàn)榘l(fā)射波覆蓋范圍，覆蓋半徑由發射功率決定，形狀為模塊外形?；疑珔^(qū)域?yàn)橛行Ц袘?yīng)區域，和接收天線形狀有關。由于模塊內置天線為 PCB 長方形覆銅，所以水平方向無接收信號，垂直方向接受信號能力強，實際應用中的水平面感應多為反射波造成。接收角度為 30°左右，可做定向感應，用于感應自動門、樓道燈。

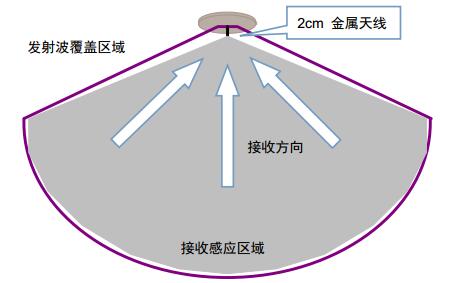

下圖在微波天線處焊接一根 2cm 的金屬導線，并垂直于板面。此時接收感應區增大，接收角度大于 135°，可用于廣場燈、草坪燈。
實際測量中，垂直感應距離為9米，采用2cm天線，水平感應距離為6米。采用1.5cm天線，水平感應距離縮短到5米。采用1cm以下天線和無天線效果類似，說明天線長度和水平接收距離為非線性關系。在房屋內測試或使用時，請注意墻體和物體的反射波造成的感應距離上的錯覺。白天測試模塊靈敏度時注意環境光強度和陰影遮擋，避免由于光敏電阻動作造成的靈敏差的錯覺。
功能特點：
1、采用先進平面技術天線發射及接收微波。
2、智能全自動感應： 采用主動式傳感器， 感應器發射高頻電磁波并接收回波。感應到人后自動開燈， 人在燈亮、人走燈滅， 安全節電， 不受聲、 物等外界因素干擾。當有人進入本產品的探測范圍，微波探測器工作點亮燈，當人離開探測范圍后，燈自動熄滅。它可自動識別白天和黑夜。
3、 抗干擾強： 受外界自然因素影響小， 性能穩定可靠。
4、 光敏控制自動測光： 自動識別環境光線的強弱， 達到照明需求設定且有人的時候燈亮，否則不亮。
5、 工作方式：感應開關接通后，在延時時間段內，如有人體活動，開關將持續接通，直到人離開并順延時間。
6、 自動隨機延時： 當人在感應范圍活動， 開關始終接通，直到人離開后才自動關閉
7、與紅外產品比較：微波開關感應距離更遠，角度廣，無死區，能穿透玻璃，和薄木板，根據功率不同，可以穿透不同厚度的墻壁，不受環境、溫度、灰塵等影響，在37度情況下，感應距離不會縮短。微波雷達開關抗干擾能力強，幾乎不受風、熱等外界環境因素的干擾。是人體紅外熱釋電感應開關的理想更新?lián)Q代產品。
使用范圍：走廊、樓道、衛生間、地下室、車庫、倉庫、監控等節能自動照明場所。
