PT6304 4串鋰離子/鋰聚合物電池保護芯片 - 廣晟微原裝現貨與技術方案
華潤微品牌的 PT6304 是一款專為4串鋰離子/鋰聚合物電池組設計的高性能保護芯片。由廣晟微半導體（GSMicro）提供技術支持，該芯片集成了高精度電壓檢測電路和多重保護功能，能有效防止電池因過充、過放、過流、短路及溫度異常而導致的損壞或壽命縮短。其小型TSSOP-16封裝和極少的外圍元件需求，使其成為電動工具、儲能電源等高密度電池包的理想選擇。
核心優勢
高精度保護： ±25mV的過充電檢測電壓精度，確保電池安全全容量充電；±10mV的電流檢測精度，保證放電過流準確觸發。
靈活的溫度管理： 放電過溫/低溫（DOT/DUT）與充電過溫/低溫（COT/CUT）閾值可通過外部電阻獨立設置，適應復雜工況。
全MOS驅動兼容： 內置電路可直接驅動外部P型或N型充電MOSFET，以及N型放電MOSFET，電路設計靈活。
多重過流防護： 集成三段放電過電流檢測（過流1、過流2、短路）及獨立的充電過流檢測。
超低功耗： 工作狀態電流<20μA，欠壓狀態電流<5μA，延長電池存儲壽命。
關鍵電氣參數
| 參數項目 | 參數值/描述 |
| 電池串?dāng)?shù) | 4串 (4S) 鋰離子/鋰聚合物 |
| 過充檢測電壓 (VCOV) | 4.350V / 4.225V / 3.85V / 3.65V (可選) |
| 過放檢測電壓 (VCUV) | 2.8V / 2.7V / 2.5V / 2.3V (可選) |
| 放電過流檢測 | VOC1: 50-200mV (4檔可選); VSC (短路): 4×VOC1 |
| 工作電流 | 工作時 < 20μA; 欠壓時 < 5μA |
| 封裝形式 | TSSOP-16 |
引腳定義與封裝尺寸

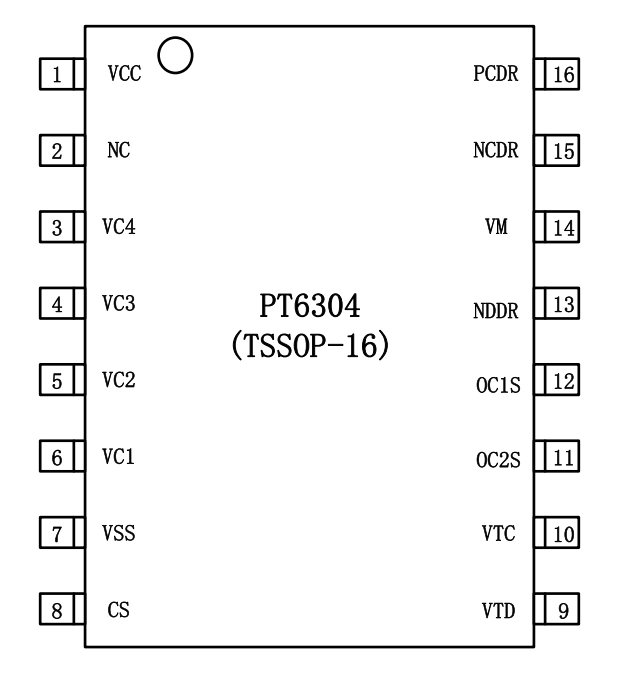

管腳定義 (TSSOP-16):
VCC (1): 芯片供電引腳。
VC4-VC1 (3-6): 分別連接第4節至第1節電芯的正負極輸入端。
CS (8): 電流檢測電壓輸入端。
VTD (9) / VTC (10): 分別用于設置放電和充電的過溫/低溫保護閾值。
OC1S / OC2S (11-12): 放電過流1和過流2的延時設置引腳（外接電容）。
NDDR (13): 放電N型MOSFET驅動引腳。
NCDR (15) / PCDR (16): 充電N型和P型MOSFET驅動引腳。
封裝尺寸圖 (TSSOP-16):
注：實際尺寸請參考數據手冊，E1=4.40mm (典型值)
芯片內部框架與典型應用電路

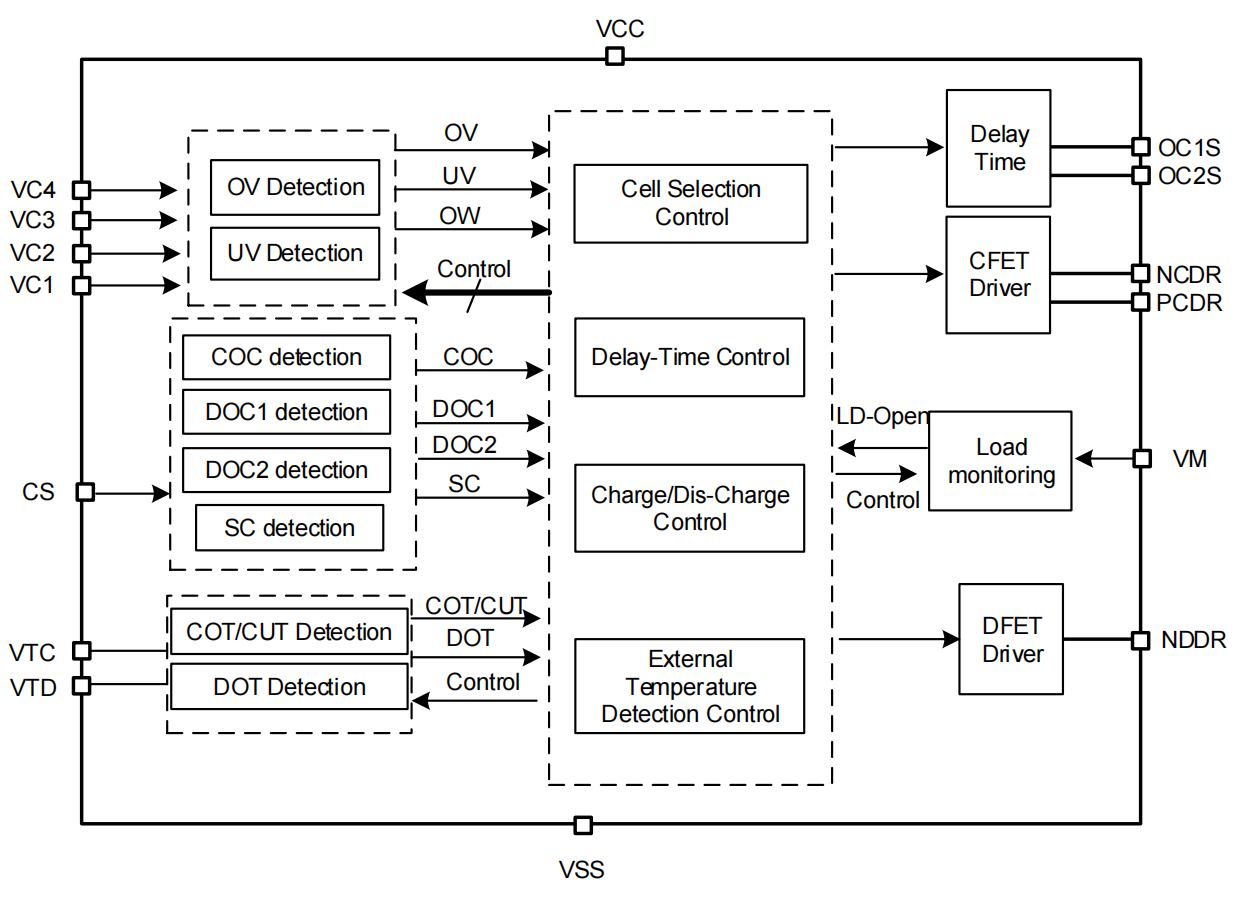

內部功能框圖:
包含電壓檢測、溫度檢測、過流保護邏輯及MOS驅動模塊

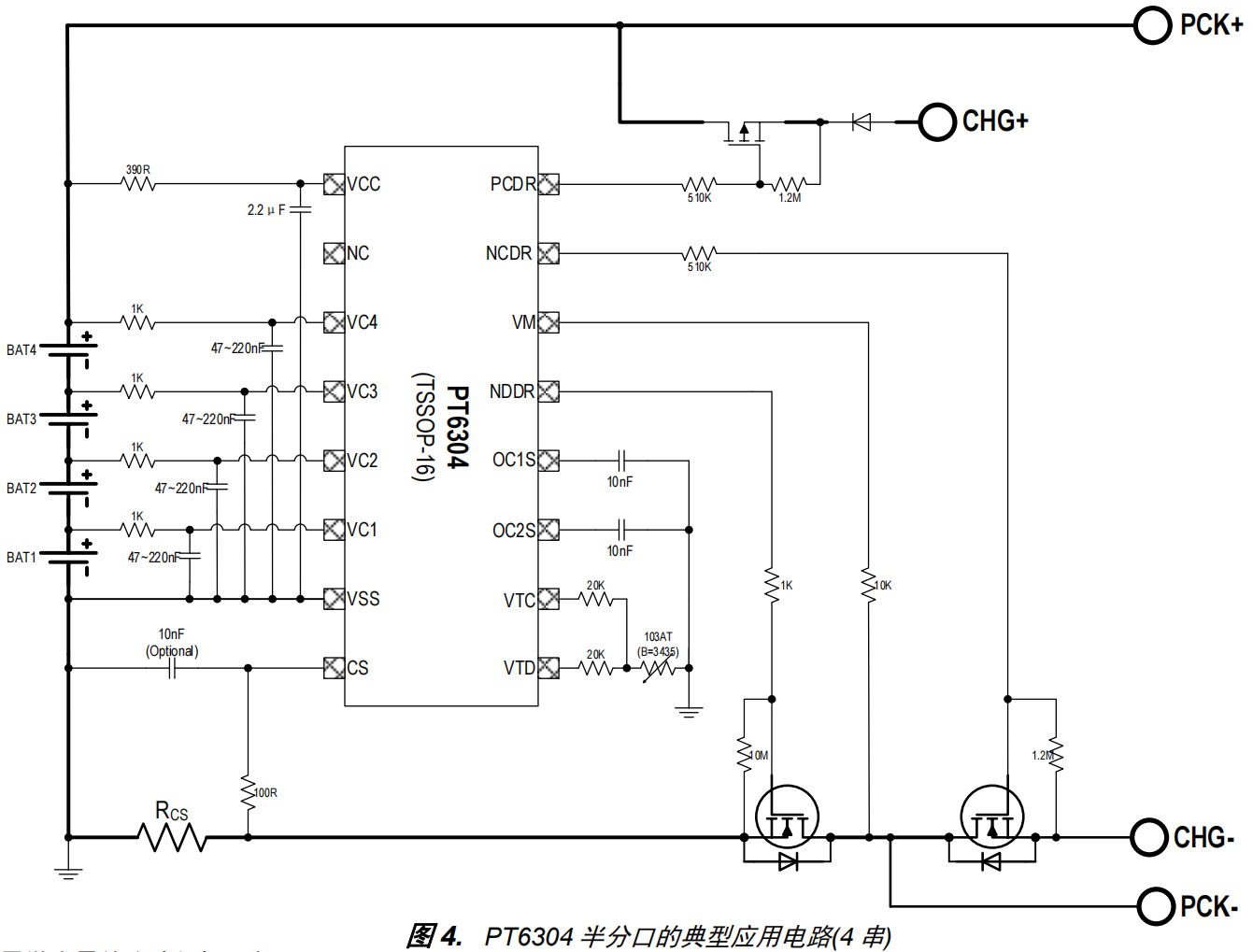

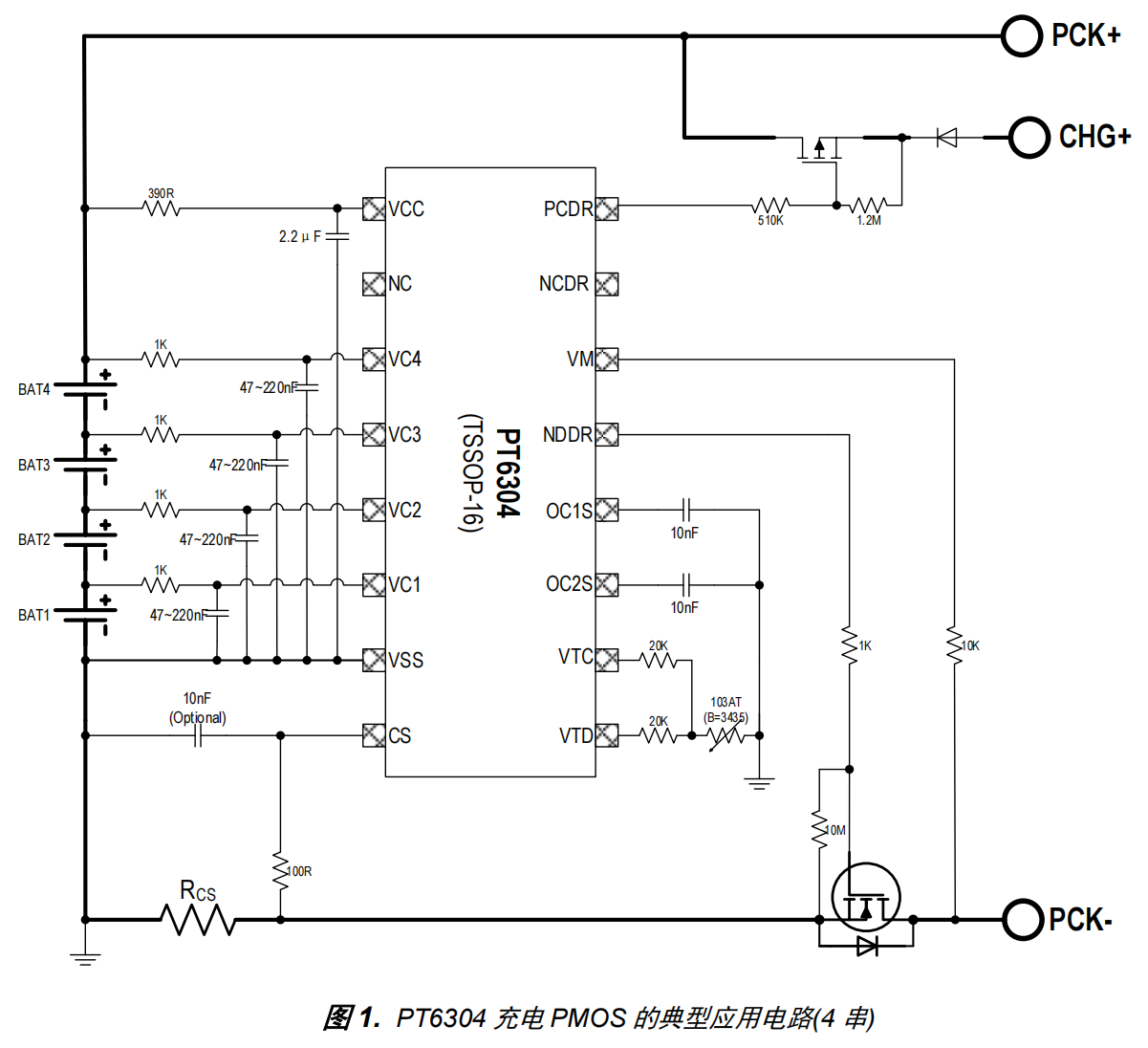

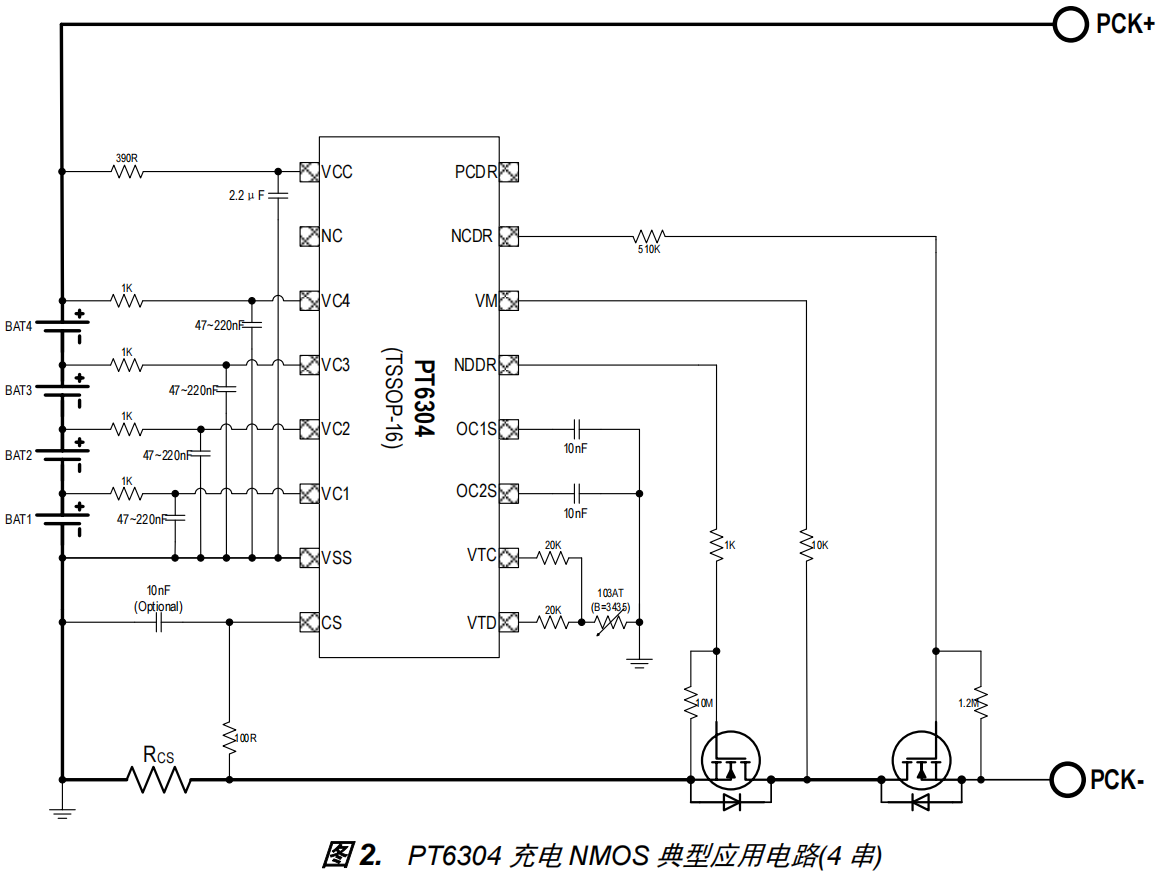

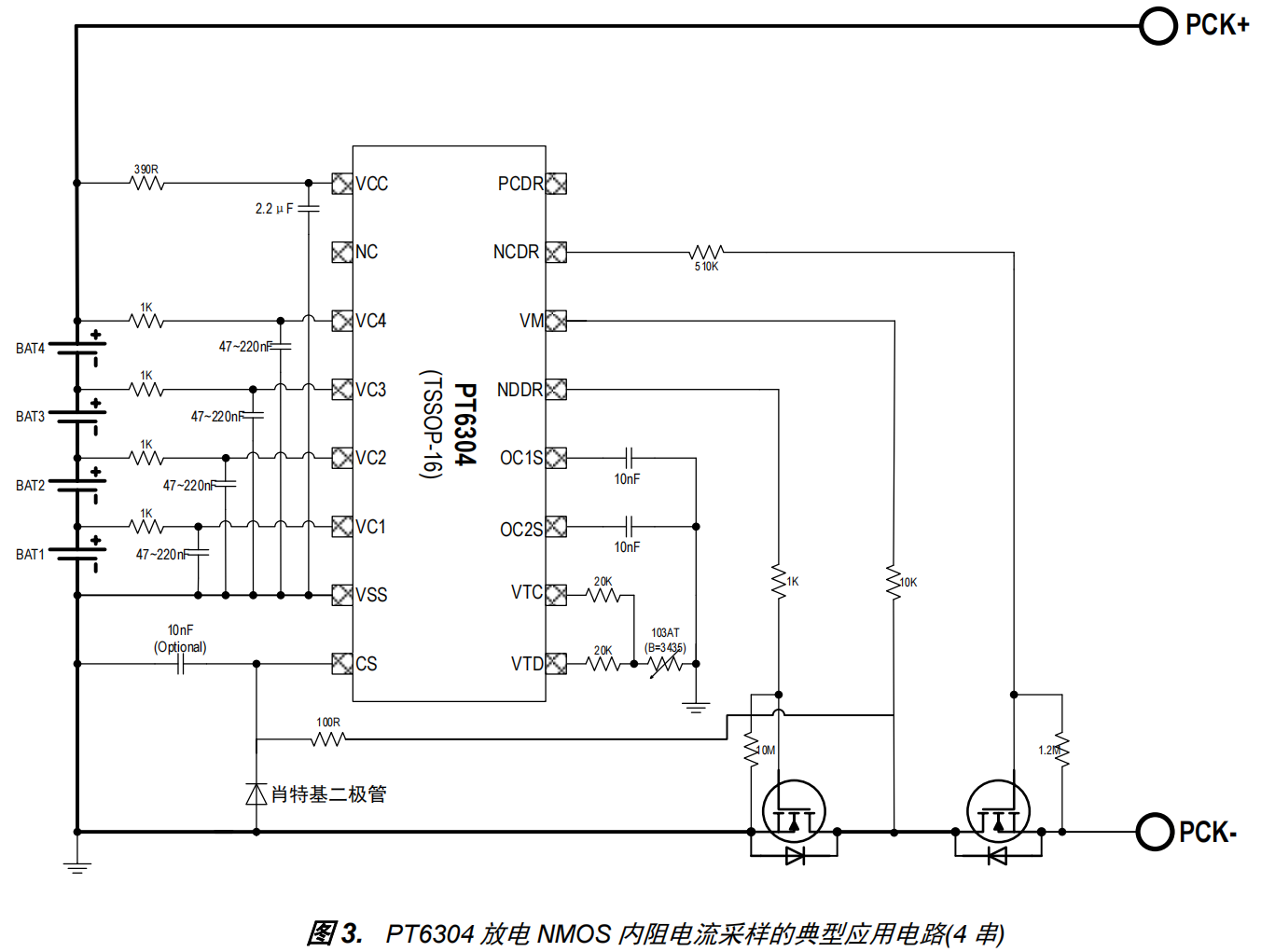

典型應用電路:
連接方式：VC1-VC4接電池組，CS接電流采樣電阻，驅動外部MOS管
訂貨信息與替代型號對比
訂貨型號示例 (PT6304ETSP-XX):
PT6304ETSP-AA: VCOV=4.225V, VCUV=2.70V, VOC1=50mV
PT6304ETSP-AB: VCOV=4.250V, VCUV=2.70V, VOC1=100mV (支持MOS采樣)
PT6304 可作為以下產品的升級或替代方案：
| 對比項 | 競品芯片 | PT6304 優勢 |
| 驅動能力 | 部分競品僅支持N-MOS | 支持P型和N型充電MOSFET，設計更靈活 |
| 溫度保護 | 固定閾值或單一設置 | 充/放電過溫及低溫閾值獨立外部電阻設置，精度更高 |
| 封裝 | SOP-16 或更大封裝 | TSSOP-16 (4.4x6.4mm)，節省PCB面積 |
典型應用場景
電動工具： 電鉆、電鋸等需要高倍率放電保護的設備。
儲能電源： 便攜式儲能電池包、后備電源系統。
輕型電動車： 電動滑板車、平衡車電池組。
工業設備： 需要長壽命和高安全標準的工業手持終端。
