100V耐壓15W開關降壓型LED車燈恒流驅動器OC5028B

100V耐壓15W車燈驅動芯片OC5028B概述

OC5028B 是一款內置 100V 功率 MOS 高效率、高精度的開關降壓型大功率LED恒流驅動芯片。OC5028B 采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容 進行調節，工作頻率可根據用戶要求而改 變。OC5028B 通過調節外置的電流采樣 電阻，能控制高亮度 LED 燈的驅動電流，使 LED 燈亮度達到預期恒定亮度。在 DIM 端加 PWM 信號，可以進行LED 燈調光。DIM 端同時支持線性調光。 OC5028B 內部還集成了 VDD 穩壓管以及過溫保護電路等，減少外圍元件并提 高系統可靠性。OC5028B 采用 ESOP8 封裝。散熱片 內置接 SW 腳。

100V耐壓15W車燈驅動芯片OC5028B特點

◆內置 100V MOS

◆寬輸入電壓范圍：3.1V~100V

◆高效率：可高達 93%

◆支持 PWM 調光和線性調光

◆最大工作頻率：1MHz

◆CS 電壓：250mV

◆芯片供電欠壓保護：2.6V

◆關斷時間可調

◆智能過溫保護

◆內置 VDD 穩壓管

100V耐壓15W車燈驅動芯片OC5028B應用領域

◆自行車燈、電動車燈、摩托車燈

◆強光手電

◆LED射燈

◆大功率LED照明

◆LED背光

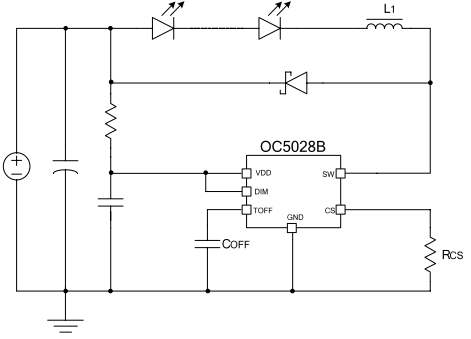

100V耐壓15W車燈驅動芯片OC5028B典型應用電路圖

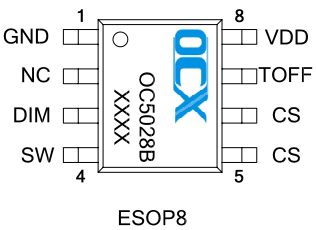

100V耐壓15W車燈驅動芯片OC5028B封裝及管腳分配

100V耐壓15W車燈驅動芯片OC5028B管腳描述

100V耐壓15W車燈驅動芯片OC5028B工作原理

  OC5028B 采用峰值電流檢測和固定關斷時間的控制方式。電路工作在開關管導通和關斷兩種狀態。參見典型應用電路圖，當MOS開關管處于導通狀態時，輸入電壓V_IN通過LED 燈、電感L₁、MOS開關管、電流檢測電阻R_CS對電感充電，流過電感的電流隨充電時間逐漸增 大，當電流檢測電阻R_CS上的電壓降達到電流檢測閾值電壓V_{CS_TH}時，控制電路關斷MOS開關 管。當MOS開關管處于關斷狀態時，電感通過由LED燈、續流二極管以及電感自身組成的環 路對電感儲能放電。MOS開關管在關斷一個固定的時間T_OFF后，重新回到導通狀態，并重復 以上導通與關斷過程。

100V耐壓15W車燈驅動芯片OC5028B的T_OFF設置

固定關斷時間可由連接到TOFF引腳端的電容C_OFF 設定：

T_OFF =0.51?150KΩ?(C_OFF +8pF) +T_D

其中T_D=61ns。

如果不外接C_OFF，內部將關斷時間設定為650ns。

100V耐壓15W車燈驅動芯片OC5028B的輸出電流設置

LED輸出電流由電流采樣R_CS以及T_OFF等參數設定：

其中V_LED是LED的正向?qū)▔航担琇₁ 是電感值。

100V耐壓15W車燈驅動芯片OC5028B的外圍器件電感取值

為保證系統的輸出恒流特性，電感電流應工作在連續模式，要求的最小電感取值為： L₁ >4V_LED ?T_OFF ?R_CS

100V耐壓15W車燈驅動芯片OC5028B的系統工作頻率

系統工作頻率FS由下式確定：

100V耐壓15W車燈驅動芯片OC5028B的DIM調光腳

OC5020B可通過DIM腳進行調光。DIM腳支持PWM調光及線性調光。當DIM腳接地，芯 片關斷LED輸出；當DIM腳電壓高過 3.1V，LED輸出100%電流。DIM腳線性調光范圍在1.1-3.1V。當不需要調光功能時，DIM腳應接高電平，DIM腳不允許懸空。在采用線性調光時， DIM腳對地應接一個小電容（例如10nF以上電容）。

100V耐壓15W車燈驅動芯片OC5028B的芯片PCB布局考慮

  電流檢測電阻RCS到芯片CS引腳以及GND引腳的連線需盡量粗而短，以減小連線寄生電 阻對輸出電流精度的影響。

100V耐壓15W車燈驅動芯片OC5028B過溫保護

當芯片溫度過高時，系統會限制輸入電流峰值，典型情況下當芯片內部溫度超過140 度以 上時，過溫調節開始起作用：隨溫度升高輸入峰值電流逐漸減小，從而限制輸入功率，增強系 統可靠性。
