40W車燈驅動方案驚爆價1.8元，貨車24V專供，業界首創耐壓200V線性驅動LAN1168ED，無

型號：: LAN1168ED

制造商：: GSMicro

批號：: LAN1168ED

描述：: 40W車燈驅動方案驚爆價1.8元

分享：: 0

庫存：: 0 只

貨期：: -

價格：: 暫無價格

PDF：

詢價數量：

拓撲結構 :	200V中壓線性恒流芯片,
封裝形式 :	ESOP8封裝,
驅動功率 :	驅動功率@Vf*1.2~2A,
輸入電壓 :	5~200V輸入電壓，
輸出電壓 :	采用低壓差驅動電路，電流1A 時,壓降僅為0.9V。
最大輸出電流 :	內置5A200V的功率MOS，最大應 用電流1.2A；
最大效率 :	若輸入電壓與LED總Vf電壓相近，線性恒流IC的效率高達95%以上；可達99%
調光方式 :	不支持調光
恒流精度 :	±4%恒流精度，
典型應用 :	汽車燈、電動車燈、手電筒、LED臺燈、LED 礦燈、充電投光燈、及其他DC類LED燈。智能調光PWM調光電源。
兼容型號 :	LAN1062E,LAN1065E,LAN1162E
特別說明 :	內置默認的 130℃過溫保護點，可外接電阻調節過溫點，外接 NTC 熱敏電阻可非常精準地調節 LED 燈珠溫度
產品關鍵字 :	LAN1168E，線性恒流

添加到比較列表

LAN1168ED系列車燈驅動方案 | 200V耐壓線性驅動、無EMI干擾、風扇故障不死燈、貨車24V專供恒流芯片，貨車24V專供36W汽車大燈線性驅動方案，業界首創耐壓200V線性驅動無需加TVS防護即可通過ISO7637-5a測試

關鍵詞：LAN1168ED，LAN1168ED車燈驅動，汽車燈恒流芯片，200V車燈驅動，無EMI車燈驅動，風扇故障不死燈，貨車24V燈方案，40W線性LED驅動，廣晟微

LAN1168ED 概述

LAN1168ED是一款可調節過溫點的高耐壓線性大電流 LED 驅動芯片，適合于 5~200V 電壓范圍的 LED 驅動。僅需外接一個 CS 電阻就可以構成一個完整的恒流驅動電路。

LAN1168ED內置默認的 130℃過溫保護點，可外接電阻調節過溫點，外接 NTC 熱敏電阻可非常精準地調節 LED 燈珠溫度。

LAN1168ED內置5A/200V功率MOS，最大應用電流1.2A；采用低壓差驅動電路，電流1A時壓降僅為0.9V。

LAN1168ED內置可選高壓保護電路，當VIN達到15V時自動減小輸出電流，防止高壓燒壞芯片。

LAN1168ED采用ESOP8封裝，散熱更強，更適合貨車24V高壓工況。

LAN1168ED 特點

LAN1168ED外圍元件簡單，單電阻設定電流

LAN1168ED可調節LED燈珠溫度，適配車載高溫環境

LAN1168ED內置大電流功率MOS，無需外置元件

LAN1168ED最大輸出電流1.2A，滿足40W車燈驅動

LAN1168ED高壓降電流保護，15V自動限流防燒壞

LAN1168ED采用ESOP8封裝，車載高可靠設計

LAN1168ED 應用領域

LAN1168ED專為貨車24V車燈、汽車燈、電動車燈、摩托車燈設計，也適用于LED手電筒、LED臺燈、礦燈、充電式投光燈及各類DC類LED照明產品，支持PWM智能調光電源。

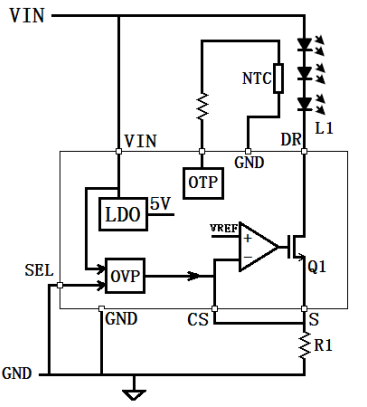

LAN1168ED 典型應用電路

LAN1168ED典型應用電路|200V高耐壓LED車燈驅動原理圖

LAN1168ED 訂購信息

型號	封裝	絲印	包裝形式
LAN1168ED	ESOP8	LAN1168ED YYYYWW	編帶 4000/盤

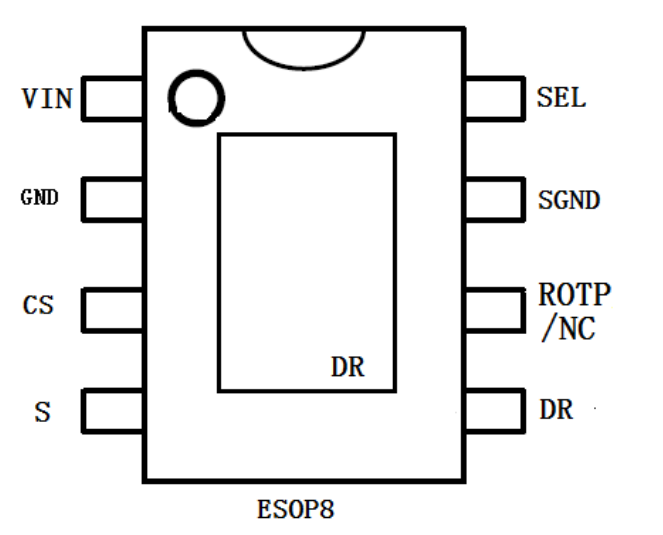

LAN1168ED 芯片腳位說明

LAN1168ED芯片引腳定義圖|ESOP8腳位功能說明

引腳序號	引腳名稱	功能說明
1	VIN	LAN1168ED芯片電源輸入端
2/7	GND	LAN1168ED芯片地，內部相連
3	CS	LAN1168ED電流檢測端
4	S	LAN1168ED功率管源極
5	DR	LAN1168EDLED恒流驅動輸出端
6	ROTP	LAN1168ED過溫調節引腳
8	SEL	LAN1168ED高壓保護功能選擇端
底盤	DR	LAN1168EDLED恒流驅動輸出端

LAN1168ED 極限參數

符號	參數描述	最小值	最大值	單位
VIN_MAX	LAN1168ED電源最大電壓	-0.3	200	V
CS/DIM_MAX	LAN1168EDCS引腳最大電壓	-0.3	6	V
DR_MAX	LAN1168EDDR引腳耐壓	-0.3	200	V
TA	LAN1168ED工作溫度	-20	150	℃
TSTG	LAN1168ED存儲溫度	-40	150	℃
P_MAX	LAN1168ED最大功耗	—	6	W
Rthjd	LAN1168ED熱阻（PN結-底盤）	—	5	℃/W
ESD	LAN1168ED人體靜電耐壓	—	2000	V

LAN1168ED 推薦功率

輸入電壓	輸出電壓	輸出電流
9-15V	9V	1.2A
24-30V	24V	0.8A
24V±20%	18V	0.7A
48V±10%	36V	0.4A

LAN1168ED 電氣參數（VIN=12V，T=25℃）

符號	參數	條件	典型值	單位
LAN1168ED 電壓部分
OP VDD	LAN1168ED工作電壓范圍	—	7~200	V
I VDD	LAN1168ED靜態工作電流	VIN=12V	180	μA
LAN1168ED 電流檢測
VREF_CS	LAN1168ED基準電壓	Io=500mA	300	mV
ΔIo	LAN1168ED輸出電流精度	Io=500mA	±4%	—
LAN1168ED 驅動特性
VDS_MOS	LAN1168ED MOS管耐壓	—	200	V
RDS_ON	LAN1168ED導通電阻	Io=1A	600	mΩ
IOUT	LAN1168ED最大輸出電流	—	1.2	A
LAN1168ED 過溫保護
T_OTP	LAN1168ED過溫保護點	—	120	℃

LAN1168ED 供電/啟動

上電時通過VIN腳給LAN1168ED供電，輸入電壓大于5V時芯片開始工作。輸出電流公式：Io=0.3V÷Rcs。

LAN1168ED 高壓降電流應用（過壓保護）

SEL懸空時LAN1168ED無高壓降電流功能；SEL接地時開啟高壓降電流保護。當輸入電壓超過15V時，輸出電流隨電壓升高自動降低，有效防止芯片過熱燒壞。

LAN1168ED高壓降電流曲線圖|過壓保護降流特性圖

LAN1168ED 防反接應用

輸入電源正負極反接會導致LAN1168ED燒壞，可在VIN端口串聯A7整流二極管或大電流肖特基二極管實現防反接保護。

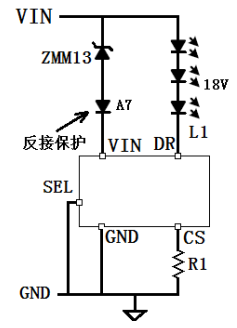

LAN1168ED 24V典型應用（帶高壓降電流保護)

LAN1168ED 24V車燈典型應用電路|貨車24VLED驅動方案

LAN1168ED 過溫電流調節

LAN1168ED芯片溫度達到130℃時自動降低輸出電流?？赏ㄟ^外接電阻調節過溫保護點；將調節電阻更換為NTC熱敏電阻，可實現燈珠溫度實時檢測與精準控溫。

LAN1168ED PCB設計指導

LAN1168ED采用ESOP8封裝，底部焊盤必須緊貼鋁基板，并加強散熱設計，否則易導致芯片過熱損壞。

散熱設計可結合LAN1168ED芯片溫度調節功能，將燈珠溫度控制在安全范圍。

大電流走線需加寬處理，尤其是SOURCE引腳與電源輸入輸出線路，保證LAN1168ED長期穩定工作。

廣晟微線性汽車大燈驅動芯片參數對比

型號	封裝	耐壓	過溫保護點	匹配燈珠	最大應用電流
LAN1032AT	SOT89-5L	48V	140℃	9V	0.6A@Vin=13V Vout=9V
LAN1032E	ESOP8	48V	140℃	9V	0.8A@Vin=13V Vout=9V
LAN1161ED	ESOP8	100V	120℃	12V	1.2A@Vin=13.5V Vout=12V
LAN1163E	ESOP8	100V	135℃	12V	1.2A@Vin=13.5V Vout=12V
LAN1165ED	ESOP8	100V	120℃	12V	2A@Vin=13.5V Vout=12V
LAN1165E	ESOP8	100V	135℃	12V	2A@Vin=13.5V Vout=12V
LAN1166ED	ESOP8	100V	120℃	12V	4A@Vin=13.5V Vout=12V
LAN1166E	ESOP8	100V	135℃	12V	4A@Vin=13.5V Vout=12V
LAN1168ED	ESOP8	200V	120℃	24V	1.2A@Vin=27V Vout=24V
LAN1053A	ESOP8	100V	135℃	9V	1.2A@Vin=13.5V Vout=9V
LAN1058A	ESOP8	200V	135℃	9V	1.65A@Vin=13.5V Vout=9V
LAN1058A	ESOP8	200V	135℃	24V	1.2A@Vin=27V Vout=24V

備注說明

①無完整規格書的型號可參照本文件作為技術規格書使用。常規型號均內置高壓降電流功能，外部不可調。

②最大應用電流按公式Io=0.3V÷Rcs計算，質保以應用范圍為準；高品質車燈建議按最大電流的80%設計。

③后綴E：ESOP8封裝、135℃過溫保護；后綴ED：120℃過溫保護，適配12V/24V燈珠；后綴A：9V燈珠專用高功耗型號。

④12V汽車燈推薦低溫版芯片；24V貨車燈首選LAN1168ED，具備優異的抗浪涌與散熱表現；長期駕駛建議燈珠溫度降低10~15℃。

⑤9V高功耗應用需采用2W導熱銅基板，IC區域做高導熱絕緣，燈珠區域做熱電分離設計。

品牌介紹

廣晟微半導體（深圳）有限公司成立于2023年，前身流明芯（LUMENCHIP）創立于2010年，總部位于深圳，是專注數?；旌闲酒邪l(fā)、方案落地與綠色智能科技的模擬芯片領導品牌。

公司集混合代理分銷、市場分析、技術方案、一站式供應于一體，代理線與自有品牌并行，為客戶提供高競爭力的全面解決方案，電源管理與智能控制方案服務領跑行業。

產品線覆蓋MCU、電源管理、AI芯片、信號鏈、功率器件等，廣泛應用于信號處理、語音喚醒、語音識別、聲紋識別、智能對話等領域。授權合作品牌包括：韓國動運科技、華潤微、華晶微、永源微、功成半導體、安海半導體、瑞森半導體、歐創芯、眾芯元、上海芯龍、智芯半導體、納芯威、屹晶微、瑞盟科技、思必馳、航天民芯等。

廣晟微秉承“以奮斗者為本，以客戶為中心，堅持價值貢獻”的核心價值觀，持續推動芯片技術落地與綠色智能科技發展，代理分銷與方案服務能力領跑全球半導體細分市場。

官方網站：http://huimai2.com

如需采購或申請樣品，請撥打銷售熱線：18018703531，或添加微信：gsmicro_semi（備注 LAN1168ED）。

LAN1168ED 200V高耐壓線性恒流驅動芯片車燈專用大電流方案

【關鍵詞】LAN1168ED,200V線性恒流驅動芯片,LED車燈驅動芯片,大電流LED驅動,汽車燈驅動芯片,電動車燈驅動,廣晟微

LAN1168ED是廣晟微自研的200V高耐壓、中壓大電流線性LED恒流驅動芯片，專為汽車燈、電動車燈、LED照明等DC類LED燈具設計，外圍極簡、內置過溫保護與高壓降流功能，是車燈驅動領域高可靠、高性價比優選方案。

產品核心優勢

1. 寬電壓適配：支持7~200V輸入電壓，覆蓋12V/24V/48V車燈系統。

2. 大電流輸出：內置5A/200V功率MOS，最大輸出電流1.2A，滿足大功率車燈需求。

3. 低壓差設計：1A電流下壓降僅0.9V，發熱更低、效率更高。

4. 智能保護：內置120℃過溫保護，可外接NTC精準控溫，15V高壓自動降流防燒壞。

5. 外圍極簡：僅需3個外圍元件即可構成完整恒流驅動電路，降低BOM成本。

6. 高可靠性：通過ISO7637-5A測試，無風扇工況不死燈，適配嚴苛車載環境。

關鍵電氣參數

參數名稱	典型值	單位
工作電壓	7~200	V
最大輸出電流	1.2	A
基準電壓	300	mV
過溫保護點	120	℃
MOS耐壓	200	V
封裝形式	ESOP8	-

芯片引腳定義

引腳號	引腳名稱	功能說明
1	VIN	芯片電源輸入
2	GND	芯片地
3	CS	電流檢測
4	S	功率管源極
5	DR	LED恒流驅動端口
6	ROTP	溫度調節/空腳
7	SGND	內部信號地
8	SEL	高壓保護使能

ESOP8封裝尺寸

符號	最小	最大
A	1.350	1.750
A1	0.050	0.250
D	4.700	5.150
E	3.800	4.000
e	1.270(BSC)

應用場景

適用于汽車大燈、電動車燈、摩托車燈、LED手電筒、LED臺燈、礦燈、充電投光燈等DC類LED照明產品，同時支持智能PWM調光電源應用。

應用方法說明

輸出電流計算公式：Io=0.3V÷Rcs，通過調整CS腳電阻可精準設定輸出電流。

高壓保護：SEL接SGND啟用15V自動降流，懸空關閉該功能。

過溫調節：ROTP腳外接電阻或NTC熱敏電阻，實現燈珠溫度閉環控制。

防反接：VIN串聯二極管或電阻，提升電路安全性。

同類產品替換對比

可直接替換市場同類型200V線性LED驅動芯片，對比優勢：

1. 耐壓更高至200V，適配更寬電壓范圍，抗浪涌能力更強。

2. 最大輸出電流1.2A，大電流工況更穩定。

3. 內置可調過溫點，支持NTC燈珠測溫，溫控更精準。

4. 外圍元件更少，方案成本更低，量產更便捷。

5. 車規級可靠性，無風扇不死燈，通過ISO7637-5A測試。

訂購信息

型號	封裝	絲印	包裝
LAN1168ED	ESOP8	LAN1168ED YYYYWW	4000/盤
