100V /1.A中壓大電流線性恒流驅動芯片LAN1161ED

型號：: LAN1161ED

制造商：: GSMicro

批號：: 12V汽車燈線性恒流驅動方案LAN1161ED

描述：: 12V車燈專用線性恒流驅動芯片

分享：: 0

庫存：: 0 只

貨期：: -

價格：: 暫無價格

PDF：

詢價數量：

拓?fù)浣Y(jié)構 :	100V 中壓大電流線性恒流驅動芯片，
封裝形式 :	ESOP8封裝，
輸入電壓 :	5~100V輸入電壓，
輸出電壓 :	采用低壓差驅動電路，電流1A時, 壓降僅為0.4V，
最大輸出電流 :	內置3A100V的功率MOS，最大應 用電流1A；
最大效率 :	若輸入電壓與LED總Vf電壓相近，線性恒流IC的效率高達95%以上，效率最高99%
調光方式 :	不支持調光，
恒流精度 :	恒流精度±4%，
典型應用 :	汽車燈、電動車燈、手電筒、LED臺燈、LED 礦燈、充電投光燈、及其他DC類LED燈。智能調光PWM調光電源。
兼容型號 :	LAN1162E,LAN1062E
特別說明 :	內置默認的 130℃過溫保護 點，可外接電阻調節過溫點，外接 NTC 熱敏電阻可非常精準地調節 LED 燈珠溫度。
產品關鍵字 :	線性恒流，LAN1162E,車燈驅動LAN1162E

添加到比較列表

LAN1161ED車燈驅動芯片_12V汽車燈恒流驅動方案_無EMI風扇故障不死燈

LAN1161ED 核心亮點： 12V車燈專用恒流驅動｜無EMI干擾｜風扇故障不死燈｜15V高壓降流保護｜120℃過溫保護｜內置3A/100V MOS｜外圍僅2電阻｜ESOP8封裝

關鍵詞：LAN1161ED, LAN1161ED車燈驅動, 汽車燈恒流芯片, 無EMI車燈驅動, 風扇故障不死燈, 12V車燈驅動芯片, 廣晟微

內容概述：LAN1161ED是廣晟微專為12V燈珠設計的汽車燈專用低壓差恒流驅動芯片，外圍極簡、無EMI干擾，車燈風扇故障停運也不死燈；內置120℃過溫保護、3A/100V功率MOS、15V高壓降電流保護，1.2A大電流輸出且低壓差0.6V，廣泛用于汽車燈、電動車燈、LED照明等場景，是高可靠車燈驅動優選方案。

LAN1161ED產品概述

LAN1161ED是一款專為12V燈珠設計的汽車燈專用低壓差恒流芯片，僅需外接兩個電阻即可構成完整恒流驅動電路，線路簡單、無EMI干擾，車燈風扇故障停運也不會死燈，可靠性極高。

LAN1161ED芯片內置120℃過溫保護電路，可在各類散熱條件下將LED燈珠溫度控制在130℃以內，保障長期穩定工作。

LAN1161ED內置3A/100V功率MOS管，最大應用電流1.2A；采用低壓差驅動結構，1.2A電流下壓降僅0.6V，發熱更低、效率更高。

LAN1161ED芯片內置可選高壓保護電路，當VIN達到15V時自動減小輸出電流，防止車載高壓波動燒壞芯片與燈珠，采用ESOP8散熱封裝。

LAN1161ED核心特點

LAN1161ED外圍元件極簡，電路設計與生產效率大幅提升

LAN1161ED可靈活調節LED燈珠溫度，適配不同散熱環境

LAN1161ED內置大電流功率MOS，省去外部MOS成本與空間

LAN1161ED最大輸出電流1.2A，滿足大功率車燈驅動需求

LAN1161ED高壓降電流保護，15V自動降流，防高壓燒壞

LAN1161ED采用ESOP8封裝，散熱性能優異，適合車載高溫環境

LAN1161ED應用領域

汽車大燈、汽車尾燈、示寬燈、摩托車燈、電動車燈各類車載照明

LED手電筒、LED臺燈、LED礦燈、充電式投光燈、DC供電LED照明

支持PWM智能調光電源、工業LED控制、高可靠車載恒流驅動系統

LAN1161ED典型應用電路

LAN1161ED典型應用電路汽車燈恒流驅動電路圖

LAN1161ED訂購信息

LAN1161ED 訂購信息表 / 型號封裝規格

型號	封裝	絲印	包裝形式
LAN1161ED	ESOP8	LAN1161ED HAYYWW	編帶 4000/盤

LAN1161ED電氣參數特性表芯片參數詳情

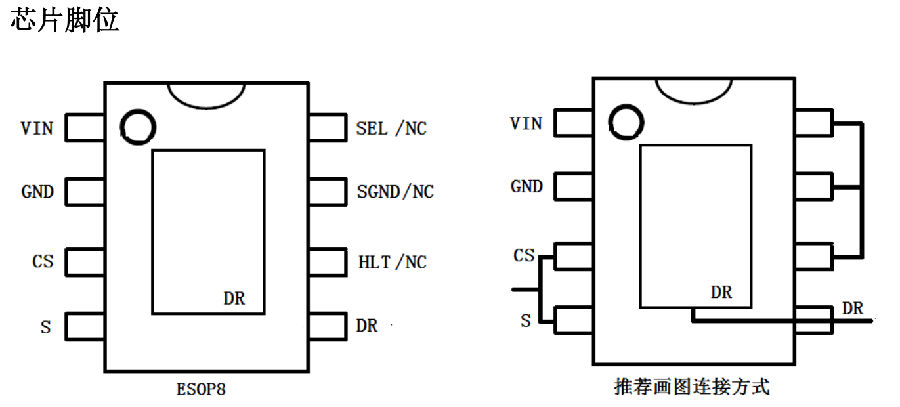

LAN1161ED腳位說明

引腳/部位	符號	功能說明
1	VIN	LAN1161ED芯片電源輸入
2	GND	LAN1161ED芯片地
3	CS	LAN1161ED電流檢測引腳
4	S	LAN1161ED功率管源極
5	DR	LAN1161ED LED恒流驅動輸出，接LED負極
6	HLT/NC	LAN1161ED空腳，溫度選擇
7	SGND/NC	LAN1161ED空腳/信號地
8	SEL/NC	LAN1161ED空腳，高壓保護選擇
底盤	DR	LAN1161ED LED驅動輸出，與5腳相連

LAN1161ED最大應用功率

輸入電壓	輸出電壓	輸出電流
12V	9V	不推薦使用
13.5V	12V	1.2A
27V	24V	不推薦使用

LAN1161ED電氣參數

符號	參數	條件	典型值	單位
OP_VDD	LAN1161ED工作電壓	—	5-100	V
I_VDD	LAN1161ED靜態電流	VIN=12V	180	μA
VREF_CS	LAN1161ED基準電壓	Io=500mA	300	mV
RDS_ON	LAN1161ED導通阻抗	Io=1A	200	mΩ
IOUT	LAN1161ED最大輸出電流	—	1.2	A

廣晟微線性汽車大燈驅動芯片參數對比

型號	封裝形式	耐壓	過溫保護點	匹配燈珠	最大應用電流
LAN1032AT	SOT89-5L	48V	140℃	9V	0.6A@Vin=13V Vout=9V
LAN1032E	ESOP8	48V	140℃	9V	0.8A@Vin=13V Vout=9V
LAN1161ED	ESOP8	100V	120℃	12V	1.2A@Vin=13.5V Vout=12V
LAN1163E	ESOP8	100V	135℃	12V	1.2A@Vin=13.5V Vout=12V
LAN1165ED	ESOP8	100V	120℃	12V	2A@Vin=13.5V Vout=12V
LAN1165E	ESOP8	100V	135℃	12V	2A@Vin=13.5V Vout=12V
LAN1166ED	ESOP8	100V	120℃	12V	4A@Vin=13.5V Vout=12V
LAN1166E	ESOP8	100V	135℃	12V	4A@Vin=13.5V Vout=12V
LAN1168ED	ESOP8	200V	120℃	24V	1.2A@Vin=27V Vout=24V
