XL4016是180kHz 8A 40V降壓型直流-直流變換器
8A 180KHz 40V 降壓型直流轉直流變換器---XL4016 Buck CV 0～80W |
產品型號
| 輸主電壓
| 輸出電壓 | 最大開關電充 | 開關頻率 | 恒流設定
| 封裝形式
| 應用指南
| 規格書
|
XL4016
| 8V~40V
| 1.25V~36V
| 8A
| 180KHz
| Adj (1.25V) | TO220-5L
|  | |
XL4016 一般描述
XL4016是180KHz固定頻率PWM降壓DC/DC變換器，能夠以高效率、低紋波和優良的線路和負載調節來驅動8A負載。這種調節器需要最少數量的外部元件，使用方便，包括內部頻率補償和固定頻率振蕩器。
PWM控制電路能夠?qū)⒄伎毡染€性地從0調整到100%。內置過流保護功能。當短路保護功能發生時，工作頻率從180kHz降低到48 kHz。內置補償塊以最小化外部元件計數。
XL4016 特性
● 8V至36V的輸入電壓范圍寬
● 從1.25V至32V的可調輸出
● 最大占空比100％
● 輸出0.3V的最小壓降
● 180kHz的固定開關頻率
● 8A恒定輸出電流能力
● 內部?jī)?yōu)化功率MOSFET
● 高效率 96%
● 出色的線路和負載調節
● 內置熱關斷功能
● 內置電流限制功能
● 內置輸出短路保護功能
● 內置式輸入過電壓保護
● TO-220封裝
XL4016 應用
● 液晶顯示器和液晶電視 ,LED照明
● 數碼相框、設置框
● ADSL調制解調器、電信/網絡設備
● LED驅動電源

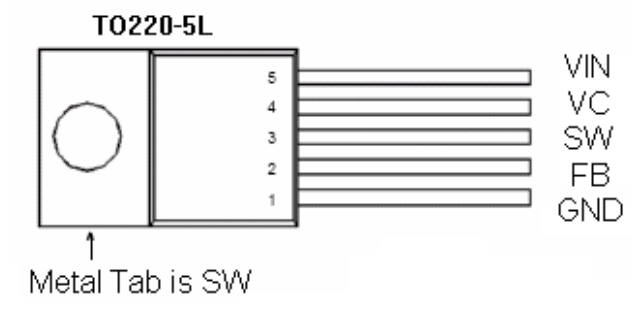

XL4016 引腳配置
XL4016 引腳功描述
引腳號
| 引腳名稱
| XL4016引腳功能描述 |
| 1 | GND
|
接地引腳。必須注意布局。該引腳應置于肖特基二極管的外部以輸出電容器接地路徑，以防止開關電流尖峰將電壓噪聲引入XL4016。 |
| 2 | FB
|
反饋引腳（FB）。通過外部電阻分壓器網絡，F(xiàn)B感測輸出電壓并調節它。反饋閾值電壓為1.25V。 |
| 3 | SW
| 電源開關輸出引腳（SW）。SW是向輸出電源供電的開關節點。
|
| 4 | VC
| 內部電壓調節器旁路容量。在典型的系統應用中，VC引腳將1UF容量連接到VIN。 |
| 5 | VIN
| 電源電壓輸入引腳。XL4016工作在8V到40V直流電壓。旁路VIN到GND，具有適當?shù)拇箅娙萜鳎韵斎肷系脑肼暋?br /> |
XL4016 典型應用電路

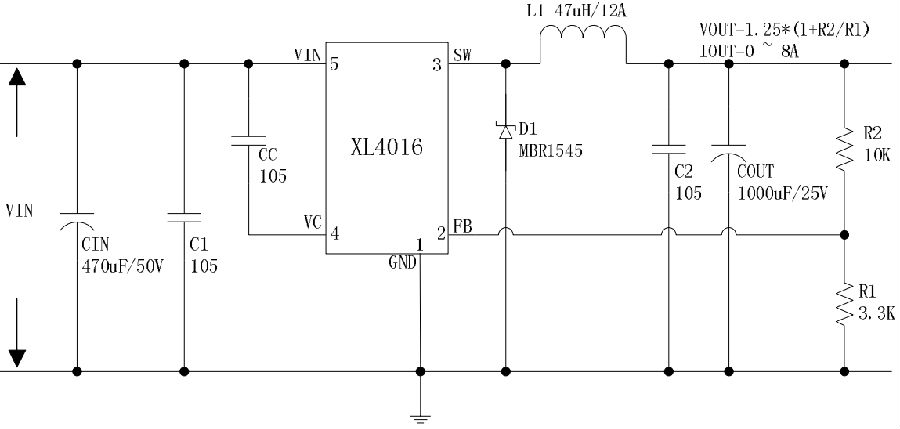

XL4016 典型應用電路 (輸入電壓=8V~40V, 負載=5V/8A)

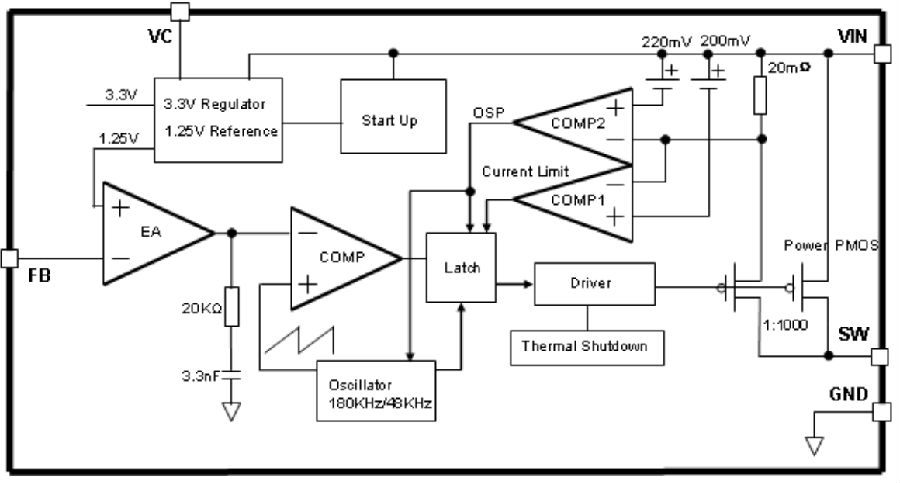

XL4016功能框圖
XL4016 訂購信息
訂購信息
| 標記ID
| 封裝類型
| 提供包裝類型
|
XL4016E1
| XL4016E1
| TO220-5L
| 管裝
|
XLSEMI Pb-free 產品，如指定的“E1”后綴在PAR號，是符合RoHS標準。
絕對最大額定值（NOTE1）
參數
| 符號
| 參數值
| 單閏
|
輸入電壓
| Vin
| -0.3 to 45
| V
|
反饋引腳電壓
| VFB
| -0.3 to Vin
| V
|
| 輸出開關引腳電壓 | VOutput
| -0.3 to Vin
| V
|
功率耗散
| PD
| 內部限制 | mW
|
熱阻（To220—5L） （連接到環境，沒有散熱器，自由空氣）
| RJA
| 30
| oC/W
|
工作結溫
| TJ | -40 to 125
| oC
|
貯藏溫度
| TSTG
| -65 to 150
| oC
|
| 鉛溫度（焊接，10秒） | TLEAD | 260
| oC
|
| ESD（靜電） |
| >2000
| V
|
注意1：應力大于最大額定值下的應力會對設備造成永久性損壞。這僅是應力等級，并且不暗示設備在這些條件或任何其它高于操作指示的條件下的功能操作。長時間暴露于絕對最大額定值條件可能影響可靠性。
XL4016 典型系統應用 (VOUT=5V/8A)

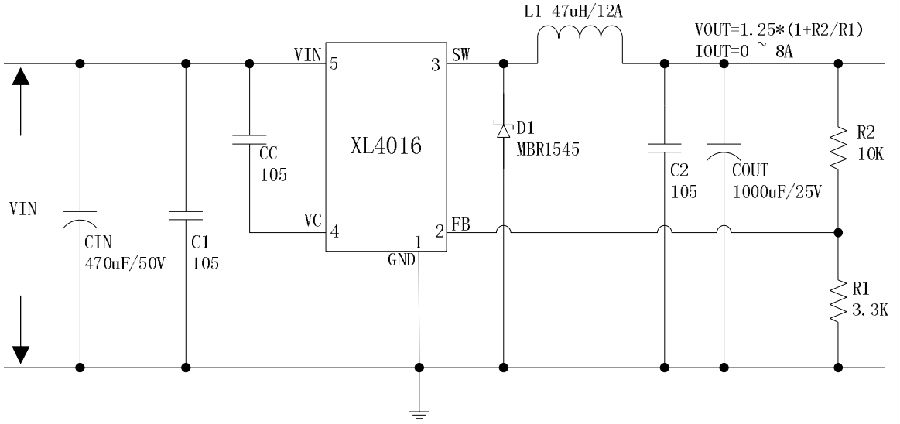

XL4016 System Parameters Test Circuit (VIN=8V~40V, VOUT=5V/8A)

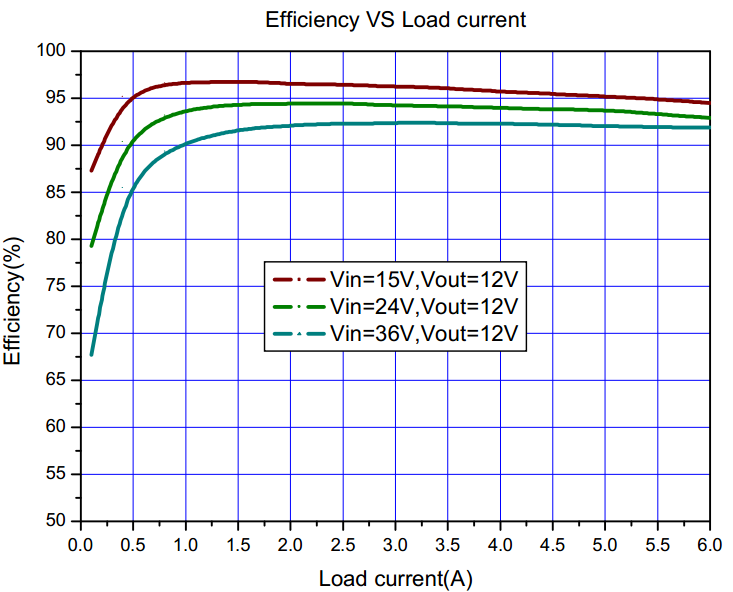

Efficiency VS Load current
XL4016 System Efficiency Curve
XL4016 典型系統應用(VOUT=12V/6A)

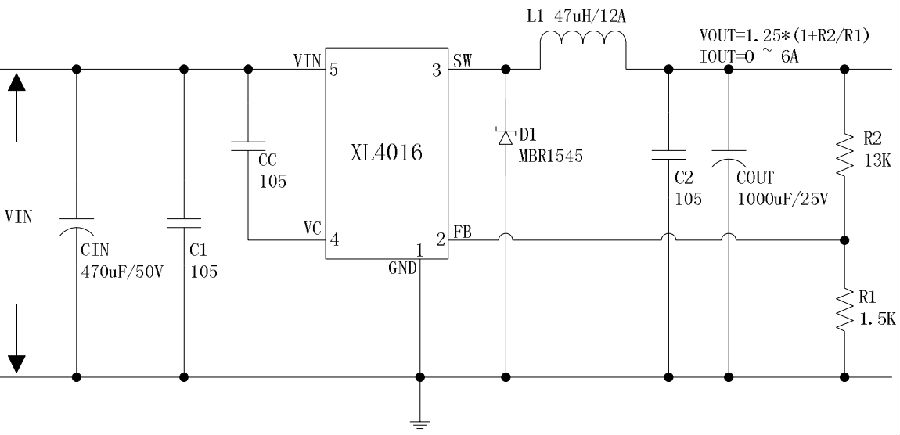

XL4016 System Parameters Test Circuit (VIN=15V~40V, VOUT=12V/6A)
XL4016 System Efficiency Curve

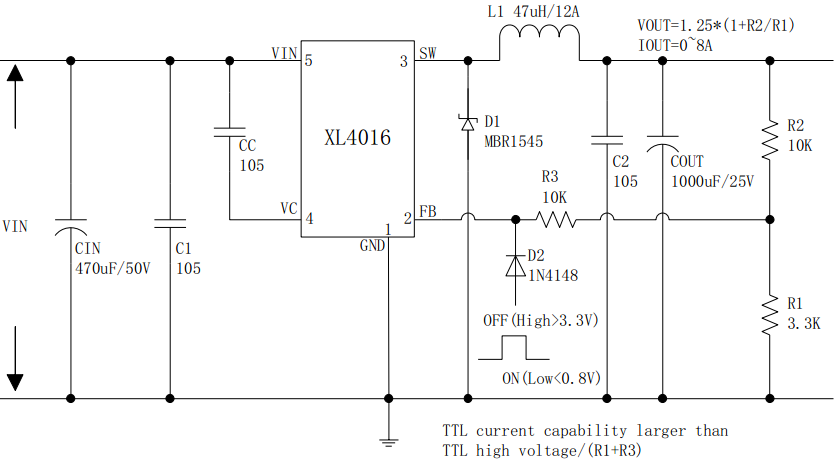

XL4016 典型系統應用 (TTL關機功能)
邏輯電平信號關機功能可用于具有外部元件的典型系統應用。當TTL高電壓高于3.3V(參考地，低于VIN)時，轉換器將關閉，輸入電流低于5mA；當TTL低電壓低于0.8V(參考地)時，轉換器將打開。
XL4016 肖特基二極管選擇表
Keywords: XL4016 XLSEMI
