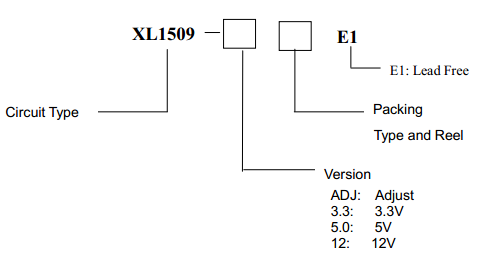

訂購信息

 XL1509是一個150KHz的固定頻率PWM降壓DC/DC轉換器，可高效率驅動2A的負載，低紋波，出色的線性和負載調節。需要一個外部元件的最小數目，該調節器是簡單的使用，包括內部頻率補償和固定頻率振蕩器。該脈寬調制控制電路能夠調整占空比從0到100%。一個啟用功能，一個過電流保護功能是內置在。當二電流限制功能時，工作頻率將減少?gòu)?50kHz至50kHz。內置的內部補償塊，以盡量減少外部元件計數。

XL1509特性：

●4.5V至40V的寬輸入電壓范圍

● 3.3V，5V，12V的，和可調電壓版本

●輸出可調從1.23V至37V

●最大占空比100%

●最小壓降1.5V

●固定開關頻率150kHz

●2A輸出電流能力

●內部?jī)?yōu)化功率晶體管

●高效率

●優秀的線性和負載調節

●TTL關斷能力

●具有滯后功能的/關斷引腳

●內置熱關機功能

●內置電流限制功能

●內置二次限流功能

●SOIC8封裝

XL1509應用產品

● 液晶顯示器和液晶電視

● 數碼相框

● 機頂盒

● ADSL調制解調器

● 電信/網絡設備

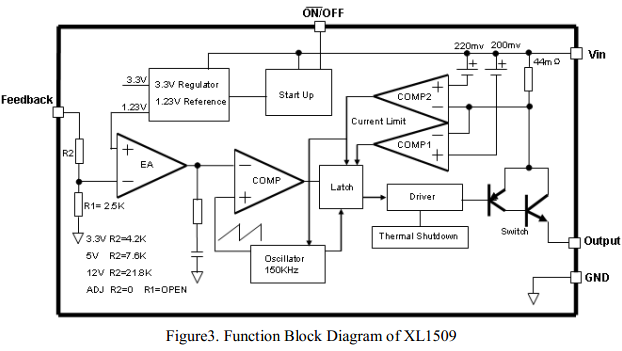

XL1509內部框架圖

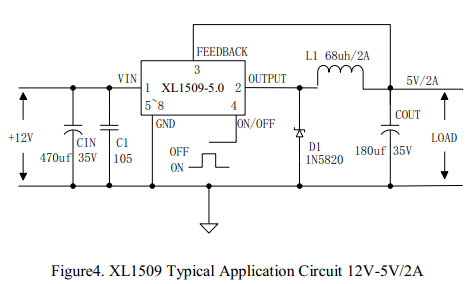

XL1509典型應用電路圖 12V-5V/2A

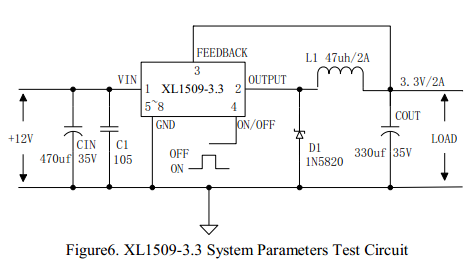

XL1509-3.3E1典型應用電路圖  3.3V/2A

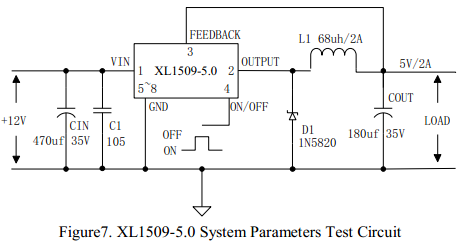

XL1509-5.0E1典型應用電路圖  5V/2A

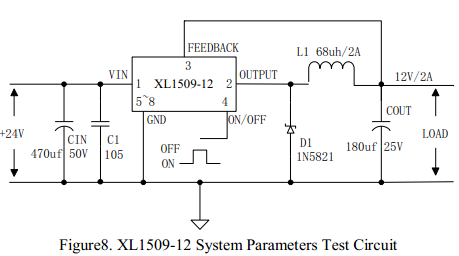

XL1509-12E1典型應用電路圖  12V/2A

XL1509-ADJE1典型應用電路圖  12V/2A
