LM3401MM遲滯PFET控制器的大功率LED驅動器

TI的LM3401MM概述

 TI的LM3401MM是一個提供恒定電流的高功率LED開關控制器設計,TI的LM3401MM驅動一個外部P-MOSFET開關降壓穩壓器。

 TI的LM3401提供±6%準確度，以各種各樣的并串聯連接的LED數量范圍內的恒定電流，可通過外部電流檢測電阻器來調整驅動高功率LED的輸出電流超過1A。為了提高精度和效率，LM3401MM采用了雙端遲滯，極低的基準電壓，以及短傳播延遲，逐周期電流限制提供保護，防止過流和短路故障。其它功能還包括可調節的滯后和CMOS兼容輸入引腳的PWM調光。

TI的LM3401MM產品特點

■對于速度和簡單性遲滯控制

■4.5V~35V的寬輸入電壓范圍

■最高1.5MHz的開關頻率

■200mV低基準電壓

■可調整電流輸出限制

■兼容高速CMOS 使能/調光

■可調滯后

■輸入UVLO

■無需輸出電容

■采用MSOP-8封裝

TI的LM3401MM應用

■LED驅動器

■電池充電器

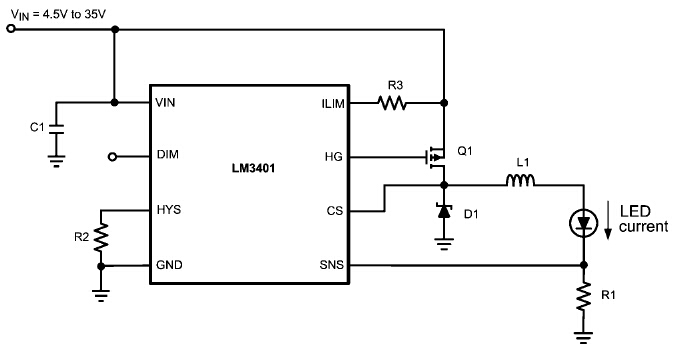

TI的LM3401MM的典型應用電路

TI的LM3401MM的封裝引腳圖

TI的LM3401MM的訂購信息

TI的LM3401MM的引腳說明
