60V/80W高調光性能,高電流精度降壓LED恒流驅動芯片OC5031B,外置MOS驅動≤5A@80W
具有獨立5V/10mA的LDO輸出端口的降壓LED恒流芯片OC5031B概述
OC5031B 是一款高端電流檢測降壓 型高精度高亮度 LED 恒流驅動控制器。
OC5031B 通過一個外接電阻設定輸出電流,最大輸出電流可達 5A;電流精度 ±3%;外圍只需很少的元件就可實現降壓、 恒流驅動功能,并可以通過 DIM 引腳實現 PWM 調光或線性調光。系統采用電感電流滯環控制方式,對 負載瞬變具有非??斓捻憫?yīng),對輸入電壓 具有高的抑制比;其電感電流紋波為20%,且最高工作頻率可達 1MHz。
OC5031B 特別適合寬輸入電壓范圍的應用,其輸入電壓范圍從 5.5V 到60V。
OC5031B 內置過溫保護電路,當芯片達到過溫保護點,系統立即進入過溫保護 模式,將降低輸入電流以提高系統可靠性。
OC5031B 特別內置了一個 LDO,其 輸出電壓為 5.5V,最大可提供 5mA 電流 輸出。
OC5031B 采用小的 SOT23-6 封裝。
具有獨立5V/10mA的LDO輸出端口的降壓LED恒流芯片OC5031B主要產品特點
u高效率:最高96%
u兼容PWM調光和模擬調光
u優異的線性調整率和負載調整率
u最大PWM調光頻率支持:20KHZ
u滯環控制,無需環路補償
u最高工作頻率:1MHZ
u輸出電流精度:±3%
u寬輸入電壓范圍:5.5-60V
u智能過溫降電流
u低壓差無電流過沖
u具有獨立5V的LDO輸出端口,可對外供電10mA
OC5031B應用領域
uLED智能調光電源
uLED車燈和工作燈
uLED洗墻燈、投光燈、舞臺燈
uLED通用照明
具有獨立5V/10mA的LDO輸出端口的降壓LED恒流芯片OC5031B典型應用電路圖

芯片OC5031B封裝及管腳分配

具有獨立5V/10mA的LDO輸出端口的降壓LED恒流芯片OC5031B管腳描述
管腳號
| 管腳名
| 管腳類型
| 描述
|
| 1 | CS
| 輸入
| 電流檢測端
|
| 2 | DIM
| 輸入
| 調光腳
|
| 3 | VIN
| 電源
| 電源電壓
|
| 4 | VCC
| 輸入
| 5V LDO 輸出端,接電容
|
| 5 | DRV
| 輸出 | 功率開關管驅動端
|
| 6 | VSS
| 地
| 地 |

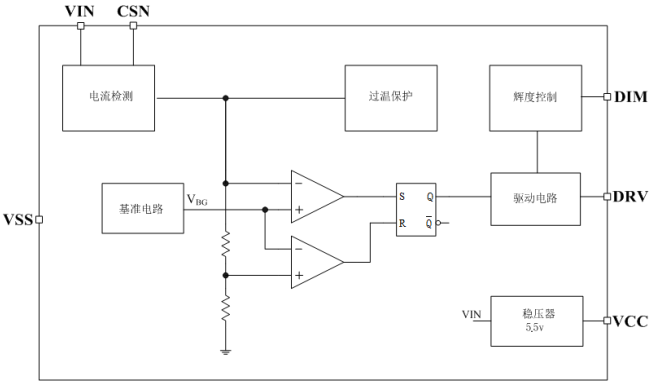

具有獨立5V/10mA的LDO輸出端口的降壓LED恒流芯片OC5031B內部電路方框圖

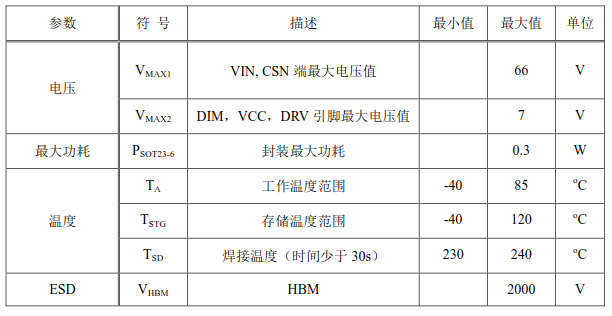

車燈驅動芯片OC5031B極限參數

注 :極限參數是指超過上表中規定的工作范圍可能會導致器件損壞。而工作在以上極限條件下可能會影響器 件的可靠性。

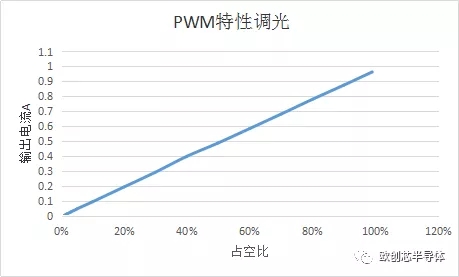

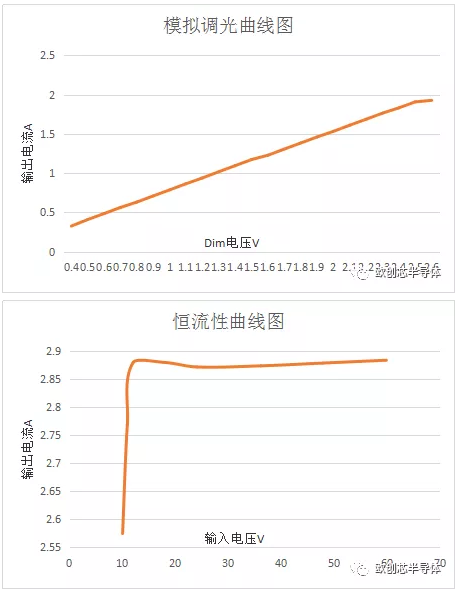

具有獨立5V/10mA的LDO輸出端口的降壓LED恒流芯片OC5031B典型應用測試特性曲線:


具有獨立5V/10mA的LDO輸出端口的降壓LED恒流芯片OC5031B工作原理
OC5031B 是一款降壓型的高精度高亮度 LED 恒流驅動控制器。系統通過一個外接電阻 設定輸出電流,最大輸出電流可達 5A;電流檢測精度高達±3%;外圍僅需很少的元件。
系統上電后,定義差值:

通過典型應用可以看到,負載 LED 上的電流與電感 L 電流以及電阻RCS 上的電流相等。上電后,電感電流不能突變,故電阻 RCS 上的電流為零,于是差值△v 亦為零;此差值輸入到 芯片內部,與基準電壓(220mV)比較后,使得功率開關管開啟。于是VIN 通過電阻RCS,電 感 L,負載 LED 以及功率開關管到地形成通路,電感L 儲存能量,其電流逐漸升高。
當電感電流達到:

此時,功率開關管關斷;之后,差值△v 輸入到芯片內部,與基準電壓(180mV)比較后, 使得功率開關管保持關斷狀態。由于電感電流的持續性,電感電流便通過負載 LED 及續流二 極管 D,電阻RCS 釋放能量,其電流逐漸下降。
當電感電流達到:

此時,功率管開啟;系統進入下一個周期循環。
此系統對于電感電流的控制模式稱為電感電流滯環控制模式,其對負載瞬變具有非???的響應,對輸入電壓具有高的抑制比,其電感電流紋波為 20%。
OC5031B的電流取樣電阻選擇
系統穩定后,可假設負載 LED 上的電壓穩定,于是可近似認為電感電流呈線性變化。 故由前面敘述可知,電流取樣電阻 RCS 上的電流與負載 LED 上電流相等,于是電阻 RCS的取值決定了負載電流的大小。
OC5031B驅動芯片的電感選擇
L電感值的大小決定系統工作頻率。穩定時,假設負載 LED 電壓為 VLED,輸入電壓 VIN,電感電流紋波 0.2*ILED,則功率管導通時間:

功率管關斷時間:

由以上(5)(6)公式可得系統工作頻率

為保證芯片可靠穩定工作,建議其工作頻率低于系統最大工作頻率 1MHz。
OC5031B驅動芯片的輝度控制
DIM 引腳是輝度控制輸入端。DIM 腳電壓低于 0.3V 關斷 LED 電流,高于 2.5V 則全部 打開 LED 電流,PWM 調光的頻率范圍從 100Hz 到 20KHz 以上。為保證輝度控制的線性一 致性,建議其最大輝度控制頻率低于 5KHz。如果不需要輝度控制功能則將 DIM 端與 LDO的輸出端VCC 短接。DIM 管腳也可以通過外加直流電壓 VDIM 實現模擬調光,最大 LED 電流由采樣電阻 RCS決定。直流電壓 VDIM 的有效調光范圍是 0.5V 到2.5V。當直流電壓 VDIM 高于 2.5V,輸出 LE D 電流保持恒定。
OC5031B驅動芯片 MOS 管選擇
MOS 管的耐壓值應高過最大輸入工作電壓。選擇導通電阻小的 MOS 管有助于提高轉換 效率。
OC5031B驅動芯 的續流二極管選擇
OC5031B續流二極管D 的耐壓值應高過最大輸入工作電壓。選擇正向?qū)▔航敌〉男ぬ鼗O管 有助于提高轉換效率。
OC5031B獨立LDO 輸出端
LDO 的輸出端 VCC 需接一個大于等于 1uF 的電容。LDO 可提供最大 5mA 的輸出電流。
OC5031B驅動芯片的輸入電容
電源輸入端 VIN 需接 47uF 至100uF 的濾波電容, 電容的耐壓值應高于最大輸入電壓。
OC5031B車燈驅動芯片的過溫保護
當芯片溫度過高時,典型情況下當芯片內部溫度超過 140 度以上時,過溫調節開始起作 用:隨溫度升高輸入電流逐漸減小,從而限制輸入功率,增強系統可靠性。
