60V高端電流檢測降壓LED恒流驅動器 OC5265，內置MOS驅動≤1.5A@15W,完全兼容替換PT4115E

高端電充檢測開關降壓LED驅動芯片OC5265概述

OC5265 是一款連續電感電流導通模 式的降壓型 LED 恒流驅動器，用于驅動一個或多個 LED 燈串。OC5265 工作電壓從 5.5v 到 60v，提供可調的輸出電流，最大 輸出電流可達到1.5A。根據不同的輸入電 壓和外部器件，OC5265 可以驅動供高達 數十瓦的 LED。

 OC5265 內置功率開關，采用高端電 流檢測電路，以及兼容 PWM 和模擬調光的調光腳 DIM。當 DIM 腳電壓低于 0.3v 時輸出關斷，進入待機狀態。

 OC5265 內置過溫保護電路，當芯片 達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。

 OC5265 采用專利的電路架構使得在低壓差工作時輸出電流無過沖，提高 LED 工作壽命，OC5265 采用專利的恒流電路 具有優異的負載調整率和線性調整率。

OC5265 采用 SOT89-5 和 ESOP8 封裝。

高端電充檢測開關降壓LED驅動芯片OC5265特點

◆最大輸出電流：1.2A

◆高效率：97%

◆優異的負載調整率和線性調整率

◆高端電流檢測

◆DIM 腳 PWM 和模擬調光

◆最大輝度控制頻率：20KHz

◆滯環控制，無需環路補償

◆最高工作頻率：1MHz

◆均值電流檢測，高輸出電流精度，電流精度：±3%

◆寬輸入電壓：5.5V~60V

◆專利的智能過溫保護

◆專利的低壓差防輸出電流上沖，低壓差無過沖

◆完善的多重保護，輸入過壓/開路/短路保護等，可靠性高

高端電充檢測開關降壓LED驅動芯片OC5265應用領域

◆LED 備用燈，信號燈

◆低壓 LED 射燈代替鹵素燈

◆汽車照明

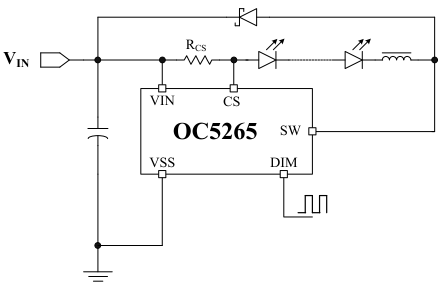

高端電充檢測開關降壓LED驅動芯片OC5265典型應用電路圖

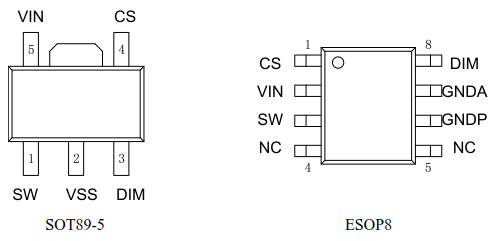

高端電充檢測開關降壓LED驅動芯片OC5265封裝及管腳分配

高端電充檢測開關降壓LED驅動芯片OC5265管腳描述

高端電充檢測開關降壓LED驅動芯片OC5265內部電路方框圖

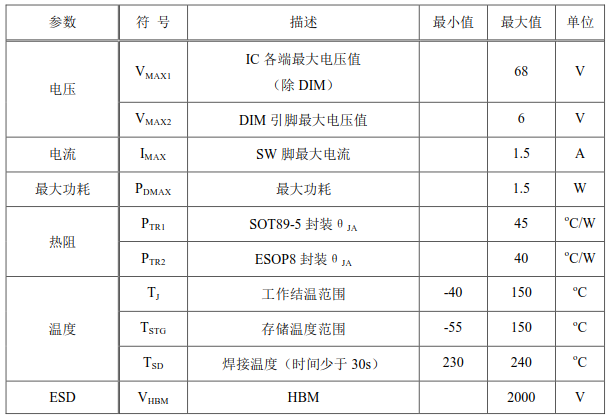

高端電充檢測開關降壓LED驅動芯片OC5265極限參數

注 ：極限參數是指超過上表中規定的工作范圍可能會導致器件損壞。而工作在以上極限條件下可能會影響器 件的可靠性。

高端電充檢測開關降壓LED驅動芯片OC5266工作原理

 OC5265 是一款內置60V 功率開關的高端電流檢測降壓型高精度高亮度LED 恒流驅動控 制器。系統通過一個外接電阻設定輸出電流，最大輸出電流可達1.2A；電流檢測精度高達±3%；外圍僅需很少的元件。

 系統上電后，定義差值：

通過典型應用可以看到，負載 LED 上的電流與電感 L 電流以及電阻R_CS 上的電流相等。上電后，電感電流不能突變，故電阻 R_CS 上的電流為零，于是差值△v 亦為零；此差值輸入到 芯片內部，與基準電壓（240mV）比較后，使得功率開關管開啟。于是VIN 通過電阻R_CS，電 感 L，負載 LED 以及功率開關管到地形成通路，電感L 儲存能量，其電流逐漸升高。

當電感電流達到：

此時，功率開關管關斷；之后，差值△v 輸入到芯片內部，與基準電壓（160mV）比較后， 使得功率開關管保持關斷狀態。由于電感電流的持續性，電感電流便通過負載 LED 及續流二 極管 D，電阻R_CS 釋放能量，其電流逐漸下降。

當電感電流達到：

  此時，功率管開啟；系統進入下一個周期循環。

  此系統對于電感電流的控制模式稱為電感電流滯環控制模式，其對負載瞬變具有非?？斓捻憫瑢斎腚妷壕哂懈叩囊种票?，其電感電流紋波為+/-20%。

OC5265的電流取樣電阻選擇

系統穩定后，可假設負載 LED 上的電壓穩定，于是可近似認為電感電流呈線性變化。 故由前面敘述可知，電流取樣電阻 R_CS 上的電流與負載 LED 上電流相等，于是電阻 R_CS的取值決定了負載電流的大小。

OC5265驅動芯片的電感選擇

 L電感值的大小決定系統工作頻率。穩定時，假設負載 LED 電壓為 V_LED，輸入電壓 V_IN，電感電流紋波 0.4*I_LED，則功率管導通時間：

 功率管關斷時間：

 由以上公式可得系統工作頻率

OC5265驅動芯片的輝度控制

DIM 引腳是輝度控制輸入端。DIM 接低電平則 DRV 輸出低電平，DIM 接高電平則 DRV 按照一定的占空比正常輸出開關信號。為保證輝度控制的線性一致性，建議其最大輝度控制頻率低于 20KHz。如果不需要輝度控制功能則將 DIM 端懸空。

OC5265驅動芯 的續流二極管選擇

OC5265續流二極管 D 的耐壓值應高過最大輸入工作電壓。選擇正向導通壓降小的肖特基二極管有助于提高轉換效率。

高端電充檢測開關降壓LED驅動芯片OC5265的輸入電容選擇

  電源輸入端 V_IN 需接 47uF 至100uF 的濾波電容, 電容的耐壓值應高于最大輸入電壓。

OC5265車燈驅動芯片的過溫保護

  當芯片溫度過高時，典型情況下當芯片內部溫度超過 150 度以上時，過溫調節開始起作用： 隨溫度升高輸入電流逐漸減小，從而限制輸入功率，增強系統可靠性。
