單節電池以上供電升壓型LED恒流驅動器OC6700B

內置60V功率MOS單節電池以上供電升壓型LED驅動器OC6700B概述

OC6700B是一款內置60V功率NMO高效率、高精度的升壓型大功率LED恒流驅動芯片。 OC6700B采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。 OC6700B通過調節外置的電流采樣電阻，能控制高亮度LED燈的驅動電流，使LED燈亮度達到預期恒定亮度。在EN端加PWM信號，還可以進行LED燈調光。OC6700B內部集成了VDD穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。 OC6700B采用ESOP8封裝。散熱片內置接SW腳。

內置60V功率MOS升壓型LED驅動器OC6700B特點

●寬輸入電壓范圍：2.6V~60V

●內置 60V 功率 MOS

●高效率：可高達95%

●最大工作頻率：1MHz

●CS限流保護電壓：250mV

●FB電流采樣電壓：250mV

●芯片供電欠壓保護：2.6V

●關斷時間可調

●智能過溫保護

●軟啟動

●內置VDD穩壓管

內置60V功率MOS升壓型LED驅動器OC6700B應用

●LED燈杯

●電池供電的LED燈串

●平板顯示LED背光

●大功率LED照明

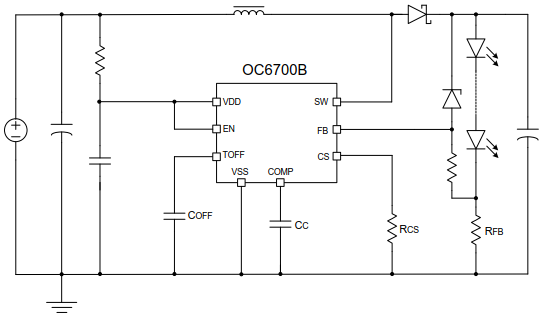

內置60V功率MOS升壓型LED驅動器OC6700B典型應用電路圖

OC6700B封裝及管腳分配

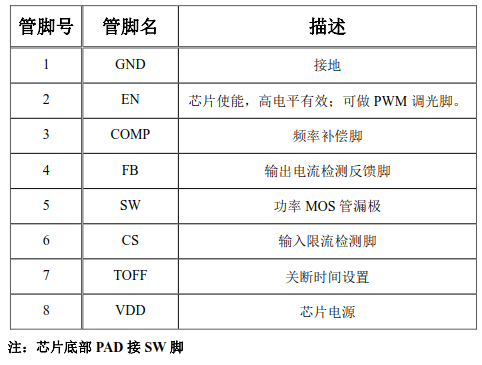

OC6700B管腳定義

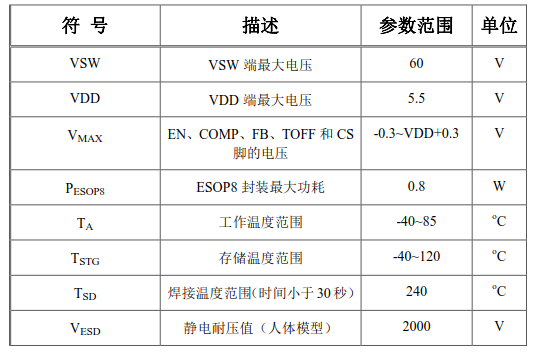

OC6700B極限參數

注 1：極限參數是指超過上表中規定的工作范圍可能會導致器件損壞。而工作在以上極限條件下可能會影響器 件的可靠性。

內置60V功率MOS單節電池以上供電升壓型LED驅動器OC6700B應用指南

  OC6700B是一款內置 60V 功率 NMOS 升壓型大功率 LED 恒流驅動 IC，采用固定關斷時 間的峰值電流模式控制方式。

  芯片內部由誤差放大器、PWM 比較器、電感峰值電流限流、固定關斷時間控制電路、 PWM 邏輯、功率管驅動、基準等電路單元組成。芯片通過FB管腳來采樣LED輸出電流。系統處于穩態時FB管腳電壓VFB恒定在約 250mV。當VFB電壓低于 250mV時，誤差放大器的輸出電壓即COMP管腳電壓升高，從而使得在功率管導通期間電感的峰值電流增大，因此增大了輸入功率，VFB電壓將會升高。反之， 當VFB電壓高過250mV時，誤差放大器的輸出電壓會逐漸降低，從而使得在功率管導通期間 電感的峰值電流減小，因此減小了輸入功率，VFB電壓隨之降低。

  芯片通過CS 管腳采樣電感電流，實現峰值電流控制。此外，CS 腳還用來限制最大輸入 電流，實現過流保護功能。系統關斷時間可通過連接到TOFF管腳的電容COFF來設置。通過設定關斷時間，可設置系 統的工作頻率。

 OMP 管腳是誤差放大器的輸出端，需在 COMP 腳外接電阻、電容來實現頻率補償。OC6700B內部集成了 VDD 穩壓管，以及軟啟動和過溫保護電路。

OC6700B的LED電流設置

LED輸出電流由連接到FB管腳的反饋電阻R_FB設定：

T_OFF設置

  如果不外接C_OFF，OC6700內部將關斷時間設定為620ns。對于大多數應用，建議C_OFF電容取值為22~33pF或更大。

OC6700B系統工作頻率Fs

  系統工作頻率F_S由下式確定：

其中V_IN、V_OUT分別是系統輸入和輸出電壓。

OC6700B外圍電感取值

  流過電感的紋波電流大小與電感取值有關。工作于連續模式時電感紋波電流由下式確定：

增大電感值紋波電流會減小，反之增大。

連續模式下電感的峰值電流由下式確定：

電感電流工作在連續模式與非連續模式的臨界值由下式確定：

電感數值大于Lcri則系統工作在連續模式，電感數值小于Lcri則系統工作在非連續模式。 在電感選擇時，應保證流過電感的峰值電流不引起電感的磁飽和。通常要求電感的飽和電流大于電感峰值電流的1.5倍以上。同時應選擇低ESR的功率電感，在大電流條件下電感自身的ESR會顯著影響系統的轉換效率。

OC6700B電路的R_CS設置

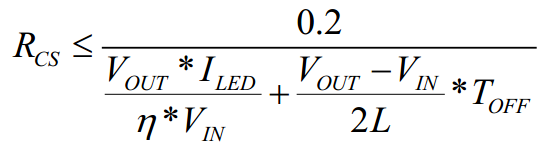

 需合理設置RCS電阻阻值，以防止在正常負載下因為輸入限流而限制輸出功率。

  其中η表示轉換效率，典型地可取90%。應在最低輸入電壓下計算得到R_CS值。

 系統的最大峰值電流I_PK由電阻R_CS限定：

OC6700B芯片供電電阻選擇

 OC6700B通過供電電阻RVDD對芯片VDD供電。

  其中VDD取5.5V, I_VDD典型值取2mA，VIN為輸入電壓。當開關頻率設置的較高或者M(jìn)OS管的輸入電容較大時，芯片工作電流會增大，相應地應減小供電電阻取值。

  芯片內部接VDD腳的穩壓管最大鉗位電流不超過10mA，應注意R_VDD的取值不能過小，以免流入VDD的電流超過允許值，否則需外接穩壓管鉗位。

內置60V功率MOS升壓型LED恒流驅動器OC6700B芯片過溫保護

 當芯片溫度過高時，系統會限制輸入電流峰值，典型情況下當芯片內部溫度超過135度以上時，過溫調節開始起作用：隨溫度升高輸入峰值電流逐漸減小，從而限制輸入功率，增強系

統可靠性。
