集成了高壓供電，可以直接用來為 MCU及智能模塊供電的智能調光應用高壓線性恒流驅動芯片MC1611
集成高壓供電為MCU及智能模塊供電的智能調光高壓線性IC-MC1611產品描述
MC1611 專注智能調光應用高壓線性恒流驅動芯 片，最高輸入電壓可達 400V，適用于驅動高電壓小電 流 LED 負載。應用方案外部元件極少，布局緊湊，能 簡單靈活地應用于各種小體積或者平面型 LED 產品， 無 EMI問題，縮短項目開發時間。
MC1611 集成 PWM 調光功能，調光深度最低可以 達到 1%以下；集成恒功率調節功能；為了節省客戶整 體 BOM 成本，MC1611 開創性的集成了高壓供電電 路，可以直接用來為 MCU及智能模塊供電。
為了防止 IC 過熱損壞，MC1611 集成智能溫控功 能，當 IC 內部結溫上升到 130℃時，MC1611 開始減 小輸出電流，當結溫達到 150℃時，輸出電流將會減 小至 0。這可避免傳統過溫保護方式的燈閃爍問題。
集成高壓供電為MCU及智能模塊供電的智能調光芯片MC1611特征及優點
◆ 20V~400V 工作電壓
◆ 最低 1%以下的 PWM 調光深度
◆ 最高調光頻率支持 50KHZ
◆ 最大 150mA 峰值輸出電流
◆ ±5%輸出電流精度
◆ 可多個 IC 并聯使用，以滿足較大電流輸出
◆ 集成高壓供電電路
◆ 集成輸入恒功率調節功能
◆ 高功率因數
◆ 高效率
◆ 極少的外圍元件
◆ LED 開路、短路保護
◆ 智能過溫保護功能
◆ TJ>130℃，輸出電流開始減?。?
◆ TJ>150℃，輸出電流減小至 0
◆ ESOP-8
智能調光高壓線性IC-MC1611應用
■ 智能LED球泡 ■ 智能小夜燈 ■ LED感應燈 ■ LED模組

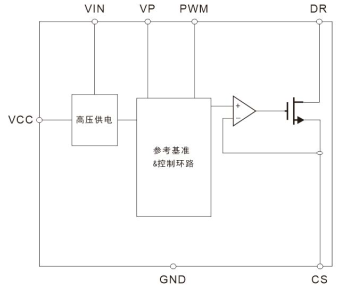

智能調光高壓線性IC-MC1611內部框圖

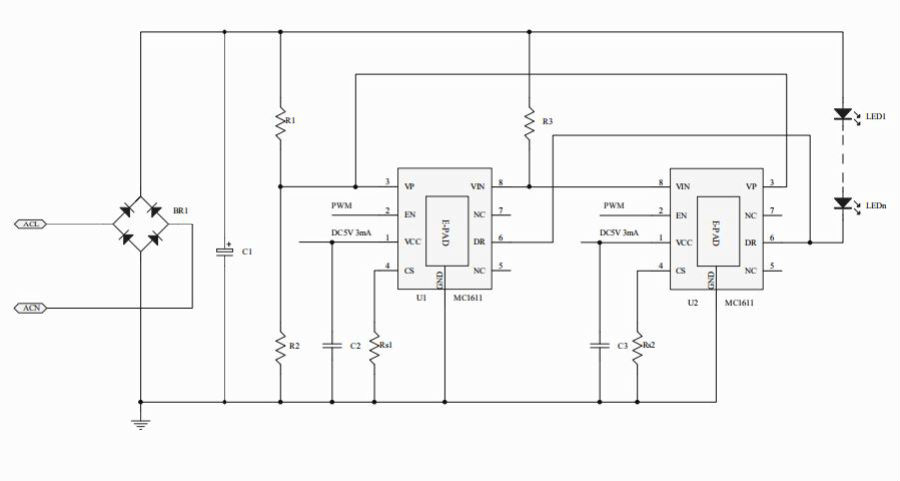

智能調光高壓線性恒流IC-MC1611典型應用電路圖
MC1611 VCC 可提供 5V/3ma 給到 MCU 或智能模塊供電
集成高壓供電為MCU及智能模塊供電的智能調光高壓線性IC-MC1611工作原理
MC1611 采用單段線性恒流驅動技術，支持高精度高頻率 PWM調光芯片。電路簡單無 EMI問題簡化驅動設計，集成恒功率補 償，降低輸入電壓過高導致芯片過熱問題及輸入功率恒定；MC1611開創性的集成高壓供電，可提供穩定的 5V提供給外部 MCU或 智能模塊供電，使智能調光應用電路更簡潔高效，同時降低待機功耗及整體BOM 成本；
MC1611 內置過熱保護功能，當環境溫度過高，芯片會進入過熱保護狀態，隨溫度升高而 逐漸減小 LED 的輸出電流，可有 效保護芯片（當IC內部溫度達 130度以 1%mV/度降輸出電流，IC內部溫度達 150度關閉輸出）。
MC1611輸出電流設定
MC1611采樣電壓 Vcs 典型值為 600mV，LED 電流由下式確定：
其中 RCS為采樣電阻。
為了保證輸出電流的恒流精度，RCS要應使用 1%以內的高精度電阻。

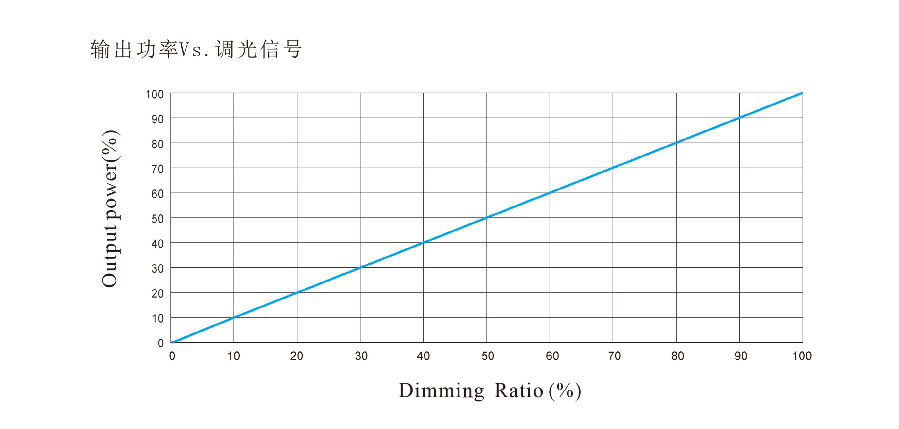

PWM 調光
MC1611內置 PWM調光功能。通過在 DIM引腳施加 PWM信號，可使得 LED電流在 0~100% 范圍內變化。當 DIM 腳接低電平， LED 輸出關斷；當 DIM 腳接高電平，LED 正常輸出。PWM 調光頻率最高可達 50KHz。
