MC1050 產品描述
MC1050是一款LED線性恒流驅動芯片，提供單通道恒定輸出電流，電流輸出范圍從5~500mA，電流數值可以通過外接電阻（RFB）進行設定。芯片的工作電壓范圍為 3.3~5.5V。低至0.3V的電流設定電壓以及 200mV低飽和壓降驅動級，使得MC1050能夠在寬驅動電壓范圍內提供穩定的電流輸出。MC1050外圍元件少，應用可靠性好，芯片內部包含高精度的帶隙基準源，5.5V穩壓器，過溫保護電路和低壓差驅動 電路等等。
MC1050芯片還提供了輸出端使能控制引腳DIM，該引腳內部具有上拉電阻，在不需要使用使能引腳的情況下，該引腳懸空，默認輸出恒流。用戶也可以采用5V邏輯通過該引腳對輸出電流進行調光控制，實現高質量的PWM調光。
MC1050內建溫度感應器與過熱保護功能。芯片內部的溫度感應器可偵測MC1050的溫度狀態；當MC1050芯片內部溫度超過150℃時， 過溫保護電路會啟動，關斷恒流輸出，當芯片內部結溫低于130°C時，恒流輸出會重新打開。
MC1050 采用SOT89-5小體積封裝，適合高品質的LED模組和燈條應用，其使用溫度范圍為- 40~85°C
MC1050特征及優點
● 恒流輸出值不受輸出端負載電壓影響
● 最大恒流輸出范圍值：500mA
● 利用一個外接電阻，可調整電流輸出值 (5~500mA)
● ICC電流低，僅為500uA，有助于提高燈具光效
● 內置過熱保護電路(OTP)
● 輸出端最小過驅動電壓：0.5V@IOUT=350mA
● 輸出耐壓高達32V，可以用于24V燈條PWM調光，不調光燈條最高電壓可到48V
● 芯片間電流失配<±5%@iOUT=300mA
MC1050應用
? ●恒流LED模組
? ●恒流LED燈條
●恒流LED廣告光源
? ●LED 日光燈管
? ●LED 背光
? ●LED舞臺燈光

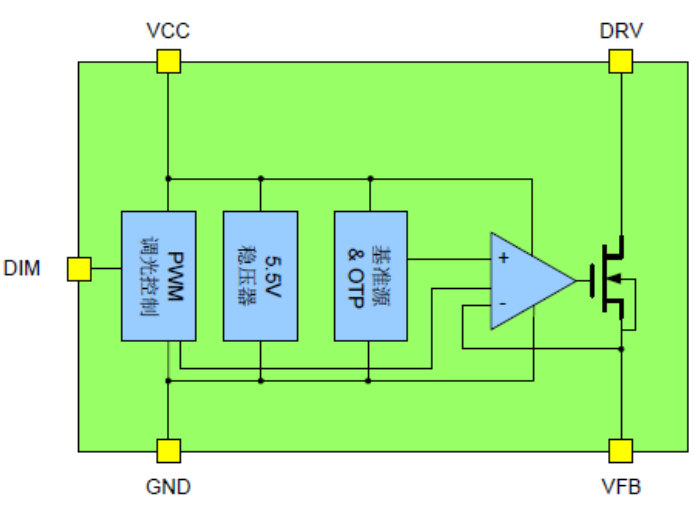

MC1050內部框圖
MC1050訂貨信息
| Part No. | 封裝 | 備注 |
| MC1050 | SOT89－5 | sot89-5(1000PCS/卷) |

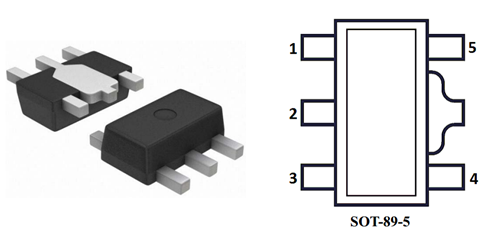

MC1050管腳排布
管腳名
| 編號 | 功能 |
| DIM | 1 | PWM調光控制，內置20K上拉電阻，如果不需要調光可以懸空 |
| GND | 2 | 地 |
| VFB | 3 | LED驅動電源設定端,設定電壓為0.3V
|
| DRV | 4 | LED驅動電流沉 |
VCC
| 5 | IC電源
|

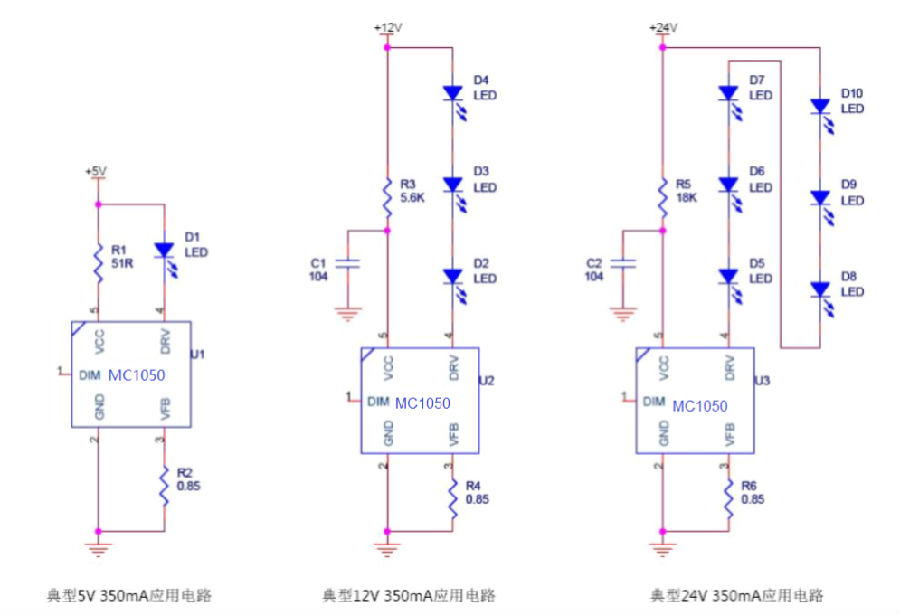

MC1050典型應用電路
注意: 12V和24V應用電路中，IC的功耗大，發熱量較高，建議采用鋁基板做為PCB基材。
MC1050典型應用
當MC1050應用于LED恒流燈條模組時，可采用如下應用電路，芯片僅需一個外掛電阻RFB對電流進行設置，電阻R1可以增強LED燈的可靠性，避免燈在熱拔插，電源反接等異常情況下燈具損壞，同時降低在高壓應用環境下IC自身的功耗，提升產品的可靠性。
MC1050采用0.3V的低反饋電壓，在LED電流通路上直接設定LED電流，再配合內部的低導通電阻MOS開關，在輸出500mA的情況下， 最低的DRV管腳的電壓只需要0.5V，能夠最大限度增加LED燈的串聯數量并保持亮度的一致性。
MC1050預留了DIM調光功能，能夠使用PWM控制器對LED進行調光。
MC1050電壓調整器
MC1050工作在 12V，24V甚至更高電壓下，只需要一個電阻R1和電容 C1即可。電阻R1可以保證 LED燈具在電壓異常，反接的情況下都不會損壞。
R1的選型如下：
應用電壓
| R1 |
5V
| 151 |
| 12V | 10K |
| 24V | 20K |
| 36V | 30K |
MC1050的LED驅動電流設定
MC1050的輸出電流值由外掛電阻來設定，外掛電阻應連接于接地端（GND）與電流設定端 (VFB)之間，反饋電壓為0.3V 。通過外掛電阻值的調整可以設定輸出電流的大小，最高可達500mA。輸出電流值可透過下列等式來概算：
ILED＝VFB/RFB
其中VFB為MC1050恒流參考設定電壓，典型值為300mV ，RFB為芯片VFB管腳與地之間的電流設定電阻，當LED驅動電流為500mA時，RFB應該選取0.6歐姆，精度1%的電阻。
MC1050的PWM LED亮度控制
MC1050的DIM引腳為芯片的PWM調光接口，該接口內置10K歐姆的上拉電阻，非常方便與PWM控制器配合生產大功率可調光LED燈具。當DIM的端的電壓上拉為VCC電平或者懸空時，驅動口打開，DIM端拉底時，驅動口關閉，LED電流為0。如果不需要調光功能，DIM 引腳可以懸空。在采用DIM 功能的時候建議在DIM 腳串聯一個100歐姆電阻再接入PWM控制信號。
MC1050擴展應用

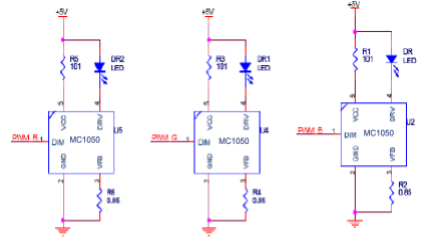

大功率全彩點光源
