MC1061 大功率LED線性恒流驅動芯片，調光深度低于1%

 MC1061是一款LED線性恒流驅動芯片，電流輸出范圍從3~2000mA，電流數值通過外接電阻可以構成一個完整的LED恒流驅動電路。芯片的工作電壓范圍為 2.5-100V。

 MC1061內置過熱保護功能，避免因過熱而造成損壞。

 MC1061內置OTP乘法器補償調整，適應極端瞬間過高異常輸入電壓，滿足更多應用場景。

 MC1061支持500-100KHz PMW調光，調光深度<0.1% 調光滿足65536階，調光過程電流紋波<2%<>

MC1061特征及優點

■ 電源電壓：2.5V~100V(適用于2.5~100V寬輸入電壓的降壓線性恒流應用)

■ 輸出電流范圍值：3-2000mA
■ PWM調光：最高頻率100KHZ

■ 壓差≥0.2V進入恒流模式

■ 調光過程無頻閃

■ 內置過溫保護電路

■ 內置過壓保護電路（OTP）

■ 輸出電流精度±5%

■ 內置100V 90mΩ MOS

MC1061應用

■ 智能調光LED燈具

■ 臺燈驅動電源

■ LED背光

■ LED舞臺燈光

■ LED車燈

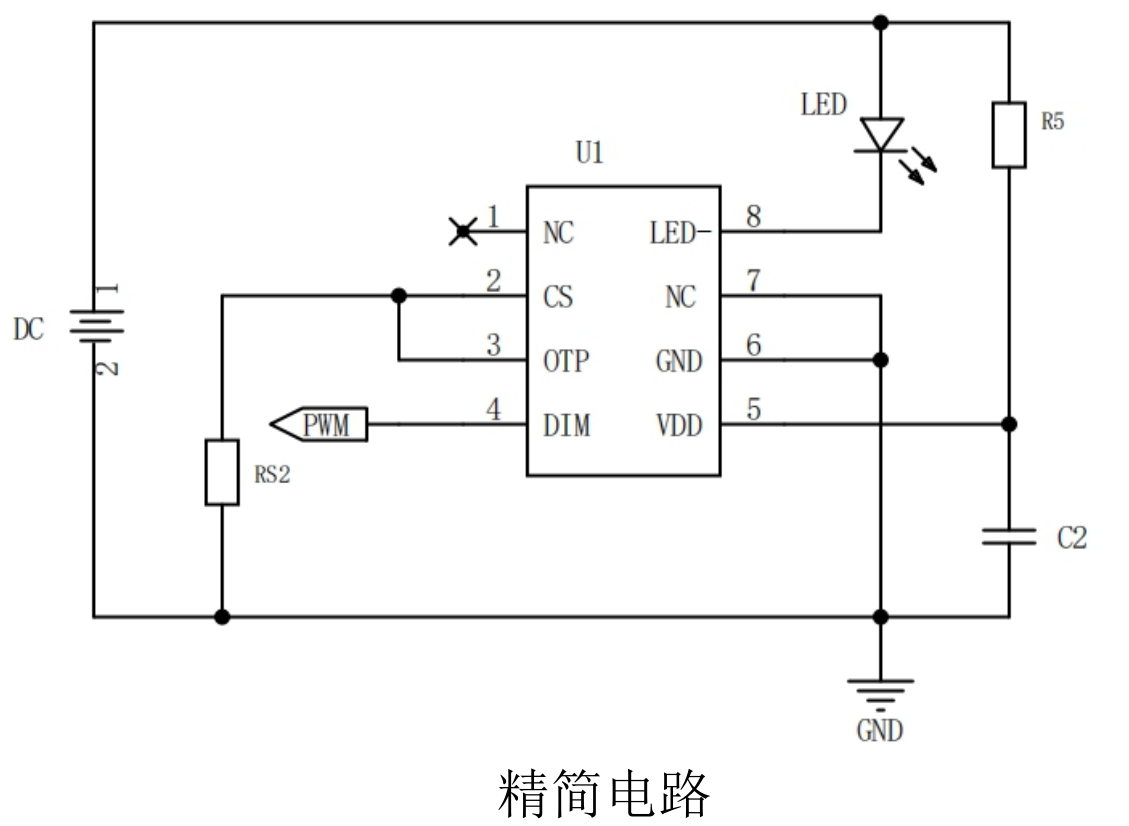

MC1061典型原理圖

MC1061工作原理

MC1061 是一種低靜態電流、帶 PWM 調光功能的 LED 線性降壓恒流驅動器。通過采樣 CS 腳電壓來實現輸出電流恒流控制。MC1061 的電源腳 VDD 工作電壓范圍為 2.5V 到 5.5V，當電源電壓高過 5.5V 時通過內部 LDO 使芯片工作電壓鉗位在5.7V， 多余的 VDD 電流通過 LDO 消耗掉，滿足高壓大電流恒流 LED 驅動。MC1061 內置過熱保護功能，當環境溫度過高，芯片會進入過熱保護狀態，隨溫度升高而 逐漸減小 LED 的輸出電流，可有效保護芯片（當 IC 內部溫度達 130 度以 1%mV/度降輸出電流，IC 內部溫度達 150 度關閉輸出）。

MC1061輸出電流設定:

 MC1061 采樣電壓 Vcs 典型值為 200mV，LED 電流由下式確定：

其中 RCS 為采樣電阻。為了保證輸出電流的恒流精度，RCS要應使用 1%以內的高精度電阻。

MC1061應用PWM 調光

MC1061 內置PWM 調光功能。通過在 DIM 引腳施加 PWM 信號，可使得 LED 電流在 0~100% 范 圍內變化。當 DIM 腳接低電平，LED 輸出關斷；當 DIM 腳接高電平，LED 正常輸出。PWM 調光 頻率最高可達 100KHz。

PCB LAYOUT 布圖注意事項

 PCB 布圖時在 MC1061 的 VDD 引腳加一個 4.7uF 左右的濾波電容，且該電容應盡可能靠 近 VDD 引腳和地。一方面，該濾波電容可以減小系統上電時 VDD 引腳的電壓尖峰，避免 IC 因 過壓而損壞，另一方面，當 IC 進入過溫保護狀態時，該濾波電容可以避免在電源 VDD 上出現因輸出電流波動而導致大的紋波。采樣電阻 RCS 到地的連線應盡量粗短，以減小因?yàn)檫B線寄生電阻導致的輸出電流誤差。默認上電底電平（如非調光應用 PWM 引腳需要連接 VDD）。
